5¼″. 96 tpi. HD/DD. 360/300 rpm.

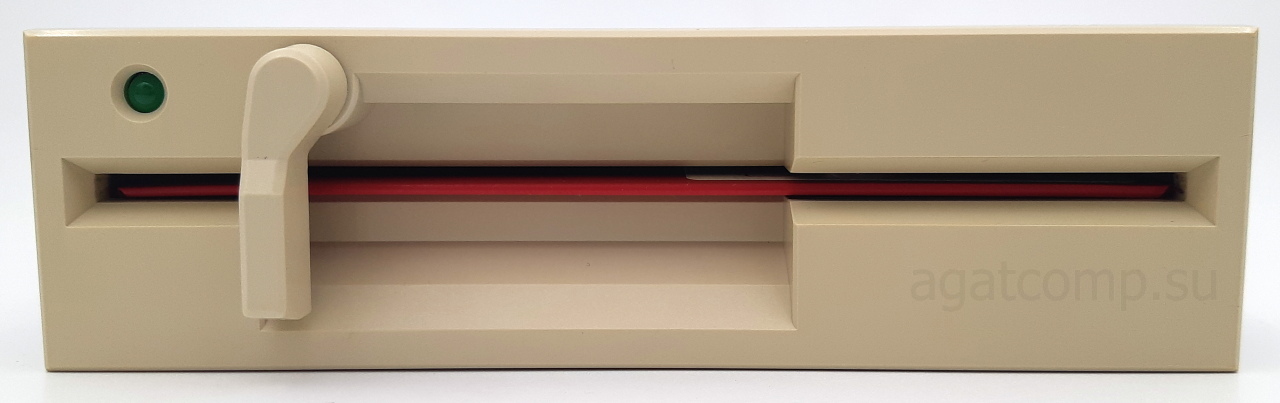

Один из немногих дисководов, где очень легко демонтировать лицевой пластик.

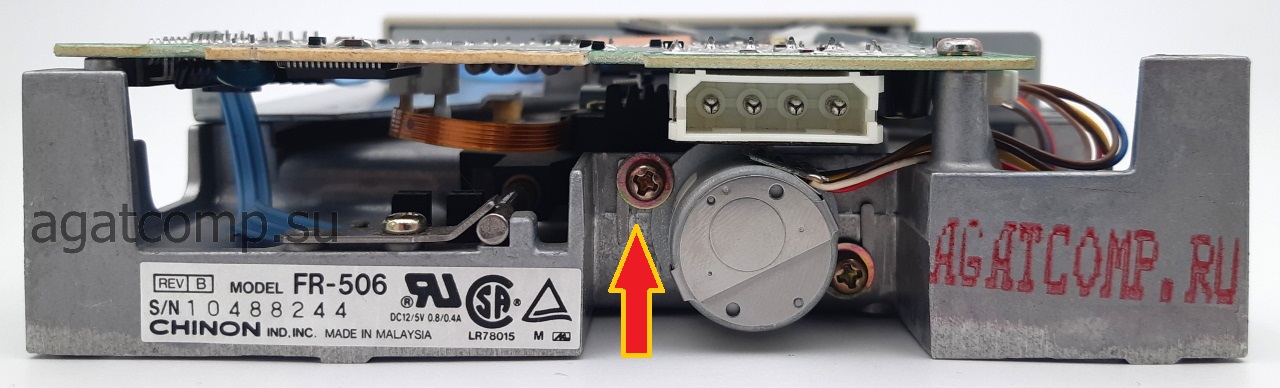

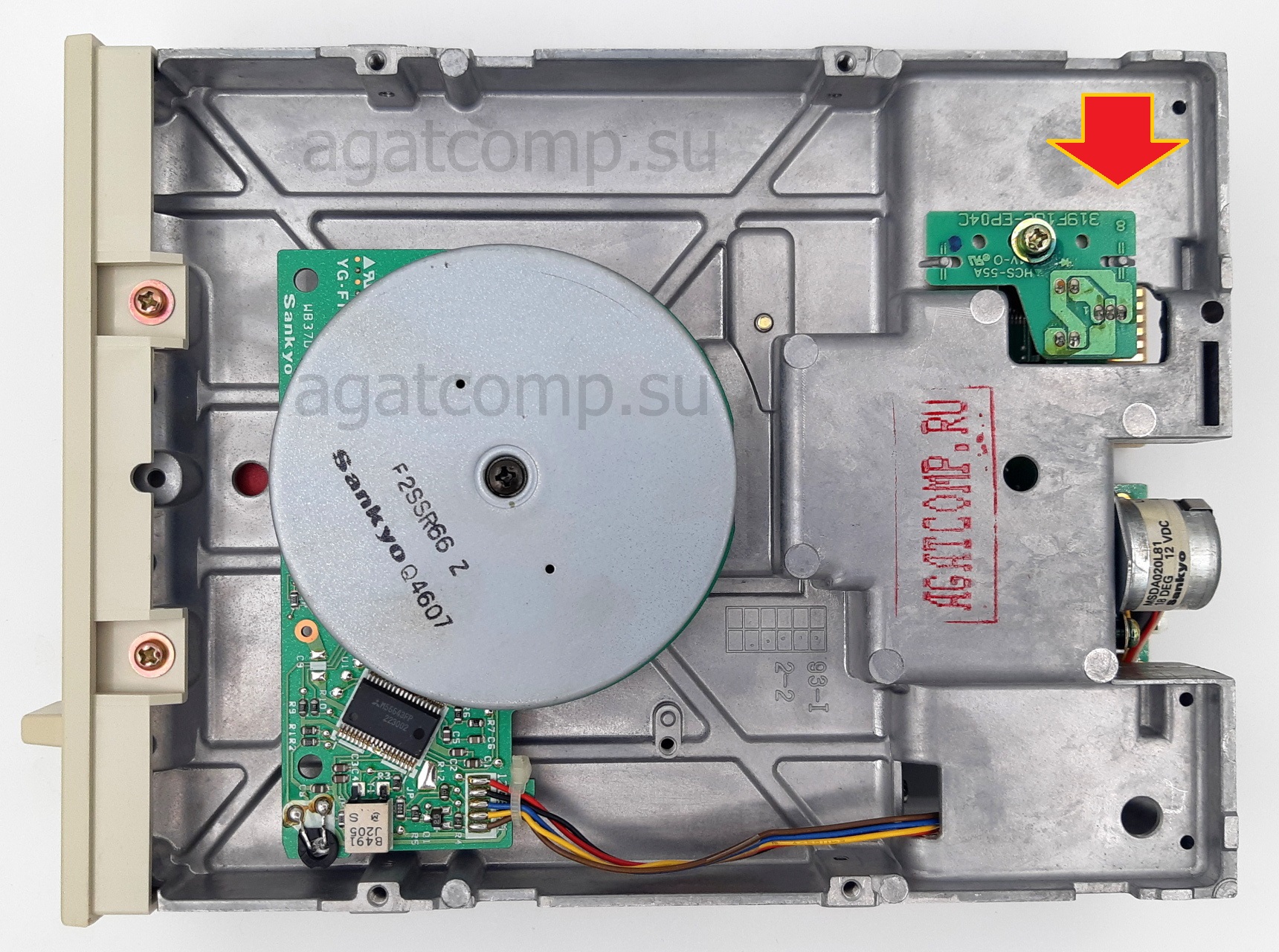

Юстировки каретки и датчика нулевого трека раздельные, зато доступ к ним удобный и даже есть регулировочные метки.

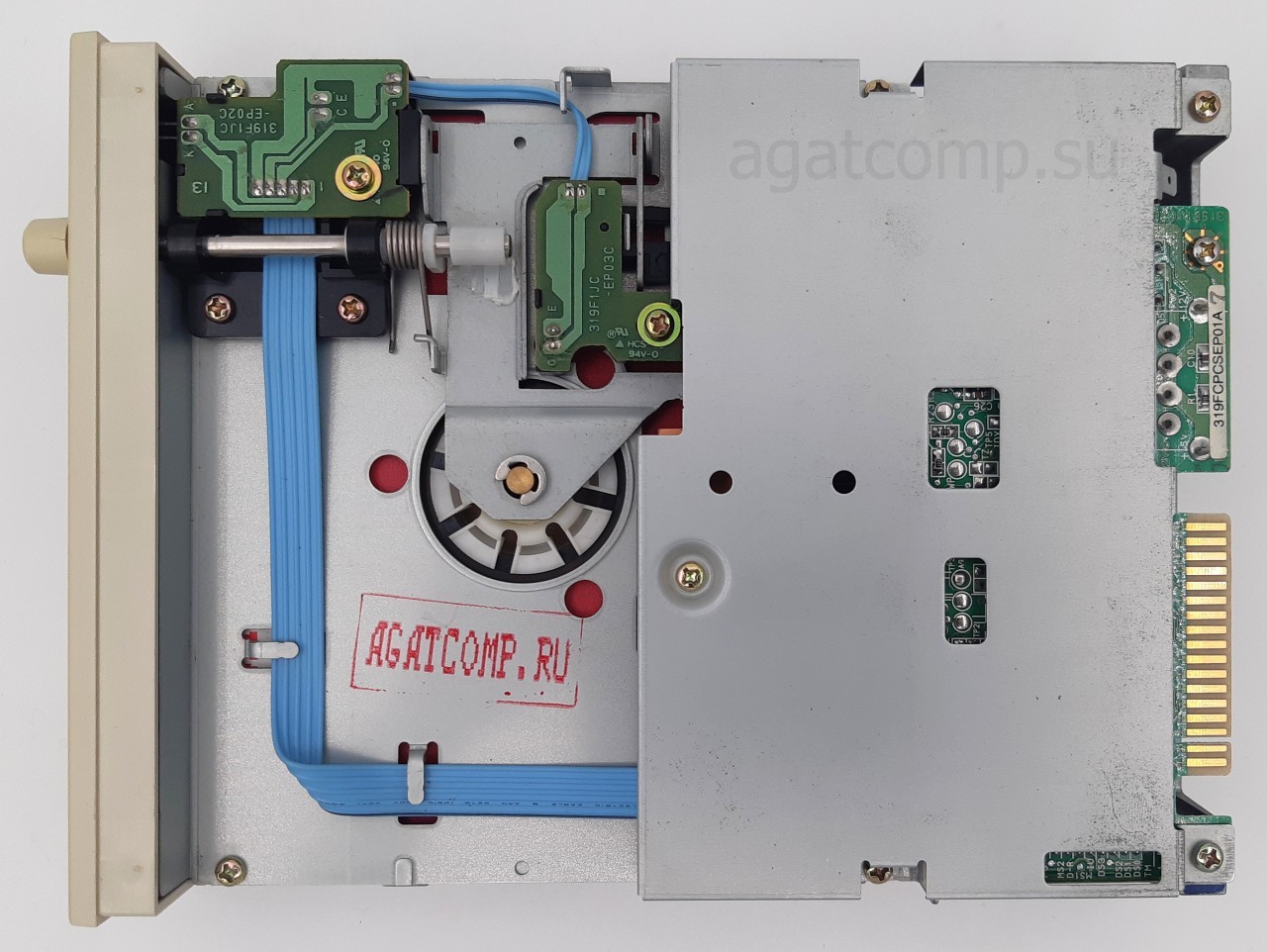

На основной плате, с обратной стороны, только одна микросхема: фирменная "Chinon T8745F".

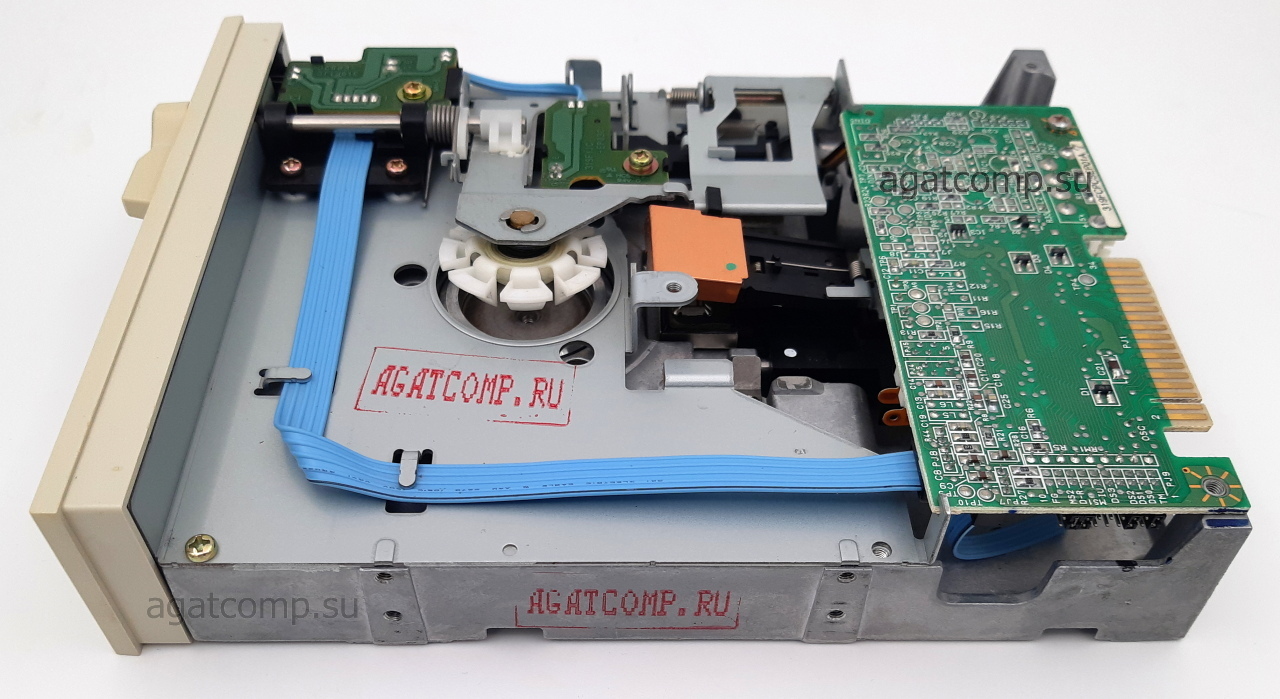

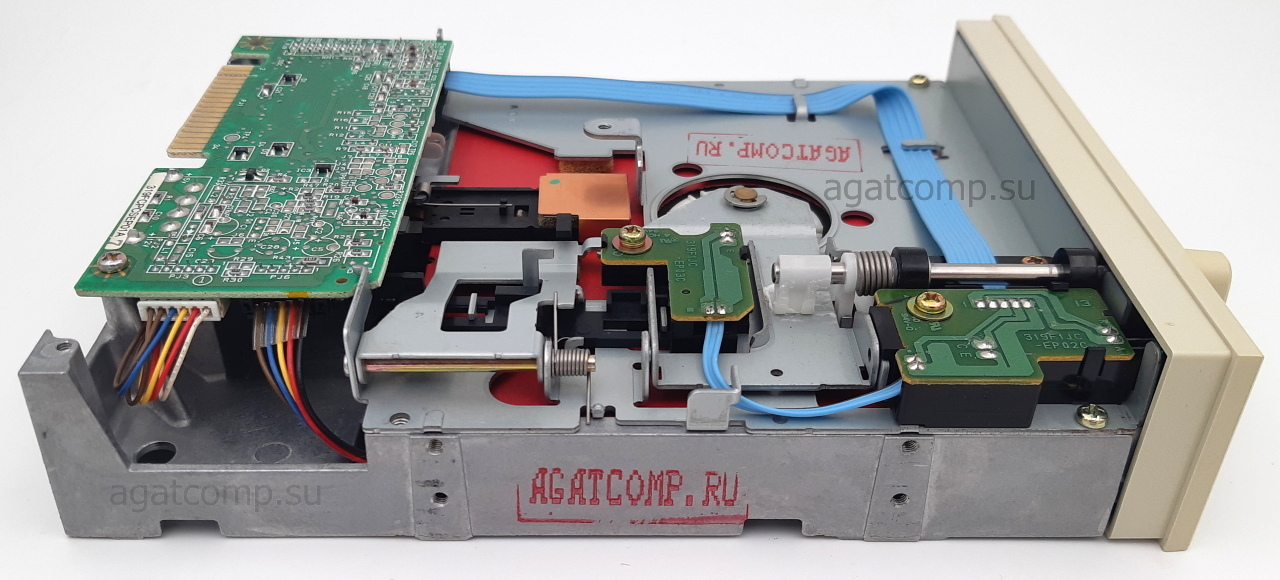

При снятом защитном экране есть свободный доступ к обоим головкам, но рабочую область верхней визуально тяжело контролировать.

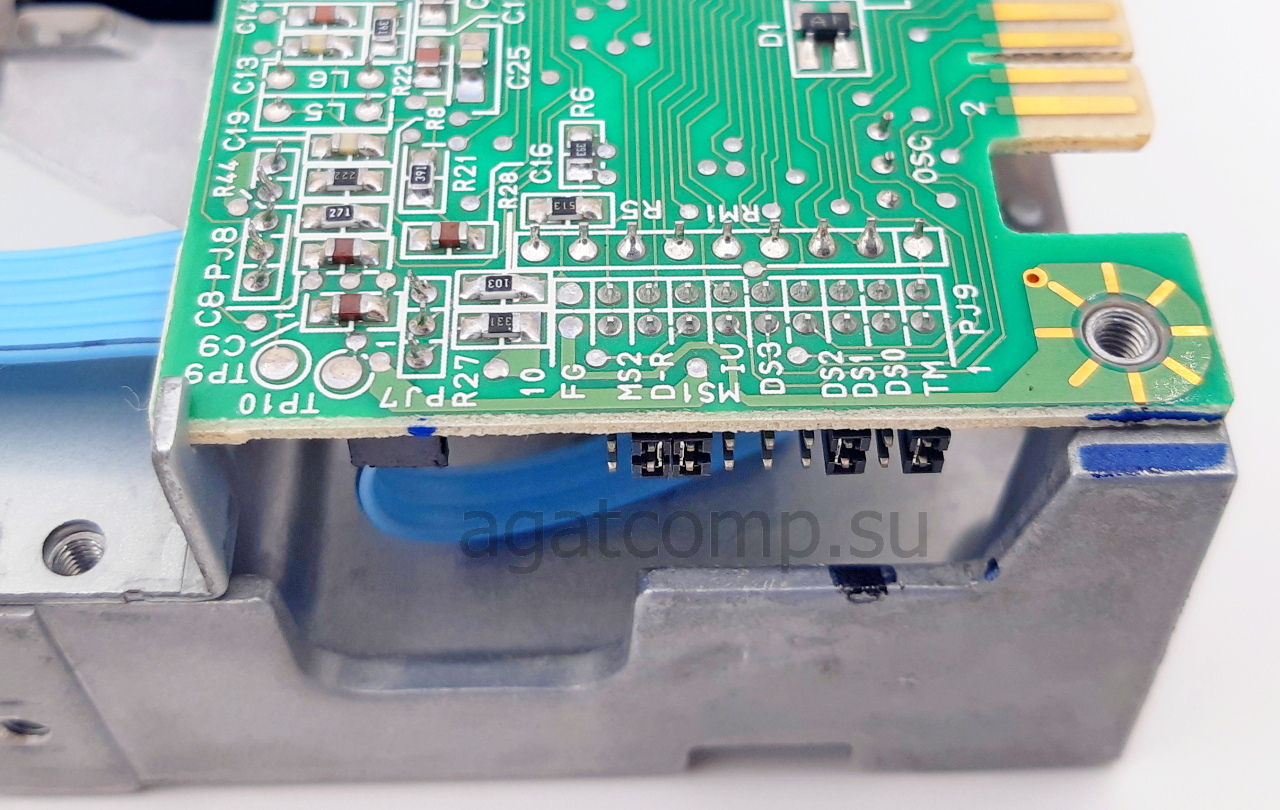

Перемычки доступны с торца дисковода.

Перемычка TM

Подключает терминатор емкостью 150 Ом к входным линиям передачи данных, подтягивая их к Лог"1".

Перемычка установлена по умолчанию.

Перемычки DS0, DS1, DS2 и DS3

Выбирают номер линии Drive Select, на которую будет реагировать дисковод. Устанавливается только одна из перемычек!

Для ZX, Агат и других, где используется подключение без перекрутки шлейфа:

• перемычка DS0 - для первого дисковода,
• перемычка DS1 - для второго дисковода
• ... и т.д.

При подключении к PC AT, до или после перекрутки шлейфа, устанавливается перемычка DS1.

Перемычка IU

При установленной перемычке IU дисковод воспринимает сигнал на Pin 4 как IN USE (я работаю) и включает светодиод. Большинство КНГМД не генерирует IN USE, поэтому перемычка IU по умолчанию не установлена.

Перемычка MS1

Данный дисковод - двухрежимный (усилитель-формирователь может работать в режимах высокой и нормальной плотности). Текущий режим зависит от уровня сигнала на Pin 2 интерфейса.

Перемычка соообщает дисководу, как следует интерпретировать уровень сигнала на Pin 2. Таблица иллюстрирует получаемый режим при различных сочетаниях уровней и наличия перемычки:

	MS1	MS1
Лог "0"	Normal Density	High Density
Лог "1"	High Density	Normal Density

PC AT управляет сменой режима через Pin 2, устанавливая "Лог 0" или "Лог 1", полагая, что дисковод при этом окажется в режиме DD или HD соответственно. Для того, чтобы оправдать эти ожидания, перемычка MS1 должна быть установлена.

Для Агат, ZX и других, чей контроллер поддерживает только режим DD, требуется обеспечить режим Normal Density. Для этого следует выяснить уровень сигнала на Pin 2 контроллера и установить перемычку в соответствии с таблицей.

Бывает так, что Pin 2 со стороны контроллера никуда не подключен. Для дисковода это будет равносильно "Лог 1", поскольку резисторы подтяжки внутри дисковода тянут вверх.

Перемычка D-R (DC-RY)

Определяет, при каком событии дисковод активирует сигнал на Pin 34:

• Установлена: Disk Change - произошла смена дискеты после последнего включения дисковода. Вариант для PC-AT.
• Не установлена: Ready - дисковод готов. Вариант для ZX, Агат и т.д.

! Некоторые КНГМД вообще не учитывают сигнала на Pin 34 интерфейса.

Перемычка MS2

Задаёт скорость шпинделя и, как результат, битрейт для режима DD. На режим HD это никак не влияет. См.таблицу:

	MS2	MS2
Режим High Density	360 RPM (500 КБит/с)
Режим Normal Density	300 RPM (250 КБит/с)	360 RPM (300 КБит/с)

Для большинства РС АТ/XT разница будет только в скорости работы с дисками DD, поэтому не принято устанавливать перемычку MS2.

Для Агат, ZX и других, чьи контроллеры поддерживают только режим DD, требуется обеспечить поток в 250 КБит/с. Для этого следует задать скорость шпинделя 300 об/мин, установив перемычку MS2.

Перемычка FG (иногда не распаяна)

Установленная перемычка FG подключает металлическую раму привода к линии электрического заземления. По умолчанию не установлена.
