Apple-IBM FDC card

Разработка предприятия "Вариант" вместе с инженерами из Болгарии, когда встал остро вопрос с дисководами, которых просто не хватало, и надо было чем-то заменить.

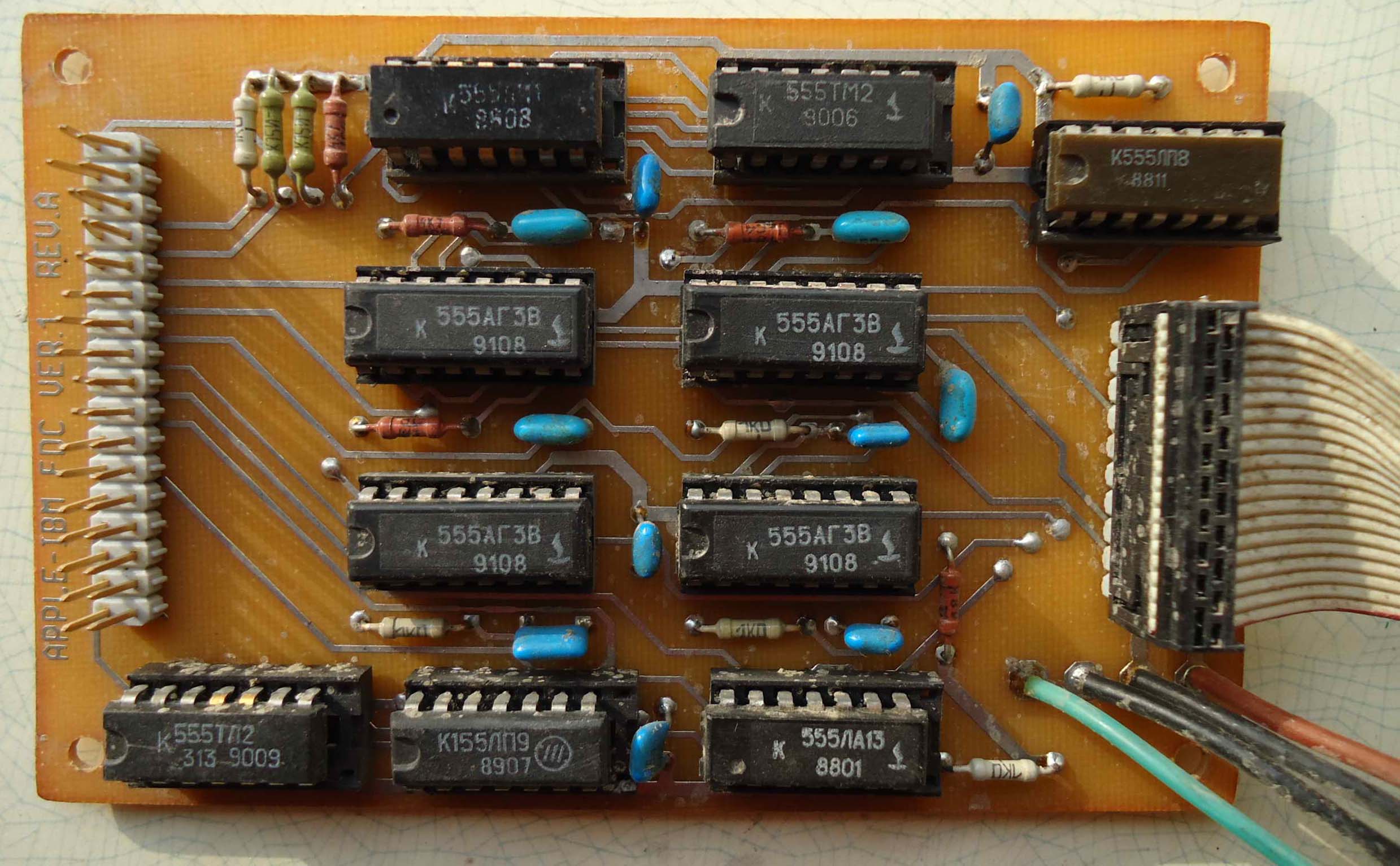

APPLE - IBM FDC card - специально разработанная плата для подключения IBM 360 кБ дисководов непосредственно к Правец и работы их в режиме штатного дисковода - 140 кБ, позволял работать напрямую с дисками Правец.

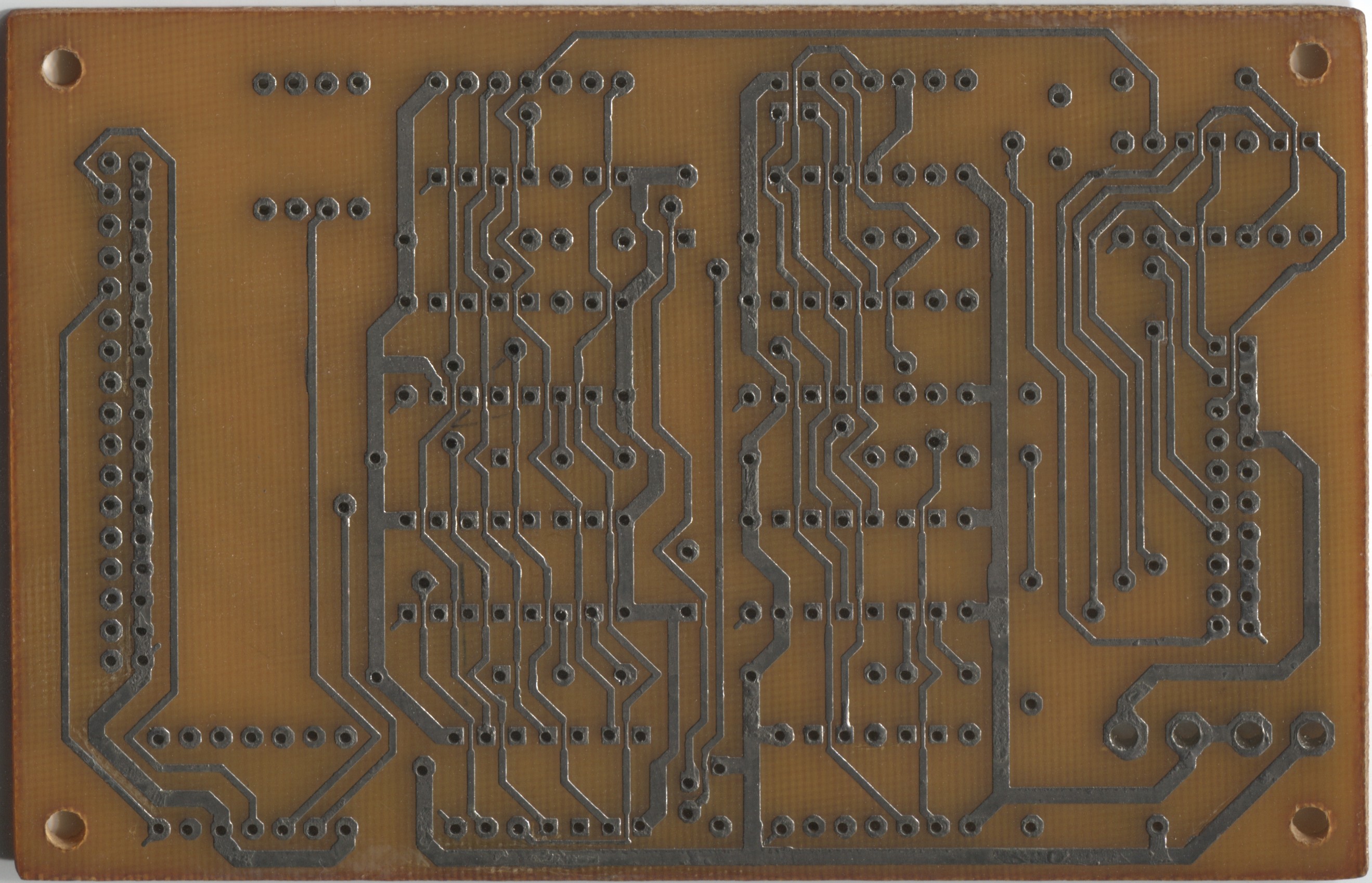

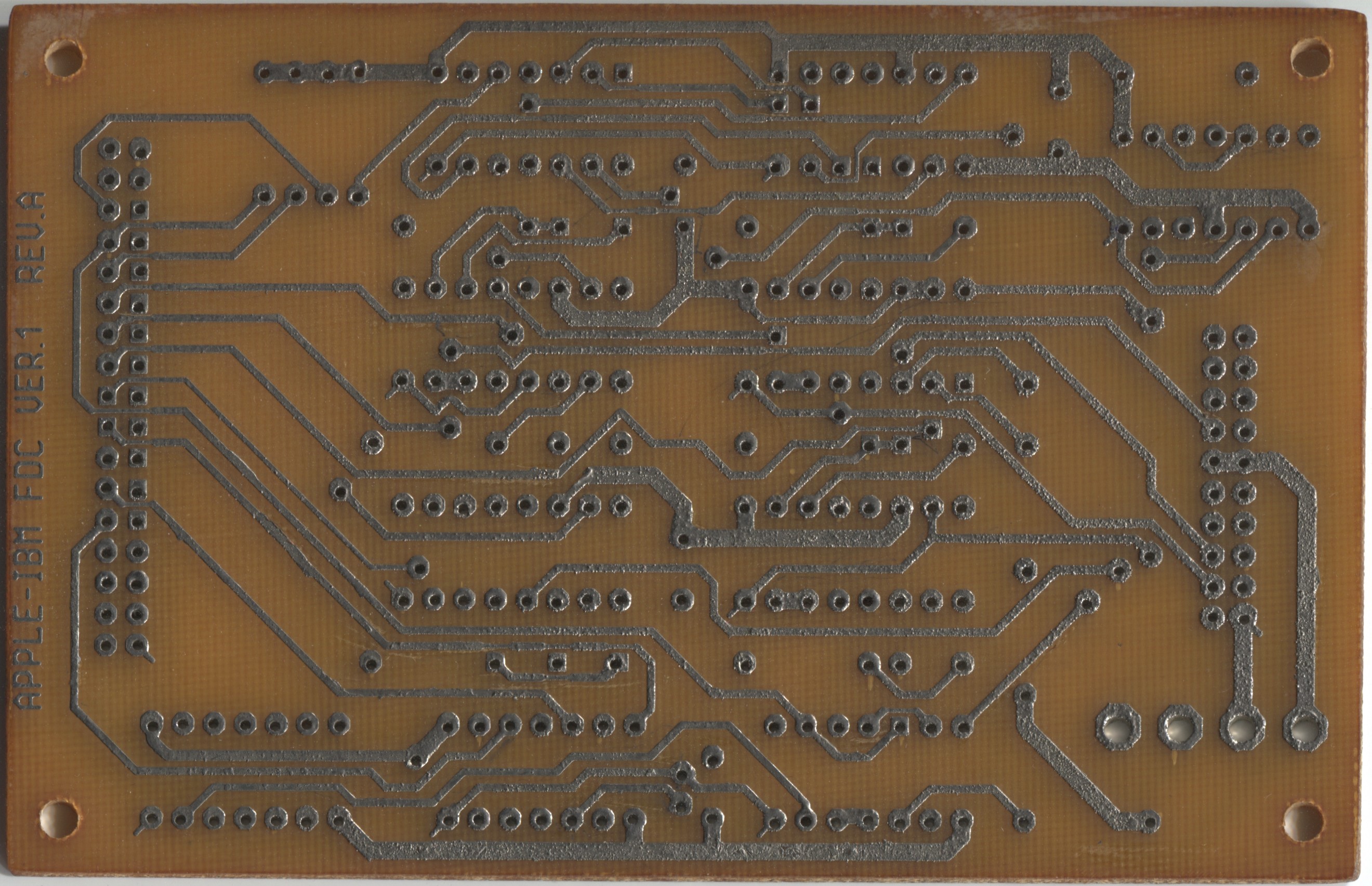

Фото пустой платы: Front, Back.

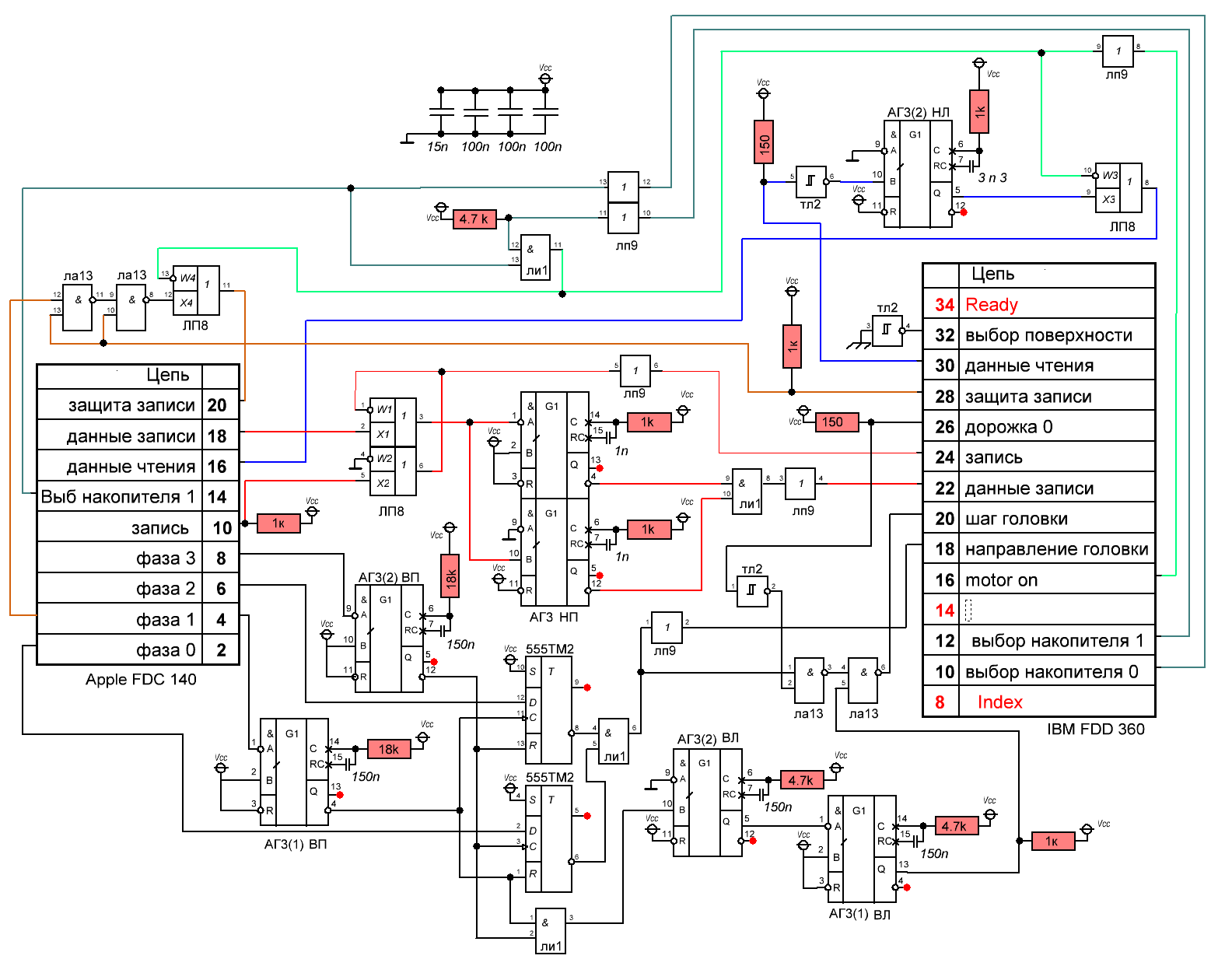

Рисунок схемы:

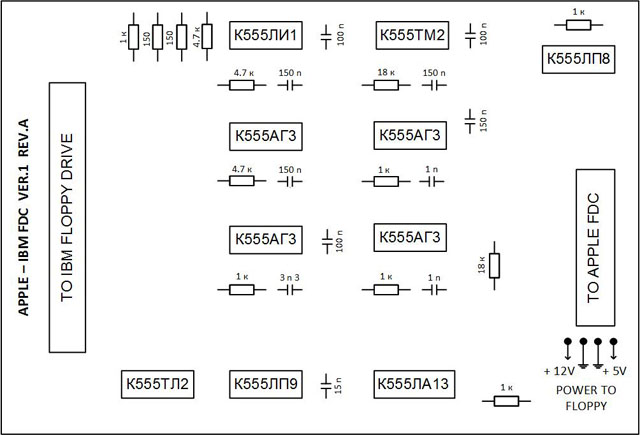

Расположение элементов:

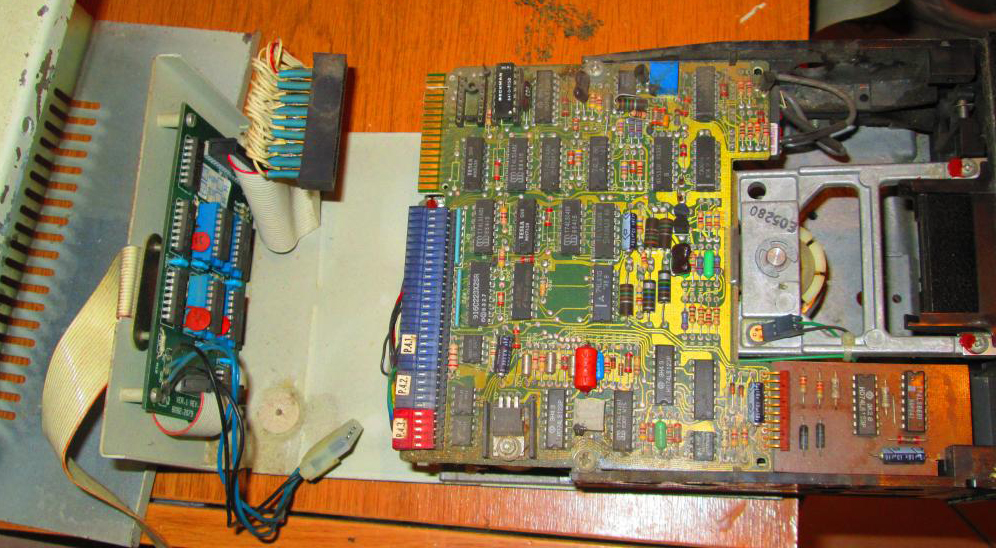

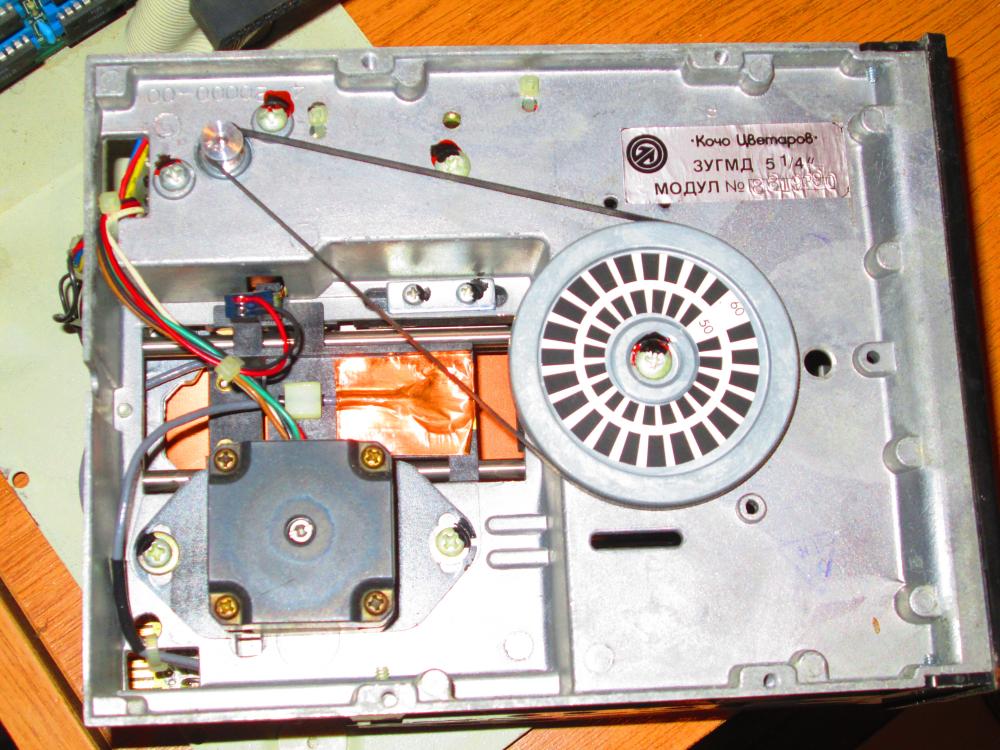

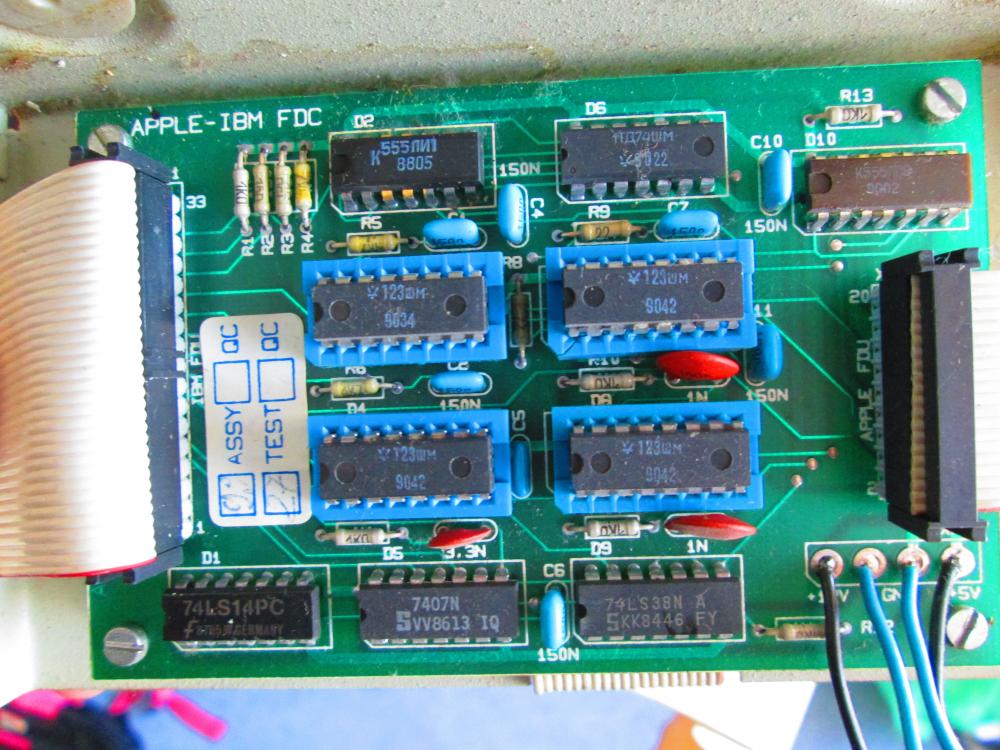

Фабричнная версия изготовлена в Болгарии на Правец и дисковод 360Кб производства Болгарии (спасибо за фото St.Alexiev):

* * *

Был такой контроллер для Apple - LMD Computer floppy disk controller. Обычные флопы в центре платы подключаются. Часть платы справа от разъемов в центре - это обычный контроллер 140к. ПЗУ только другие. Слева 10 микрух, среди них 4 штуки 74ls123 (они же К555АГ3), как раз эту часть повторяет AIF.

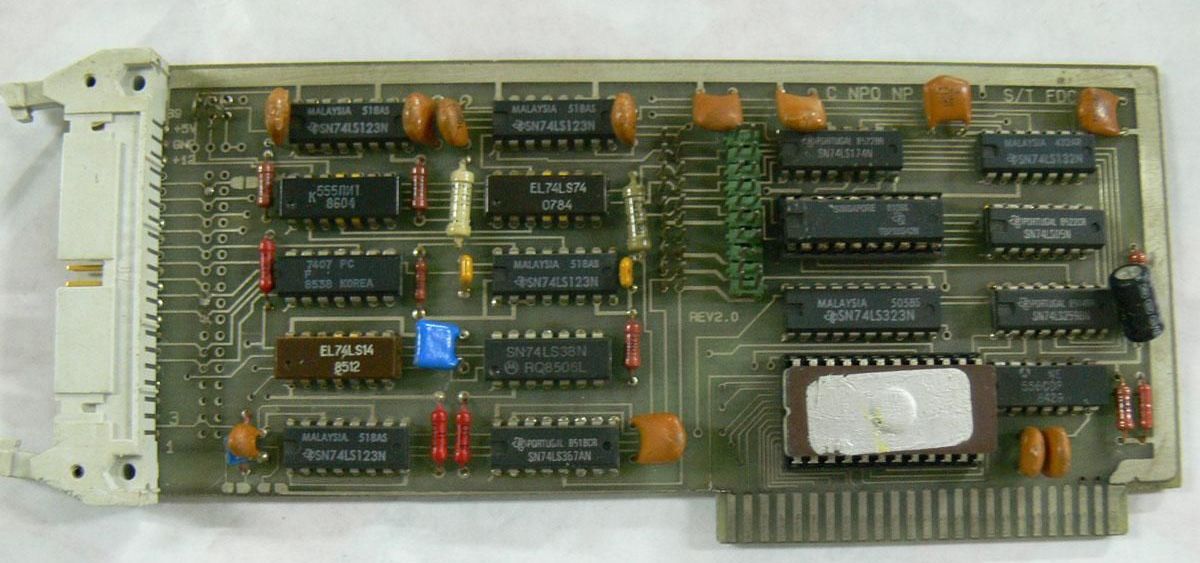

На фото клон LMD Computer floppy disk controller

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
