Контроллер дисковода Liberty Drive

Нестандартный контроллер дисковода для Apple2e / Правец8а, построенный на микросхеме КР1818ВГ93 (WDС1793). Изготовитель пока не известен.
Если вы автор или что-то знаете о нем, свяжитесь с нами!
Похоже, эта же компания поставляла в СССР достаточно интересную среду программирования Micol Advanced Basic. См. также TimeRAM card.

* * *

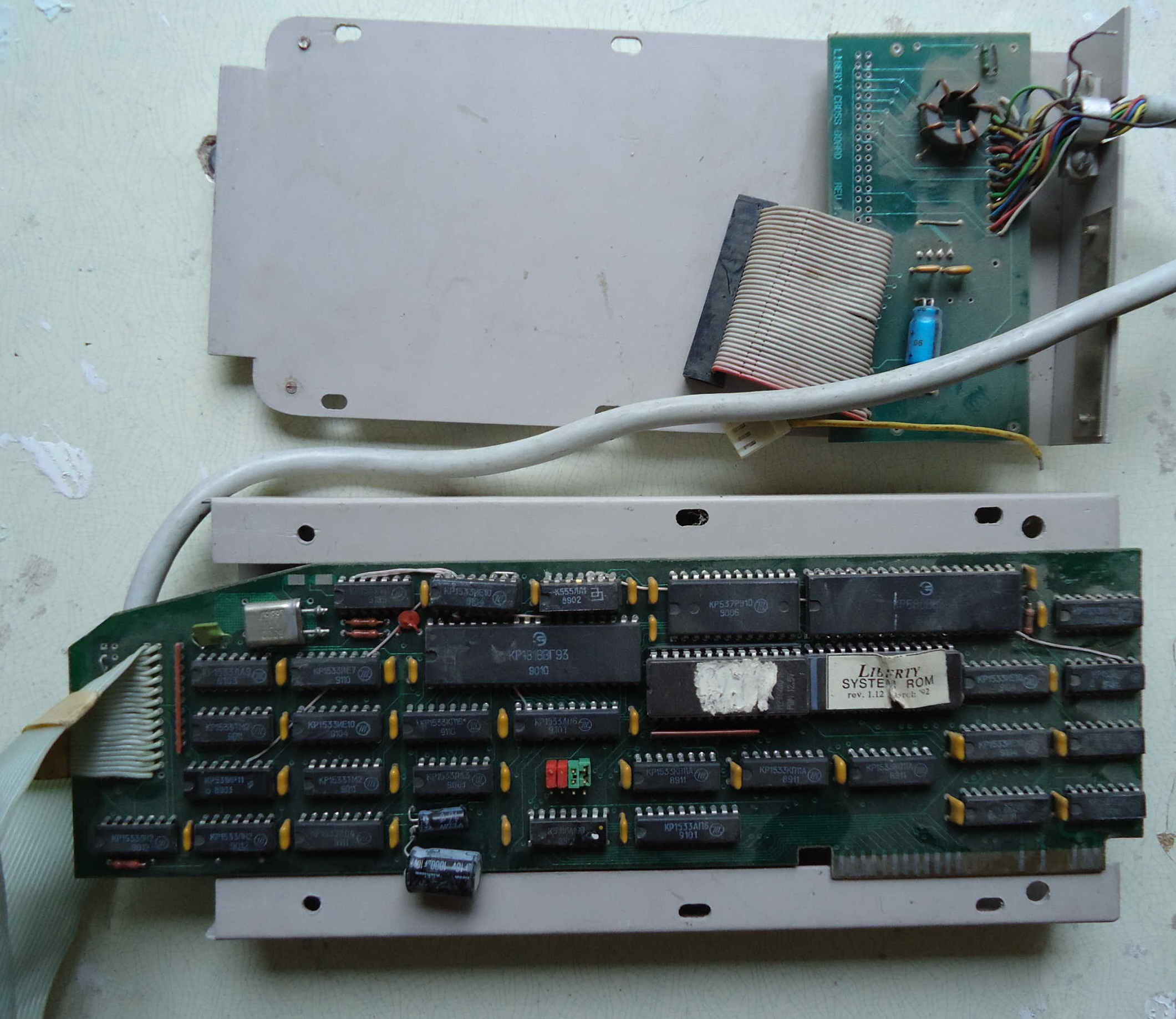

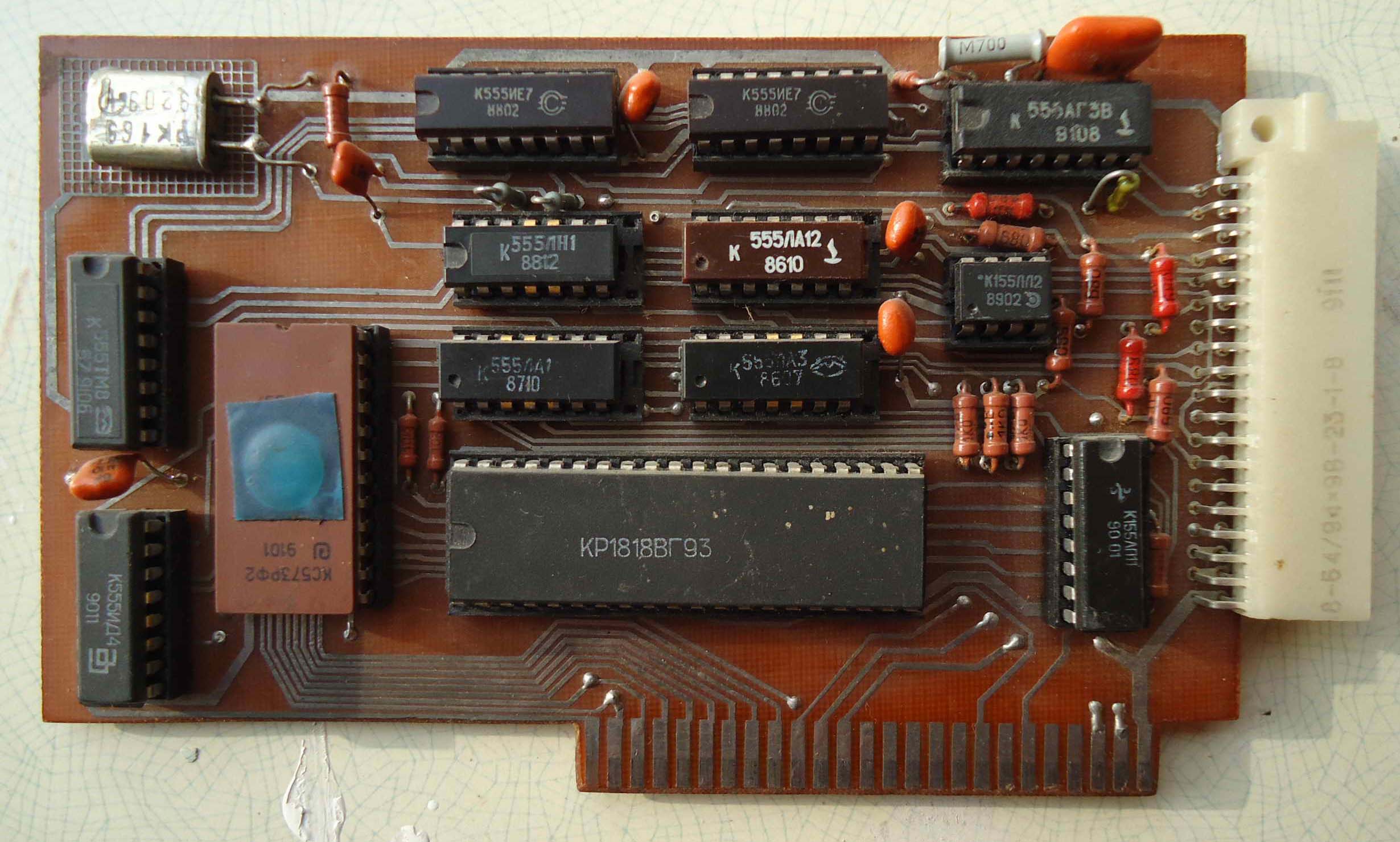

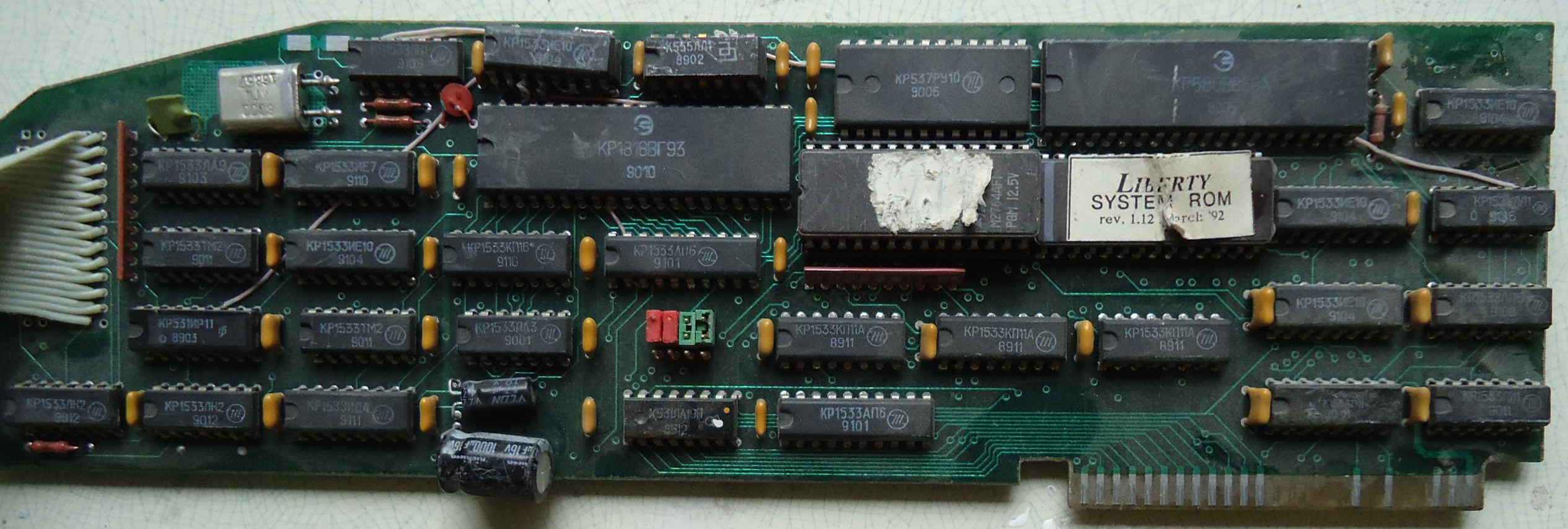

1 вариант. Это оригинал сделанный в Москве. На плате предусмотрено 34 (17х2) контакта под стандартный разъем FDD. Но по факту устанавливался разъем "ОНП КГ 56-40-В53" с 40 (20х2) контактами, на "лишние" навесным подводилось питание дисковода.

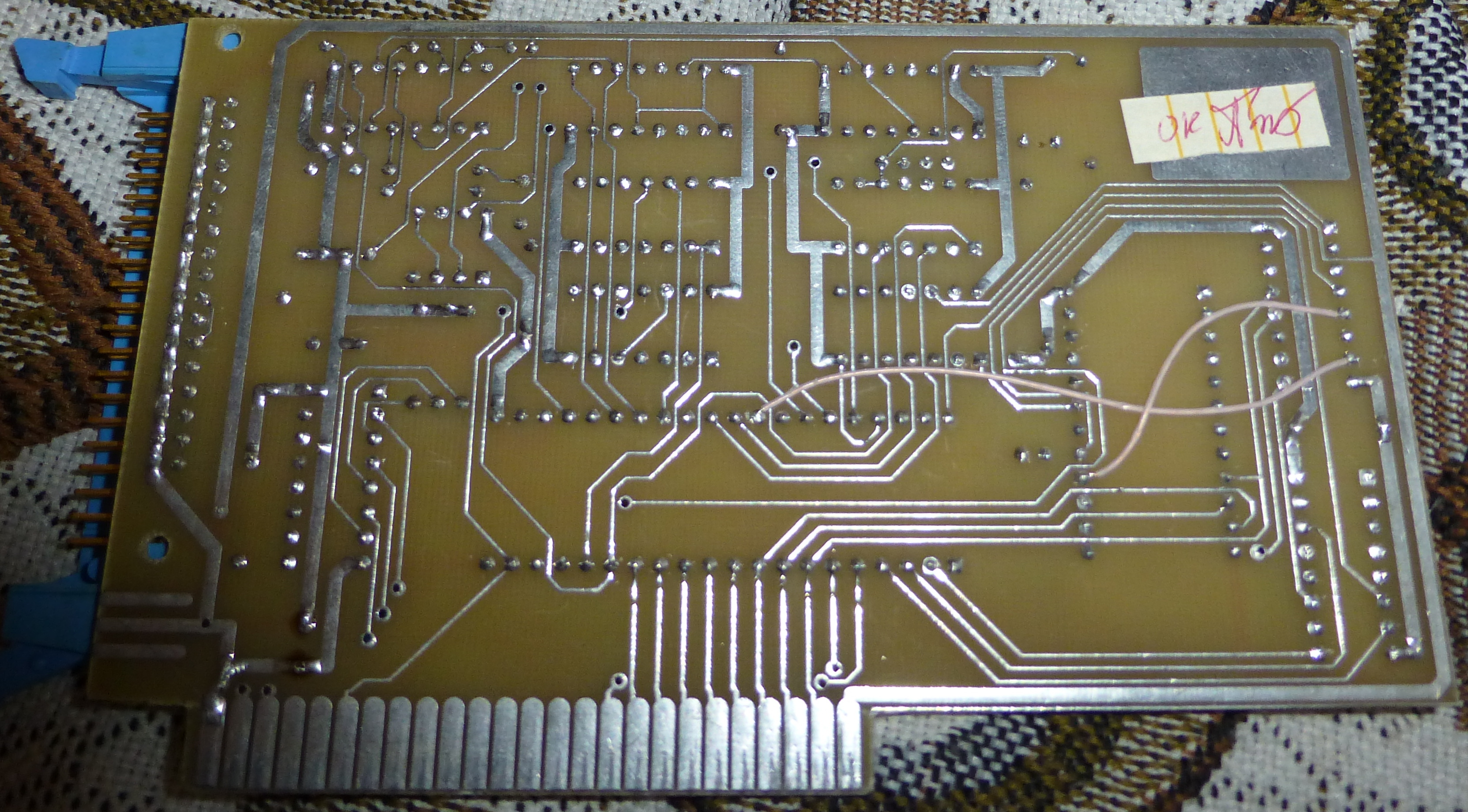

фото обратной стороны платы. Архив с некоторыми фотографиями платы 44Мб.

* * *

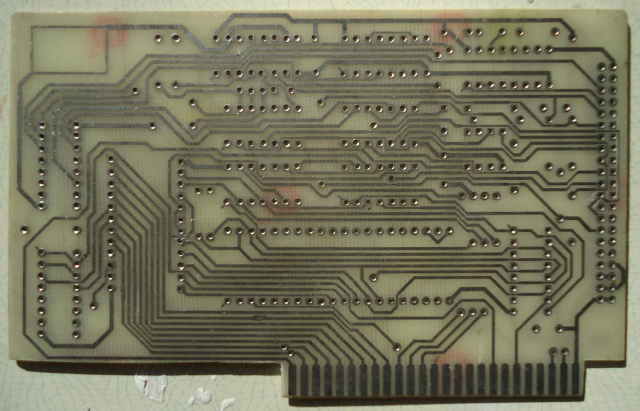

2 вариант. Плата изготовлена в Ташкенте (СП Вариант). Трассировка почти повторяет оригинал, но есть отличия. Количество контактов для разъема дисковода увеличилось до 42 (21х2). Т.е. для "лишних" появились дорожки с отверстиями и, с другого торца платы, еще дополнительно два контакта (туда вывели массу). Для такого варианта у нас есть только сканы пустых плат.

* * *

3 вариант. Тоже Ташкент. Трассировка еще более не похожа на оригинал. Контактов для разъема дисковода теперь 38 (19х2) :) Тут так: совсем отсутствуют отверстия для 33 и 34 пинов FDD (но они и не используются контроллером), но есть "лишние" для питания дисковода.

* * *

Известные нам экземпляры, комплектовались приводами TEAC FD-55BR, точно такие применяли на PC как дисковод 360Кб. Формат 400кб, 40 дорожек, 2 стороны, 10 секторов x 512 байт. Но плата умеет работать и с разными объемами накопителей (например при инициализации, плата пытается проверить количество дорожек.):

• формат 400 и 800 кб для 5,25" дисков
• формат 800 и 1400 кб для 3,5" дисков (это под вопросом)

Регистры. Первые 4 описаны в документации к микросхеме ВГ93, остальные реализованы на плате и являются нестандартными.

• C0X0 - команда/статус
• C0X1 - дорожка
• C0X2 - сектор
• C0X3 - данные
• C0X4 - чтение - состояние дисковода и контроллера
• C0X8 - запись - управляющие флаги (выбор дисковода, головка, плотность и т.п.)

Прошивка читает 2 сектора с номерами 1 и 2 со второй дорожки в память с адресами 800...BFF и затем, если всё прочиталось, передаёт управление на адрес 801.

Архив с EPROM и Дисками от Liberty Drive

Liberty Drive включен в эмулятор (тестовый режим).

Однако для определения неочевидных особенностей и реализации полной/точной эмуляции, необходимо иметь такую плату на руках. У нас её пока нет. Мы готовы купить/поменять такую на любых условиях, так как это очень важна для исторического наследия Правца. Очень нужна схема, но если у нас появится такой контроллер мы и сами её срисуем с платы. Будем рады любой помощи и комментариям. Возможно, кто-то из авторов откликнется...

* * *

Авторам этого сайта удалось разыскать два диска для такого КНГМД и снять с них файл-образы. Похоже, нам попался не фирменные диски, а их близкии копии (возможно в наборе файлов чего-то не хватает).

На дисках система ProDOS. Кратко рассмотрим что имеется на них, хотя вопросов по содержимому пока больше чем ясности.

* * *

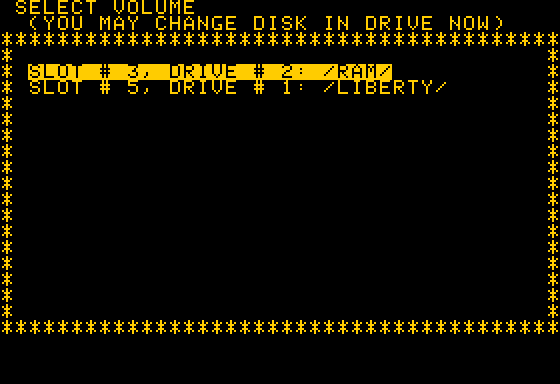

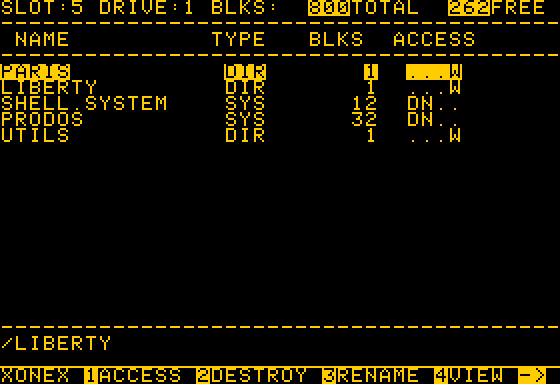

SHELL V1.1 (C) XONEX, MOSCOW. Written by M.Shestakov, 1991. Это удобная оболочка для запуска/просмотра файлов, автоматически запускается при загрузке с диска и находится в файле SHELL.SYSTEM. Вероятно она будет работать и на других дисках с ProDOS, например 140Кб. Предлагает прочитать инструкцию в файле SHELL.HELP, к сожалению на диске не оказалось этого файла.

* * *

На диске есть две известные программы для копирования файлов, адаптированные для работы с ProDOS и
папка PARIS - в ней русская версия пакета ПАРИС (возможно адаптированная для Liberty Drive).

* * *

LIBERTY.SYSTEM и файл данных для него LIBERTY.COPY, типа образа диска при форматировании.
v 1.09 March 1992 by Stas Korostylev & Vladimir Fedorov. A2.VladInterNET: stas@vlad.aaug.msk.suA2-Link Apple User Grop125057 p.o.Box 506 Moscow (095)333 17 98.

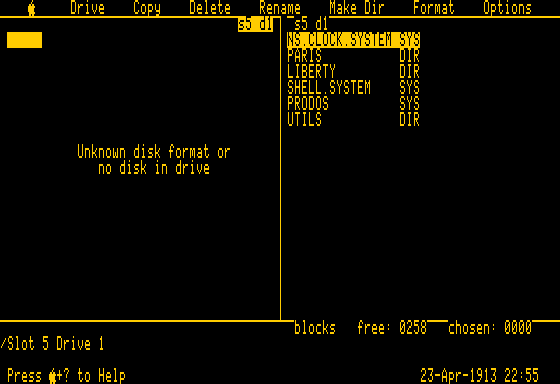

Оболочка Либерти, типа Norton-commander (иногда используется как оболочка для автозапуска). Можно копировать диски с PRODOS из формата 140кБ на диски Liberty, а еще копировать файлы с IBM PC на Правец и обратно. Последнее было нужно для обмена текстовыми файлами с IBM-совместимой машиной.

* * *

STARTUP - Translate AppleWorks Files to ProDos text files with possible character conversion.
Michael A. Otlivanchik and Vladimir V. Ravdin (Михаил Отливанчик и Владимир Равдин?).
11 feb 1991 Copyright (c) 1991 by AGGA.
Программа для преобразования файлов из формата AppleWorks/Paris в текстовый формат (т.е. убирает разметку). выбирается диск, каталог, файл, кодировка, и файл сохраняется с расширением .txt. BASIC.SYSYTEM - просто бейсик, который запускает startup.bas.

Char.set - Скорее всего, файл данных с кодировками для предыдущей (или следующей) программы.

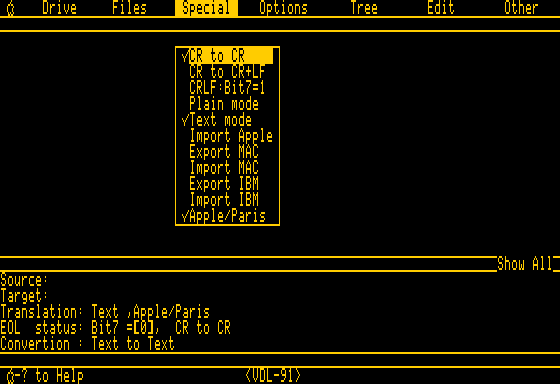

CONVERT.SYSTEM - File convertor. Version 1.1. Mar 1991. Written by D.Vaskovshy (VDL). Видимо, для преобразования файлов из форматов PC. Похоже, в этой версии работают не все задуманные автором функции.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
