Правец 8: Правец 8A

1986-1988 (очень малыми партиями для внутреннего рынка болгарии), 1990-1994 (для рынка Узбекистана).
16Кб ROM. 64Кб RAM с возможностью расширения до 1080Кб.

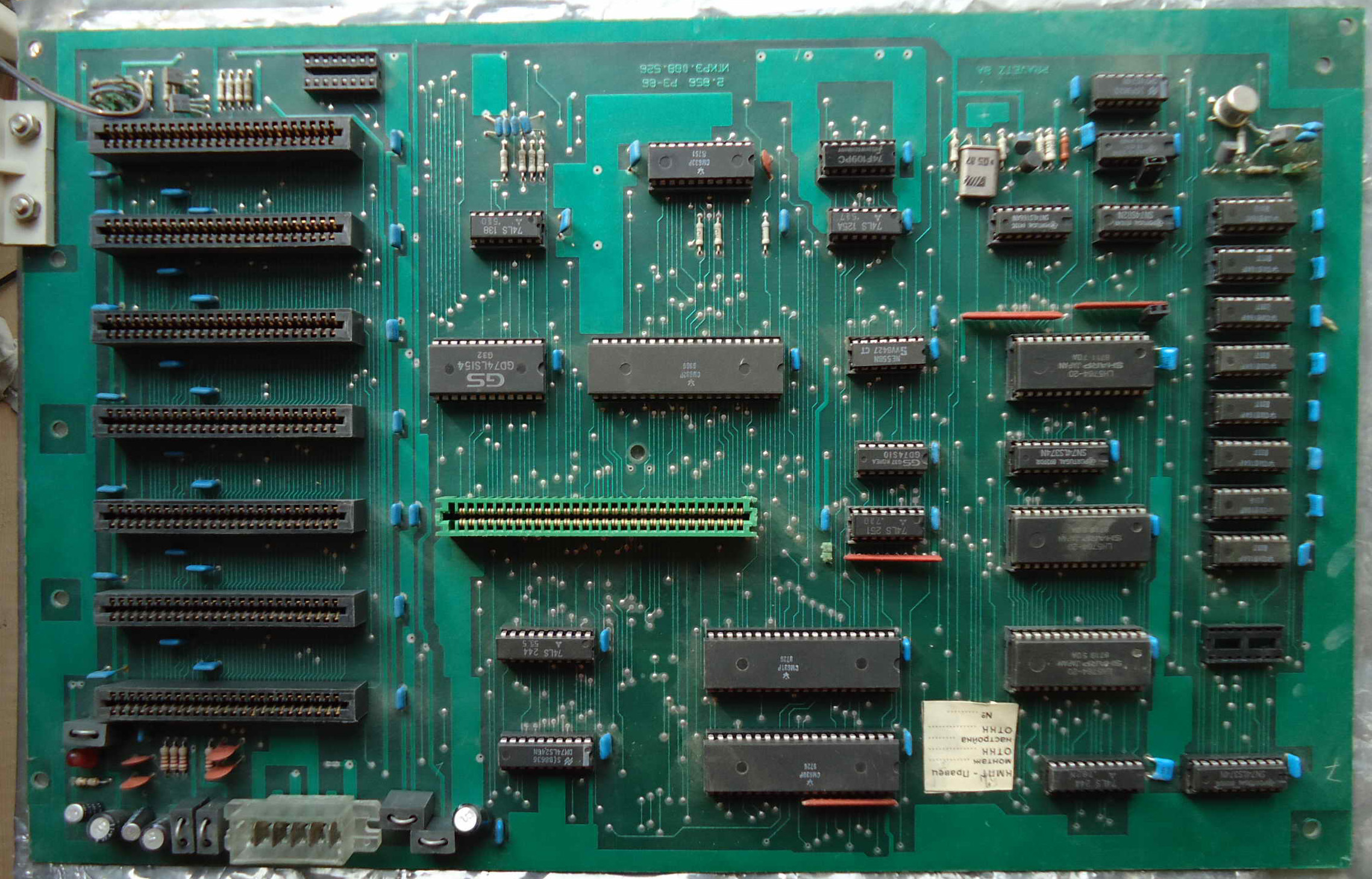

8 слотов расширения, причем один из них (X0) расположен в центре генплаты и использует часть логического пространства X3. Это решение повторяет аналогичное на Apple//e.

Цитата из документации:

Предусмотрено восемь разъемов, посредством которых подключаются модули различного предназначения. Разъемы пронумерованы от ХО до Х7 и в значительной степени равнозначны. Исключение составляет разъем ХО, которому нет аналога в Правец-82 и Правец-8М. К нему подведена внутренняя шина данных, шина видеоданных, мультиплексированные адреса и ряд других сигналов, управляющих внутренним обменом в компьютере. Предназначение разъема ХО тесно связано с новыми архитектурными решениями в Правец-8А. Образно выражаясь, он является "окном" к шинам внутреннего обмена в компьютере. Возможна также разработка специализированных комбинированных модулей расширения памяти и управления RGB-монитором, которые и подключаются через разъем ХО.

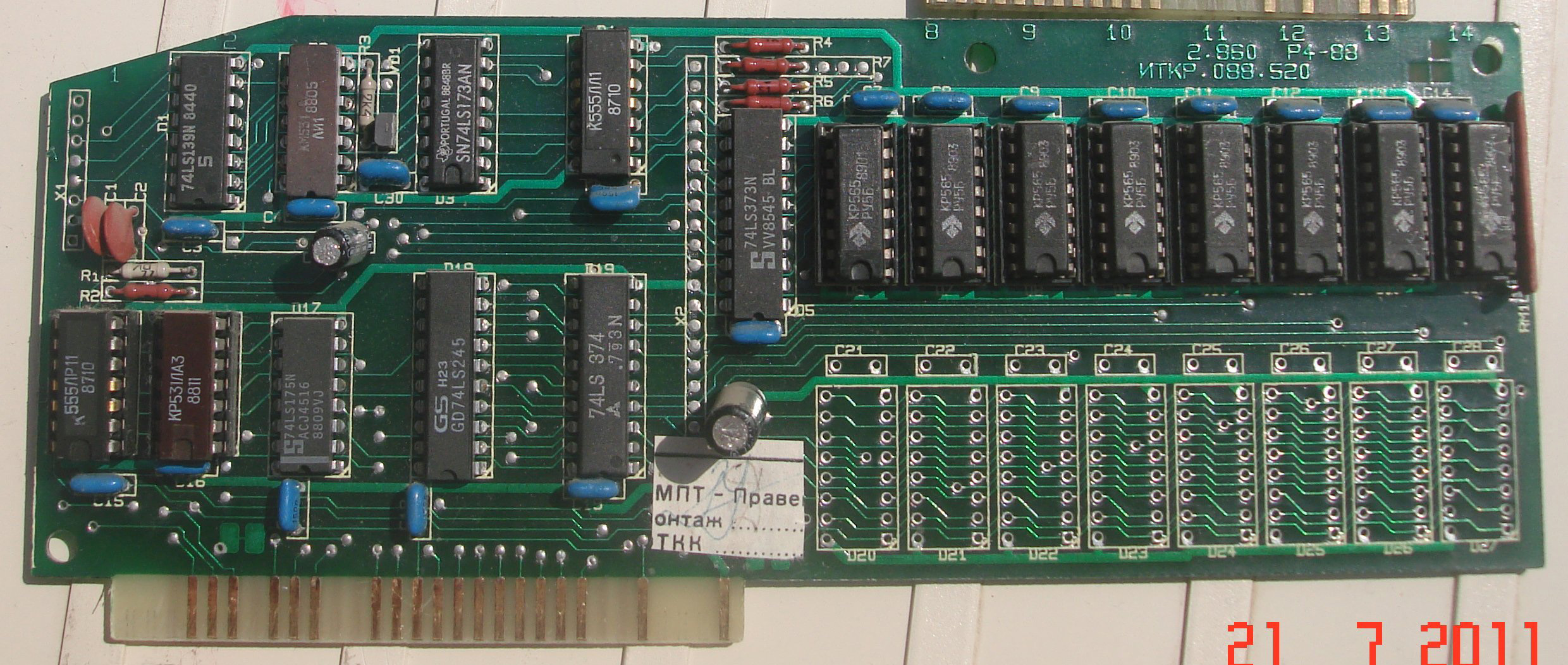

На деле этот разъем использовался исключительно модулем расширения памяти (совмещенный с 80 columns card*) - МЕГАРАМ. Такой модуль, с распаянными 64Кб(8 х РУ5) входил в минимальную поставку 8А. Децимальный номер ИТКР.088.520 2.860 P4-88.

*Только когда стоит дополнительная плата RAM с памятью минимум 64Кб режим Т80 начинает работать. Это связано с тем, что символы на экране в режиме Т80 пишутся в память поочередно: 1,3,5.......79 - в основную память, 2,4,6 ........80 в дополнительную память.

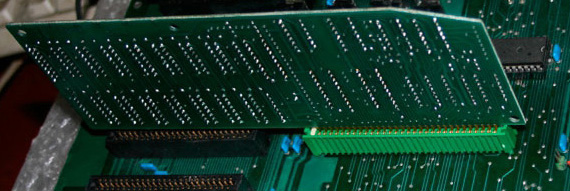

МЕГАРАМ физически перекрывает доступ к разъему 3.

В модуле можно использовать микросхемы РУ5 и РУ7, в зависимости от типа будет определяться емкость памяти: если 2 линейки РУ5 - 128Кб, если 2 линейки РУ7 - 512Кб. Для того что бы получить 1Мб - на плате устанавливалось две линейки РУ7, а к разъему Х2 подключалась спец.плата, на которой еще две линейки РУ7.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
