Для принтера

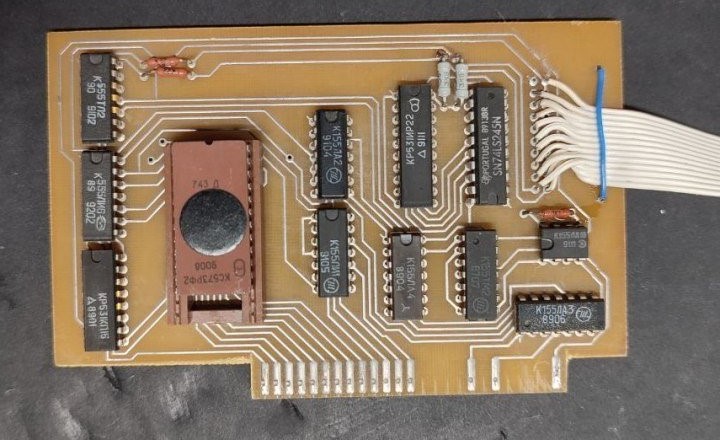

Похоже это плата подключения принтера для 8А.

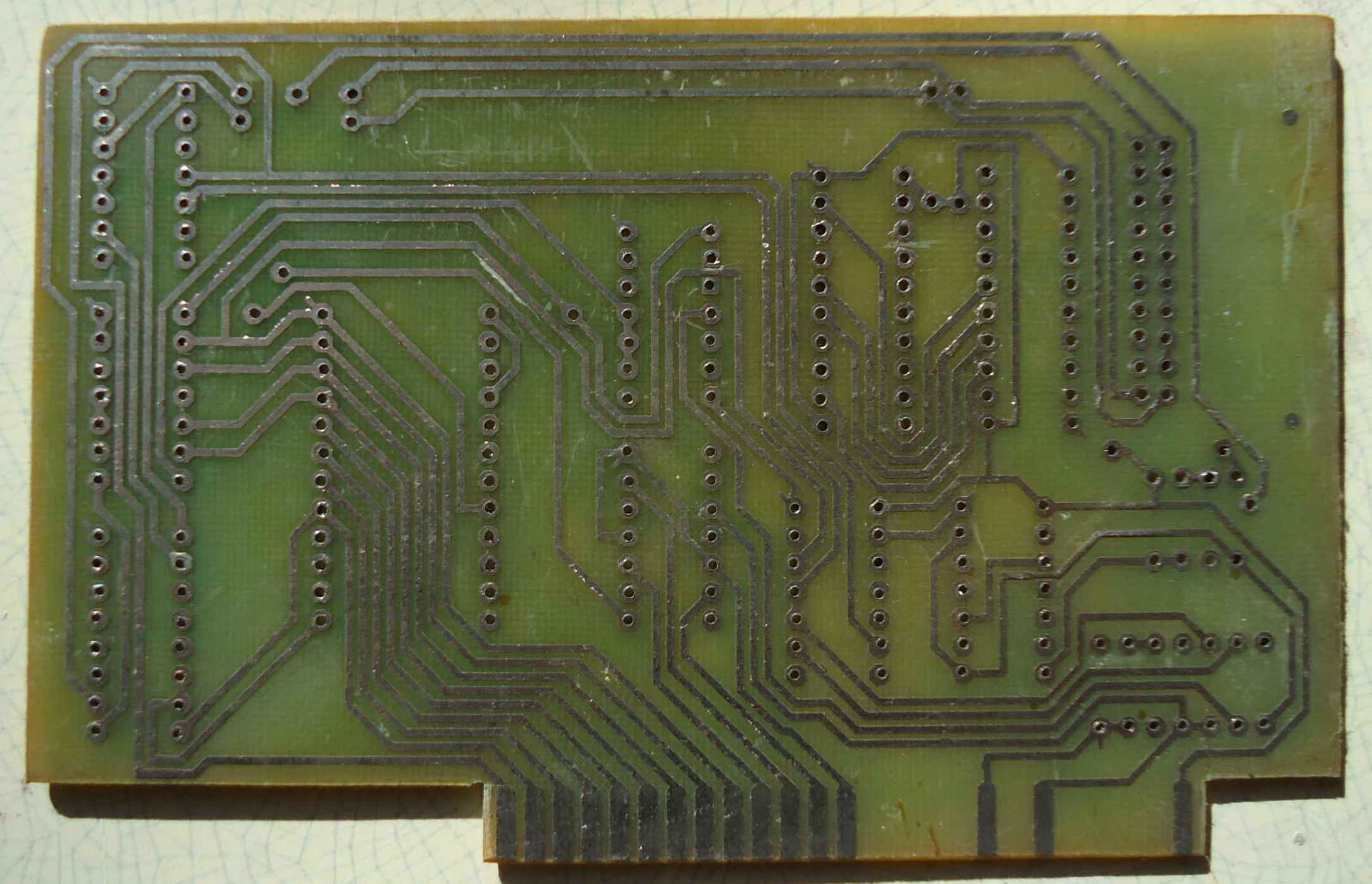

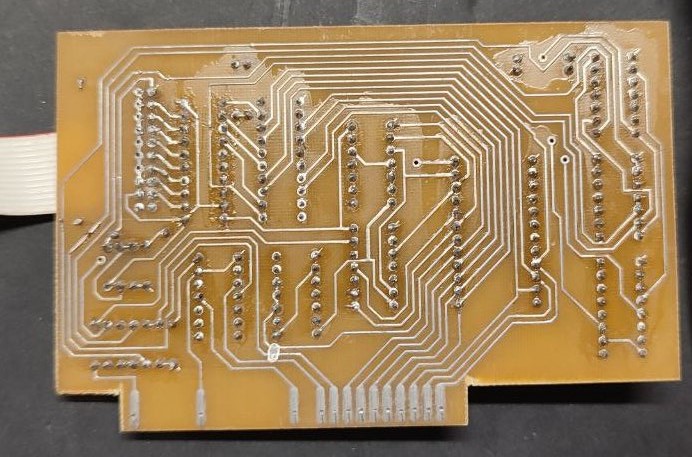

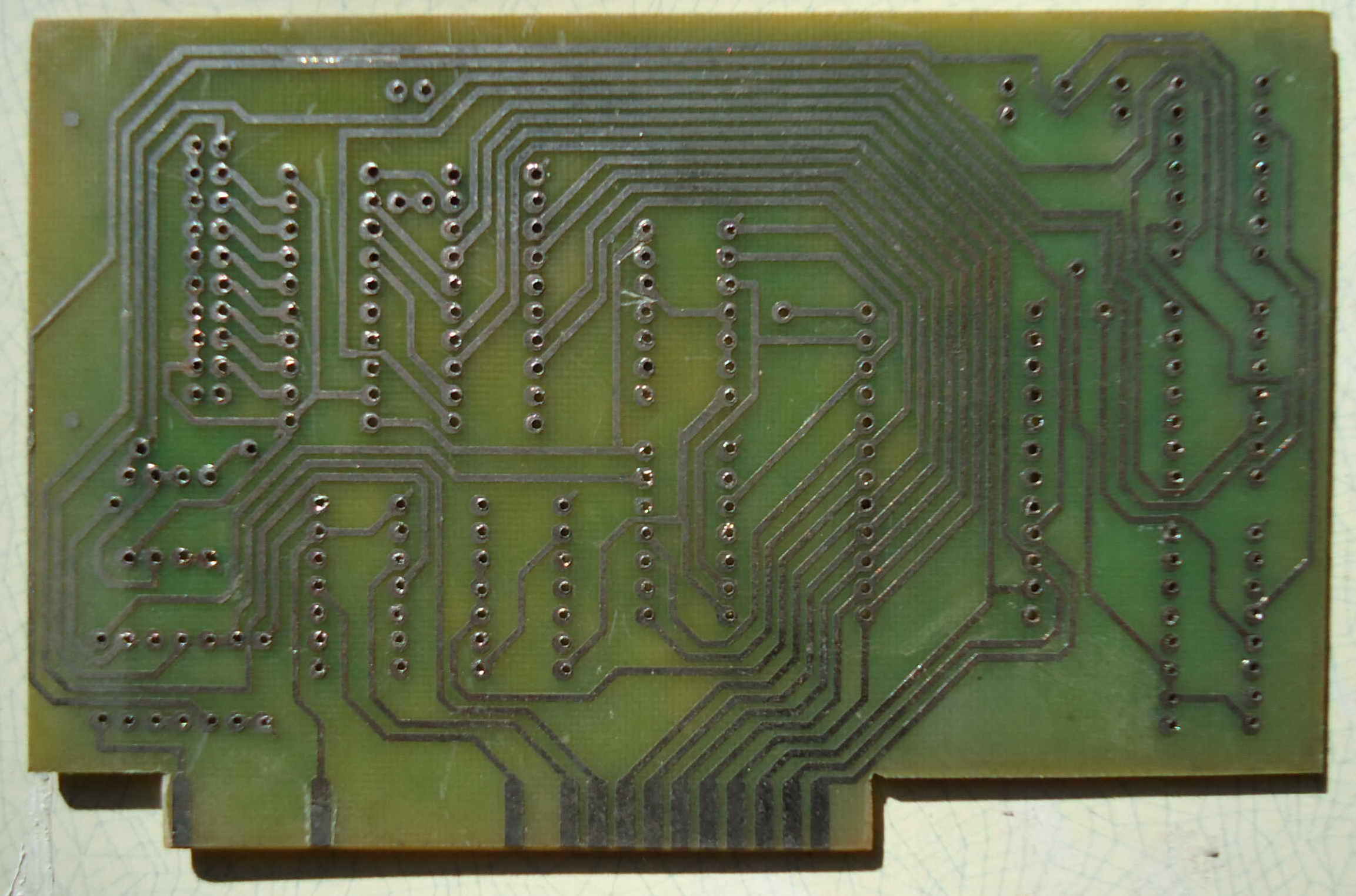

Фото пустой платы: Front / Back.

EPROM этой платы.

Забавная в ПЗУ надпись: THIS ROM IS JUNK, DO NOT COPY IT! Вообще, код похож на драйвер принтера: есть отправка каких-то ESC-последовательностей, есть что-то похожее на таблицу перекодировки символов. Кроме того, код что-то пытается делать с вектором $36, который отвечает за вывод символов. Кстати, первый 31 байт совпадает с прошивкой Epson APL parallel printer card. Возможно, плата по ее мотивам сделана.

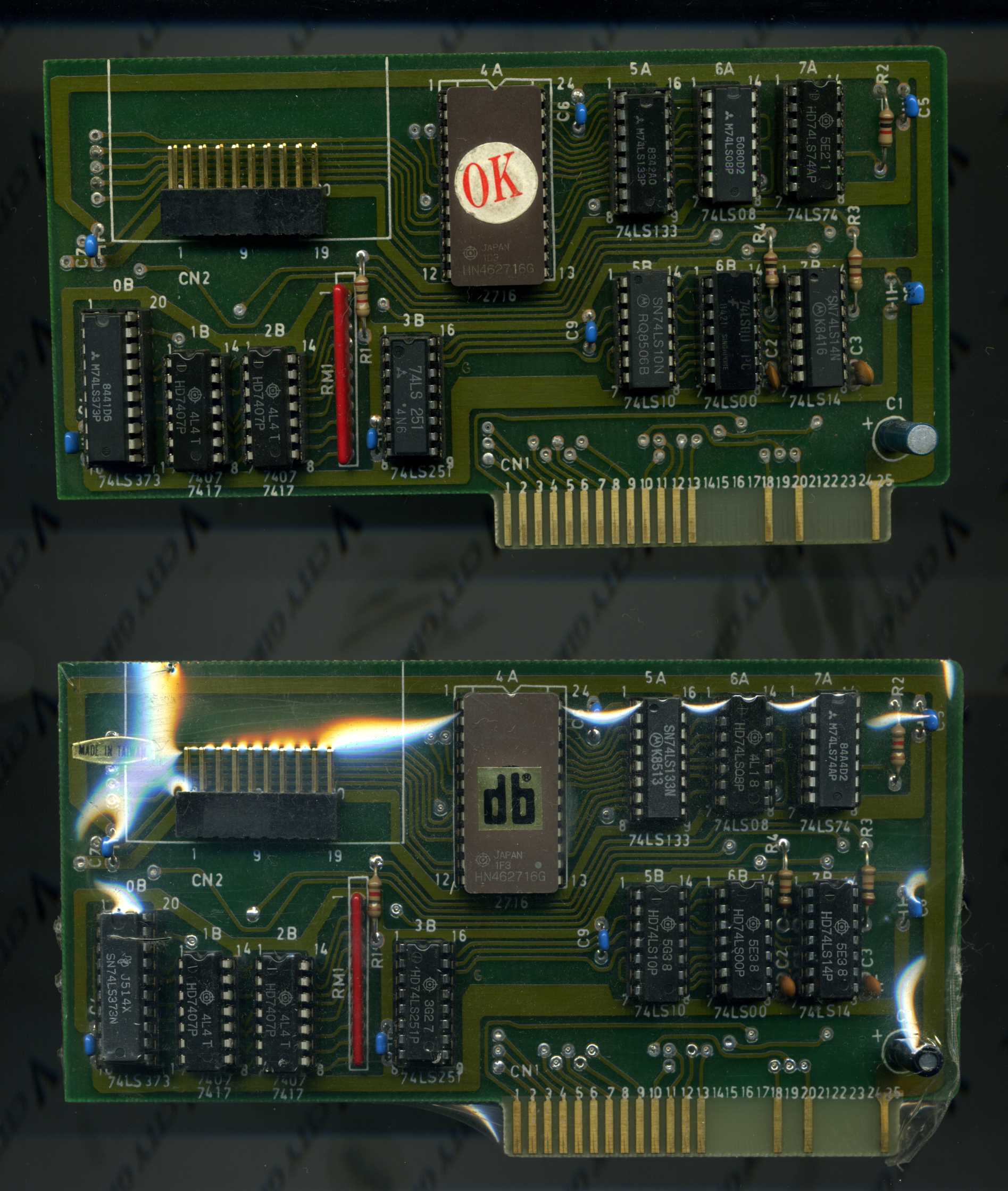

Две занятные интерфейсные платы. Схемы и прошивки у них совпадают. Собственно это клон Epson APL Printer Interface v2, но у неё немного отличается прошивка (почему?).

* * *

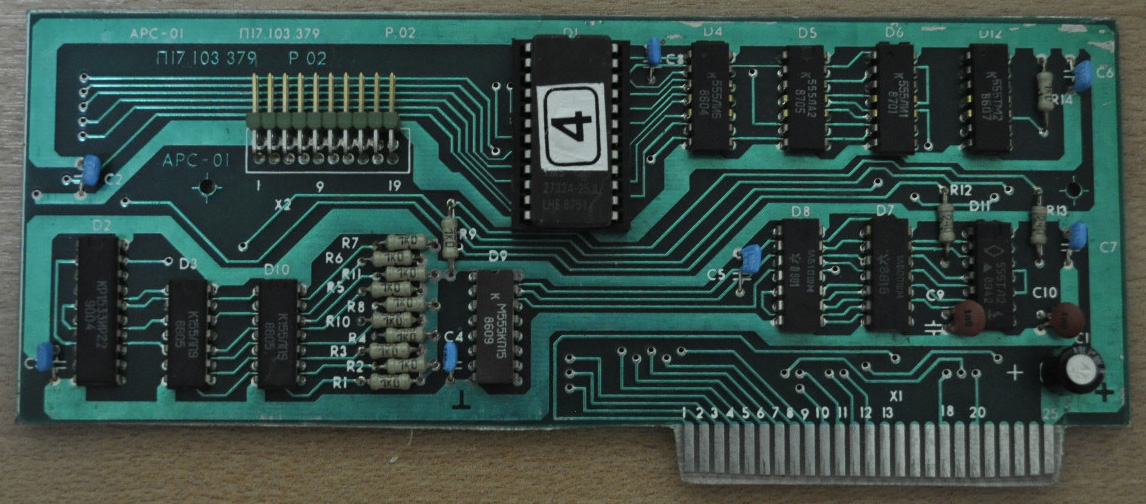

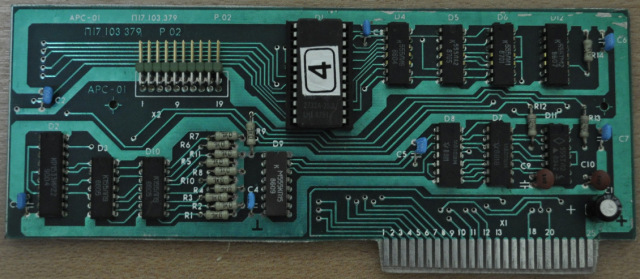

П17.103.379 APC-01. Болгарский вариант платы EPSON.

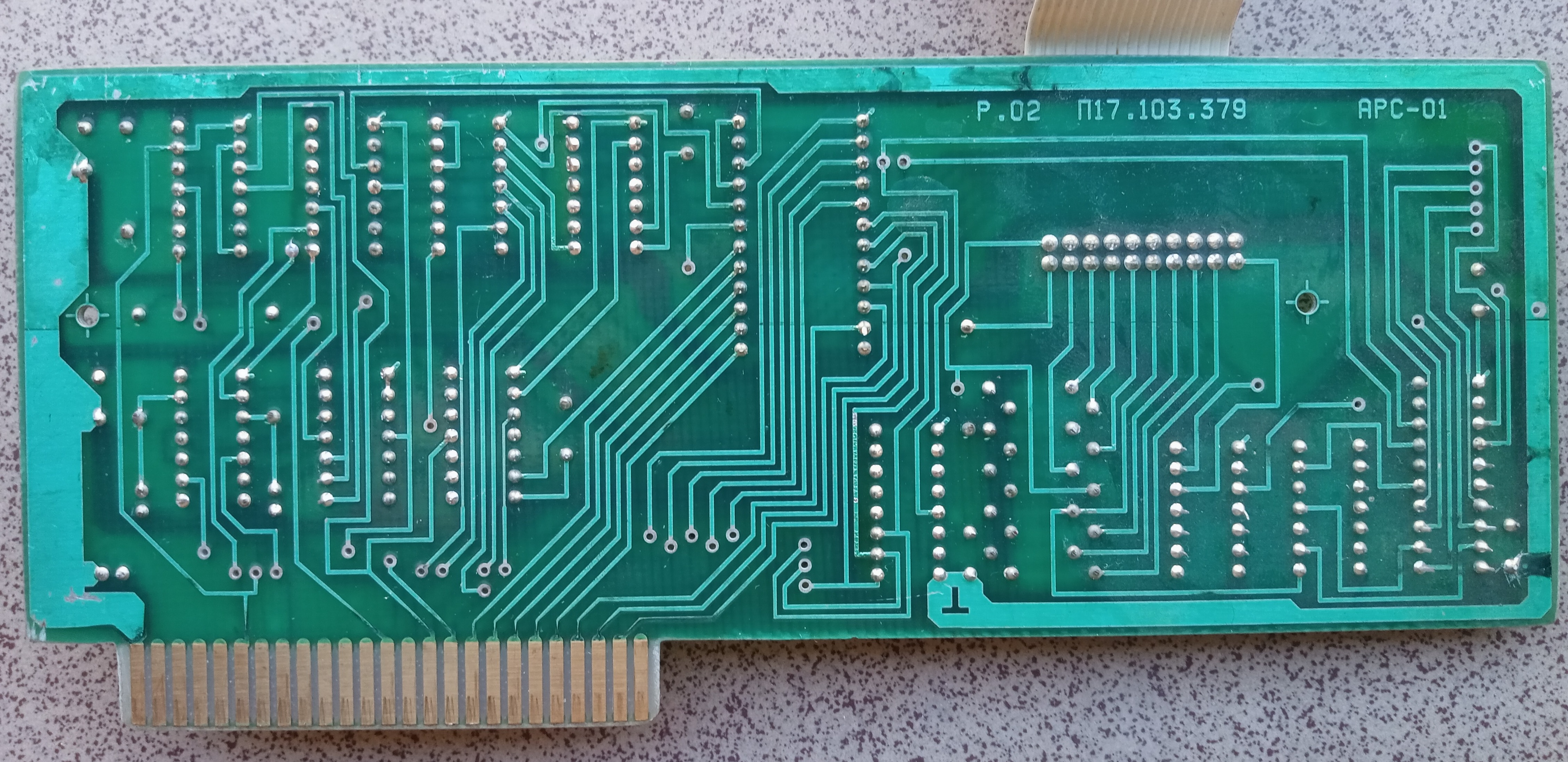

Фото обратной стороны.

* * *

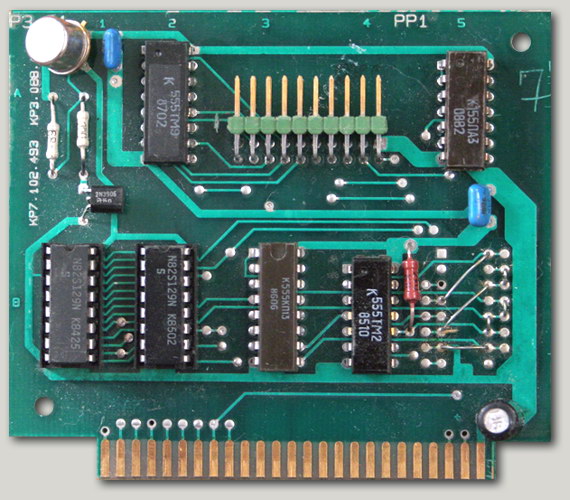

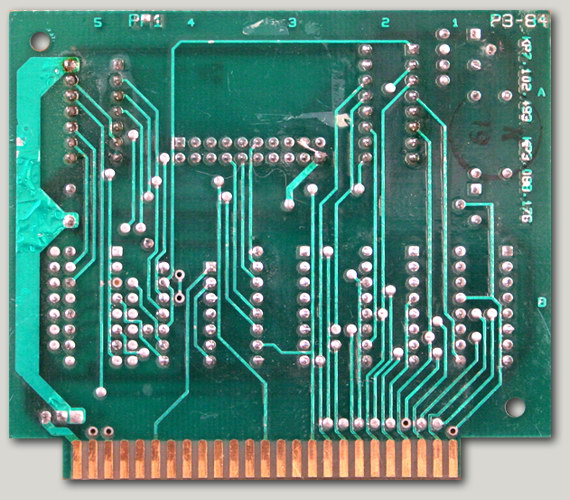

КР.7.102.493 КР3.088.176 Р3-84 - более простая плата.

Это копия Apple parallel printer interface - одной из первых плат принтера. Ее вроде как сам Возняк делал в 1979 году. На applehistory пишут, что с этой платой потом возникли проблемы. Вроде бы не очень удачно обработка сигналов строба и готовности сделана. А может, просто на тот момент принтеров для персоналок было не так много. Короче, EPSON плата - это такая работа над ошибками. Фото обратной стороны.

* * *

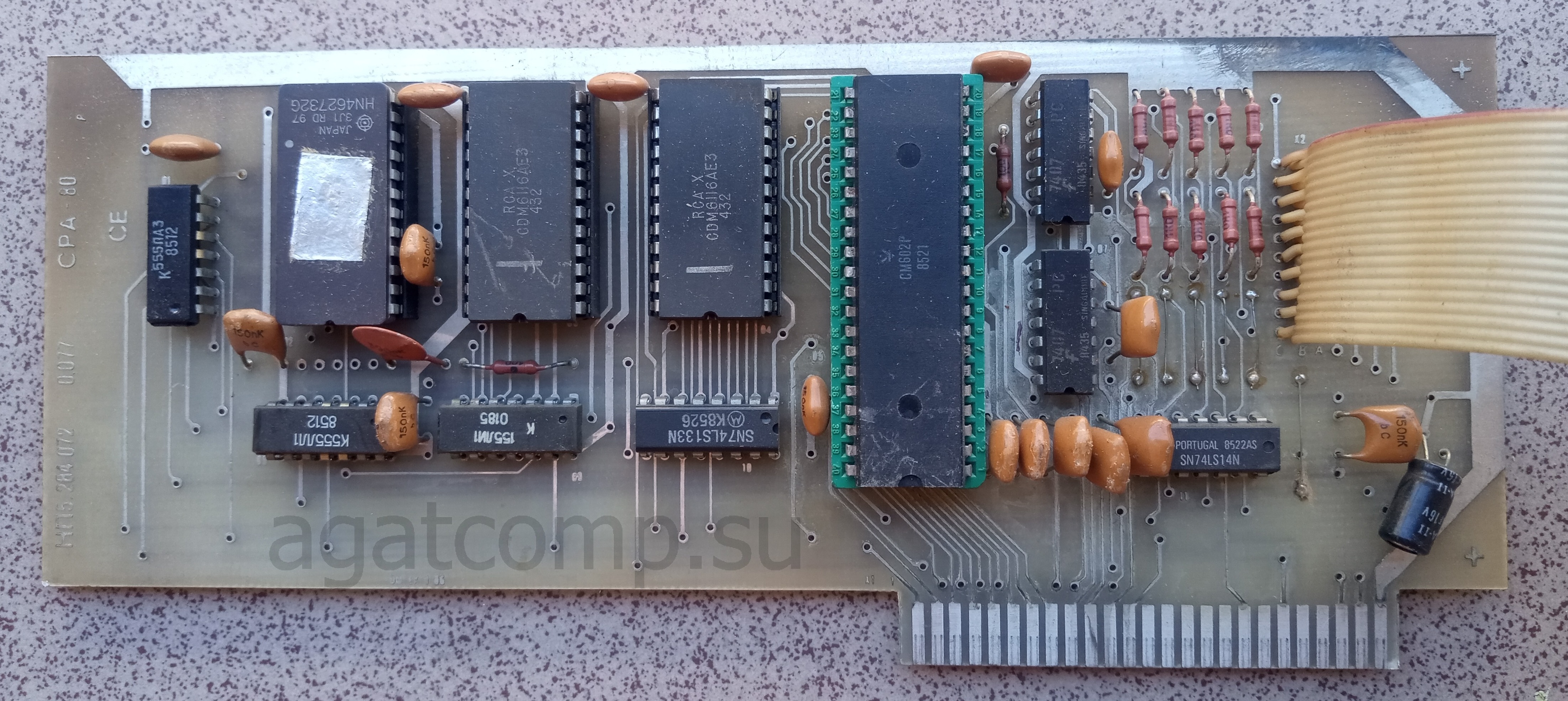

НП5.284.072 0.07 СРА-80.

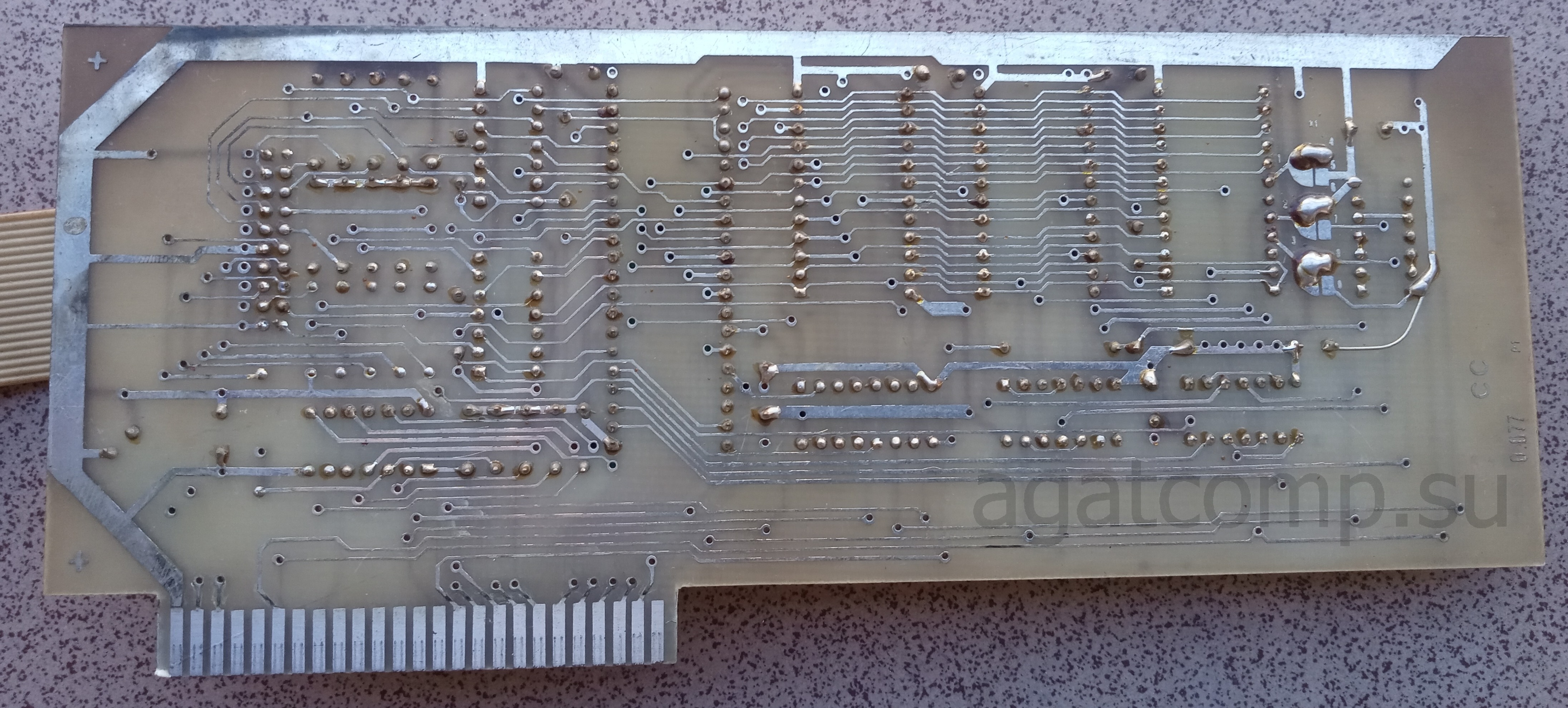

СМ602 - это параллельный порт. Очень может быть, что это и правда плата принтера. Тут кроме ПЗУ еще 4Кбайт ОЗУ. Возможно, оно тут в качестве буфера. Типа, отправил на печать страницу текста и можешь делать на компе что-то другое, пока печать из буфера идет. Фото обратной стороны.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
