Правец 8: RGB card

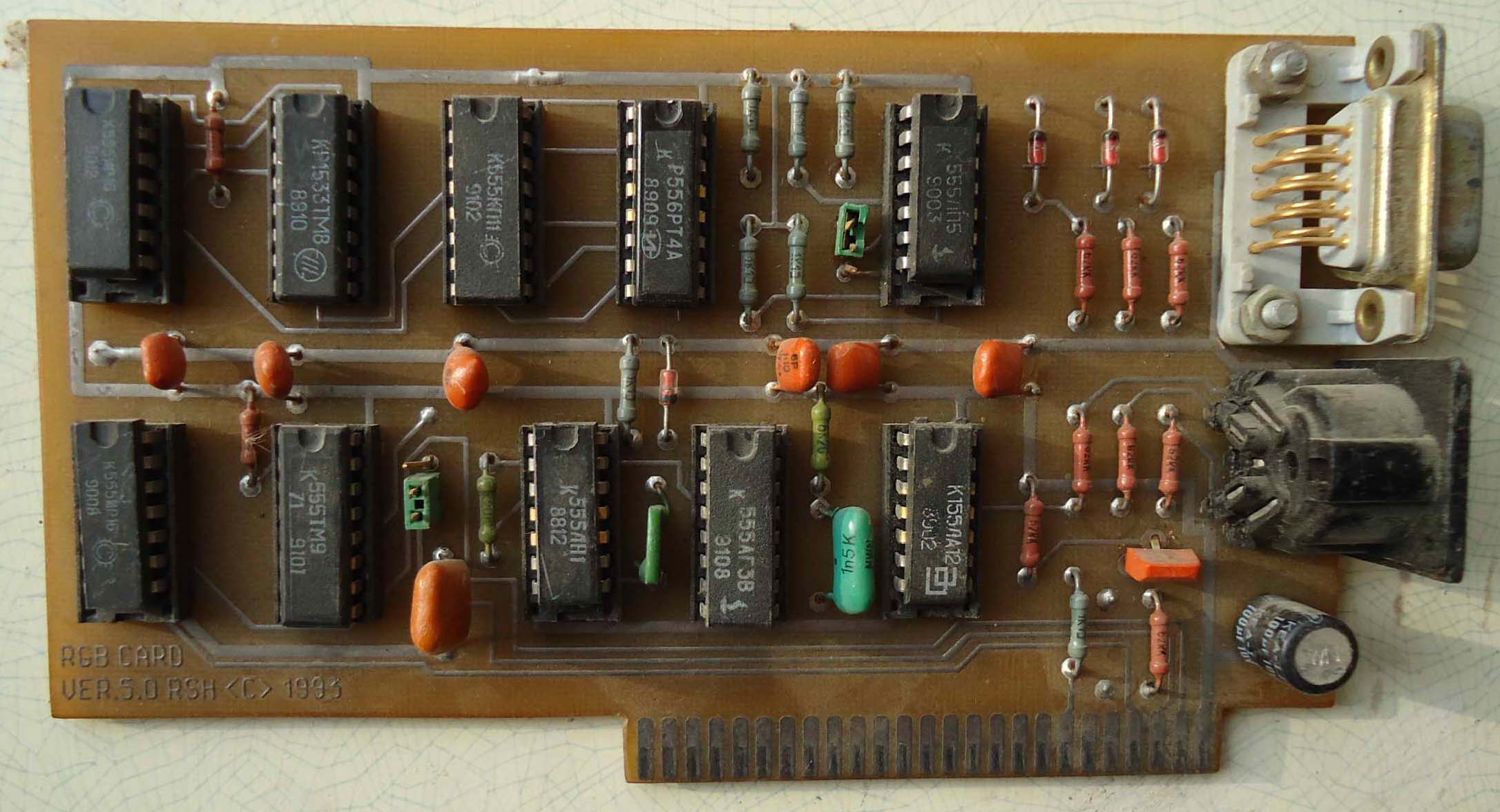

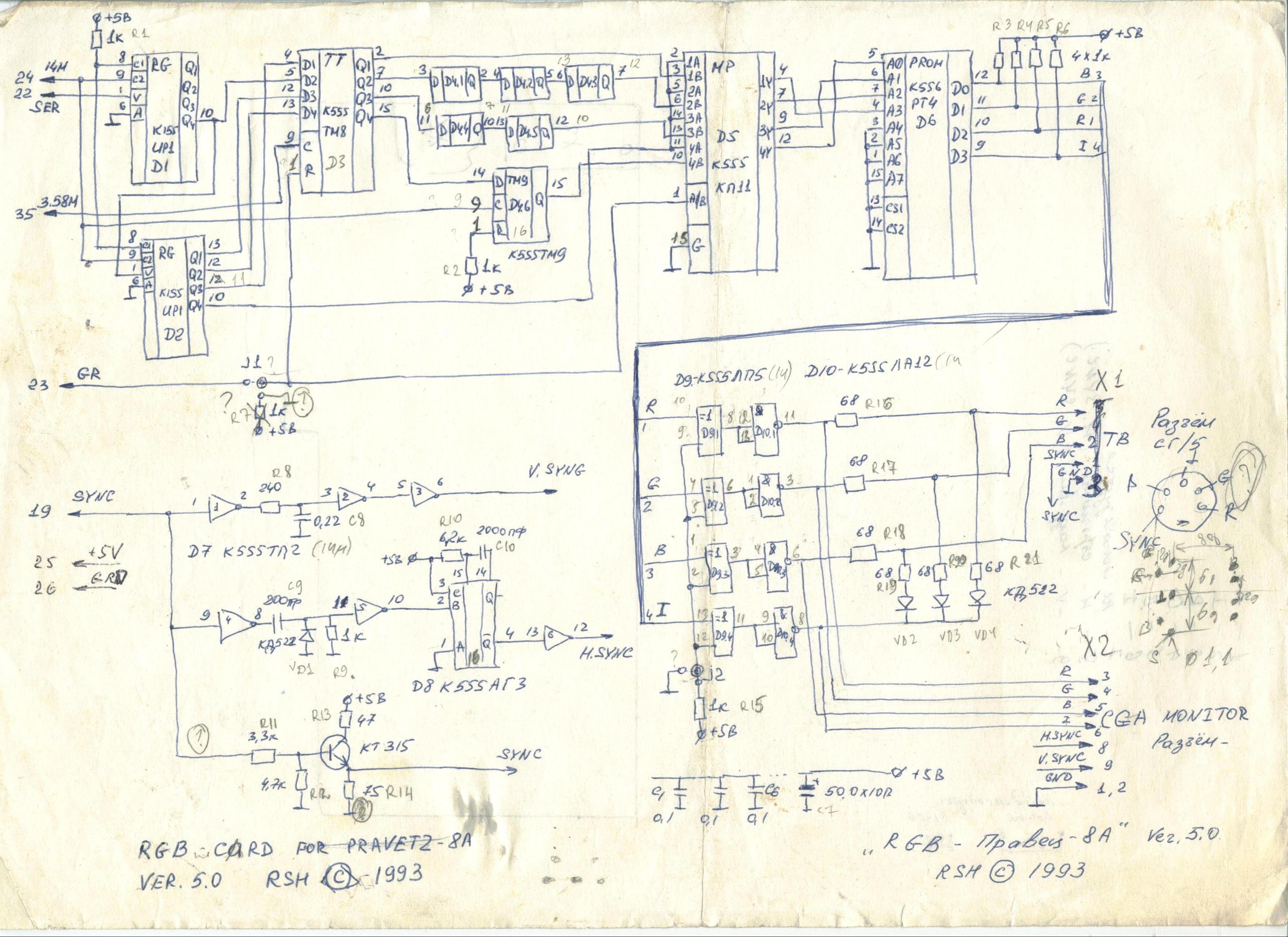

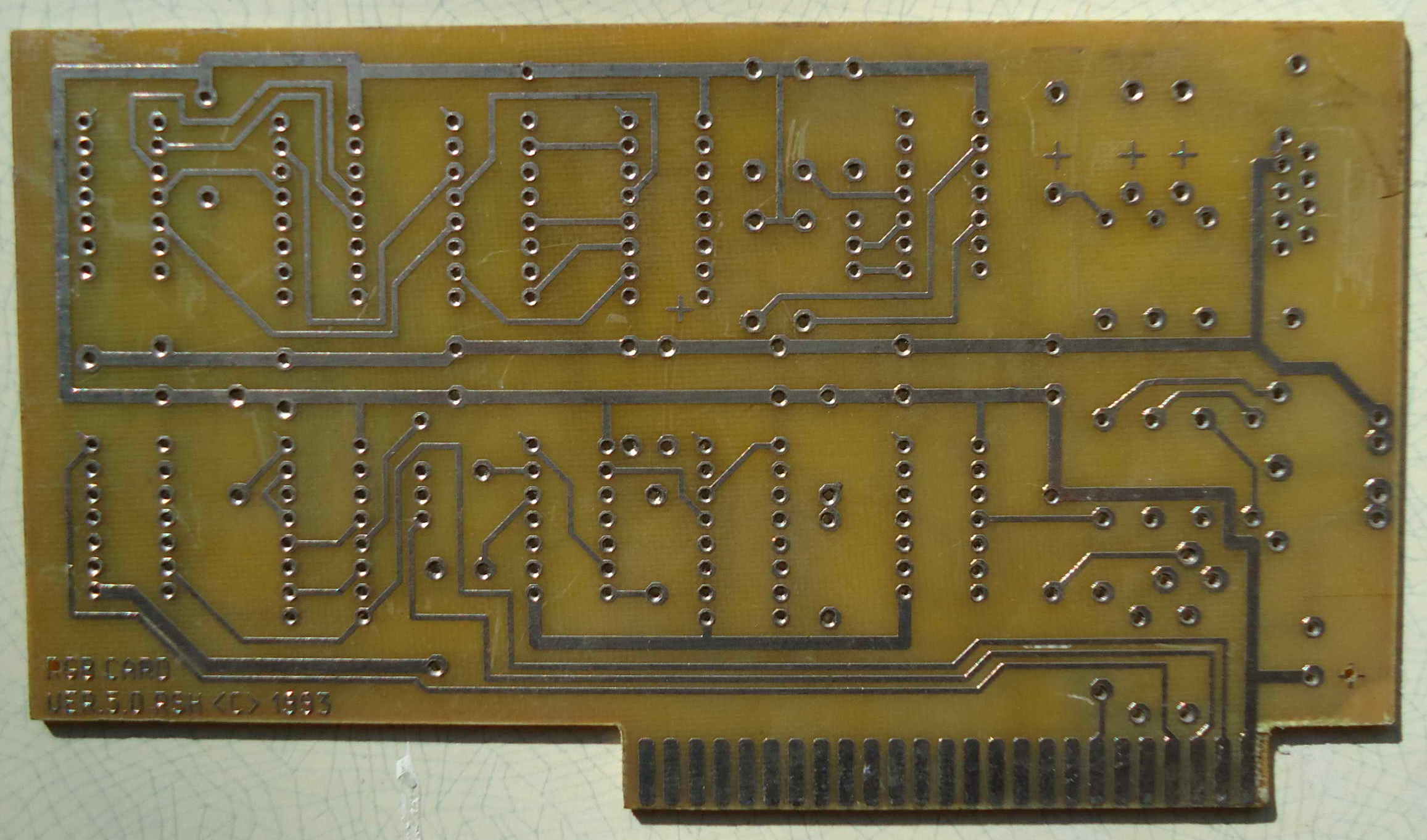

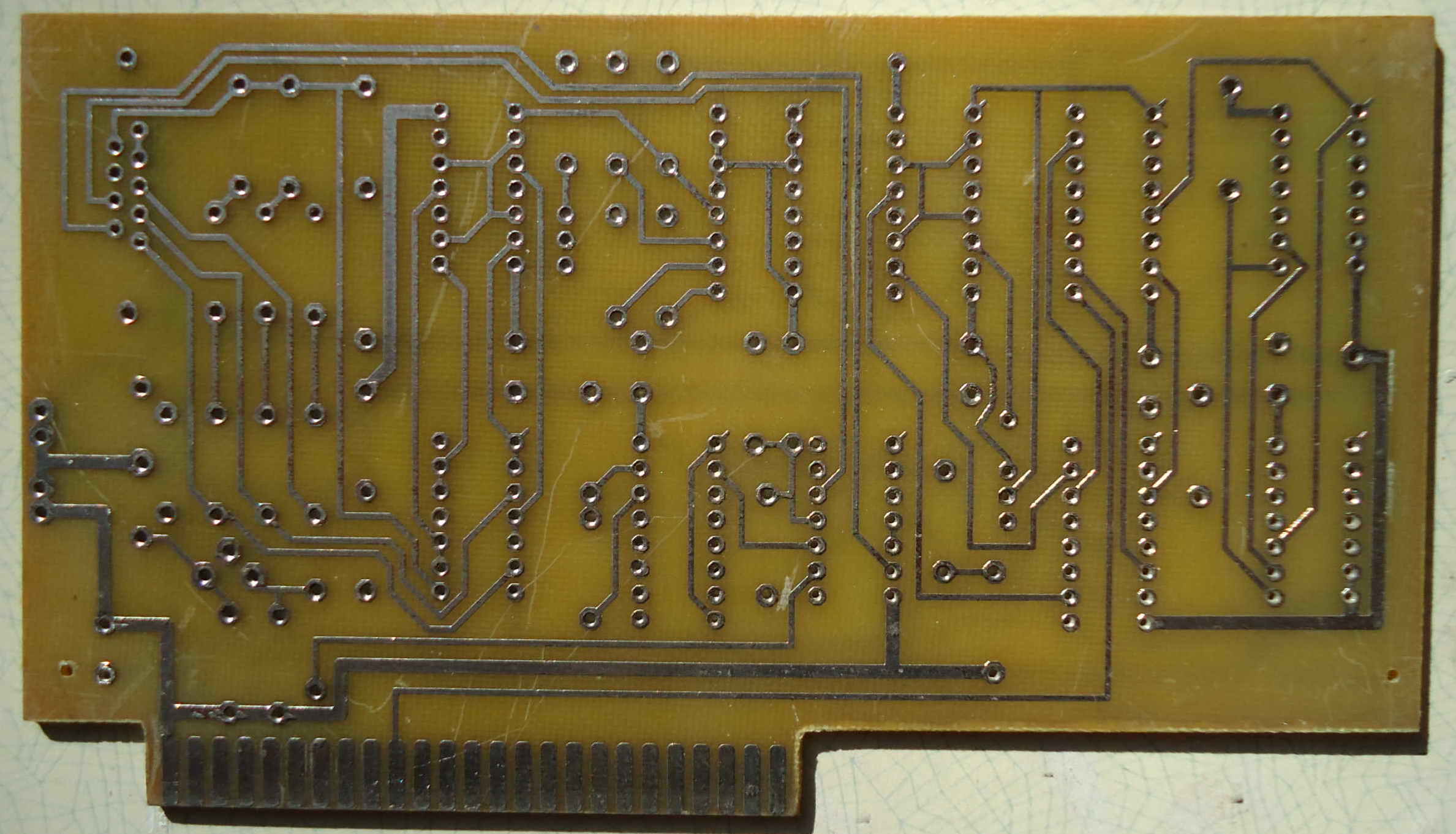

RGB card. Плата для получения цветного изображения на Правец на мониторах IBM CGA и советских мониторах Электроника, которыми комплектовались и классы АГАТ. На правец все необходимые для платы сигналы специально выведены на контакты 7 слота. Для Apple нужные сигналы заводятся с элементов матплаты. Перемычка J2 отвечает за инвертирование цветовых сигналов.

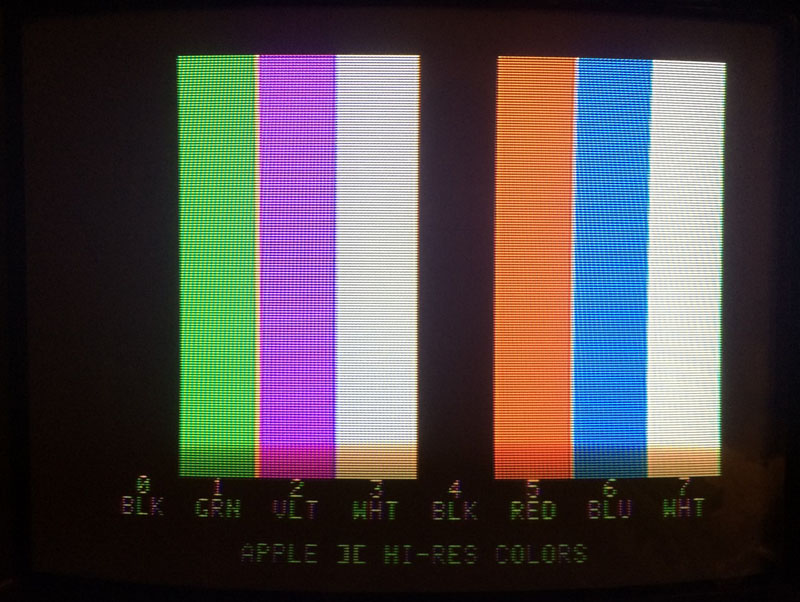

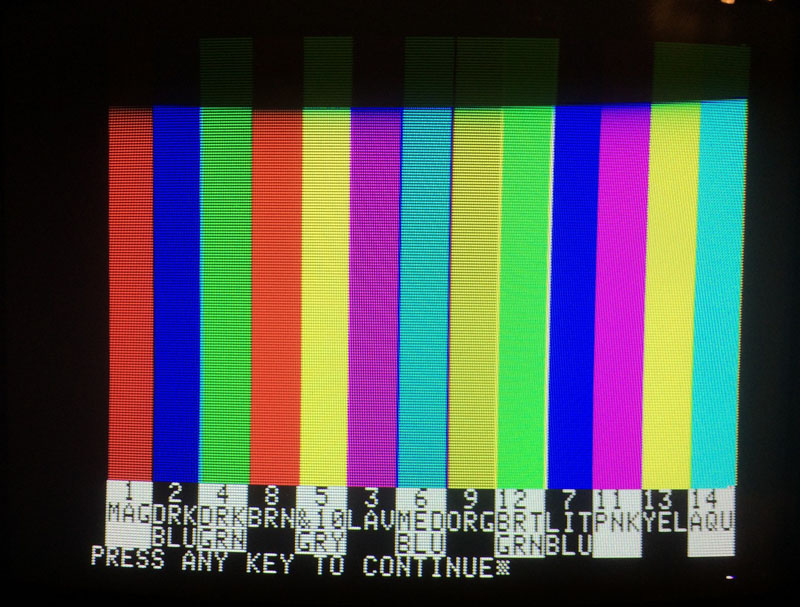

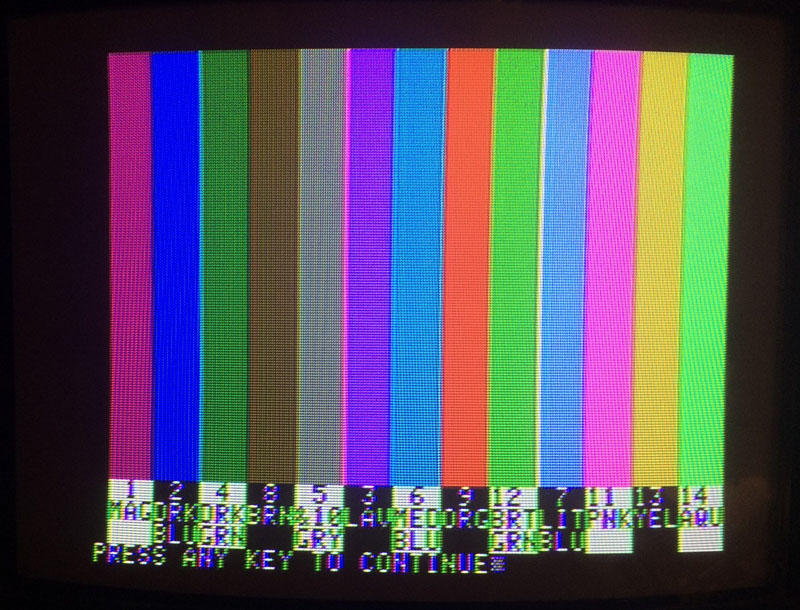

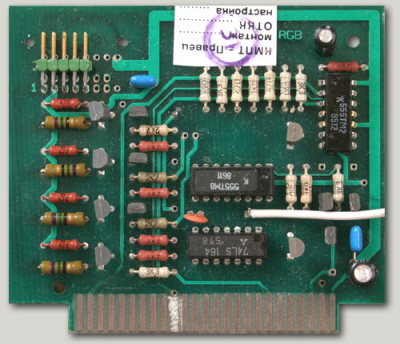

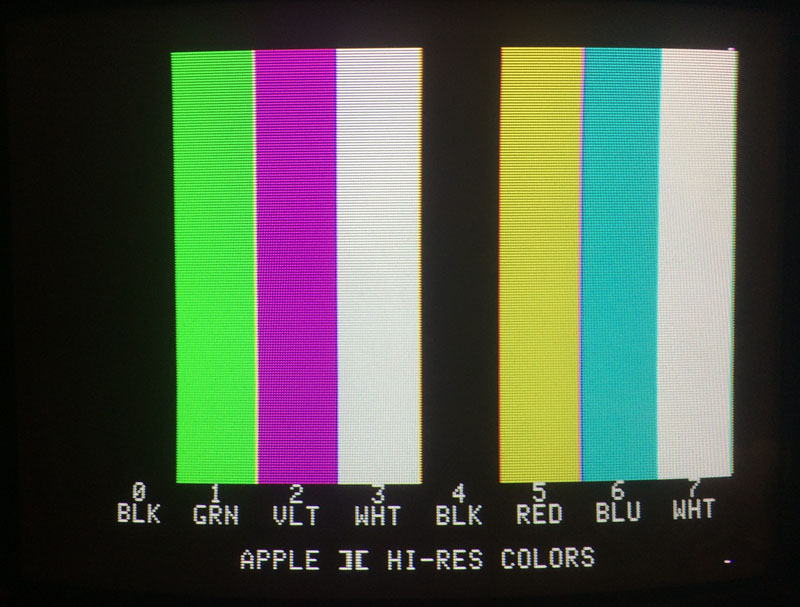

Самое интересное, что штатная плата RGB для Правец-8А и на тоже самое на борту Правец-8С работали некорректно и получаемые цвета не соответствовали описанию. Эта ошибка возникала из-за разных систем ТВ - в APPLE была американская система NTSC, а в Болгарии и в СССР - PAL или SECAM и первичные цвета были разные. В NTSC - это голубой, желтый и пурпурный, а в PAL и SECAM - красный, зеленый и синий. На плате "Вариант" получили все цвета, которые должны были правильно отображаться - всего 16 цветов и они точно соответствовали описаниям Правец и APPLE. В больших играх, таких как KING QUEST, Prince of Persia и других по цветам Правец-8 работал лучше и красивее, чем IBM XT или AT с CGA видеоадаптером.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
