Unknown Card

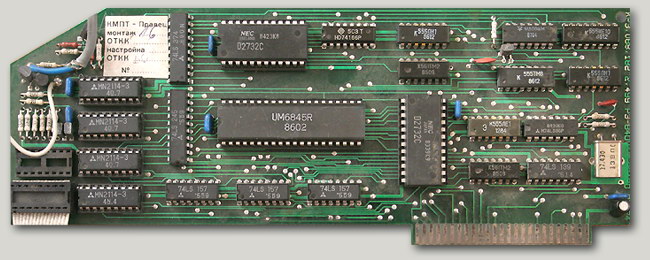

Что-то, что улучшает графику Правец - памяти 2 килобайта - ровно под одну страничку 80x24 и хватит. Таких плат под apple ii вагон был. Причем, им нужен был отдельный монитор - там пиксельклок в районе 17 МГц. С текстовыми страницами самого apple эти платы не пересекались - можно было два монитора подключить и видеть отдельно текст с apple, отдельно с этой платы. Вот насчет кабеля (левый нижний угол) есть сомнения. На language card используется динамическое ОЗУ, поэтому удобно брать ras, cas и мультиплексированные адреса с системной платы. Но на плате 80x24 статическое ОЗУ MN2114, ему эти сигналы нафиг не нужны. Так что это может быть какой-то совсем другой кабель. К таким платам часто подключалось световое перо. Кроме того, это может быть разъем для видеосвитчера - переключателя видеосигналов, который позволяет использовать один монитор с компом. И видеть картинку и с системной платы и с платы 80x24. (Не одновременно, конечно.)

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
