Мост 840
Это устройство, собственной разработки, имеет небольшой размер и два основных разъёма - системной шины, близкой к агатовской и Extended Parallel Port (точнее, его ответная часть). Это устройство (мост) может через параллельный порт PC со скоростью около 140 кб/с передавать данные между PC и периферийными контроллерами Агата. Не любыми, к сожалению.
Страничка с обслуживающим софтом + Help по использованию.

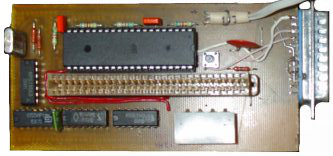

Опытный экземпляр
Основное назначение - быстрое и точное создание образов агатовских дискет. Разработан софт для поддержки агатовского контроллера дисководов 840к. Мост позволяет читать дискеты как в DSK-формате (обычный образ диска), так и в EIM (raw-данные, в том числе с многократным чтением), измерять скорость вращения дисковода, проверять работу моста. Ручной анализ EIM-файлов позволяет в некоторых случаях восстановить сбойные блоки дискет, в том числе обнаруживать и исправлять довольно неприятную ошибку "двойных" секторов (в случае неуверенного чтения поля адреса стандартный драйвер иногда "путает" поля данных разных секторов, не имея эффективной возможности обнаружить ошибку). Програмное обеспечение работает под MS-DOS-совместимой системой, за исключением полноэкранного редактора EIM-файлов - он сделан под FreeBSD с использованием библиотеки ncurses. Возможна также запись данных на дискету.

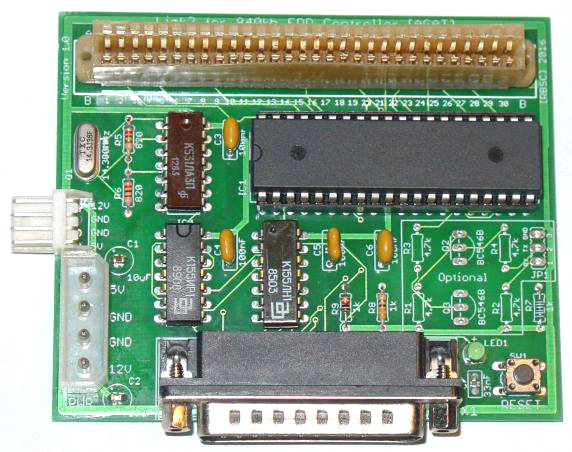

Серийный экземпляр подготовлен
Wierzbowsky
Мост построен на базе контроллера ATmega16, работающего с частотой 14,3 МГц, кроме него на плате расположено несколько ТТЛ-микросхем, которые образуют тактовый генератор, близкий к оригинальному генератору Агата.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
