Контроллер Card-93

Автор: Олег Архангельский. Ленинград 1992 год. НТК Спрайт
Тестовое По: Ольга Архангельская.

Инструкция по эксплуатации. Санкт-Петербург 1994. DJVU 3Мб.

Прошивка микросхемы к155ре3.

Построенный на микросхеме кр1818вг93 контроллер, позволял читать дискеты, записанные на ДВК, PC, Спектруме...
Интересной особенностью разработки было то, что этот контроллер, в неактивном состоянии, мог пропускать сигналы шины дисковода сквозь себя - для того, чтобы не мешать работать с дисководом штатному контроллеру 840 кб. Т.е. одним дисководом могли поочерёдно управлять два разных контроллера. Так же обратите внимание на разъём системной шины - нарисован на плате, а не напаян, как в заводских модулях.

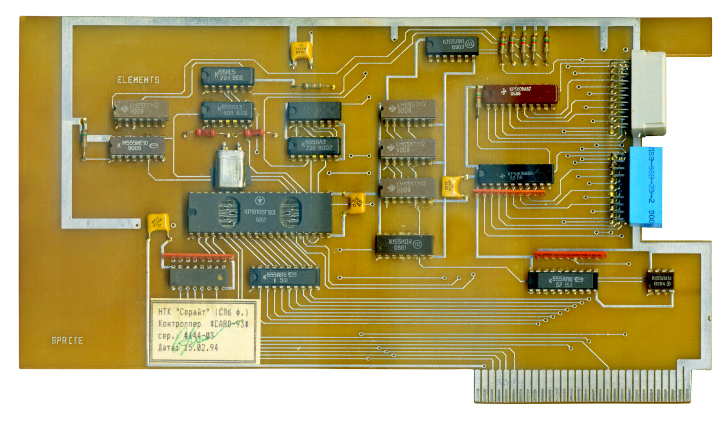

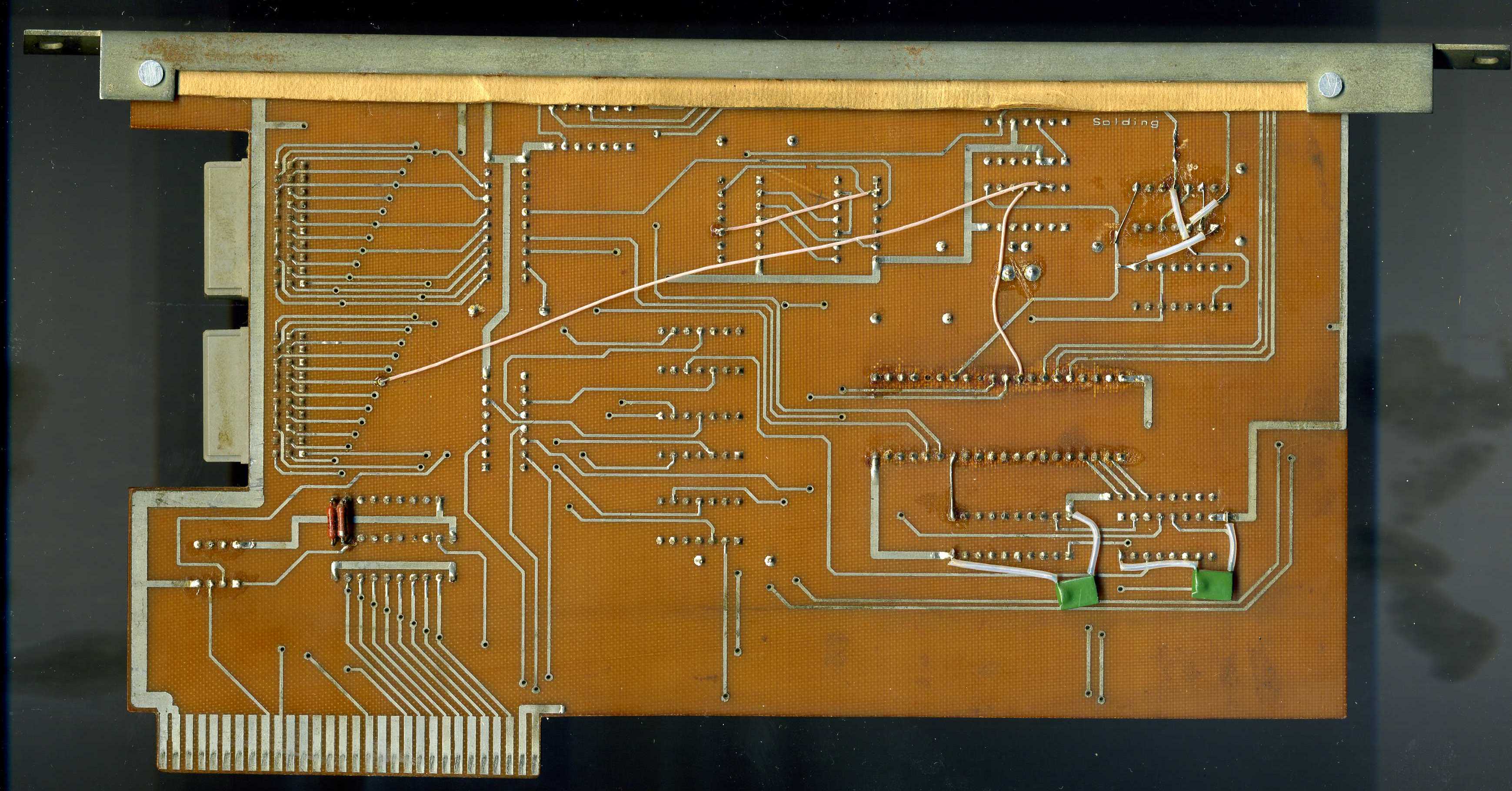

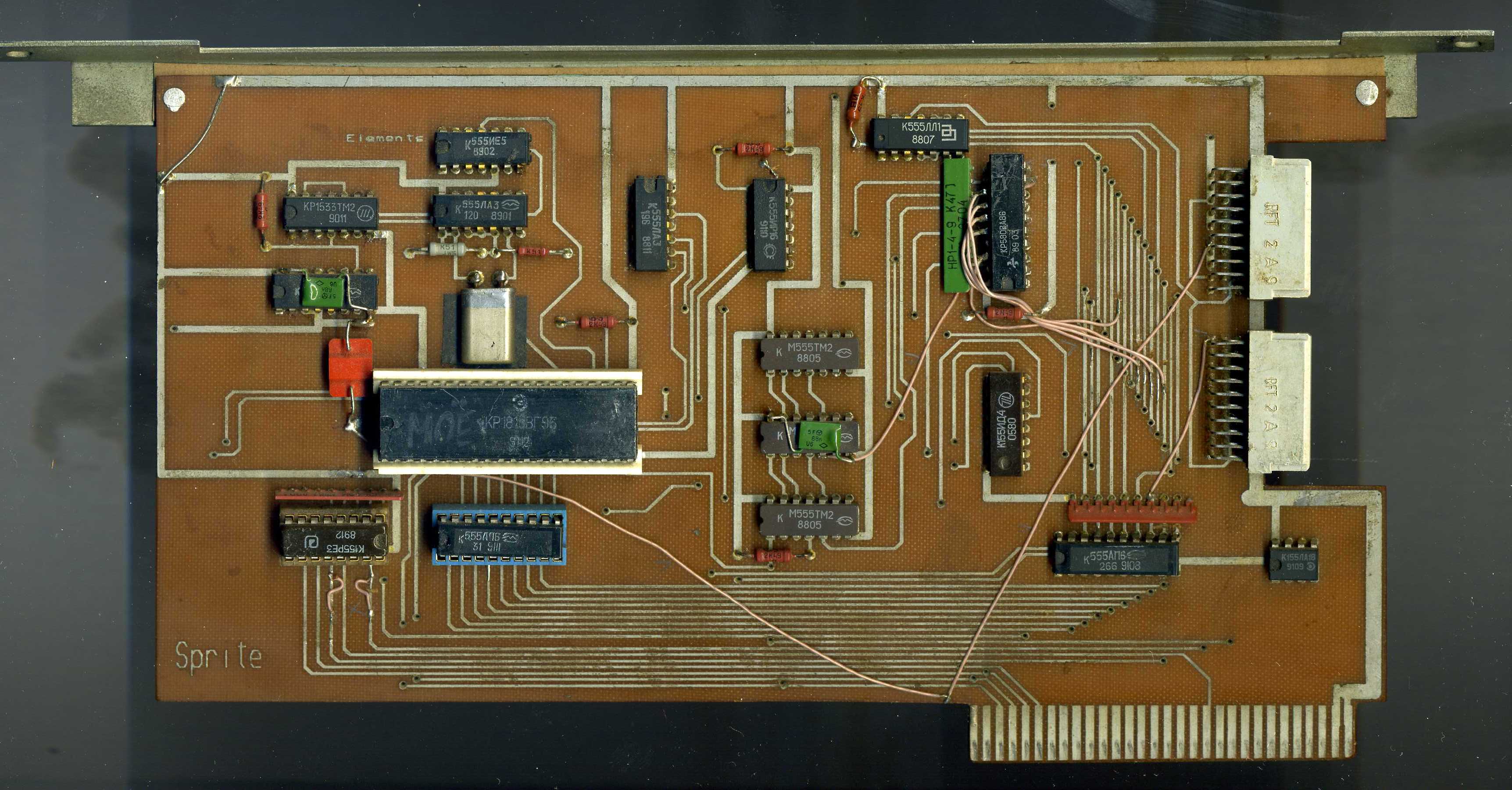

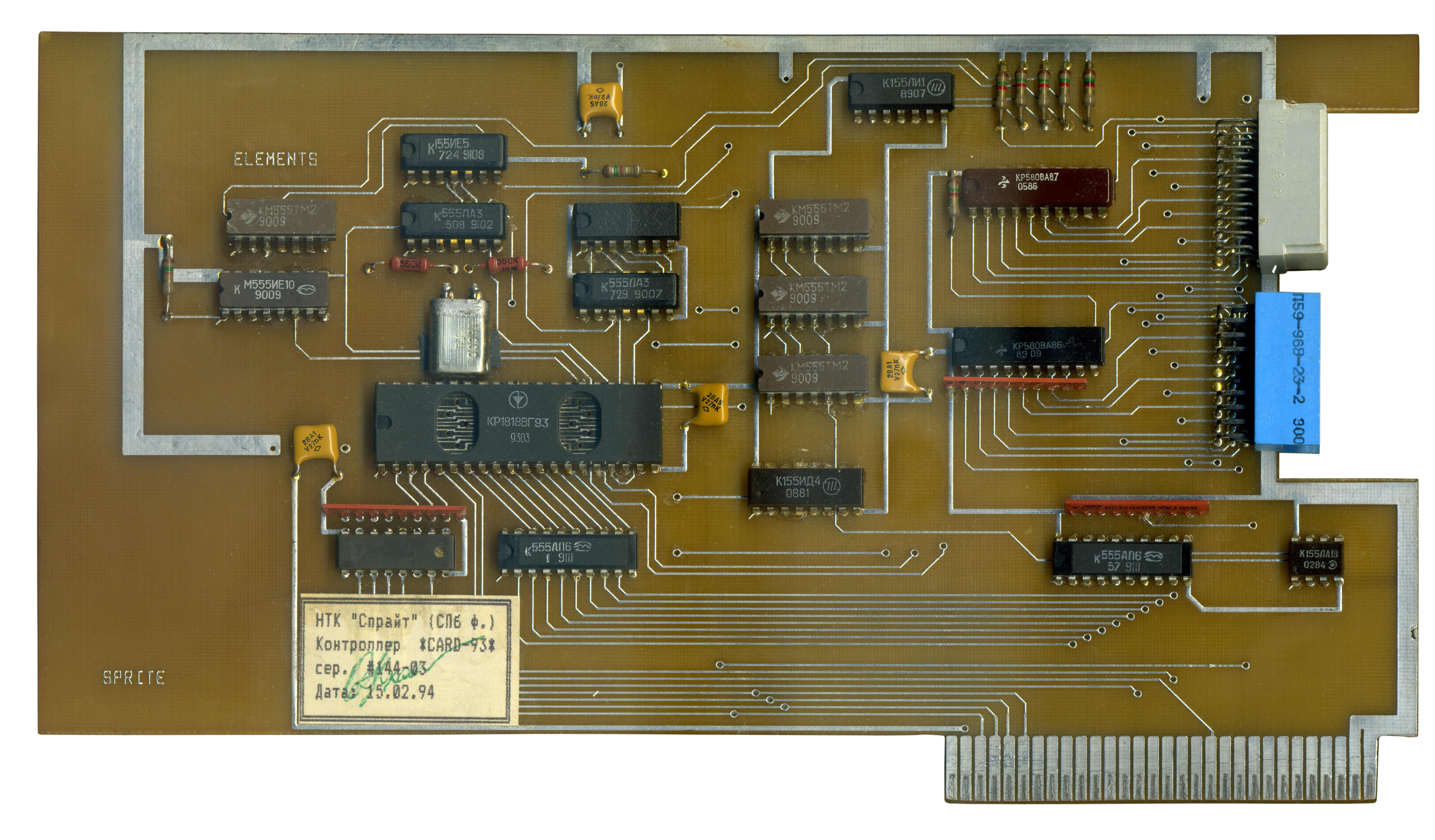

Фото опытного экземпляра такой платы: 1, 2

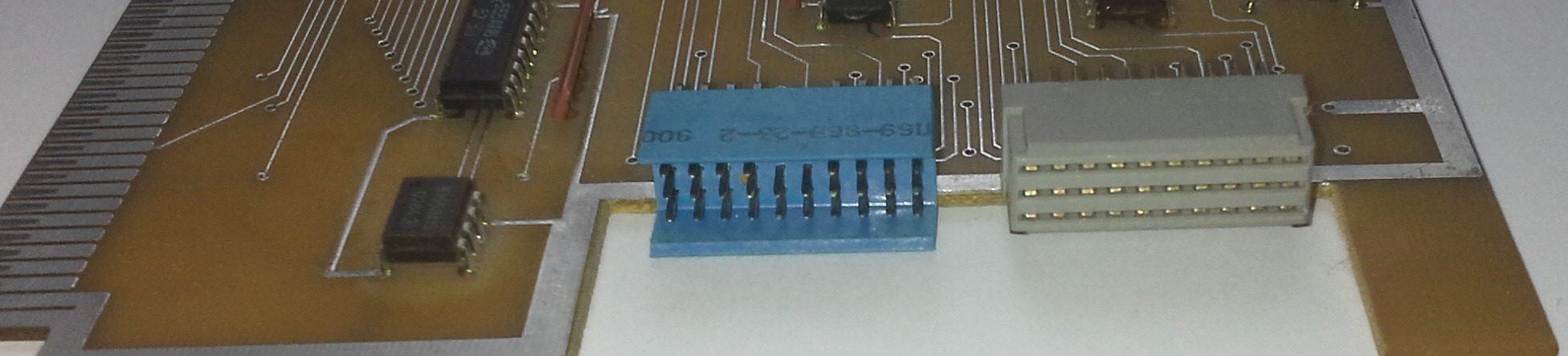

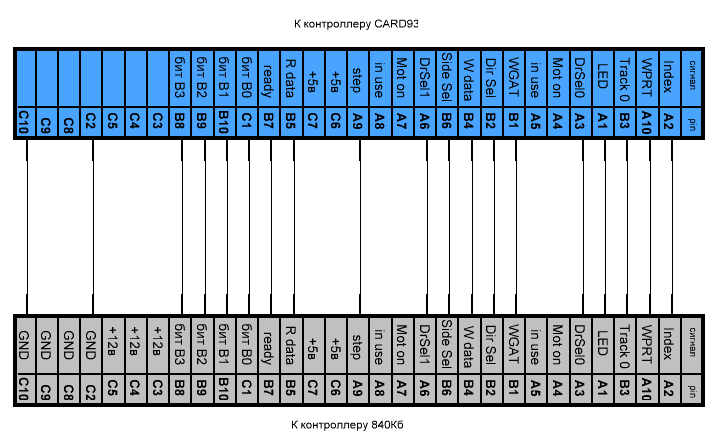

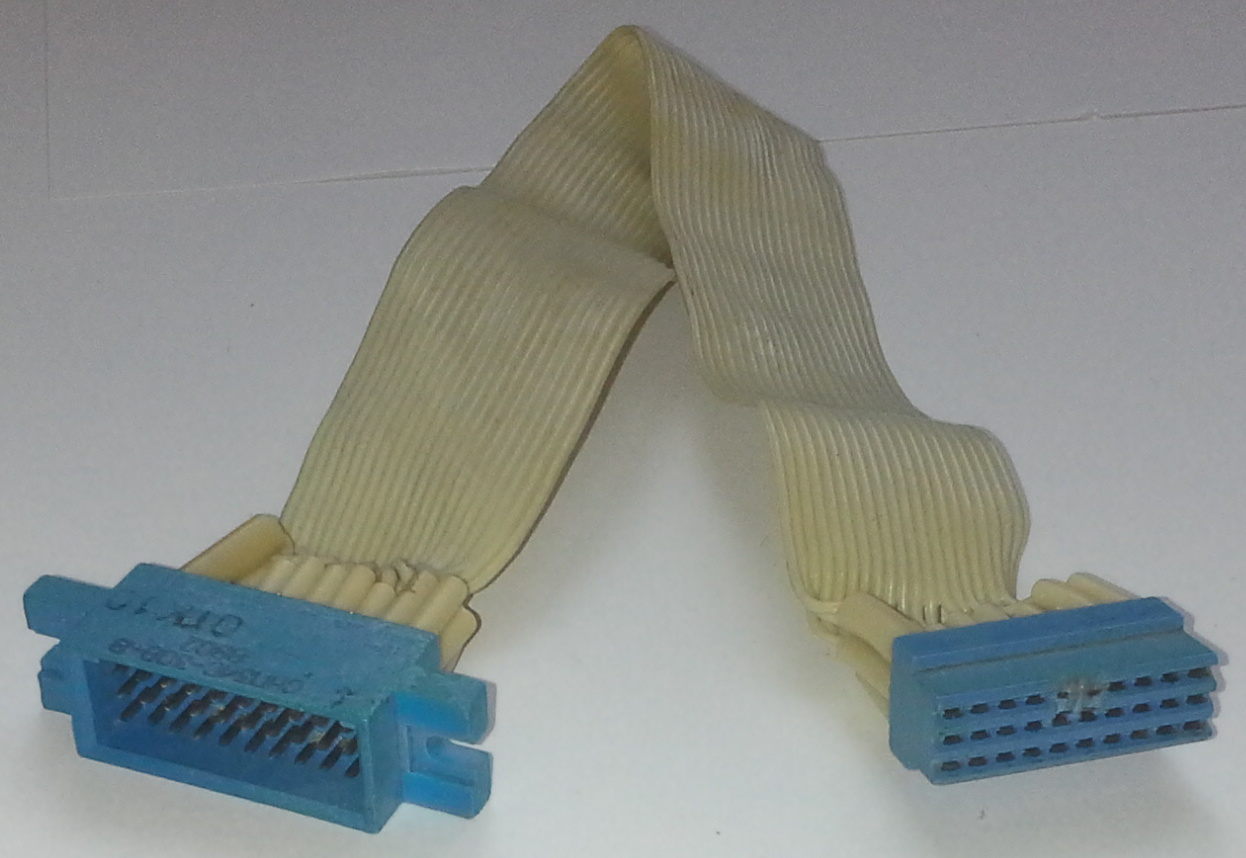

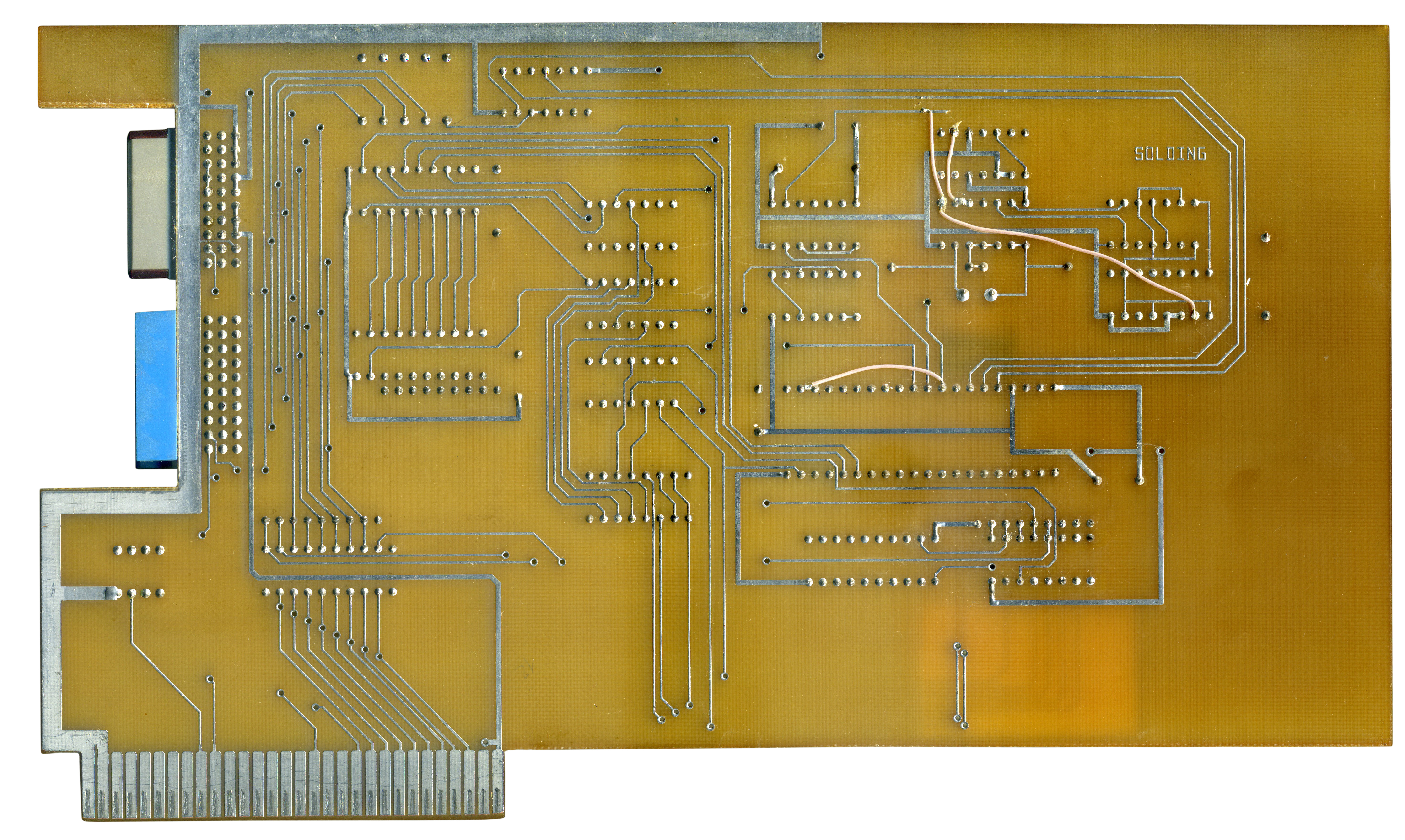

См. также: фото с стороны разъемов, фото кабеля.

* * *

Архив с тестовым ПО.

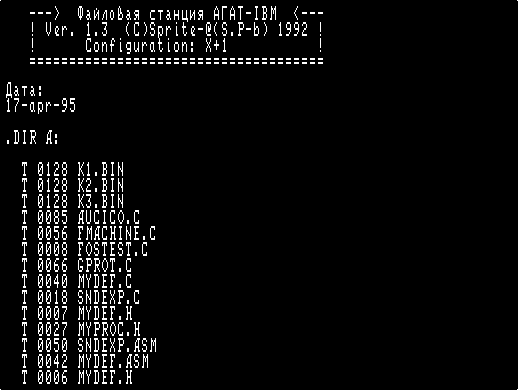

Прилагаемое к контроллеру демонстрационное программное обеспечение работает с форматом IBM 360Кбайт и обеспечивает работу с подкаталогами, просмотр текстовых файлов, копирование файлов с диска в формате IBM на диск в формате Агат и наоборот.

Так же известно ПО для дисков в других форматах (720, 800) и расширенной системой конвертирования (таблицы и БД) между форматами IBM и Агат. Кроме того, для этого контроллера существовало ПО сторонних разработчиков - тиражирование защищенных дисков для спектрума, корвета, БК.

* * *

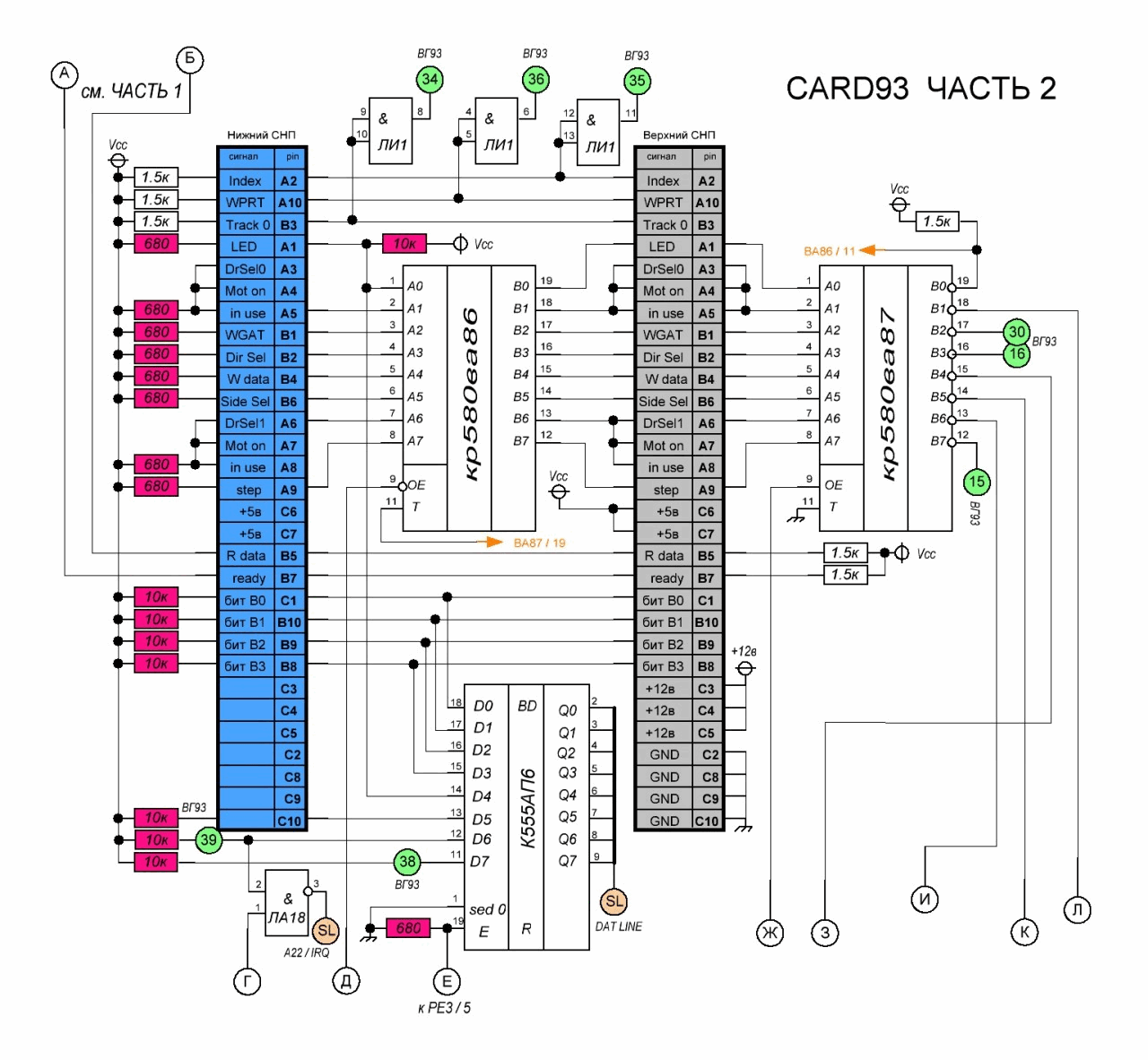

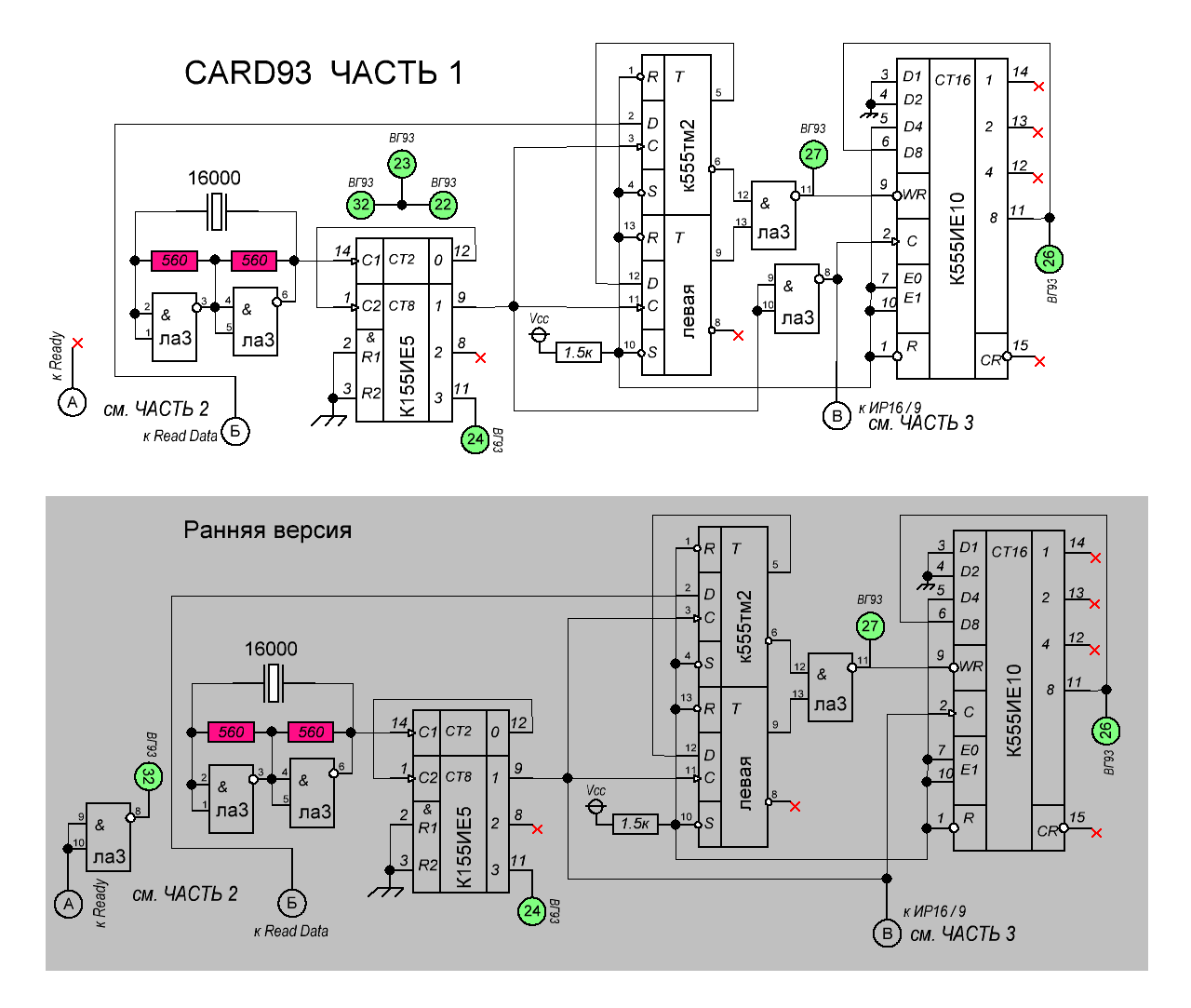

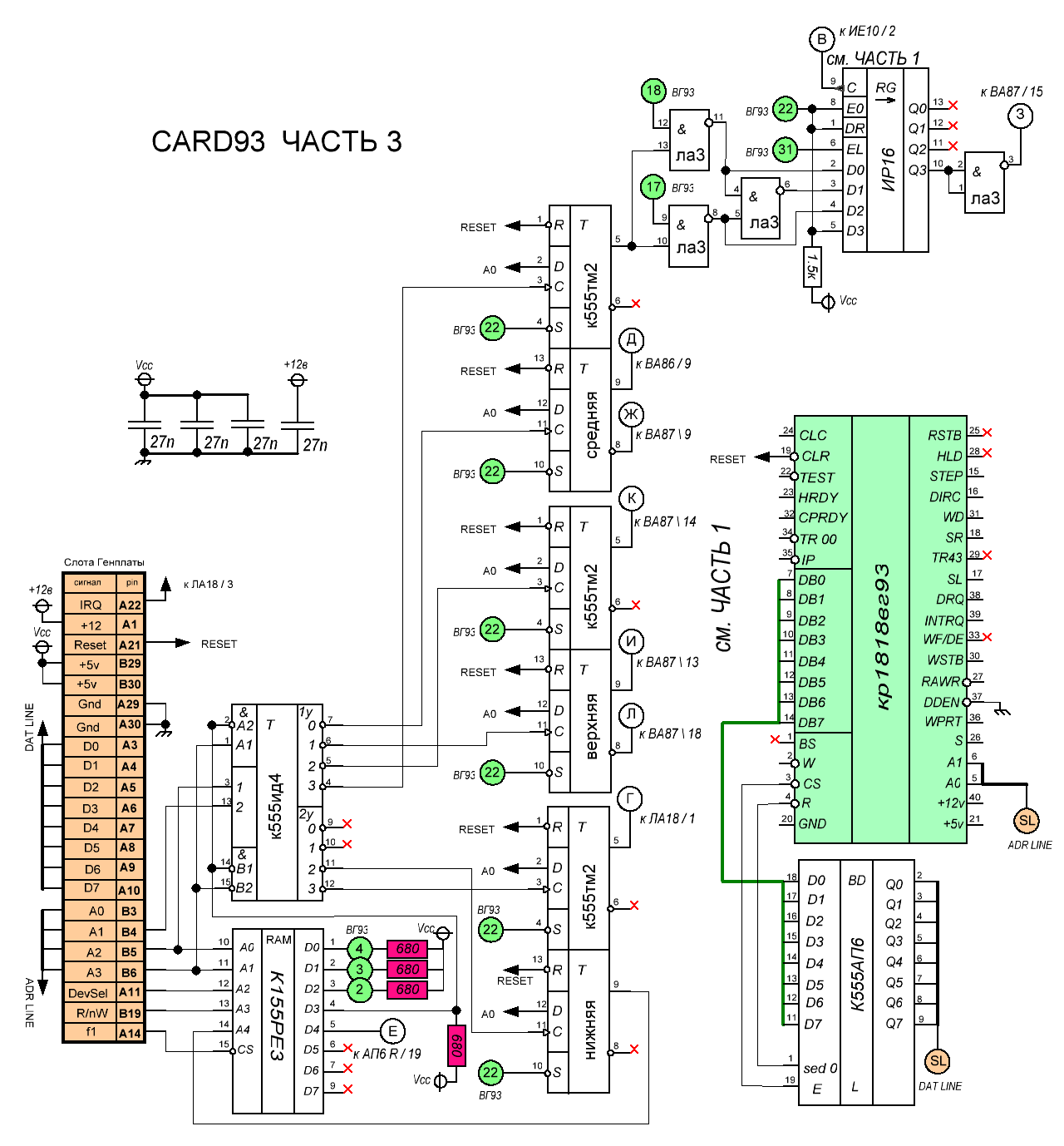

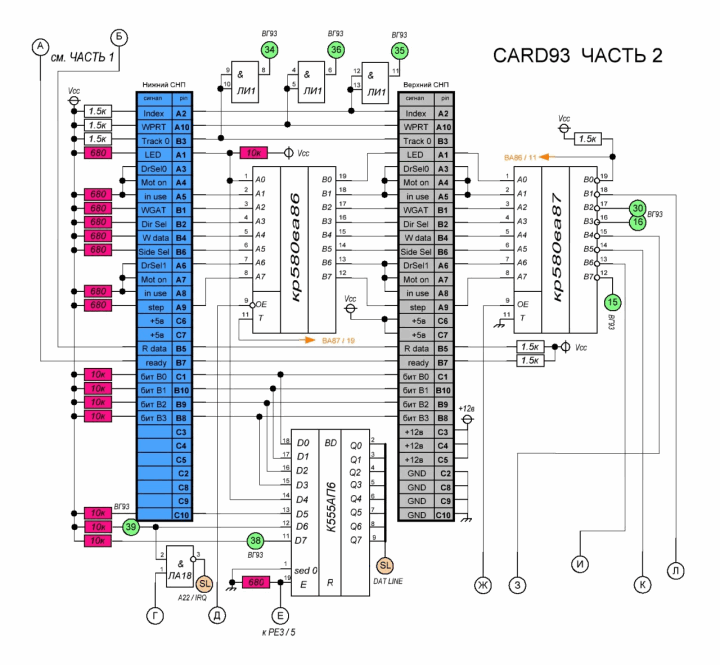

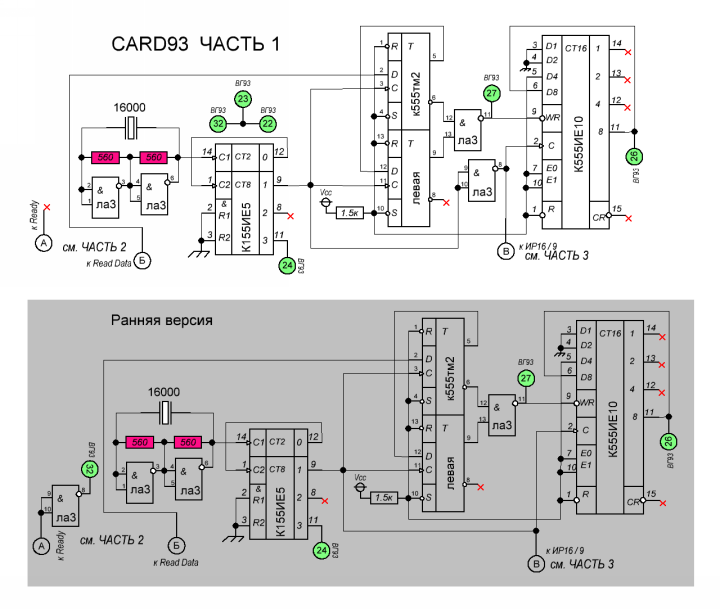

Официальная схема. КС2.089.193.

1,44 тут не поддерживается: тактовая частота у ВГ93 1 МГц и не переключается, а главное, процессор не сможет переварить битрейт 500 Кб/с. Нет загрузочного ПЗУ, вероятно контроллер не предназначен для "холодного старта". Но, похоже, это всё просто не было в приоритете, иначе НТК "Спрайт" всё бы реализовал в лучшем виде, можно не сомневаться.

В позднем варианте сигнал READY считается всегда установленным. Для возможности подключать HD дисководы, которые сигнал Ready не формируют.

Есть предкомпенсация записи, правда сигнал TR43 от ВГ93 не используется, и управлять предкомпенсацией надо программно. Типовой сепаратор данных - такой вариант очень часто встречается (существовали и более продвинутые варианты, но они использовались редко).
Есть линия запроса прерывания, отключаемая. То есть, некоторые операции, контроллер может выполнять без участия процессора, и потом ему сигналить. Так что, чтение/запись на этом контроллере будет работать лучше, чем например у Liberty Drive.

Удвоителя импульсов для сигнала STEP тут нет. То есть, на 80-дорожечном дисководе, чтение диска, записанного на 40-дорожечном, реализуется командами STEP IN и STEP OUT.

* * *
