Контроллер 140Кб
Это функциональный аналог контроллера Apple Disk][. Но копия совпадала лишь в используемых алгоритмах и программной совместимости - электронные схемы были различны.
См.также крупную статью Исследование КНГМД 140.
- Фг 3.089.105 - версия для Агат-7.
- Фг 3.089.173 - версия для Агат-9.
Они взаимозаменяемы, при смене прошивки от одного к другому.
105-й контроллер имеет расширенные возможности, и теоретически умеет работать с более навороченными дисководами. Штатно это не использовалось, дополнительные элементы/сигналы жили призраками, и были упразднены в 173-м.
В 1988 году, контроллеры и дисководы стандарта 140 ушли на второй план, поскольку в серию пошёл современный
Контроллер 840, полностью отечественной разработки.
См.также статью "У Агата был странный дисковод".
Схемы КНГМД 140. 105 и 173.
Прошивки КНГМД 140. 105 и 173.
* * *
Фг3.089.105 (плата в сборе). Печатная плата для неё имела своё обозначение Фг7.103.458, плюс обозначение ревизии. Применялась в Агат-7.

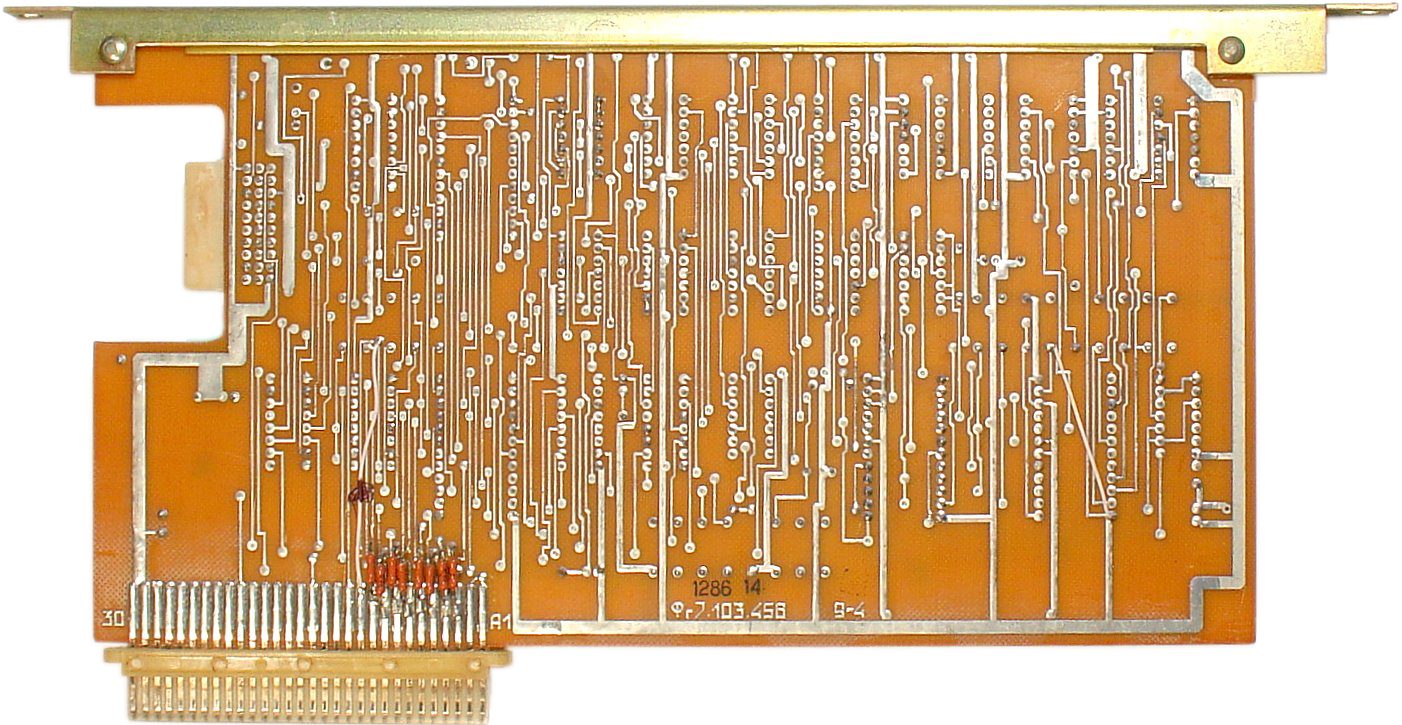

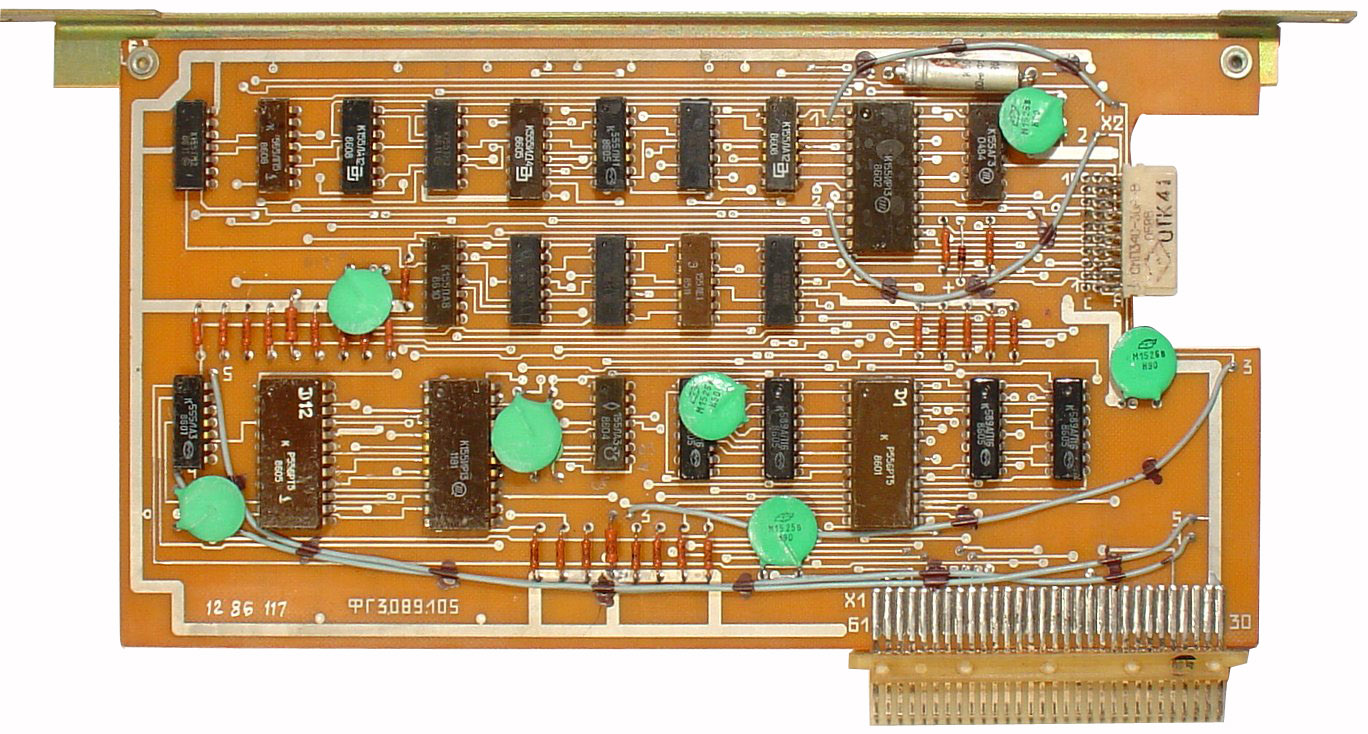

Ранняя версия 105-го контроллера. Ревизия 9-4 (бывают другие). Уже видны исправления на плате, перерезанные дорожки - это заводская модернизация.
* * *

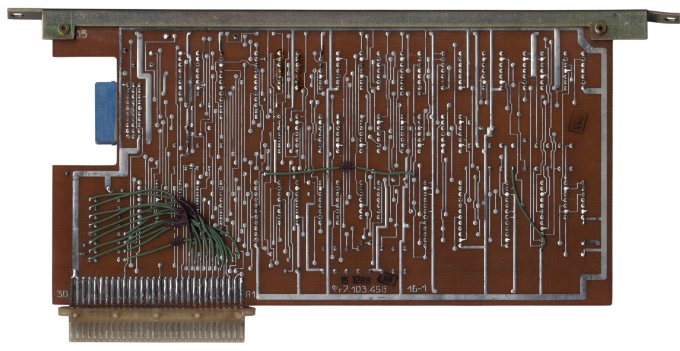

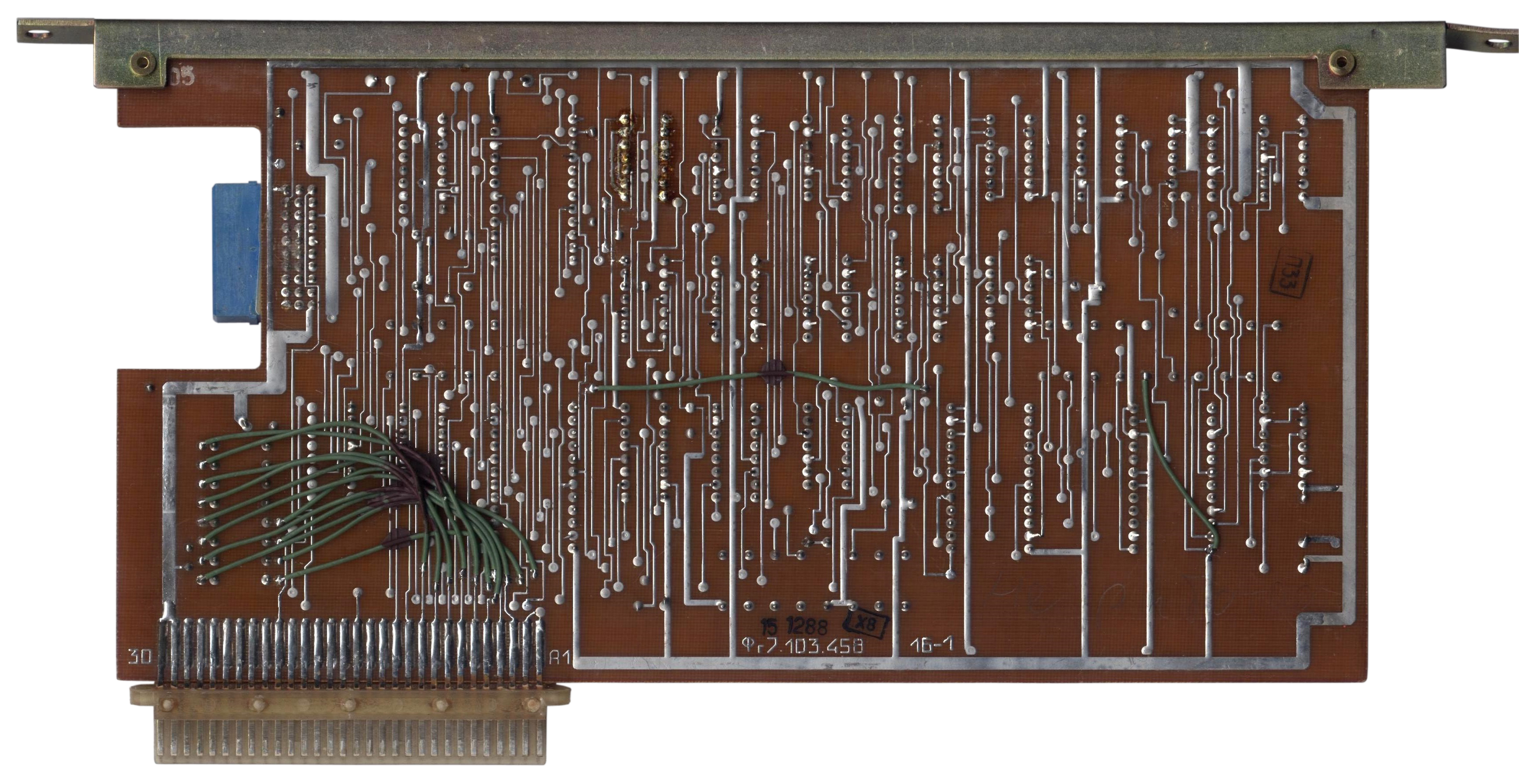

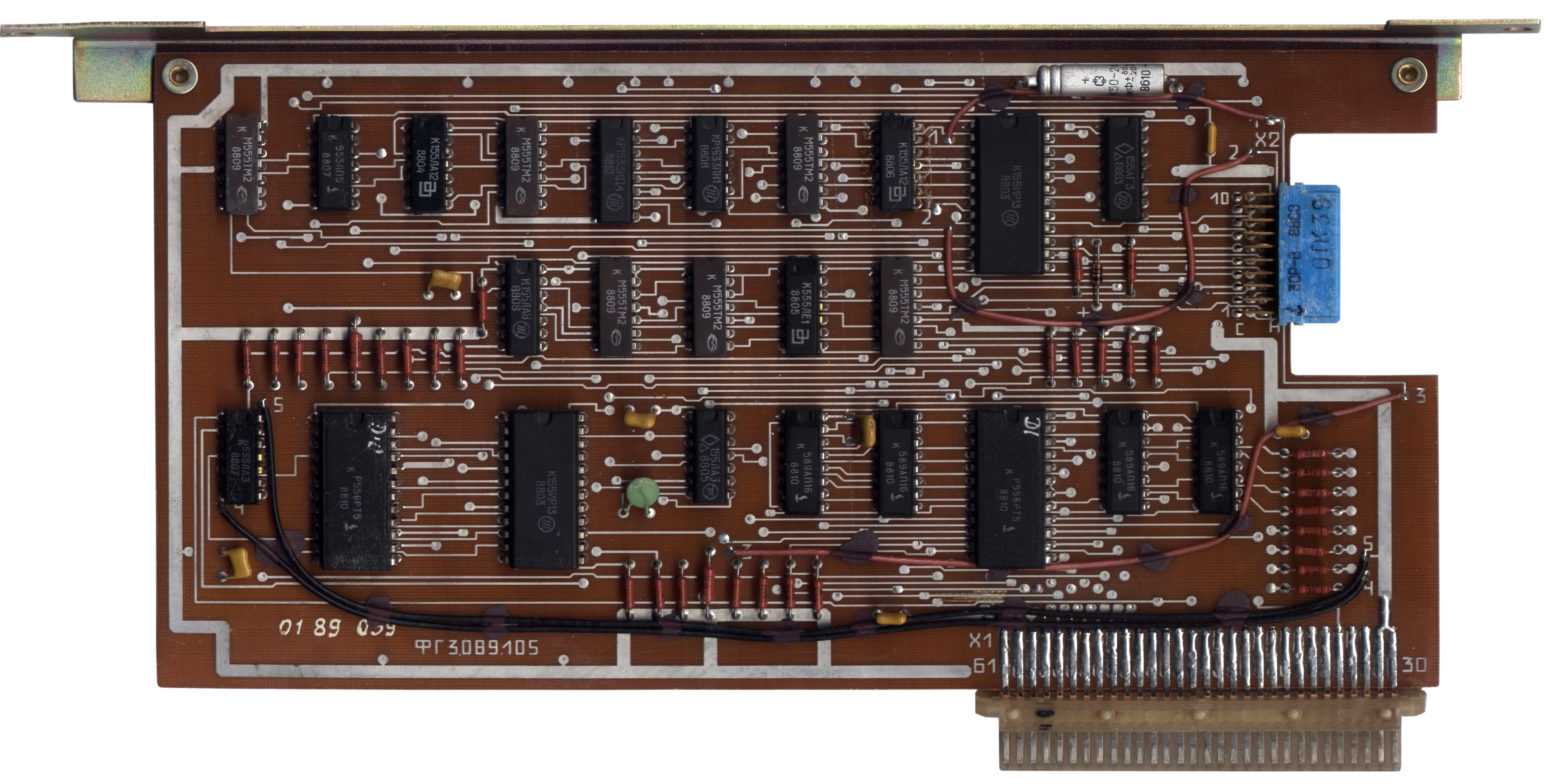

Поздняя версия 105-го контроллера. Ревизия 16-1 (бывают другие, напр. 12). Исправления уже частично интегрированы в топологию платы.
* * *

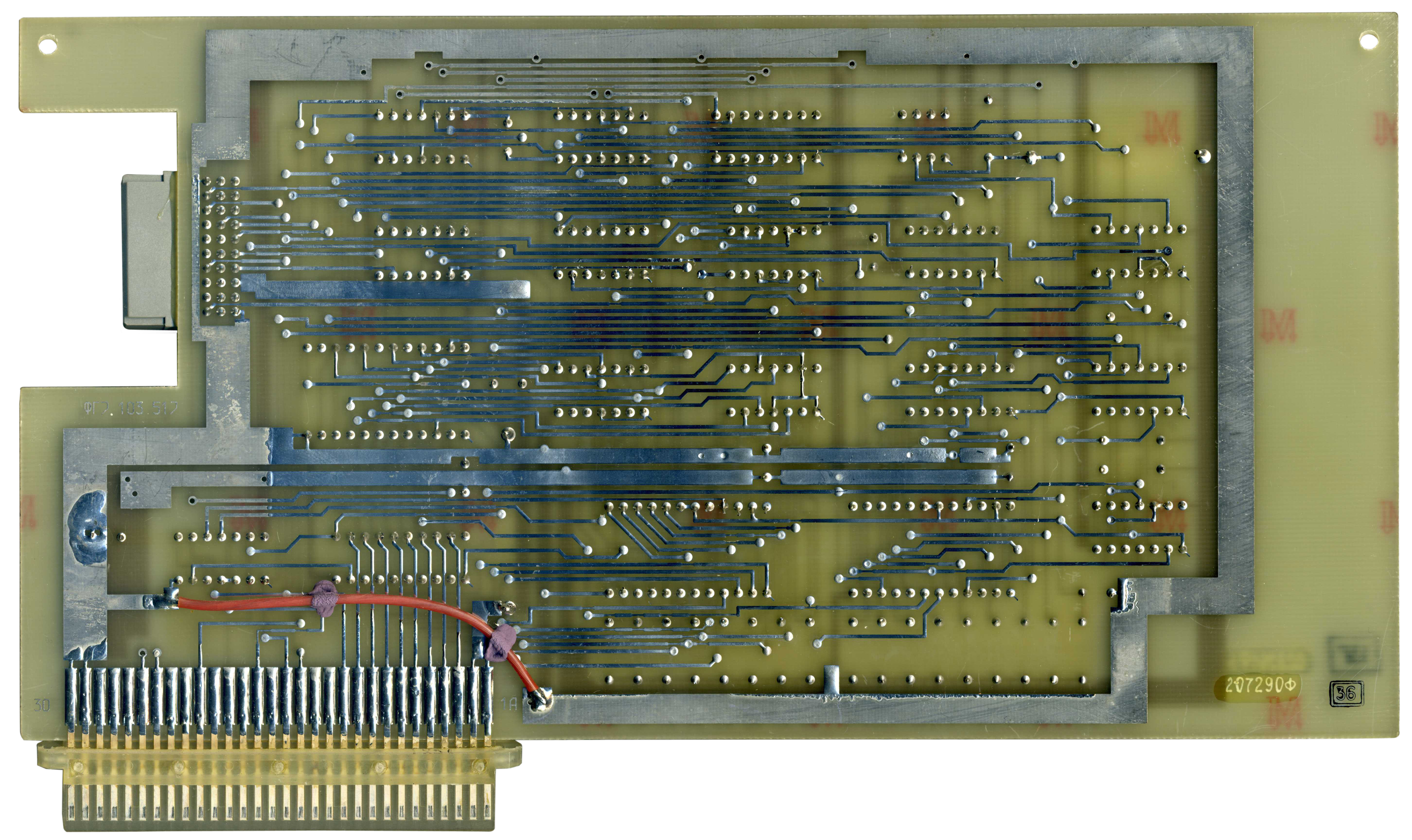

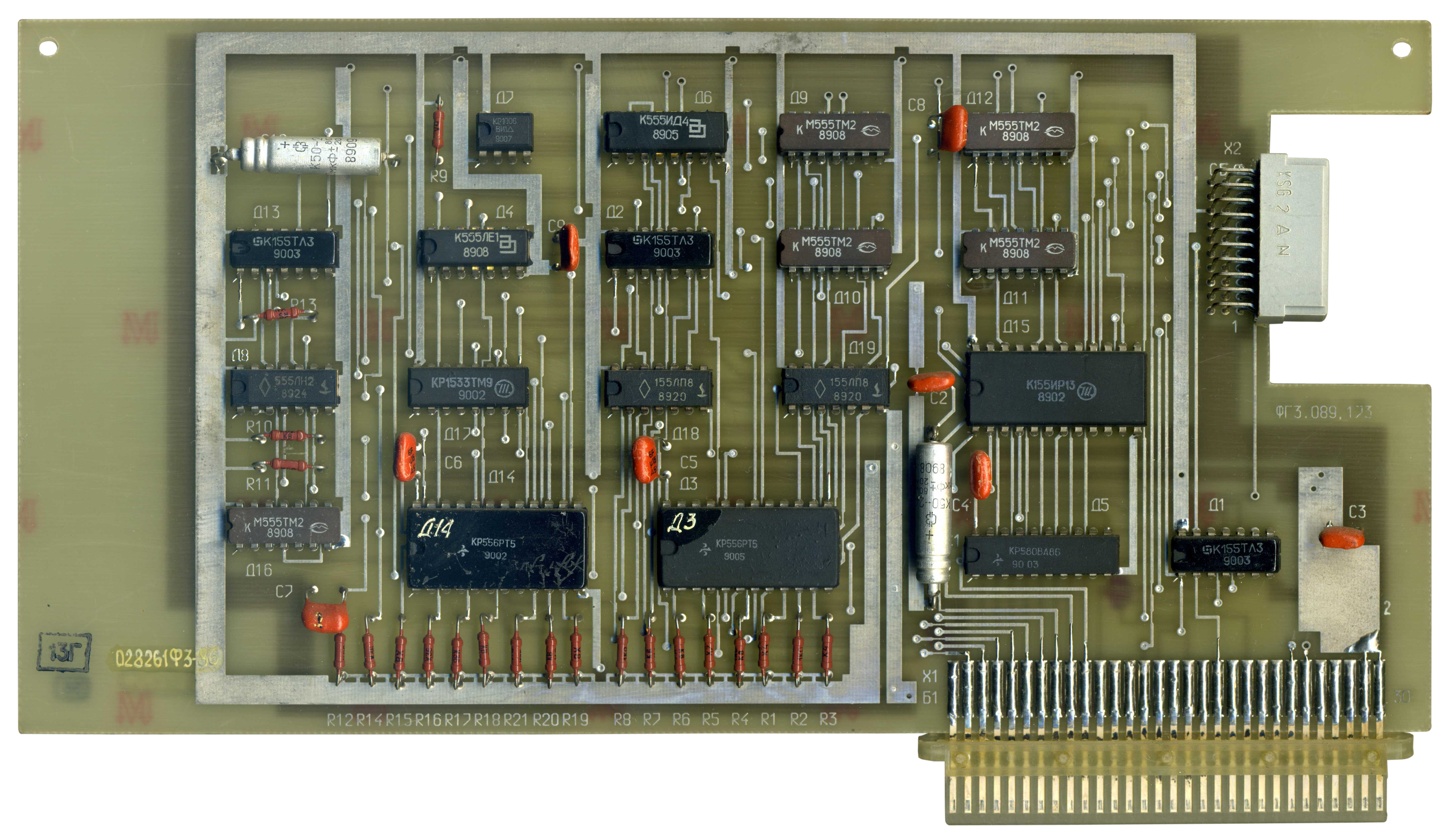

Фг3.089.173 (плата в сборе). Печатная плата для неё имела своё обозначение Фг7.103.517, не имеет ревизий. Применялась в Агат-9.
Контроллер НГМД. Техническое описание. ФГ3.089.173 ТО
* * *

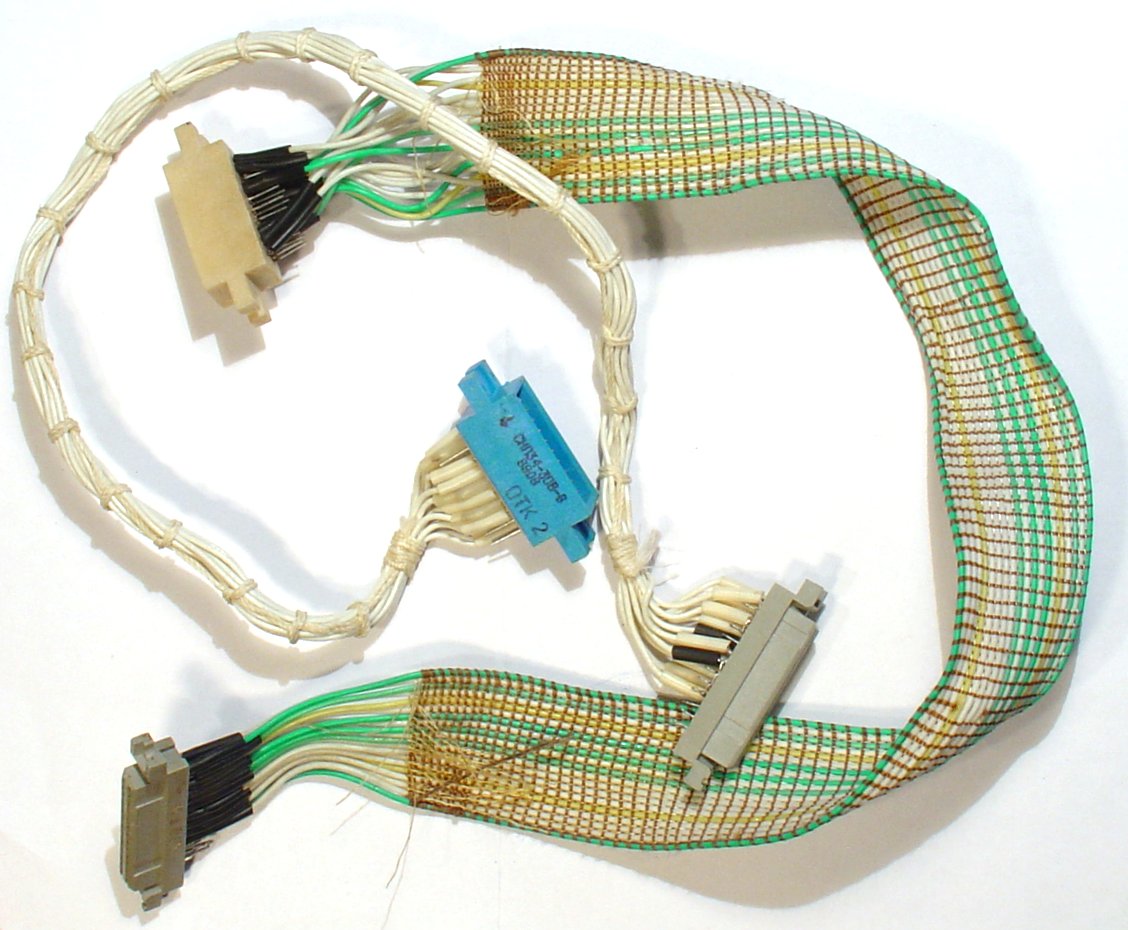

Кабель "контроллер-дисковод". Завод комплектовал контроллеры 105 и 173 жгутом ФГ 4.854.042.
Таблица для подключения одного или двух НГМД ЕС 5088.02(01) к контроллеру 140. С стороны контроллера разъем СНП-34. Дисководы ЕС (FDD 0 и FDD 1) имеют 26-ти контактные разъемы типа ELTRA (ПНР).
| СНП-34 | FDD 0 | FDD 1 | DISK ][* | Обозначение | Назначение |
|---|---|---|---|---|---|
| A1 | B6 | B6 | 16 | ДСЧ | Данные чтения |
| A2 | B4 | B4 | 20 | ЗЗП | Защита записи |
| A4 | B9 | B9 | 10 | ЗПС | Запись |
| A9 | B5 | B5 | 18 | ДЗПА | Данные записи |
| A8 | B7 | 14 | ВБ1 | Выбор накопителя 1 | |
| B7 | B7 | ВБ2 | Выбор накопителя 2 | ||
| C4 | B13 | B13 | 2 | Ф0 (D) | Фаза 0 |
| C5 | B12 | B12 | 4 | Ф1 (C) | Фаза 1 |
| C6 | B11 | B11 | 6 | Ф2 (B) | Фаза 2 |
| C7 | B10 | B10 | 8 | Ф3 (A) | Фаза 3 |
| A10 | A12,A13 | A12,A13 | 1,3 | GND | Общий |
| C1 | A10,A11 | A10,A11 | 5,7 | GND | Общий |
| C3 | A7-A4 | A7-A4 | 13,15,17,19 | +12 | Напряжение питания |
| C8 | B8 | B8 | 11,12 | +5 | Напряжение питания |
| C10 | 9 | -12 | Напряжение питания |
* Имеется возможность подключения к Агату оригинального НГМД от Apple ][. Привод Disk ][ может иметь разъем DB или пластиковый наконечник на жгуте, нумерация сигналов совпадает.
* * *

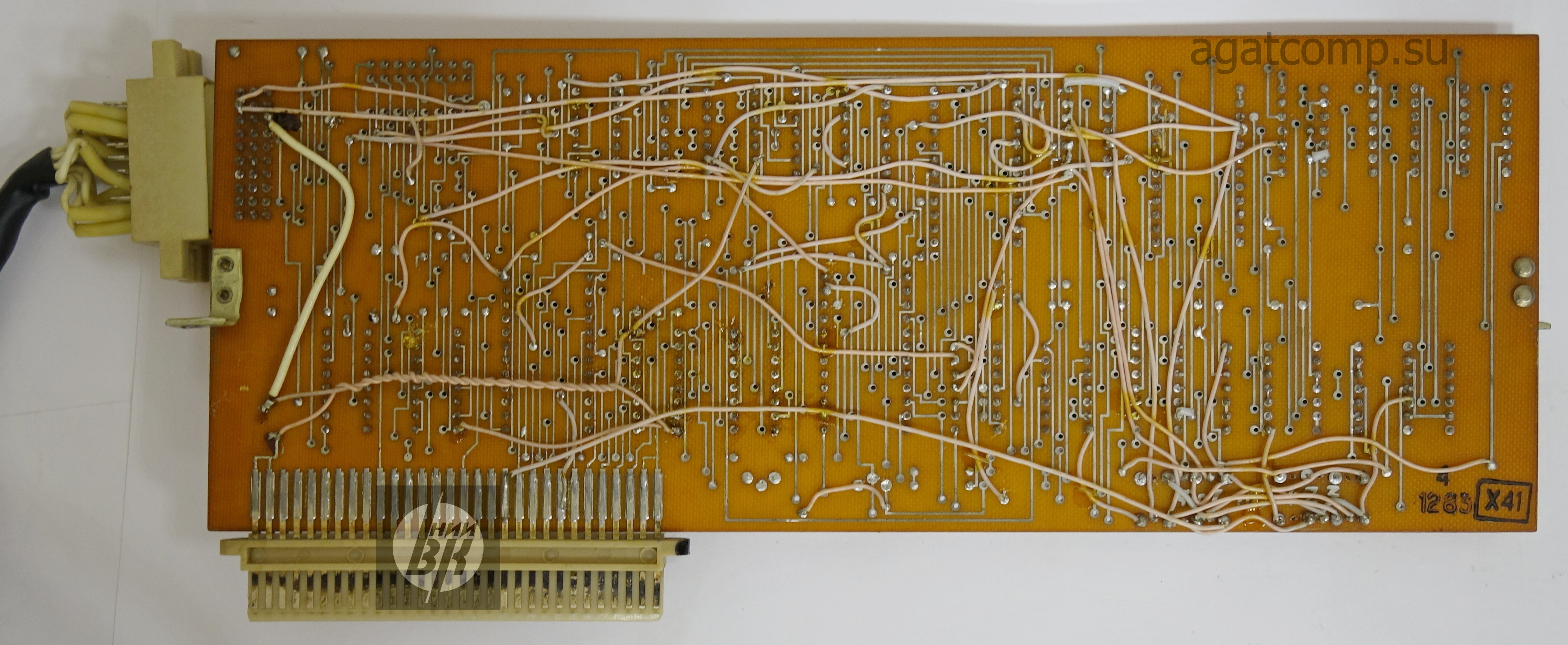

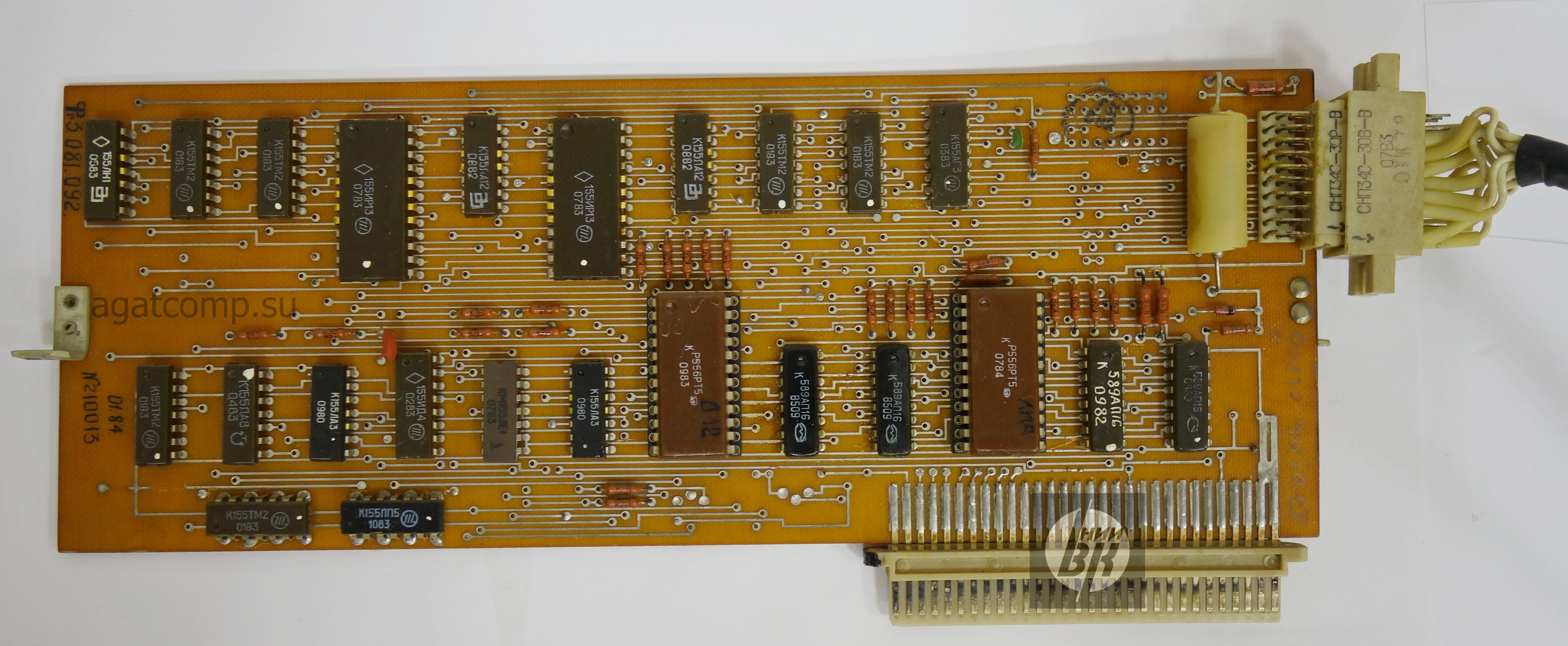

Фг 3.081.092 - версия для Агат-4.
Предшественник контроллера Фг 3.089.105. Из существенных отличий - только площадка под дополнительный разъем неизвестного назначения. Возможно, для подключения диагностического оборудования.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
