Контроллер 840Кб
Оригинальная разработка Андрея Филиппова, побочный продукт его же контроллера для винчестера. Передан в НИИВК как подарок. Предназначен для MFM дисководов. См.также крупную статью Исследование КНГМД 840.
Разработан в 1985 году, пошёл в серию с 1988-го, отодвинув на второй план Контроллер 140.
См.также статью "У Агата был странный дисковод".
Схемы электрические + сборочный чертёж + фотошаблон.
Ячейка контроллера НГМД. Техническое описание. ЯБ3.089.023 ТО.
HTML.
Прошивки контроллеров (два варианта).
* * *

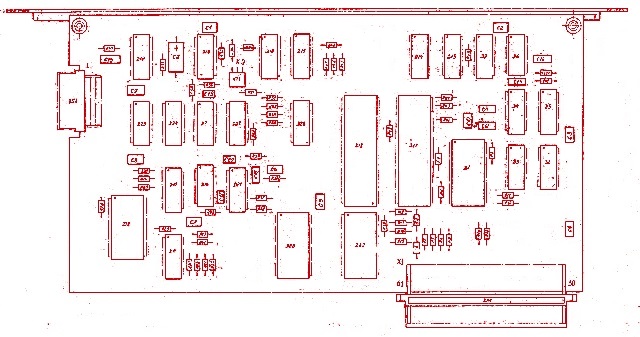

Яб3.089.023. Опытная версия контроллера (1986). Разъём дисковода с непривычной стороны, есть и другие отличия. В архиве сайта есть схема и сборочный чертеж, но это всё.
Группа сайта разыскивает такую версию контроллера, или его фотографии!
* * *

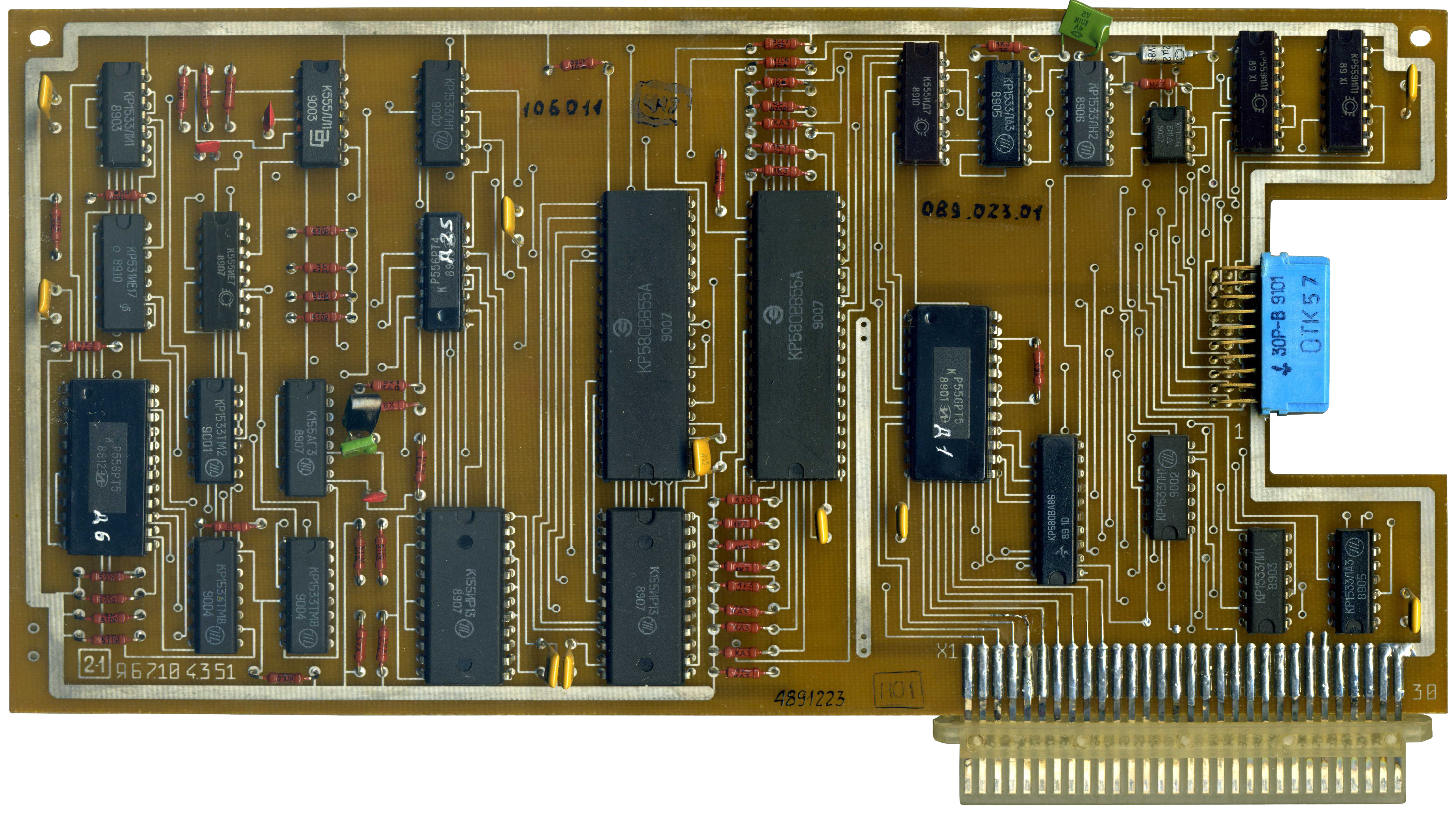

Яб3.089.023-01. Плата Яб7.104.351. Серийная версия контроллера.

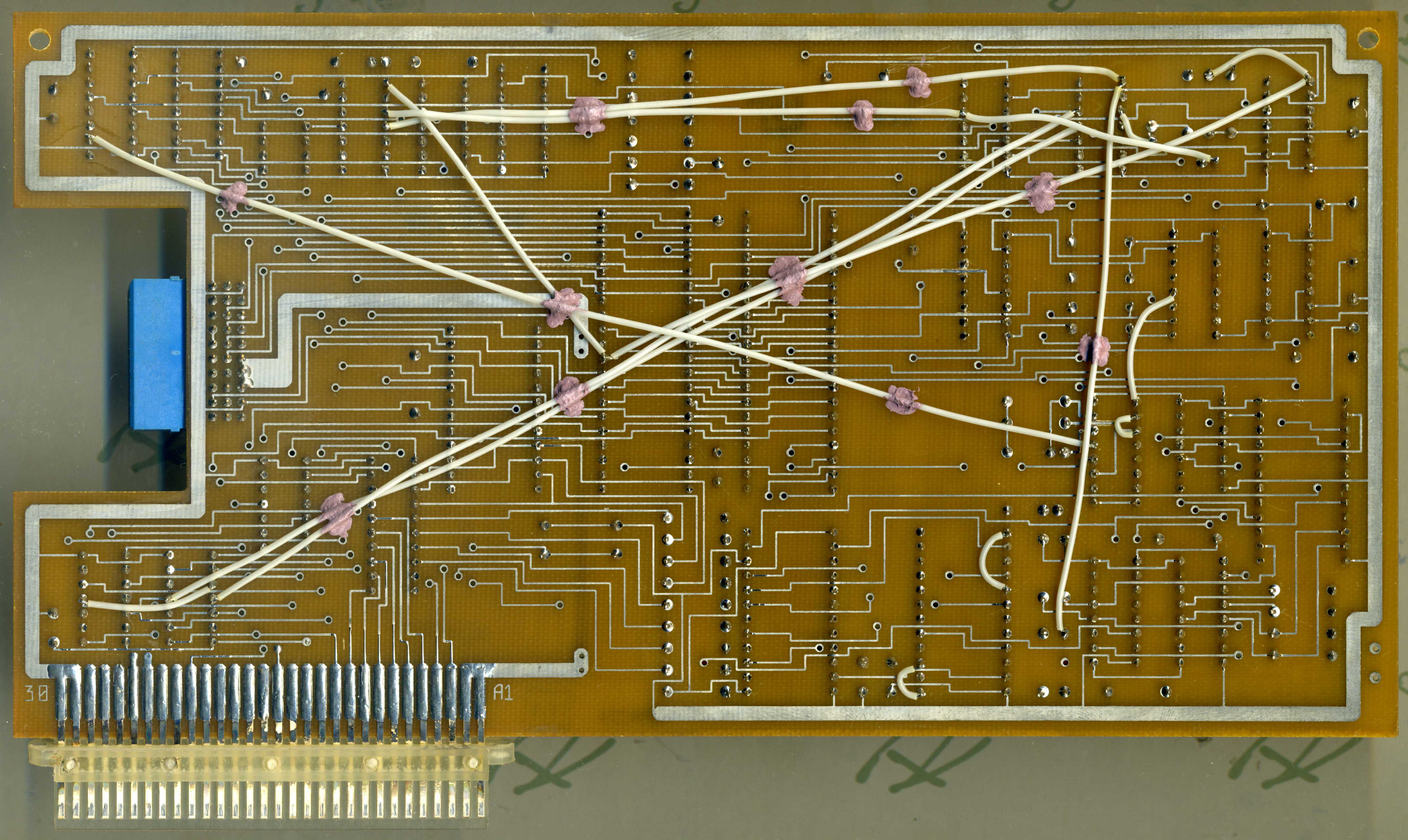

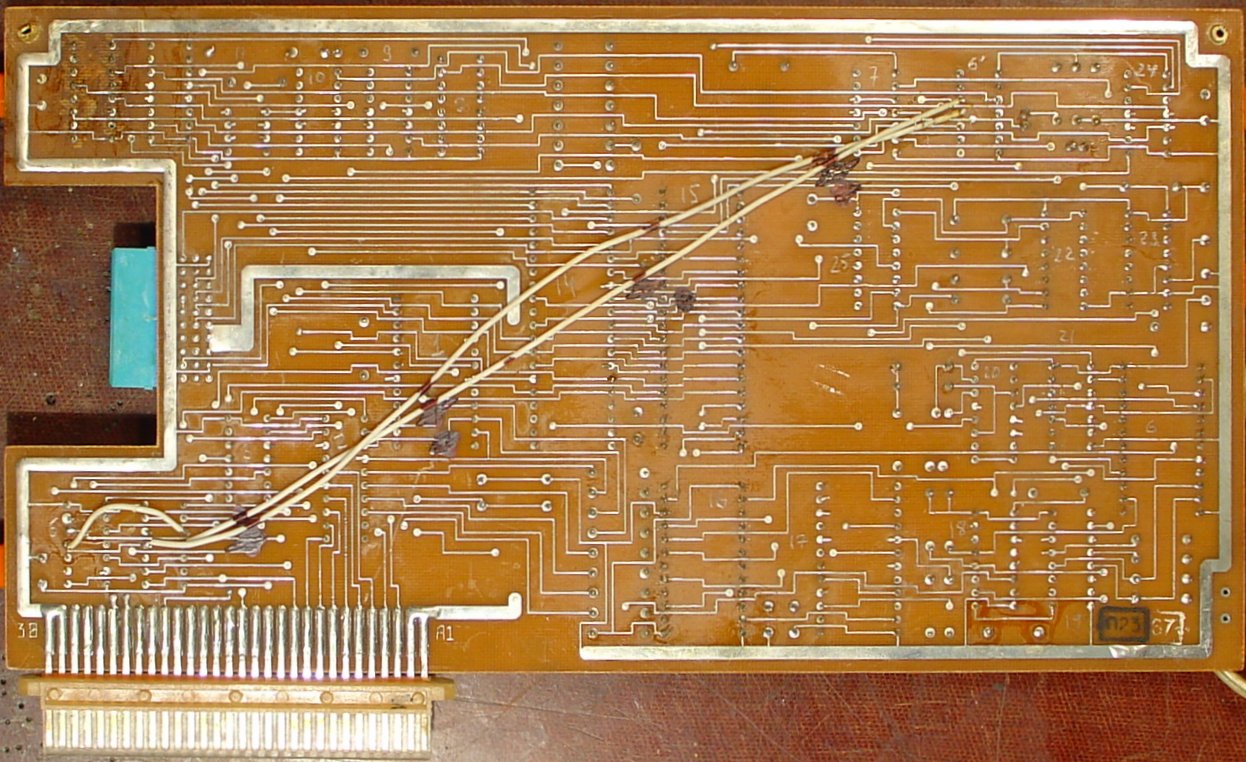

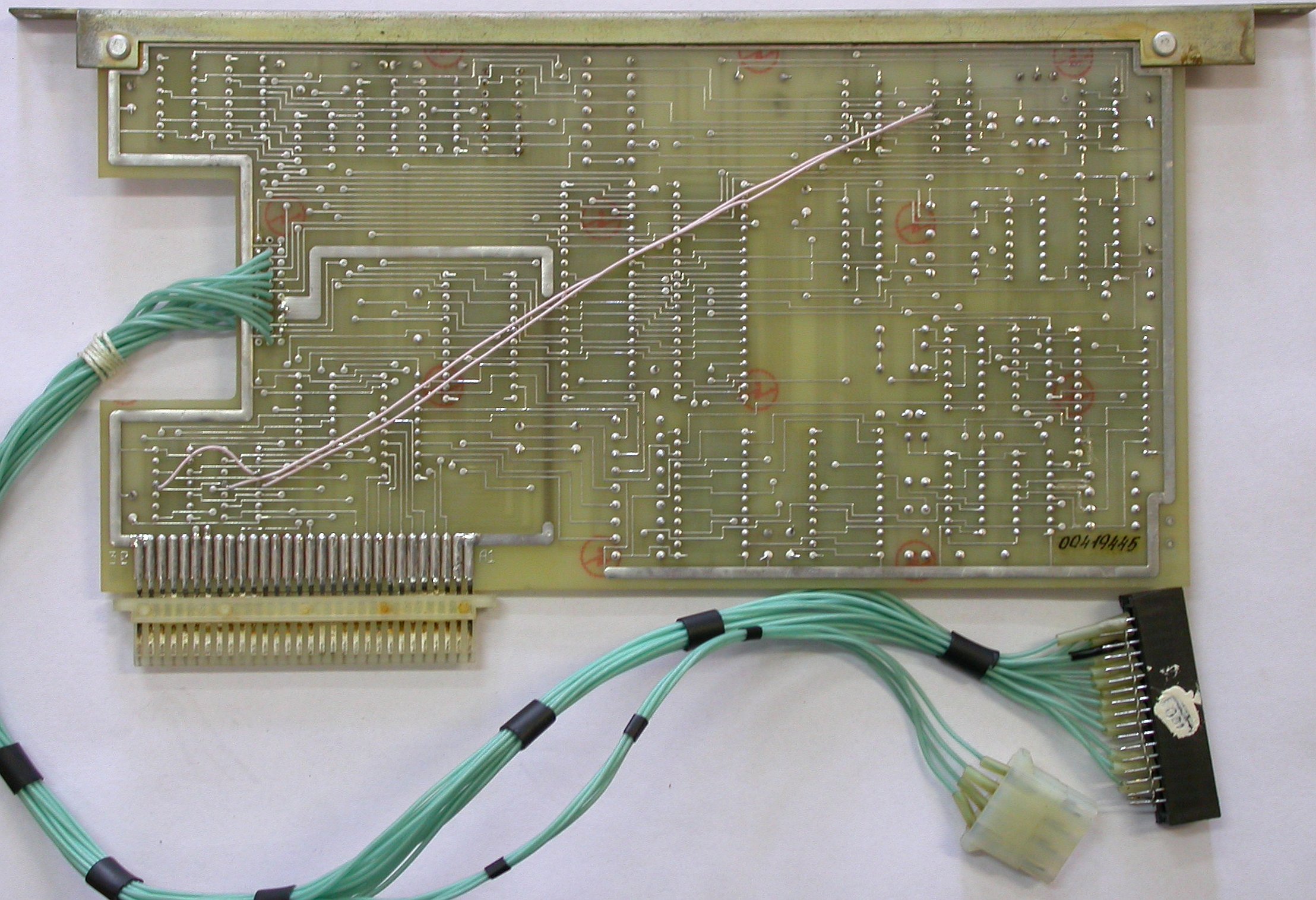

Существовало по крайней мере две ревизии серийной версии контроллера:

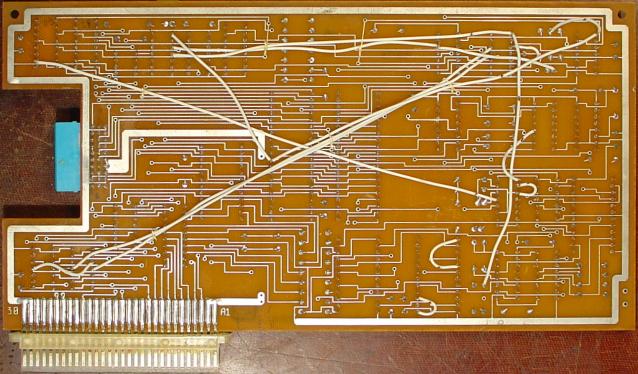

На верхней фотографии - более ранняя, внизу - поздняя. Отличия в реализации умножителя частоты (на системной шине "Агата" присутствуют частоты 14.3, 2.03 и 1.02 МГц, а этому контроллеру для работы нужна частота ~4 МГц. Она получается умножением частоты 2.03 МГц на 2) и в выходном формирователе импульсов записи. Программно и по содержимому ПЗУ эти контроллеры совпадают.
* * *

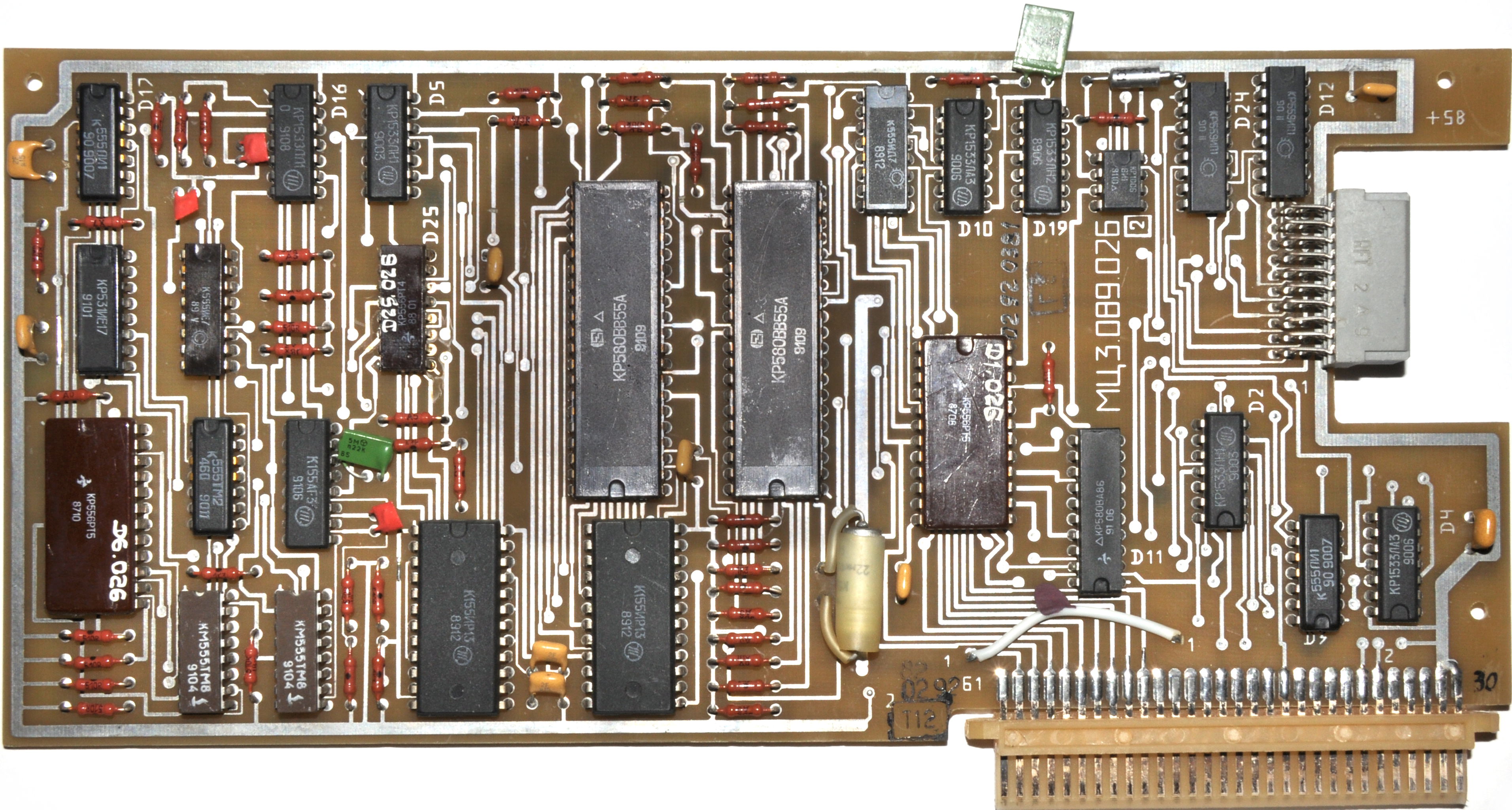

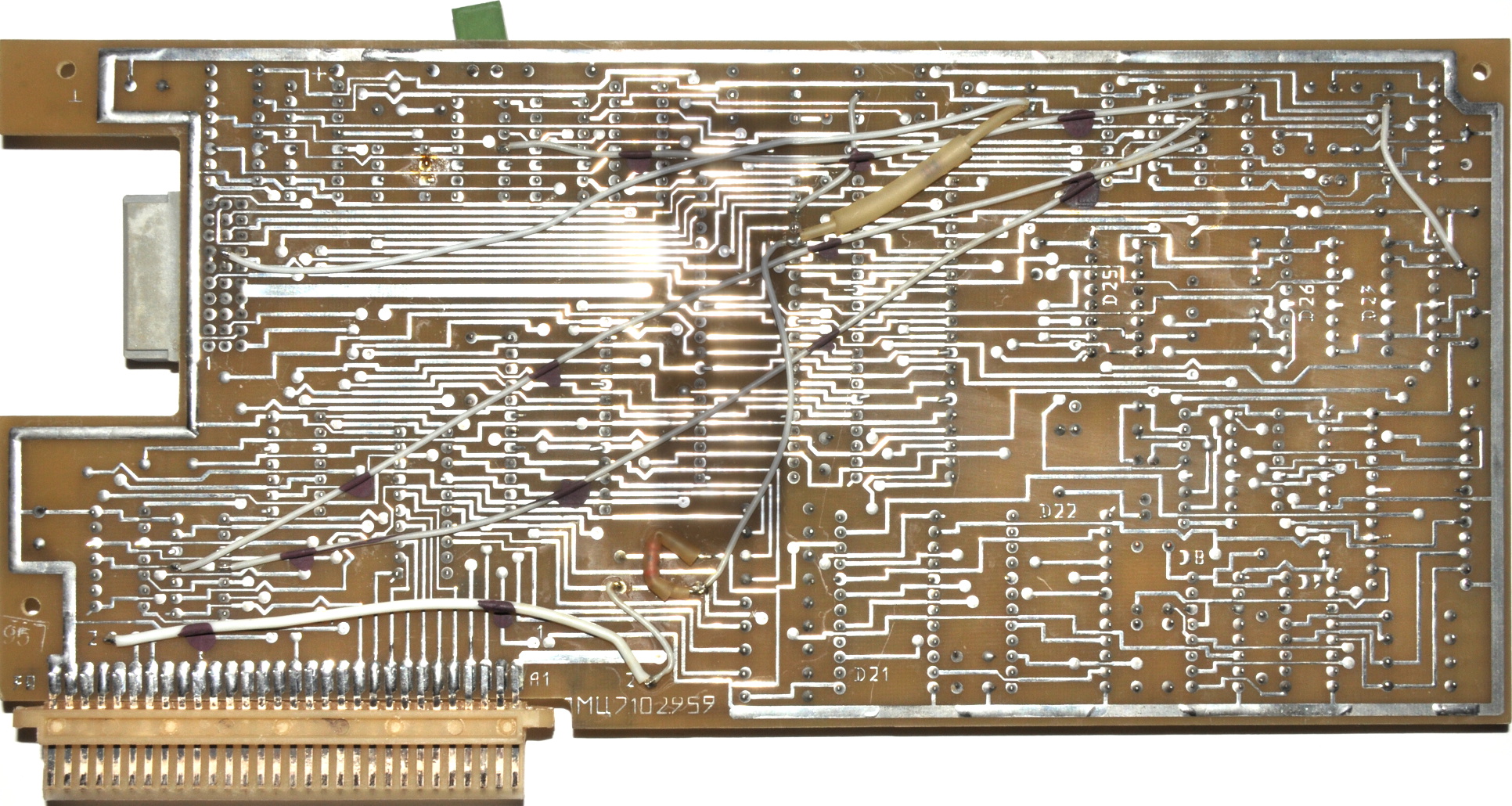

Мц3.089.026. Плата Мц7.102.959. Тот же контроллер, но в варианте для низкого корпуса ВЗЭВТ.
* * *

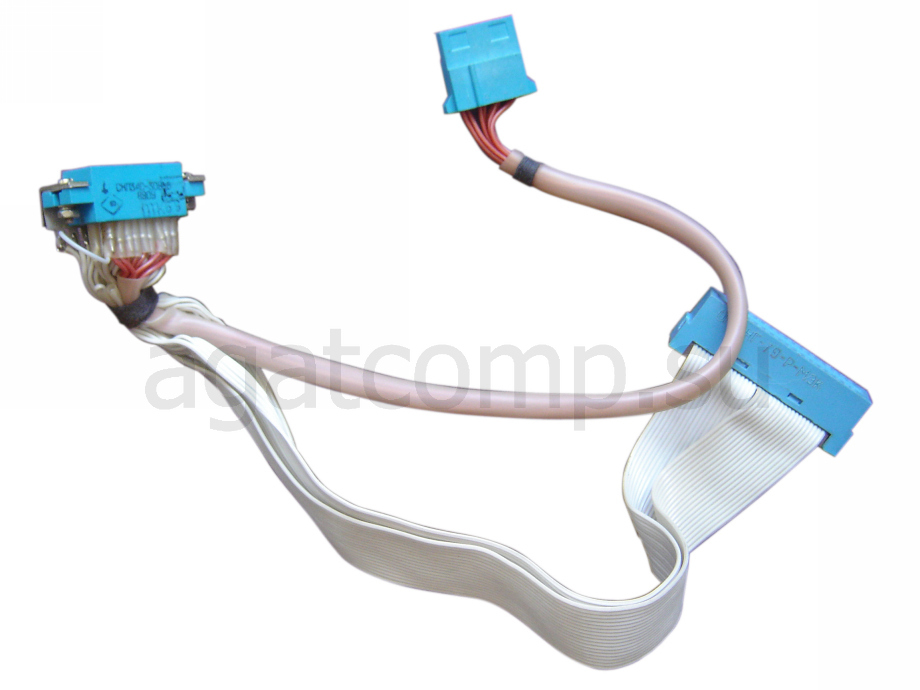

Кабель "контроллер-дисковод".
Маркировка контактов
----- 400мм ------- FDD 0, FDD 1
| СНП | __________________| FDD 0 | ---------
| 34 | \ | ------- | A B |
----- \ |_____| Molex | | 1. .2 |
\ 100мм ------- | 3. .4 |
\ 800мм ------- . .
\_____________| FDD 1 | . .
| ------- | . . |
|_____| Molex | |33. .34|
100мм ------- ---------

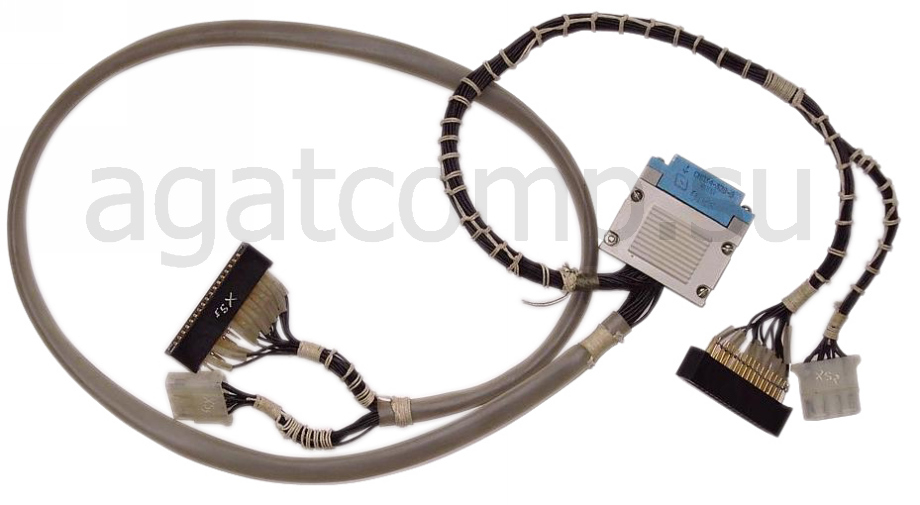

Таблица жгута ЯБ 4.856.329 для подключения двух FDD к контроллеру 840 К (питание флопа от контроллера).
Со стороны контроллера используется вилка СНП34С-30/44-12, со стороны FDD стандартные 34-х контактные розетки
и розетки Molex 8981 Disk drive Power connector.

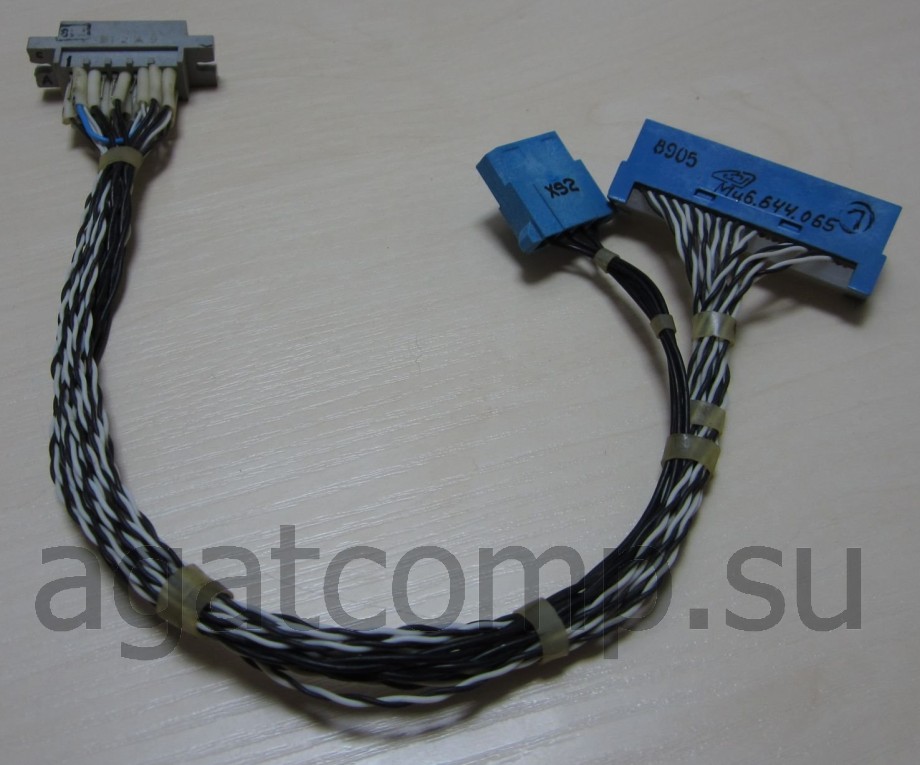

В варианте жгута для одного FDD (РВИЖ.685.611.005, РВИЖ.685.669.004, Мц6.644.065) отсутствуют соединения из третьей колонки таблицы.

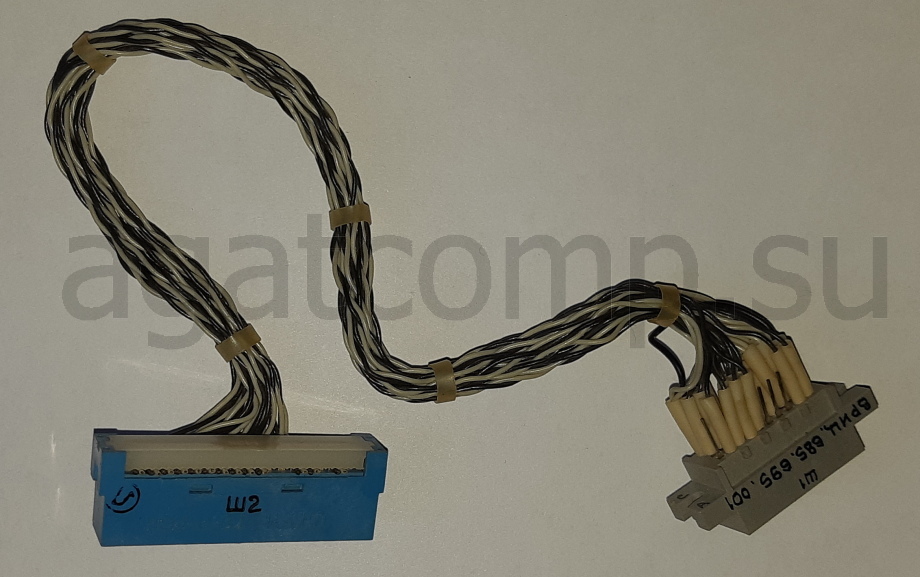

На части машин завода ВЗЭВТ питание FDD производится отдельным шнуром от соеденителя СНО45-4Р на материнской плате. При этом в основном жгуте (ВРИЦ.685.695.001) отсутствуют соединения из четвётрой колонки таблицы.
Иногда можно встретить контроллер без торцевого разъёма, а кабель просто припаян к плате.
| СНП-34 | FDD 0 | FDD 1 | Molex | Обозначение | Назначение |
|---|---|---|---|---|---|
| A1 | LED | ||||
| A2 | 8 | 8 | INDEX | Сигнал индексного отверстия | |
| A3 | 10 | DRIVE SELECT 0 | Выбор накопителя 0 | ||
| A4 | 16 | MOTOR ON | |||
| A5 | 4 | IN USE/HEAD LOAD | |||
| A6 | 12 | DRIVE SELECT 1 | Выбор накопителя 1 | ||
| A7 | 16 | MOTOR ON | |||
| A8 | 4 | IN USE/HEAD LOAD | |||
| A9 | 20 | 20 | STEP | Шаг головки | |
| A10 | 28 | 28 | WRITE PROTECT | Защита записи | |
| B1 | 24 | 24 | WRITE GATE | Запись | |
| B2 | 18 | 18 | DIRECTION SELECT | Направление головки | |
| B3 | 26 | 26 | TRACK 0 | Дорожка 0 | |
| B4 | 22 | 22 | WRITE DATA | Данные записи | |
| B5 | 30 | 30 | READ DATA | Данные чтения | |
| B6 | 32 | 32 | SIDE ONE SELECT | Выбор поверхности диска | |
| B7 | 34 | 34 | READY | Готовность НГМД | |
| B8 | на землю | бит B3 контроллера | Признак 2Density для FDD 0 | ||
| B9 | на землю | бит B2 контроллера | Признак 2Side для FDD 0 | ||
| B10 | на землю | бит B1 контроллера | Признак 2Density для FDD 1 | ||
| C1 | на землю | бит B0 контроллера | Признак 2Side для FDD 1 | ||
| C2 | на землю | на землю | 2 | GND | Логическая земля |
| C3 | 1 | +12 | Напряжение питания | ||
| C4 | 1 | +12 | Напряжение питания | ||
| C5 | 1 | +12 | Напряжение питания | ||
| C6 | 2* | 4 | +5 | Напряжение питания | |
| C7 | 2* | 4 | +5 | Напряжение питания | |
| C8 | 3 | GND | Корпус | ||
| C9 | 3 | GND | Корпус | ||
| C10 | 3 | GND | Корпус |
Ноги 6 и 14 на разъеме дисковода не используются, нечётные ноги - земля.
Точка A1 активизируется при обращении к любому из дисководов, например для отдельного индикатора (на манер HDD LED в PC). В штатном жгуте не используется. Есть такое мнение, что это линия включения мотора в интерфейсе шугарта. Там отдельно включаются моторы на всех приводах, и отдельно выбирается привод, с которым идёт работа. Альтернатива этому - интерфейс ibm pc, который разведен на материнках, но практически не поддерживается производителями дисководов. У ibm pc есть отдельные линии включения каждого из дисководов, и дисководов всего два. Это стыкуется с шугартом ровно в одном случае: если все дисководы всегда выбраны как вторые, а шлейф для первого дисковода перекручен. В агатах наверное тоже решили, что постоянно включенные моторы - это странно, но пошли другим путём, вместо шлейфа использовали отдельные жгуты на каждый дисковод. Но эту линию оставили. Иначе очень сложно объяснить, зачем для управления светодиодом нужен отдельный шинный формирователь ип1.
В контроллере "Агата" лапки A3, A4, A5 соединены и активизируются при включении дисковода 0, лапки A6, A7, A8 - аналогично для дисковода 1.
Уровень с линий B8, B9 и B10, C1 считывается некоторыми драйверами для того, чтобы определить тип и наличие подключенных дисководов. Следует помнить: обычно Агаты комплектовались одним дисководом 840 Кб и любые другие комбинации могут не совсем корректно поддерживаться некоторыми программами и драйверами.
* На момент проектирования контроллера, универсальных дисководов для высокой/двойной плотности не существовало. У дисководов двойной плотности контакт 2 не задействован, поэтому в штатном жгуте его нет. Если предполагается использование привода HD в режиме DD, такое соединение понадобится (обычному DD дисководу оно мешать не будет).
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
