Модуль CPU на базе комплекта к588/к589. Разыскивается любая информация!

В двух до серийных машинах (еще до агат-4), в качестве центрального процессора использовался комплект микросхем серий к588/к589. Комплект программировался таким образом, что был полностью совместим с однокристальным 6502 и даже превосходил его по системе команд (например, перенос базы стека и нулевой страницы - что характерно более поздним 65С02), но по скорости был медленнее примерно на треть.

Публикация в журнале "Наука и Жизнь" сообщает, что на плате один к588вс2, и две к588ву2. Хотя старожилы утверждают что 6 микросхем серий к588/к589.

Вообще, комплекты к588/к589 - конструкторы для придумывания микропроцессоров:

к588 ....\
 ик1 - устройство микропрограммного управления
 ик2 - арифметическое устройство микропроцессора
 ик3 - арифметический расширитель микропроцессора
к589
 ап - шинный формирователь
 ик01 - блок микропрограммного управления
 ик02 - центральный процессорный элемент
 ик03 - схема ускоренного переноса
 ик14 - блок приоритетного прерывания
 ..... и т.д.
К сожалению, информации о таком модуле очень мало. Если вы располагаете любыми подробностями - пишите нам. Группа поддержки сайта готова купить такой в любом состоянии.

Что интересно, в части 4 технического описания (описание системы команд 6502), именно в версии ЛЭМЗ, рассматривается та система команд, которой нет ни у 6502, ни у 65C02, ни у 65C816, ни у 65CE02. Похоже это опкоды для данной секционированной версии 6502 от НИИВК.

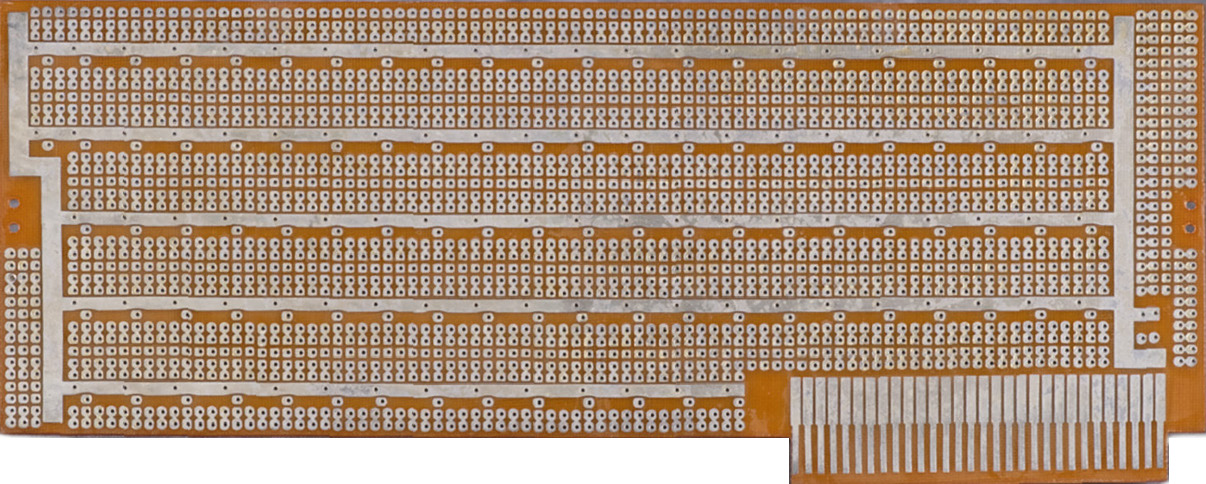

Известно что оба прототипа, были выполнены на базе точно такой, низкой платы.

* * *
