Ячейка 121

Устройство, Фг3.089.121, официальное название "Модуль дисплейного контроллера". Оно представляет собой видеокарту, программно совместимую с контроллером дисплея "Apple ][", а также микросхемы оперативной памяти, устройство управления которой также повторяло соответствующие схемы "Apple ][". Назначение Ячейки 121: аппаратная эмуляция "Агатом-7" машины "Apple ][" (с поправкой на RGB-мониторы - Apple ][ был расчитан на телевизоры с цветовым декодером NTSC).

Изначально, когда об этой ячейке было известно мало, считалось, что она устанавливается в нулевой слот системной платы "Агат-7". Монитор при этом подключается к разъёму Ячейки, а сигналы onboard-видеоконтроллера передаются на специальные контакты нулевого слота. Таким образом возможно использование как "родных" видеорежимов "Агата", так и режимов "Apple ][". Интересно, что некоторые системные платы семёрки выпускались без нулевого слота (хотя место для его установки было) (ну чем не AGP ? ;) ). Однако выяснилось что слота Х1 совсем не предназначена для установки имеющихся у нас вариантов платы. Или что-то еще не выяснено?......

В комплекте предпологался переключатель, выбирающий изображение от основного видеоконтроллера или от ячейки 121, но, фактически, пользователи просто переключали штекер между двумя разъёмами.

Фг3.089.121 ТО официальной документации. Неполная, немного битая, но другой нет.

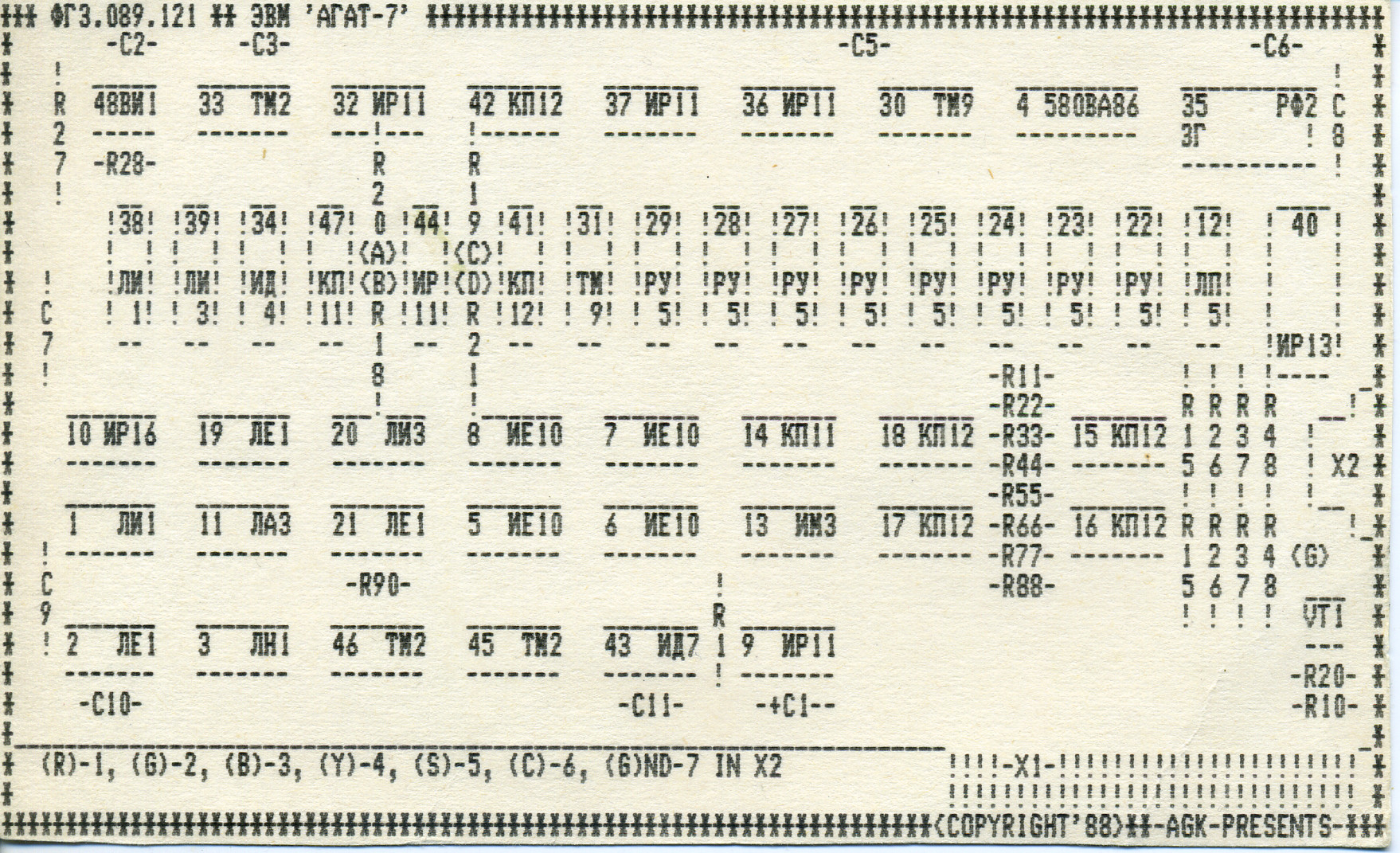

Фг3.089.121 Э3. Схема электрическая принципиальная.

EPROM "Ячейки 121" (знакогенератор). Две версии.

* * *

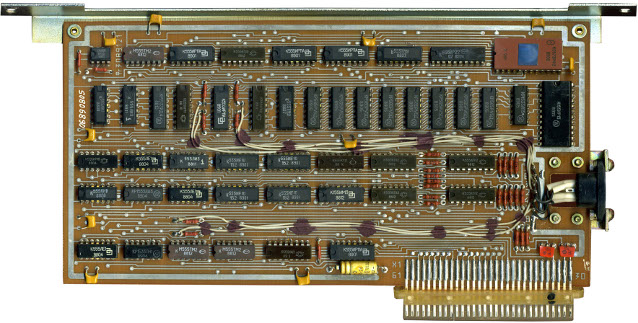

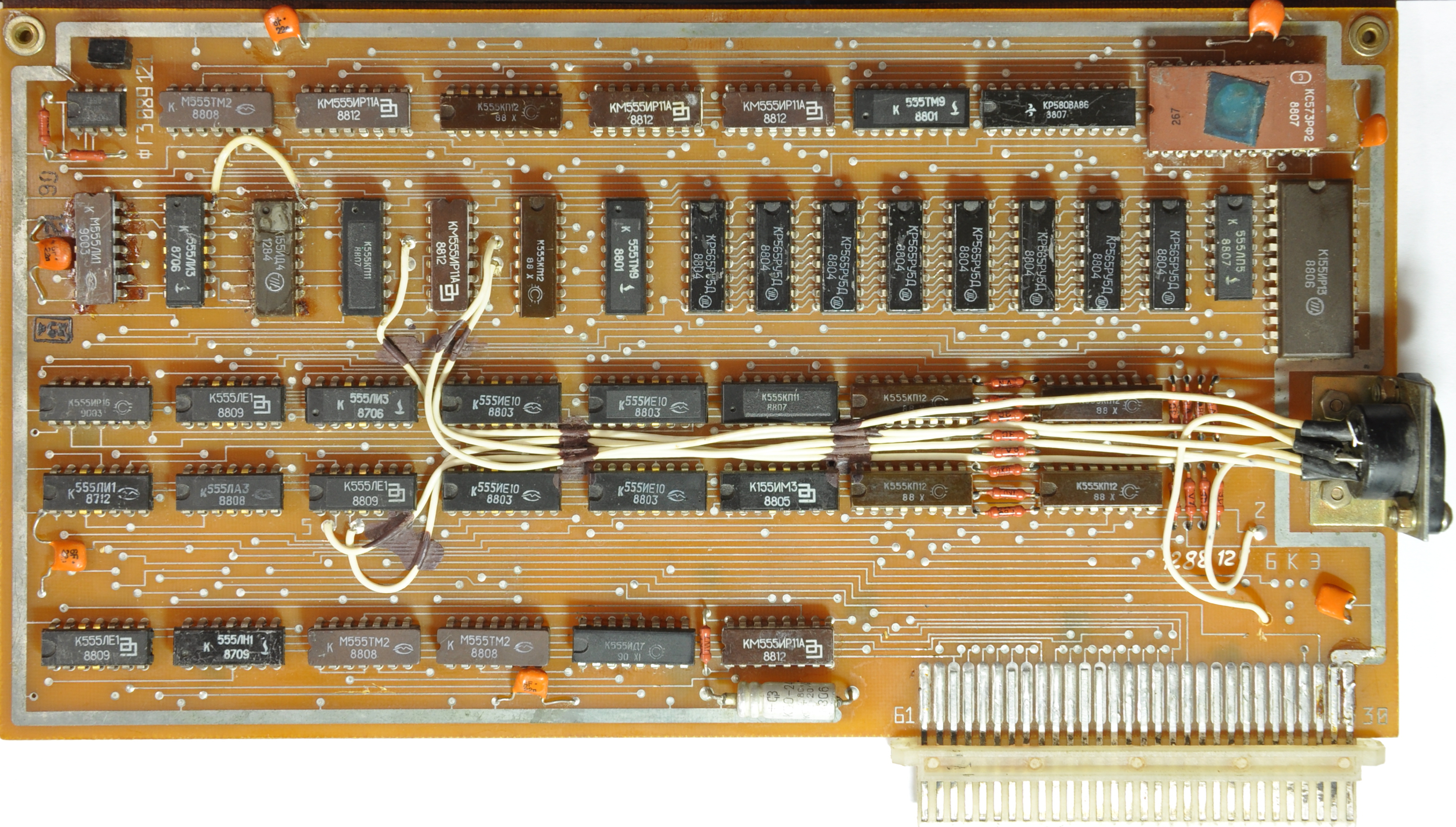

Версия 1: с высоким крепежем выходного разьема.

* * *

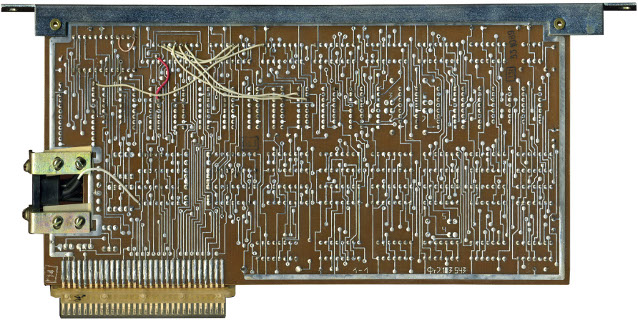

Версия 2: с низким крепежем выходного разьема.

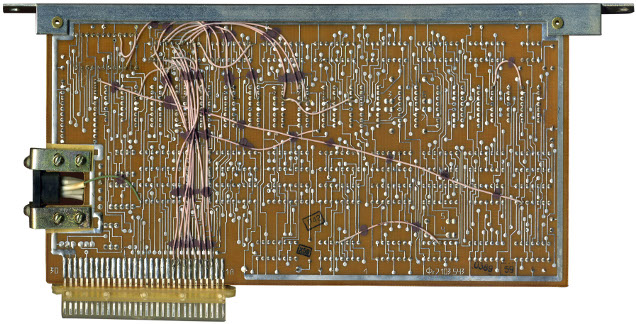

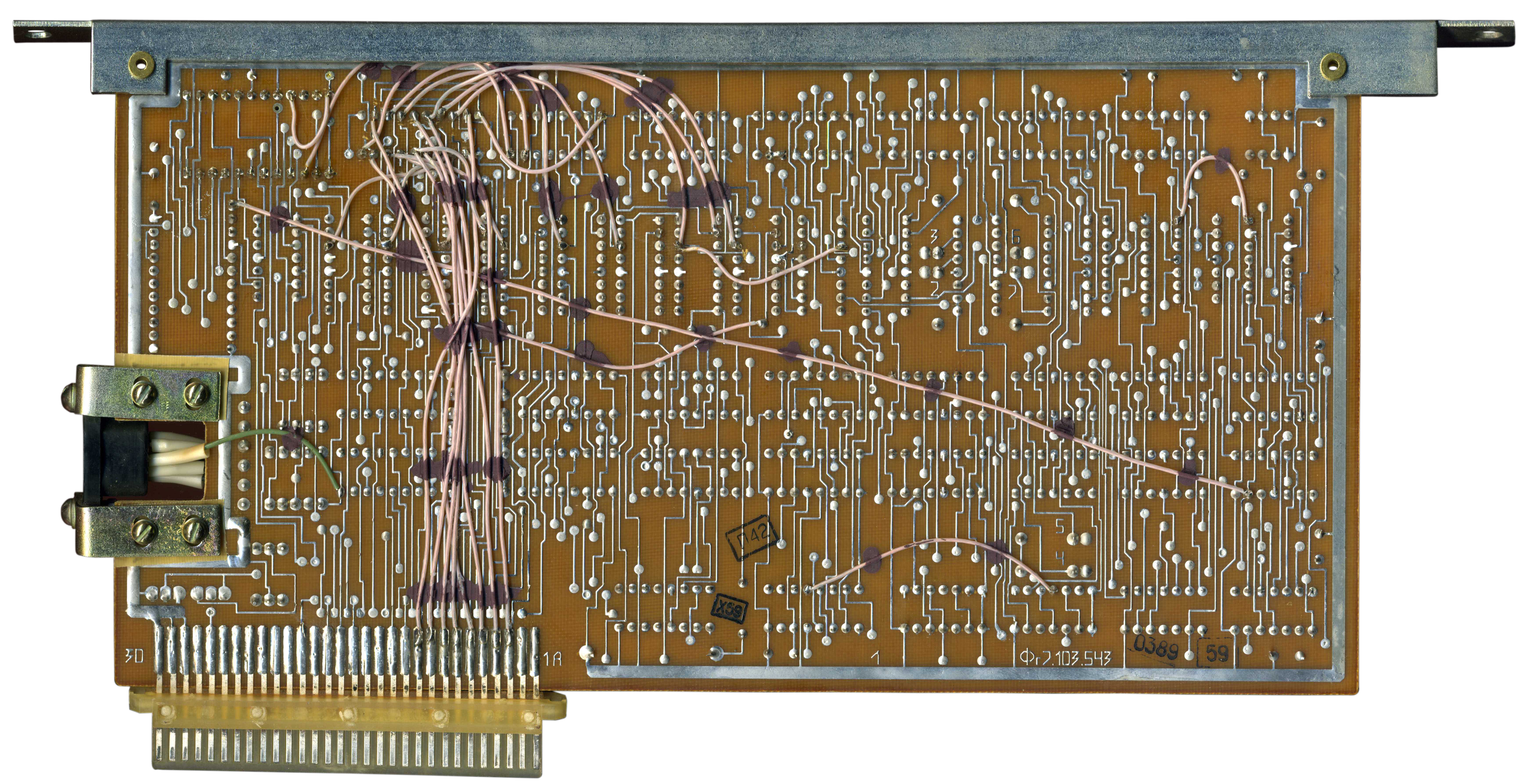

В первой версии, кроме прочих, использовалась микросхема ва86. Однако выяснилось, что она не всегда корректно работает в Агатах. В результате была выпущена вторая версия ячейки, с микросхемой ир22. Печатная плата использовалась ПОЧТИ такая же, поэтому на задней части висит большой "паук" из проводов.

* * *

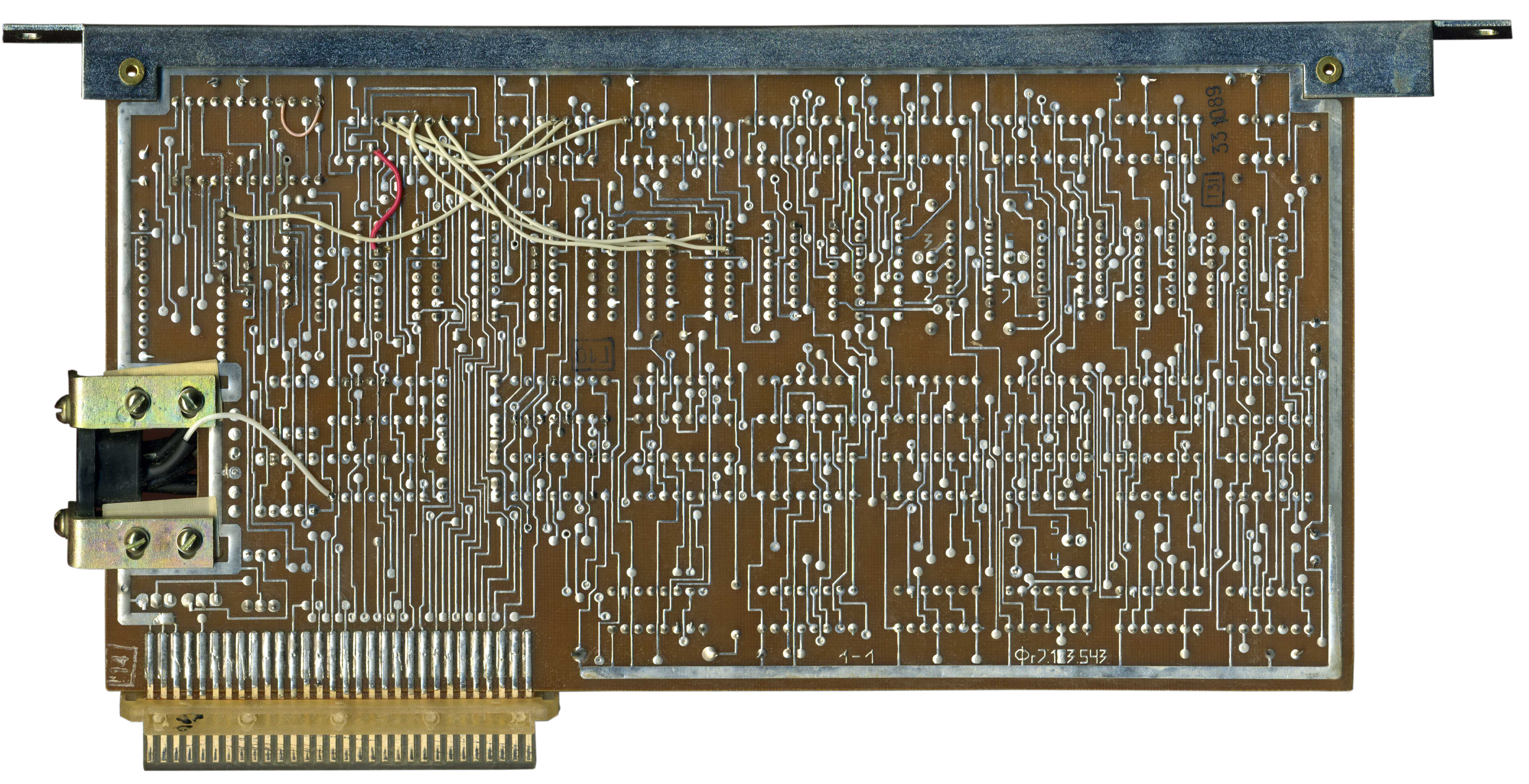

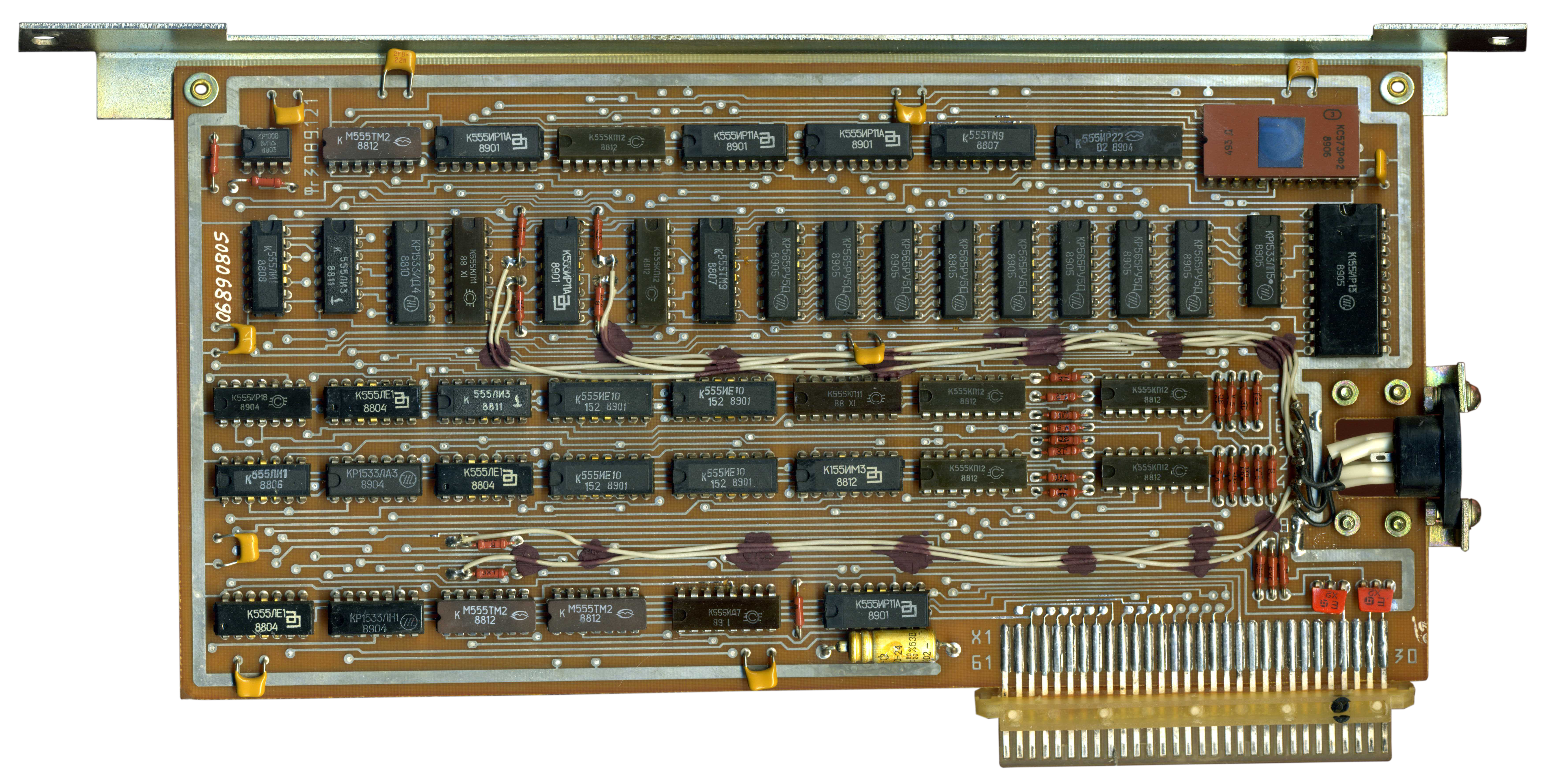

Версия 3: возникла как результат исправления печатной платы второй версии. "Паук" уменьшился, хотя и не исчез совсем.

* * *

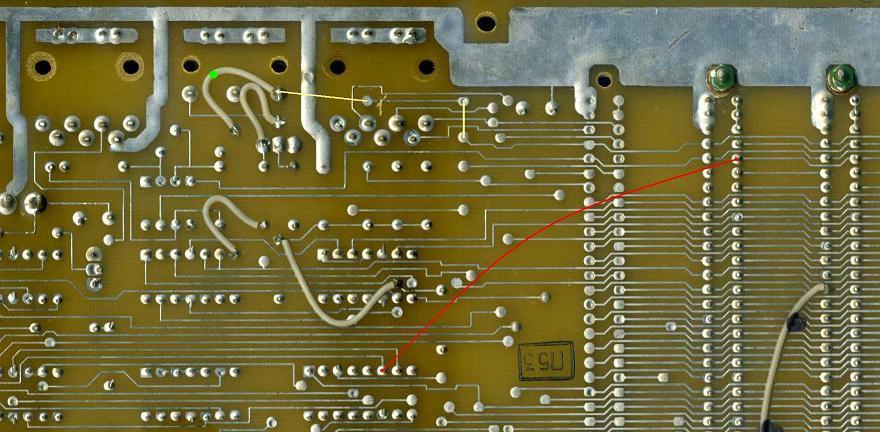

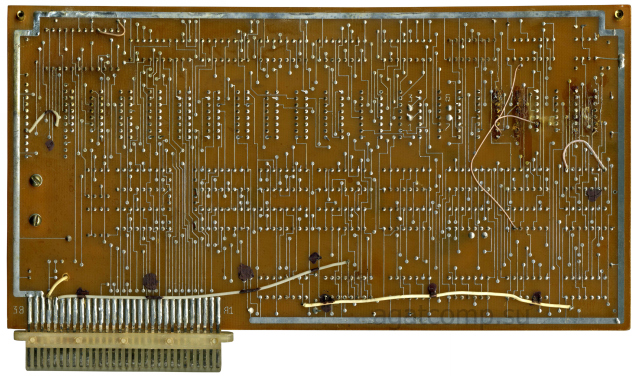

Подключение. Для работы ячейки121, потребуется доработка генплаты. Нужно запаять всего один провод (обозначен красным цветом). От контакта А26 любого слота, до 6 ноги микросхемы D7 - К55ИД4.

Также можно вывести Ч/Б видеосигнал с ячейки на 1 контакт разъема - видео. На этот контакт приходит сигнал от точки Б27 всех слотов, включая X1, но почему-то он часто порезан (почему?). Для наглядности показаны (желтым цветом) дорожки с другой стороны платы.
Кроме того, часто встречается соединение 1 контакта с массой (отмечено зеленым цветом), его нужно убрать.
Сигнал на мониторе с этого выхода очень слабый, приходится выкручивать яркость. Возможно, где-то должен был быть промежуточный усилитель, хотя на самой ячейке стоит транзистор кт315, включенный аналогично тому, как это сделано на генплате.

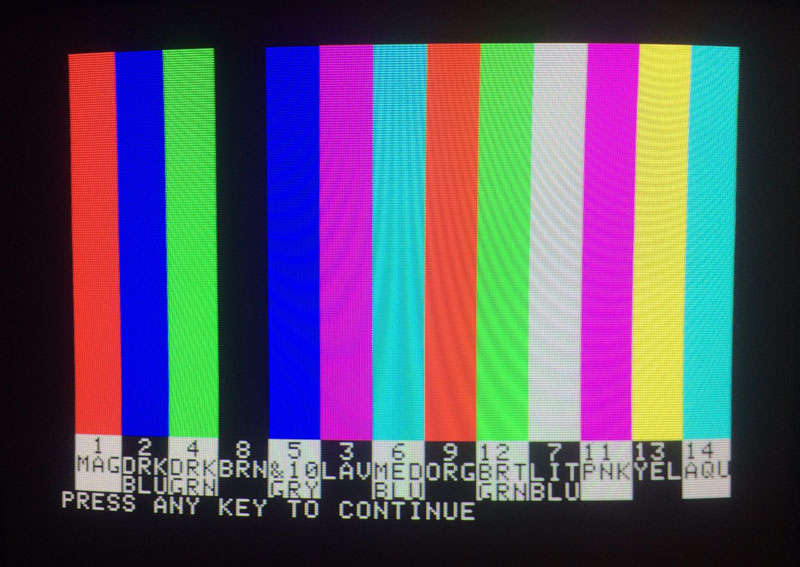

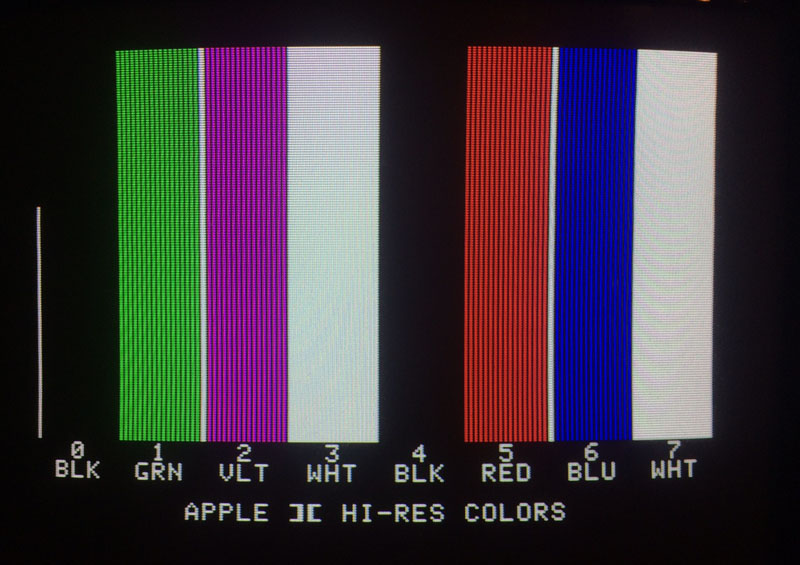

В режиме Lo-res у ячейки121 с цветами что-то непонятное.....

* * *

Для работы в режиме Apple][ ячейку нужно активировать особым образом, и, если он требуется, загрузить Apple-Бейсик. Поэтому автозагрузку производят с дисков, которые выполняют эти действия.

С дисковода 840кб это можно произвести дисками LOADER или LOCKER.

С дисковода 140кб можно произвести следующим диском:

Скачать архив с диском. АГАТ-7. НГМД 140.

Сервис меню Apple - меню используемое на загрузочных дисках 140Кб для Агат-7 с ячейкой 121.
Если вы автор или что-то знаете о нем, свяжитесь с нами!

См.также тему Ячейка 121: куда устанавливается, как использовать, как устроена на нашем форуме.

* * *

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
