Плата аналогового ввода

Рассказывает автор устройства:

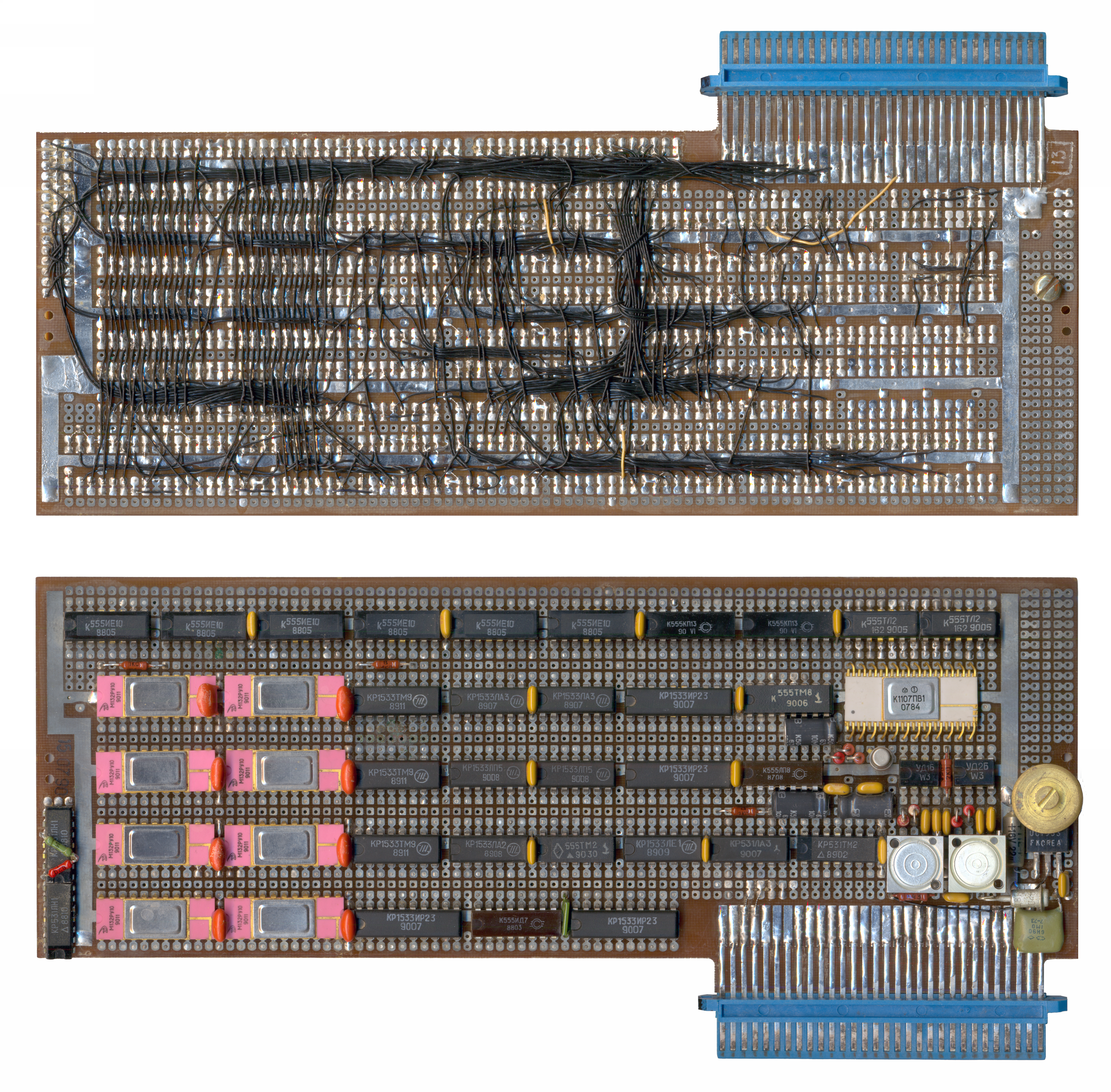

Плата была разработана фирмой Nippel в следствии желания построить на базе Агата цифровой осциллограф. В качестве аналого-цифрового преобразователя использована интегральная схема 6-разрядного параллельного АЦП К1107ПВ1. АЦ-преобразование производится на частотах до 7,16 МГц. Буферная память ёмкость 64 КБ построена на базе ИС быстрой статической память М132РУ10. Память выполнена как 2-портовая, обеспечивающая независимое обращение как от от АЦП так и от процессора Агата. Также на плате реализованы простейшие функции запуска/синхронизации процесса оцифровки. Было создано простое ПО для проверки и демонстрации функций цифрового осциллографа.

* * *
