САПР-АГАТ-ЧПУ

Скачать архив с дисками.

Автор: Виктор Сапраньков. Москва 1985/86 год.

Система разработанная на ЛЭМЗ в отделе АСУТП, служит для подготовки и обработки данных для станков с числовым программным управлением (ЧПУ) на носителях типа перфолента. Это аналог системы работавшей на машинах Olivetti, на базе АГАТа.

Для подготовки перфолент к станкам на заводе использовали ЭВМ Olivetti P6060 с подключаемым перфоратором. Специализированное ПО, на бейсике, позволяло создавать управляющие программы для станков ЧПУ. Описывались движения резца и других элементов станка, а результат компилировался и печатался в виде перфолент, которые и ставились на станки ЧПУ.

Идея замены импортных ЭВМ на изделие своего завода принадлежит Альберту Суханову. Для Агата сделали плату поддержки FSПЛ и адаптировали итальянское ПО, расширив его возможности. Вариант на базе Агата, являлся более комфортной средой для технологов за счет использования видеомонитора, вместо встроенного принтера у Olivetti. Кроме того, отечественная система могла работать не только с ленточным перфоратором для вывода информации на перфоленту, но и с фотосчитывающим устройством для ввода информации с перфолент.

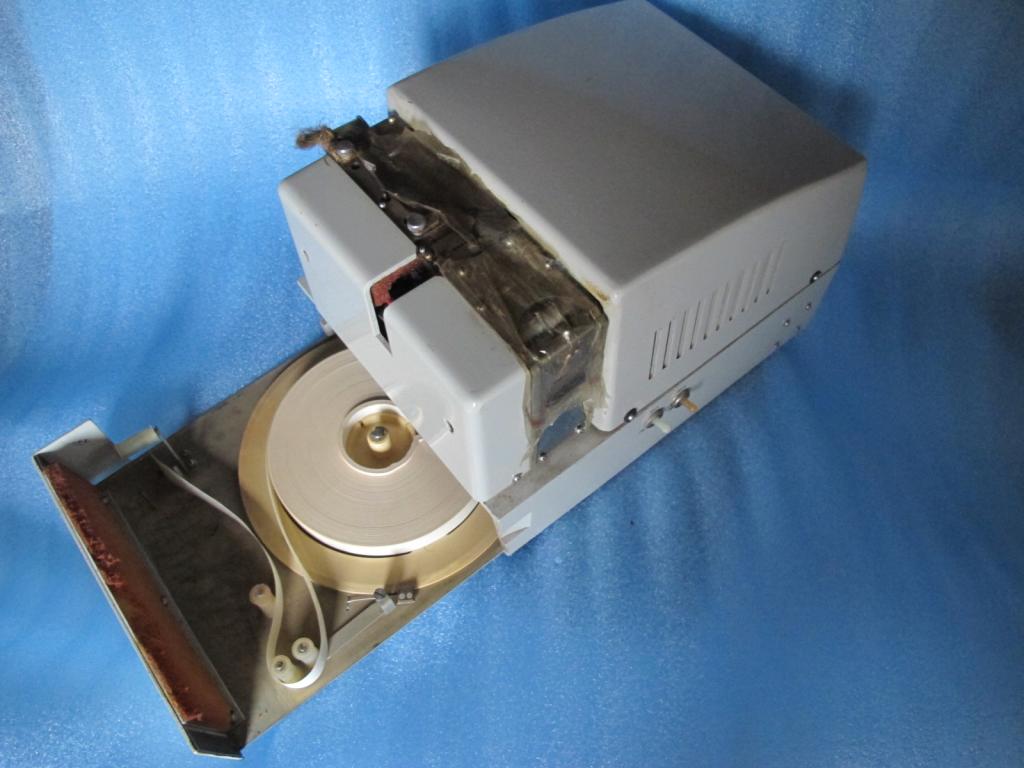

FSПЛ - плата для подключения устройств FS1500 и ПЛ150М. Разыкивается такая плата или информация по ней.

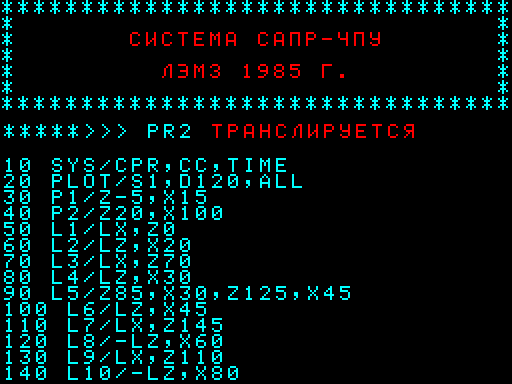

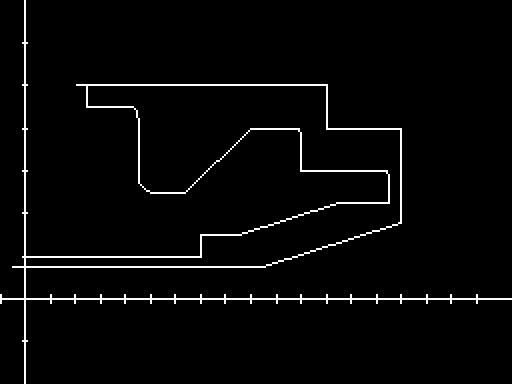

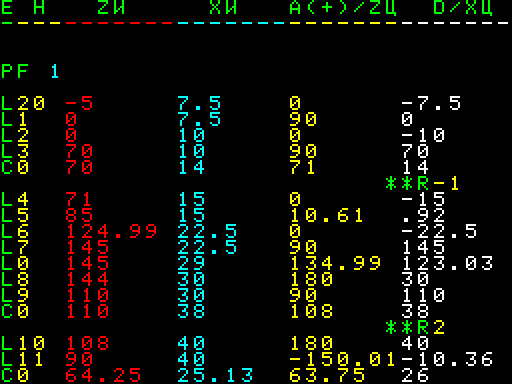

Препроцессоры (GTL/T, GTL/3) - работают с текстами программ на языке GTL. Просчитываются траектории движения инструмента (геометрия, технология), на экране картинка чистового и чернового профиля детали. Результат работы системы - создание промежуточных файлов, с которыми работают другие программы (постпроцессоры).

GTL - спец язык, на котором описывается процесс обработки детали. GTL/T - токарная часть. GTL/3 - фрезерная часть (разыкивается!).

Постпроцессоры - работают с промежуточными файлами, на выходе - код, готовый для записи на перфоленту. Различаются ориентацией на конкретную модель станка.

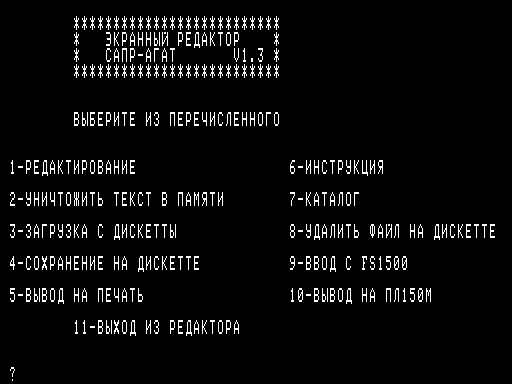

Экранный редактор - позволяет создавать и редактировать тексты на языке GTL, корректировать файлы в кодировке станка, а так же работать с платой FSПЛ. Изначально использовался как вспомогательный инструмент, с помощью которого достаточно оперативно удалось, перекинуть, а затем адаптировать, Olivetti-евский софт, через перфоленты.

К сожалению, в пакете имеющемся у нас отсутствует библиотека "EDSFSПЛ".

При работе ссылается на ГОСТ 1201-85 7504063 (правила присвоения и порядок учета обозначений технологической документации, выполненной на бумажных носителях).

Описание системы БРЕСТ. Возможно, Брест более поздняя доработка этого проекта.
