Универсальный контроллер ввода-вывода

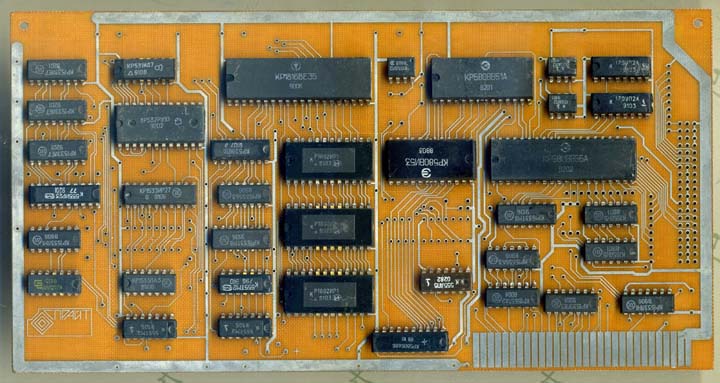

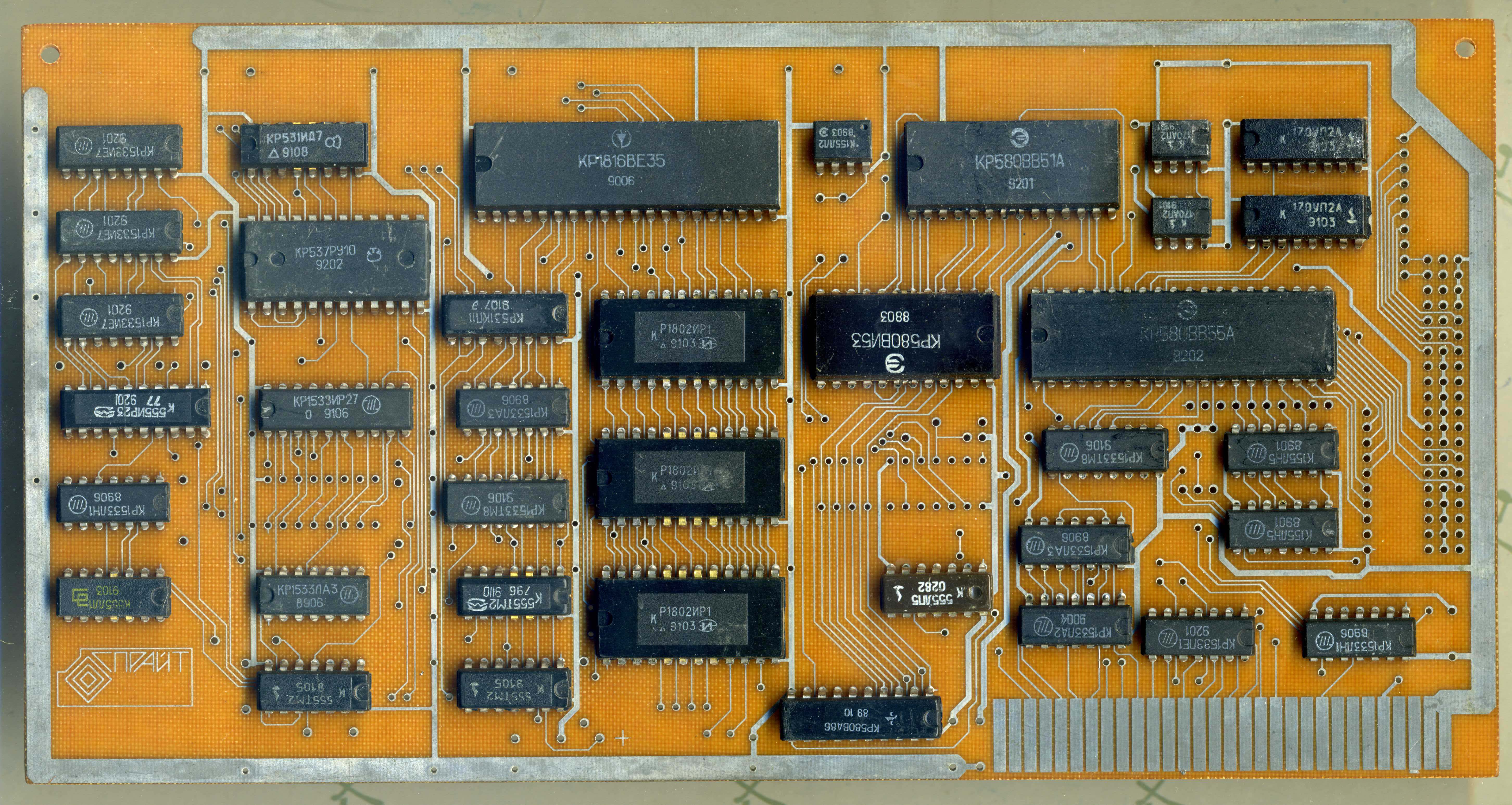

Разработка НТК Спрайт. Основой устройства является микроконтроллер КР1816ВЕ35 (i8035) с необходимой, для его функционирования, обвязкой. Для хранения программ микроконтроллера используется статическая память (SRAM), загружаемую процессором "Агата". Использование микроконтроллера позволяет организовать обмен с различными периферийными устройствами, беря на себя часть работы и, тем самым, разгружая вычислительные ресурсы процессора. Кроме того, устройство может быть использовано для разработки и отладки программ микроконтроллера КР1816ВЕ35.
Цитата из официальной рекламы:
Наименование: универсальный контроллер ввода/вывода на базе процессора 1816ВЕ35.
Назначение: для подключения различных типов манипуляторов (МЫШЬ,ДЖОЙСТИК), клавиатур (от ДВК, IBM PC и т.д.), принтеров, модемов, других компьютеров. Загружаемое ОЗУ микропрограмм процессора позволяет, например, подключать различные типы периферийных устройств таким образом, что для центрального процессора ПЭВМ <Агат> эмулируется работа стандартных устройств (клавиатура, пульты). В этом случае можно использовать все ранее созданное программное обеспечение (редакторы текстов, графические редакторы, игры) без каких-либо изменений.
Поставка: минимальный комплект поставки включает манипулятор МЫШЬ, контроллер, загружаемые программы 1816ВЕ35, обеспечивающие подключение мыши на порт клавиатуры или на новые порты обмена координатами, инструкция по программированию контроллера. Возможна поставка в комплекте с системой программирования 1816ВЕ35 (кросс-ассемблер, дизассемблер, редактор, интерпретатор, отладчик).
Наименование: универсальный контроллер ввода/вывода на базе процессора 1816ВЕ35.
Назначение: для подключения различных типов манипуляторов (МЫШЬ,ДЖОЙСТИК), клавиатур (от ДВК, IBM PC и т.д.), принтеров, модемов, других компьютеров. Загружаемое ОЗУ микропрограмм процессора позволяет, например, подключать различные типы периферийных устройств таким образом, что для центрального процессора ПЭВМ <Агат> эмулируется работа стандартных устройств (клавиатура, пульты). В этом случае можно использовать все ранее созданное программное обеспечение (редакторы текстов, графические редакторы, игры) без каких-либо изменений.
Поставка: минимальный комплект поставки включает манипулятор МЫШЬ, контроллер, загружаемые программы 1816ВЕ35, обеспечивающие подключение мыши на порт клавиатуры или на новые порты обмена координатами, инструкция по программированию контроллера. Возможна поставка в комплекте с системой программирования 1816ВЕ35 (кросс-ассемблер, дизассемблер, редактор, интерпретатор, отладчик).

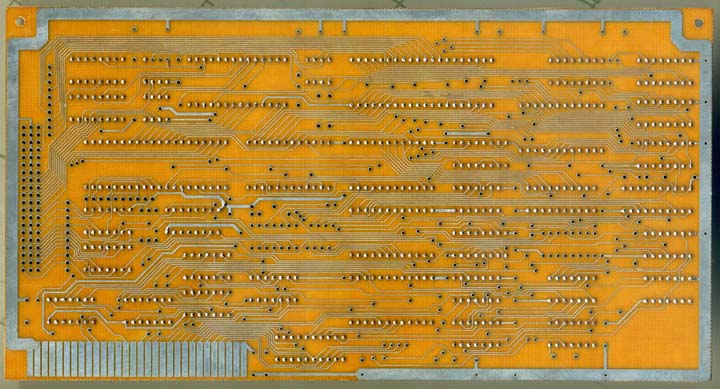

На сайте "Проект создания реплик ПЭВМ Агат" выложен проект платы универсального контроллера ввода/вывода.
