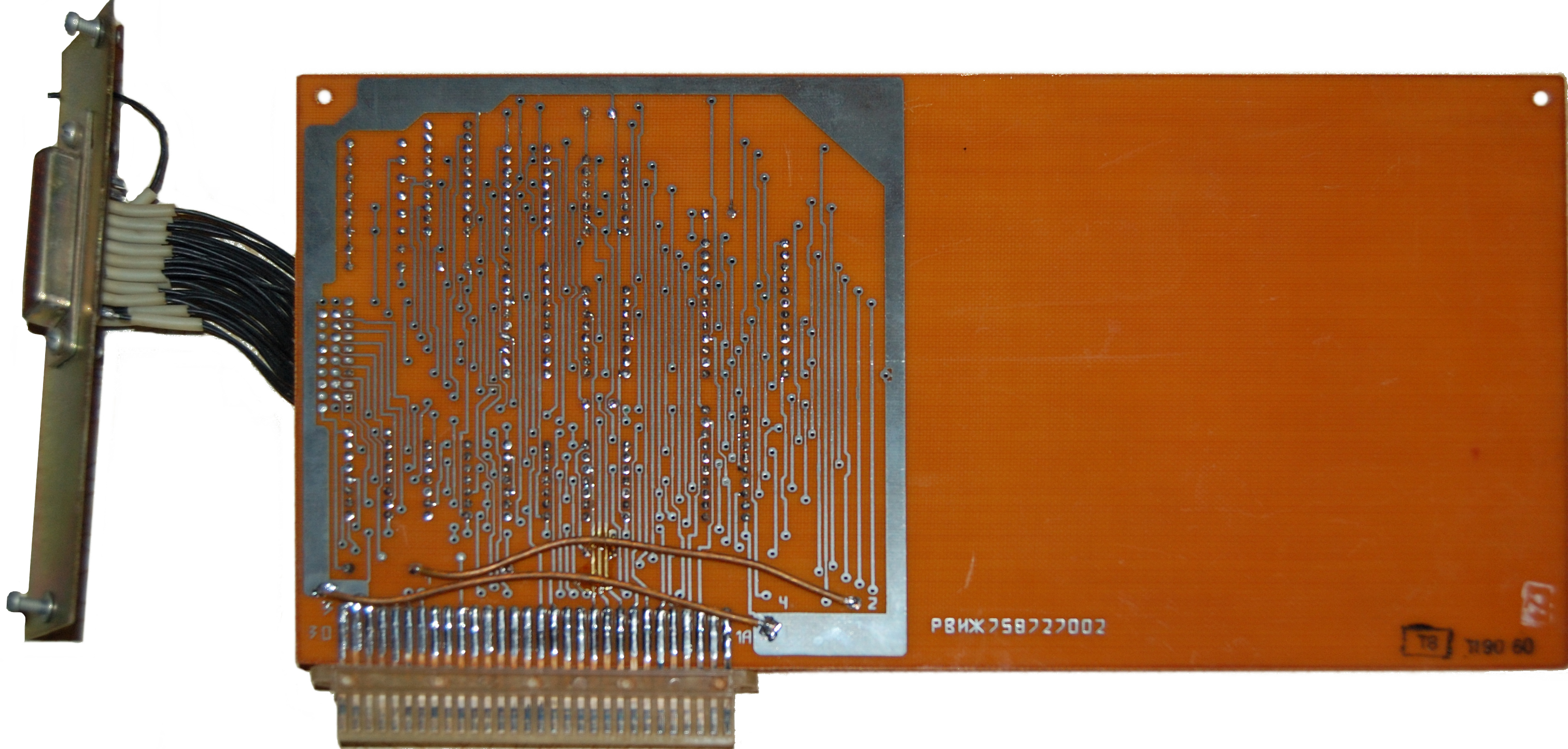

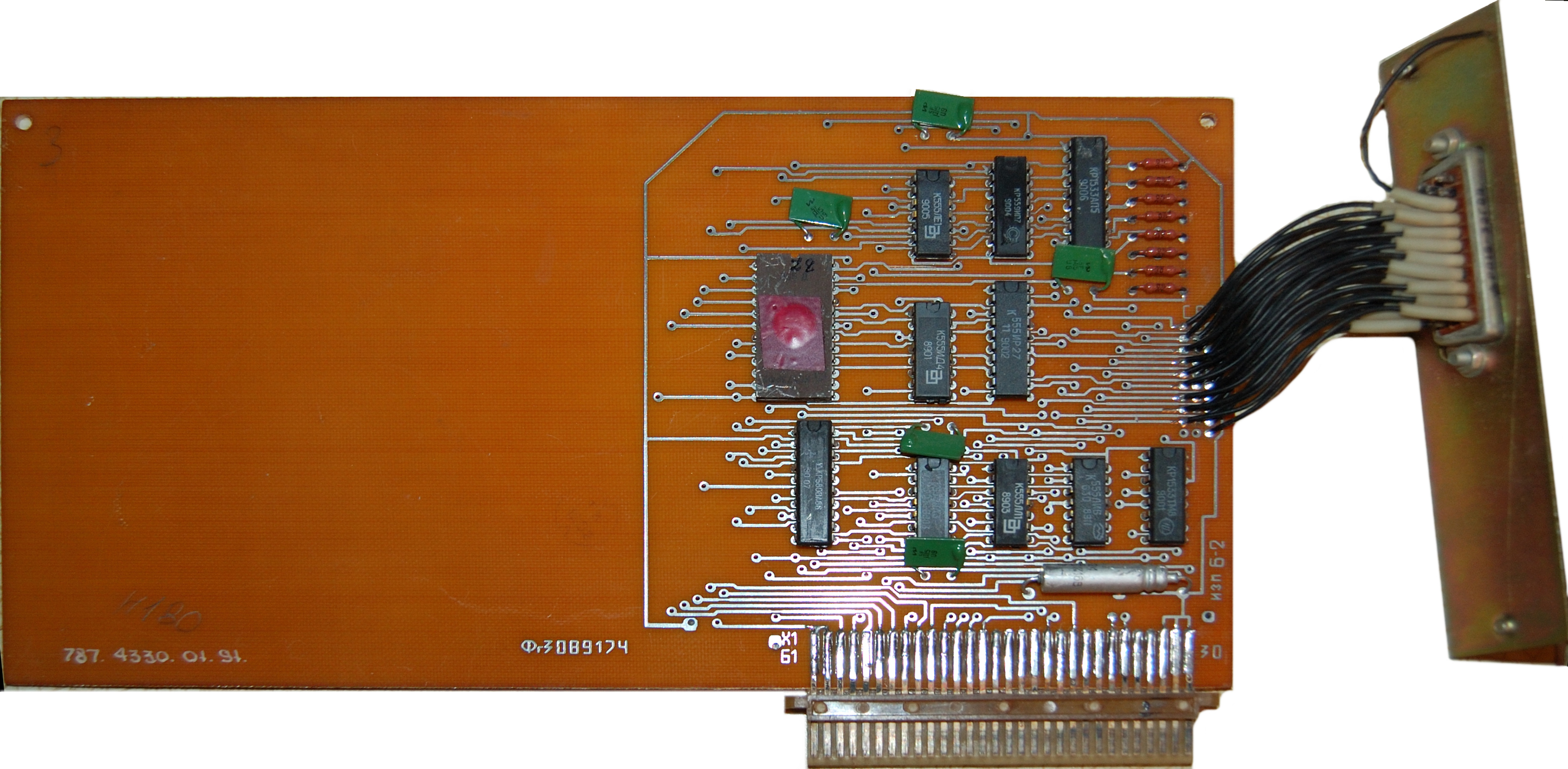

Контроллер принтера Фг3.089.174

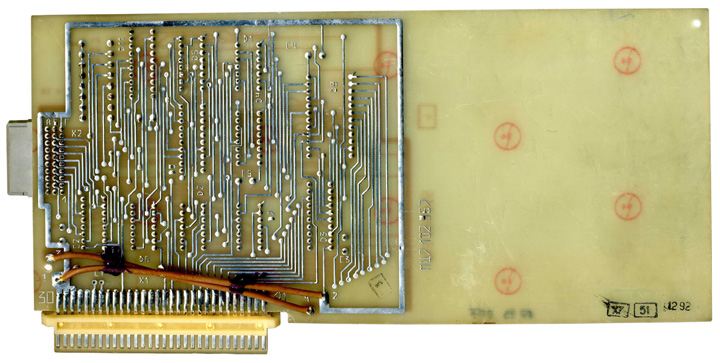

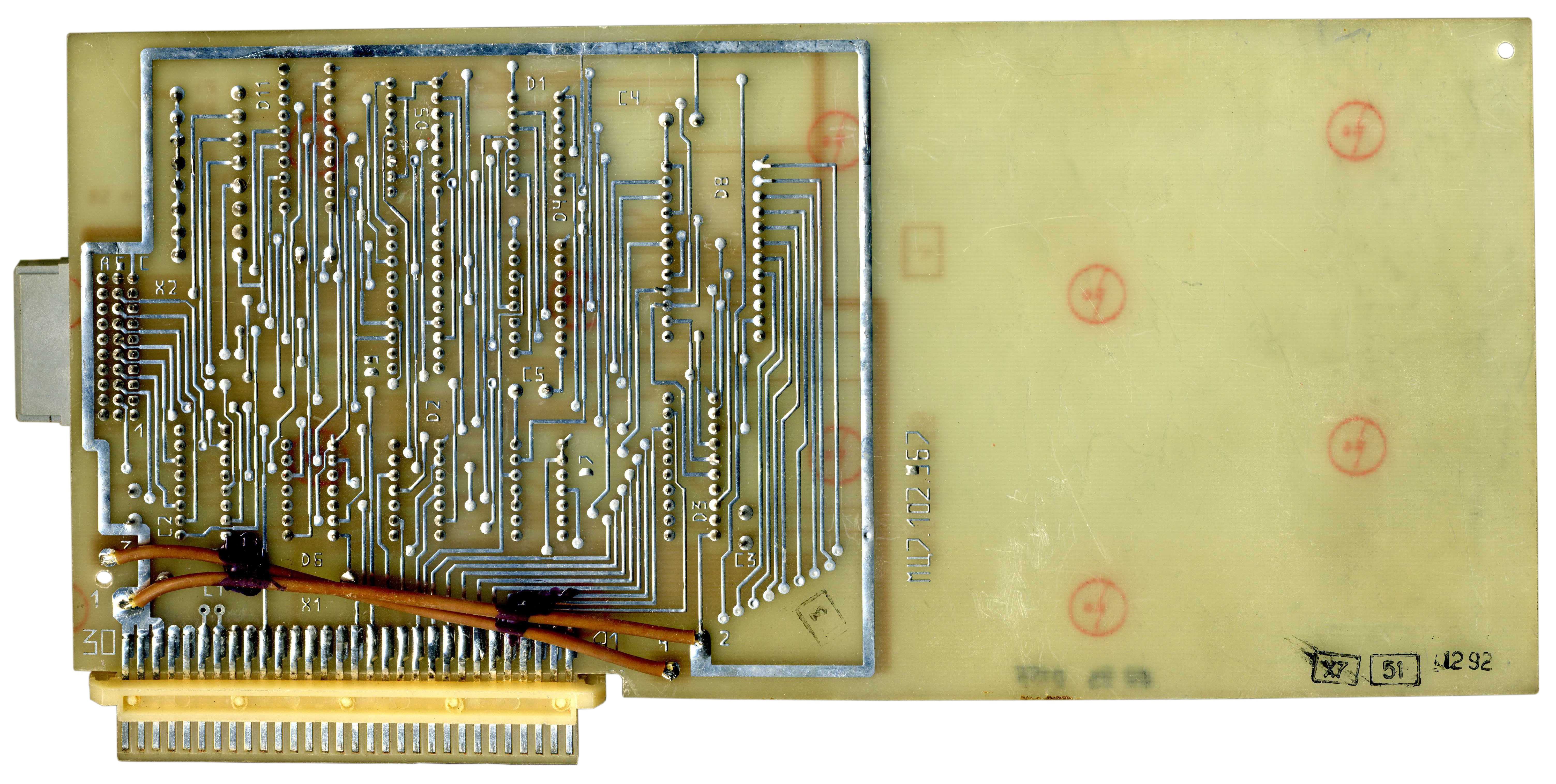

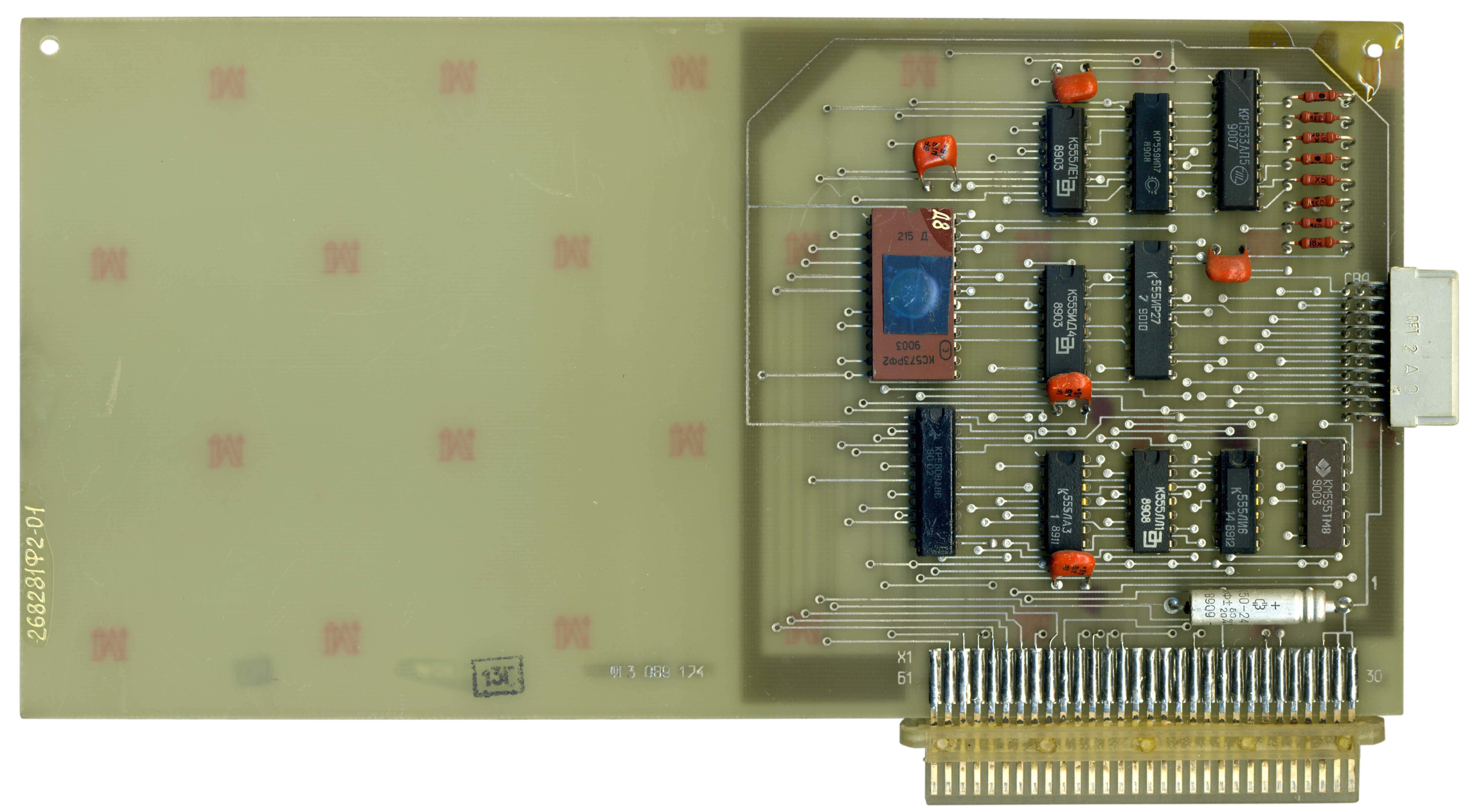

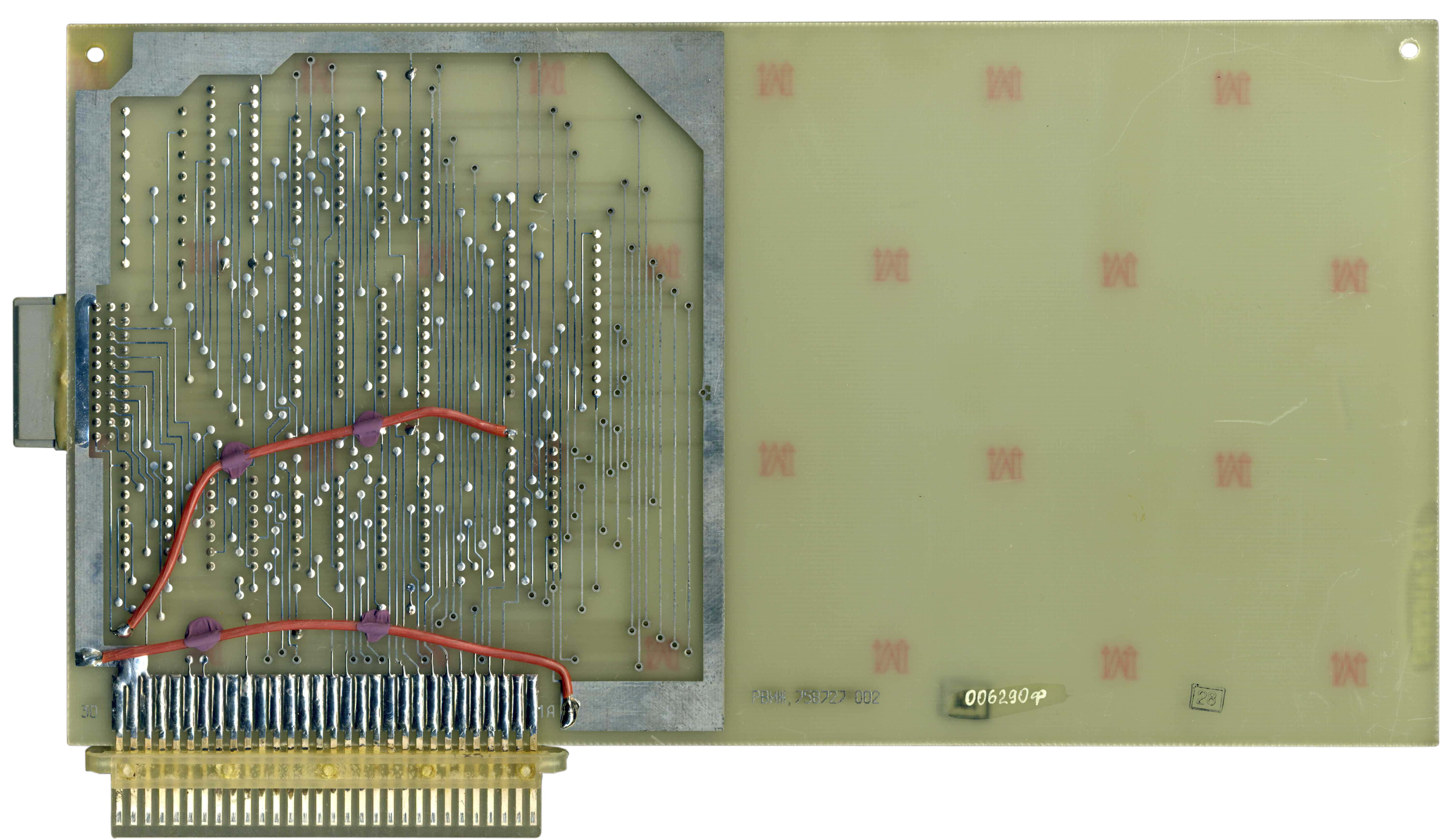

Устанавливался преимущественно, в девятые "Агаты", но многие семерочные программы его успешно используют.
С этой платой, может работать(печатать) почти любой софт для Apple][.
Фг3.089.174 ТО. Техническое описание. Очень краткое, меньше чем в Фг3.032.002 ТО7.

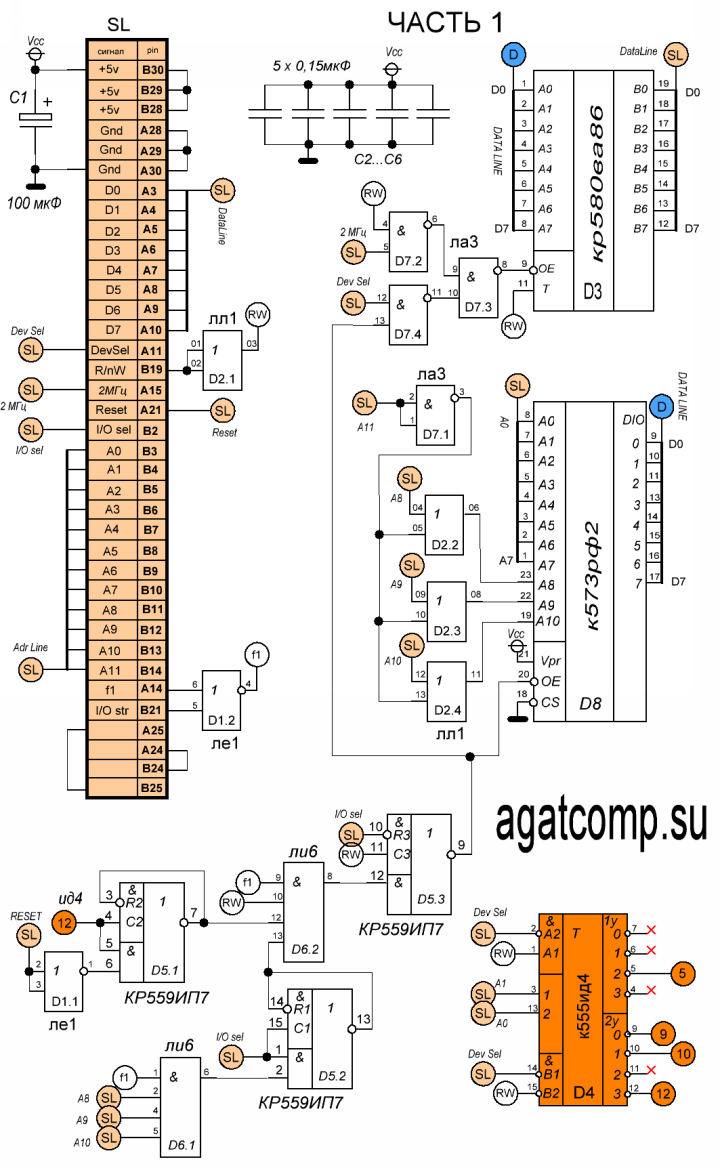

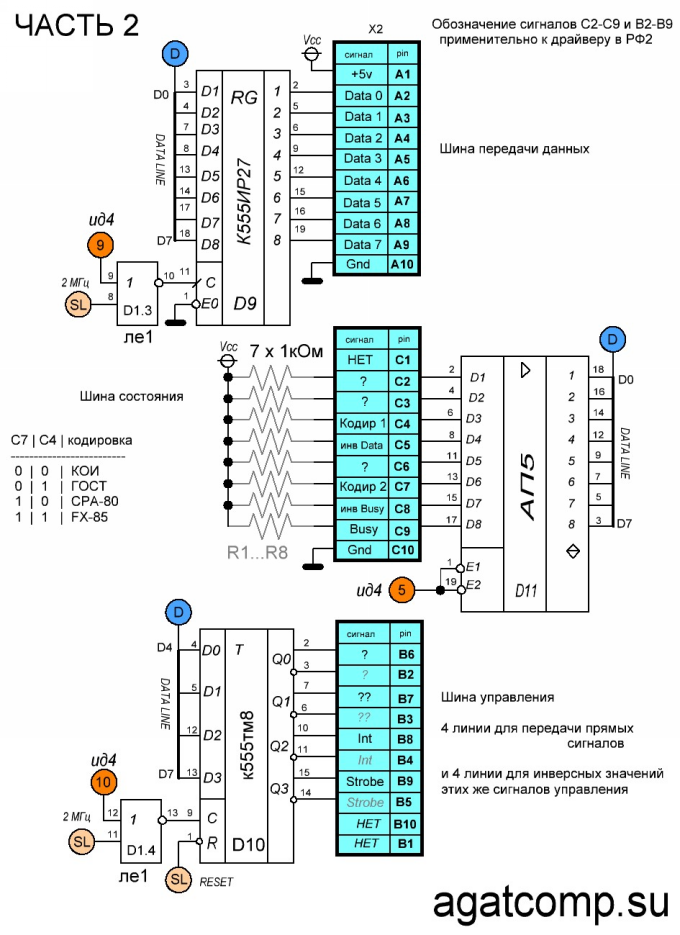

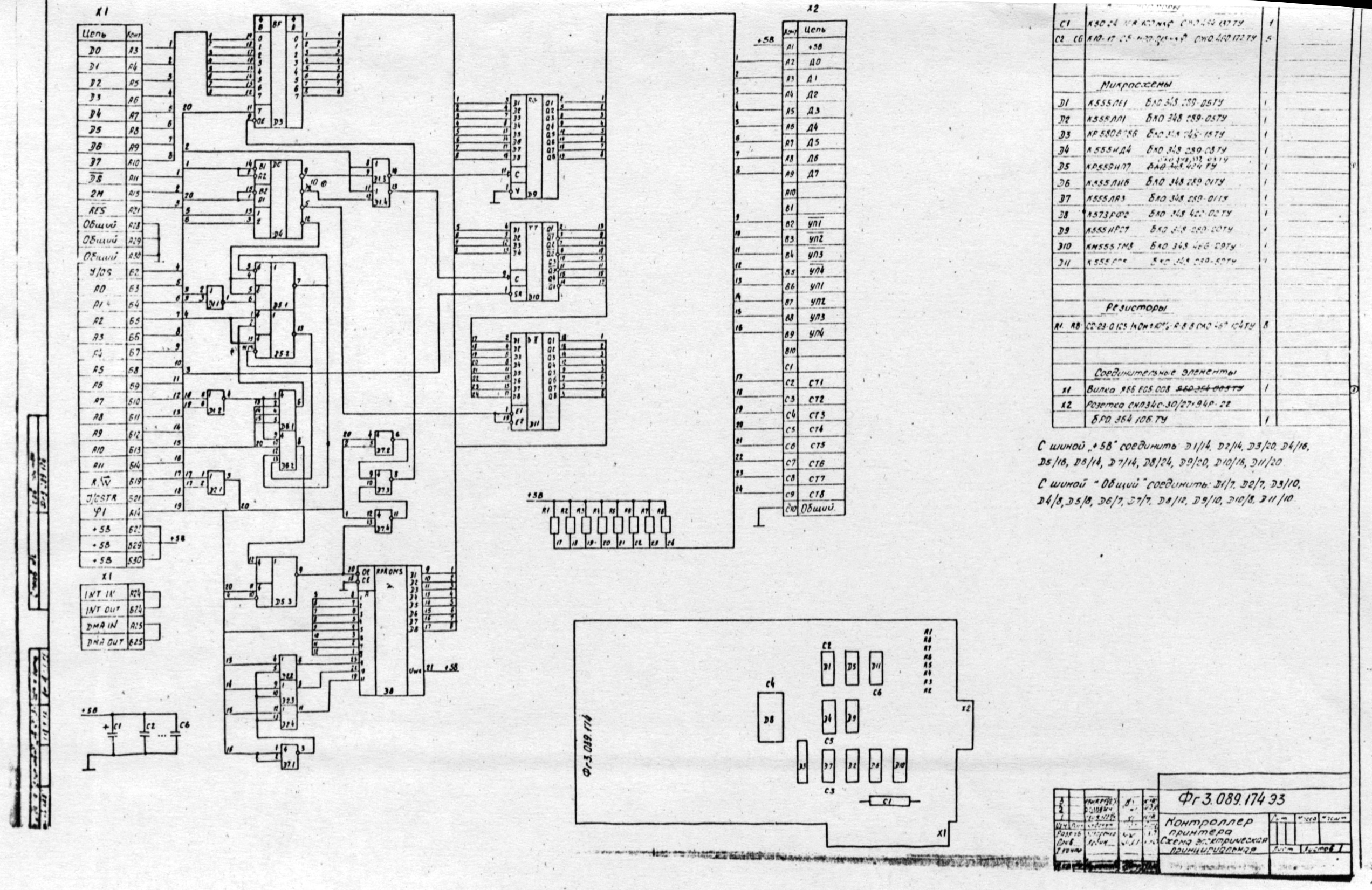

Фг3.089.174 ЭЗ. Схема электрическая принципиальная.
* * *
* * *

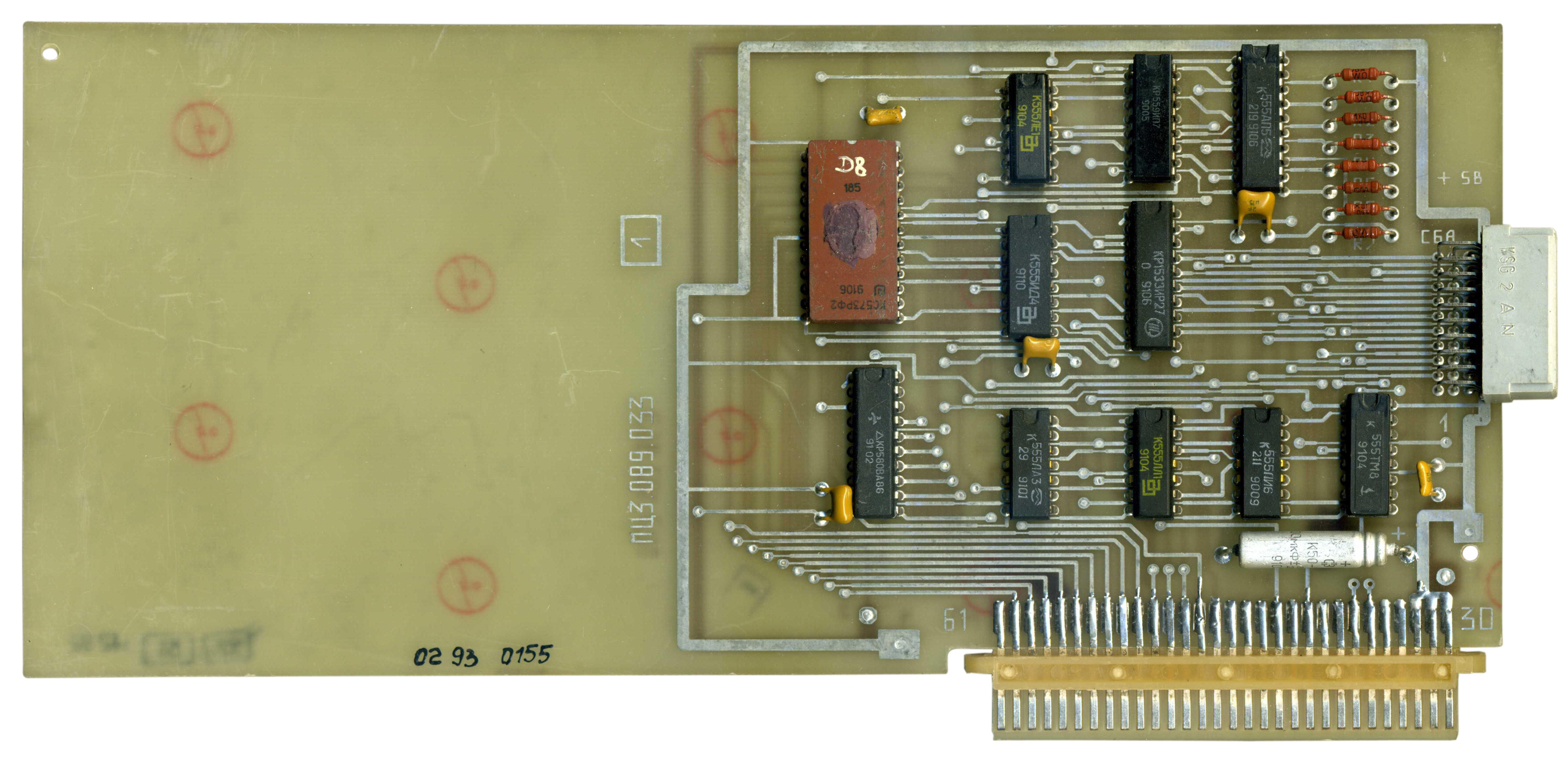

То же самое, но для низкопрофильного волжского "Агата". Мц 3.089.033:
Известно о другой дате производства и порядковом номере: 01.93.0026
* * *
Это обычный контроллер Фг3.089.174, но разъём СНП34 заменён на конструкцию с разъёмом РП15-32. Иногда такое решение применял ЛЭМЗ. Вместе с этим, менялась конструкция кабеля (подробности на странице Принтеры).
| СНП | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | C2 | C3 | C4 | C5 | C6 | C7 | C8 | C9 | C10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РП | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
* * *
Конструкция - полная противоположность ячейки ППИ. Мощные выходы, никакого программирования режимов, нет последовательного интерфейса, большой (2048 байт против стандартных 256 байт) драйвер в установленном на модуле ПЗУ.
При изучении этой схемы стало понятно, что все три страницы инструкций по программированию этого модуля можно свести в одну фразу: всё, что записано по адресам C0x0 и C0x1 - будет видно снаружи на линейках разъёма A и B, а то, что приходит на вход на линейку C будет видно внутри по адресу C0x2.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
