Юность Ц-404

Выпускался на Московском радиотехническом з-д.
Фото на сайте rw6ase.

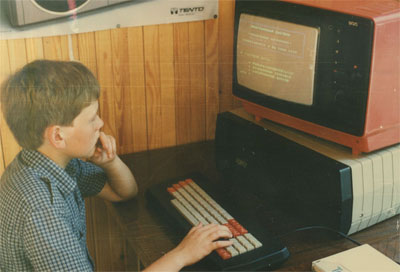

Входил в комплект ранних Агат-7 производства ЛЭМЗ и ВЗЭВТ. Системный блок из такого комплекта, не имел встроенного динамика. Звук выводился на соединитель с монитором. Т.е. использовался усилитель и громкоговоритель телевизора. Можно было регулировать громкость... очень удобно.

Агатизированние Юностей выполнял ЛЭМЗ или ВЗЭВТ, известно два варианта.

* * *

Вариант 1) Для сопряжения с Агатом, установлена плата RGB-интерфейса (вместо модуля цветности).

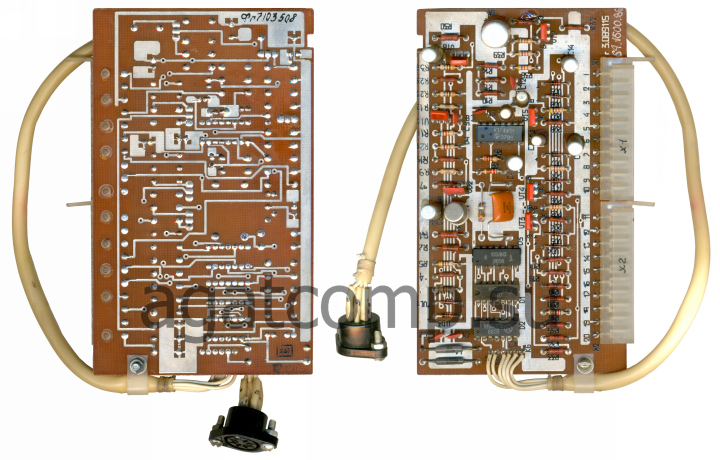

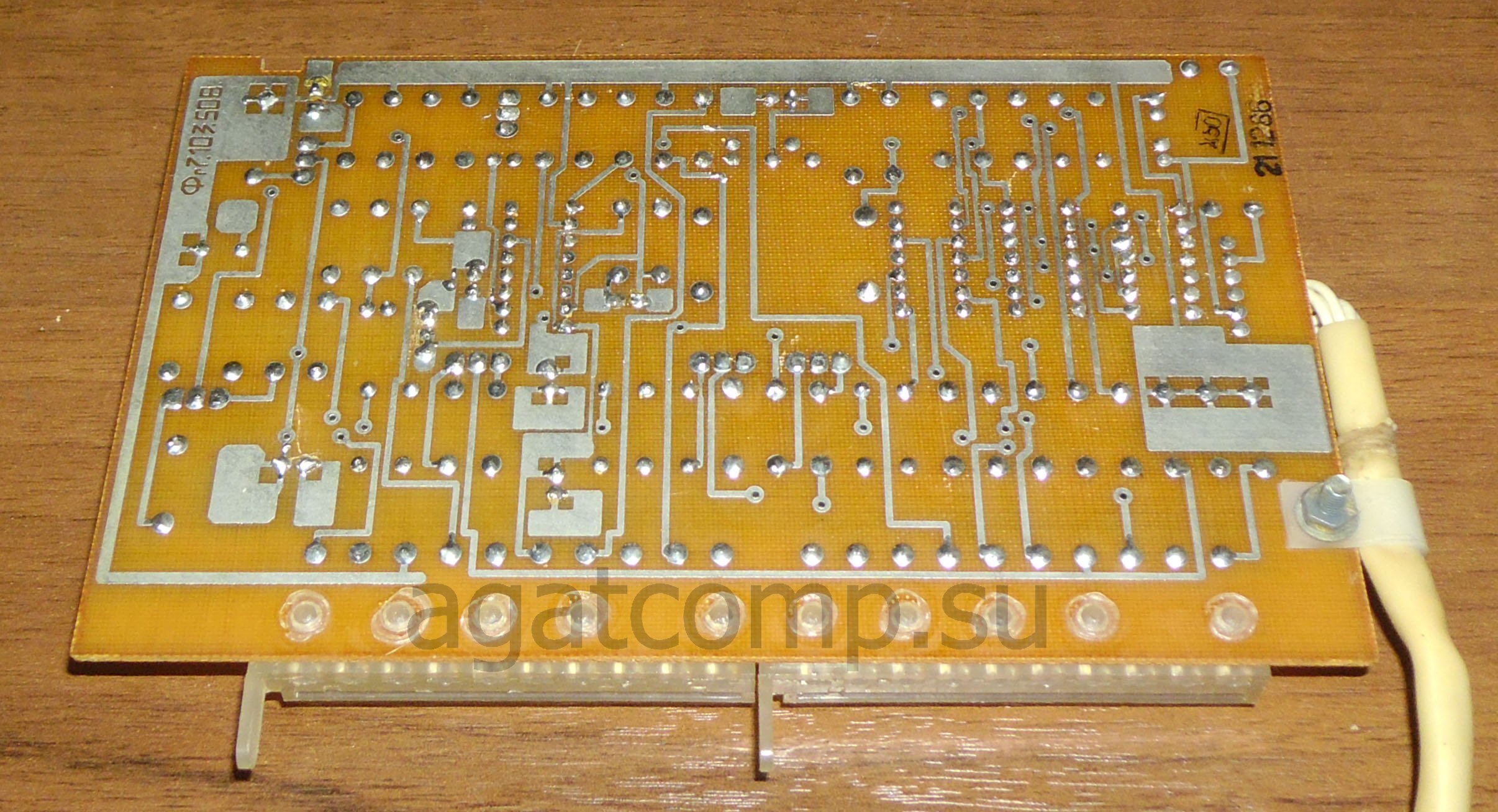

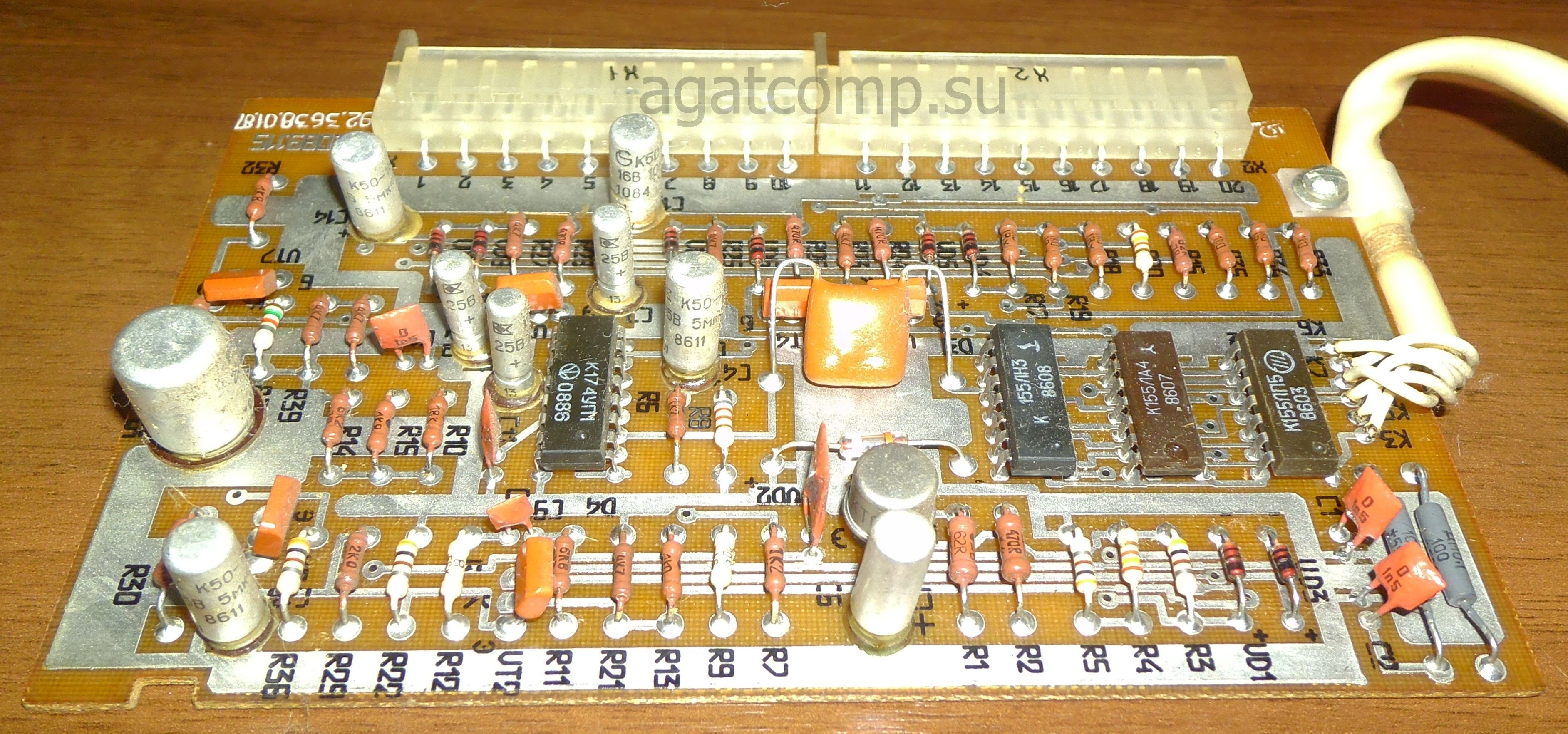

Макетка Фг.7.103.508, собранная плата 3.089.115. Фото немного другой версии: 1, 2, например децимальный номер вытравлен а не написан.
Сам модуль цветности поставлялся рядом в картонной коробочке, можно было переставить его обратно и получить обычный телевизор.

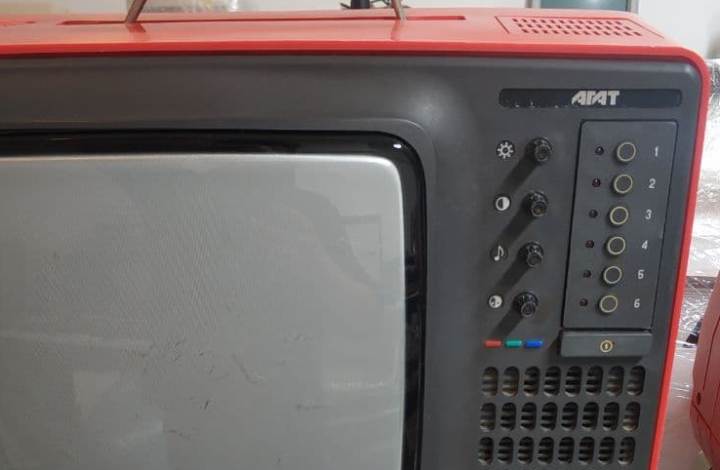

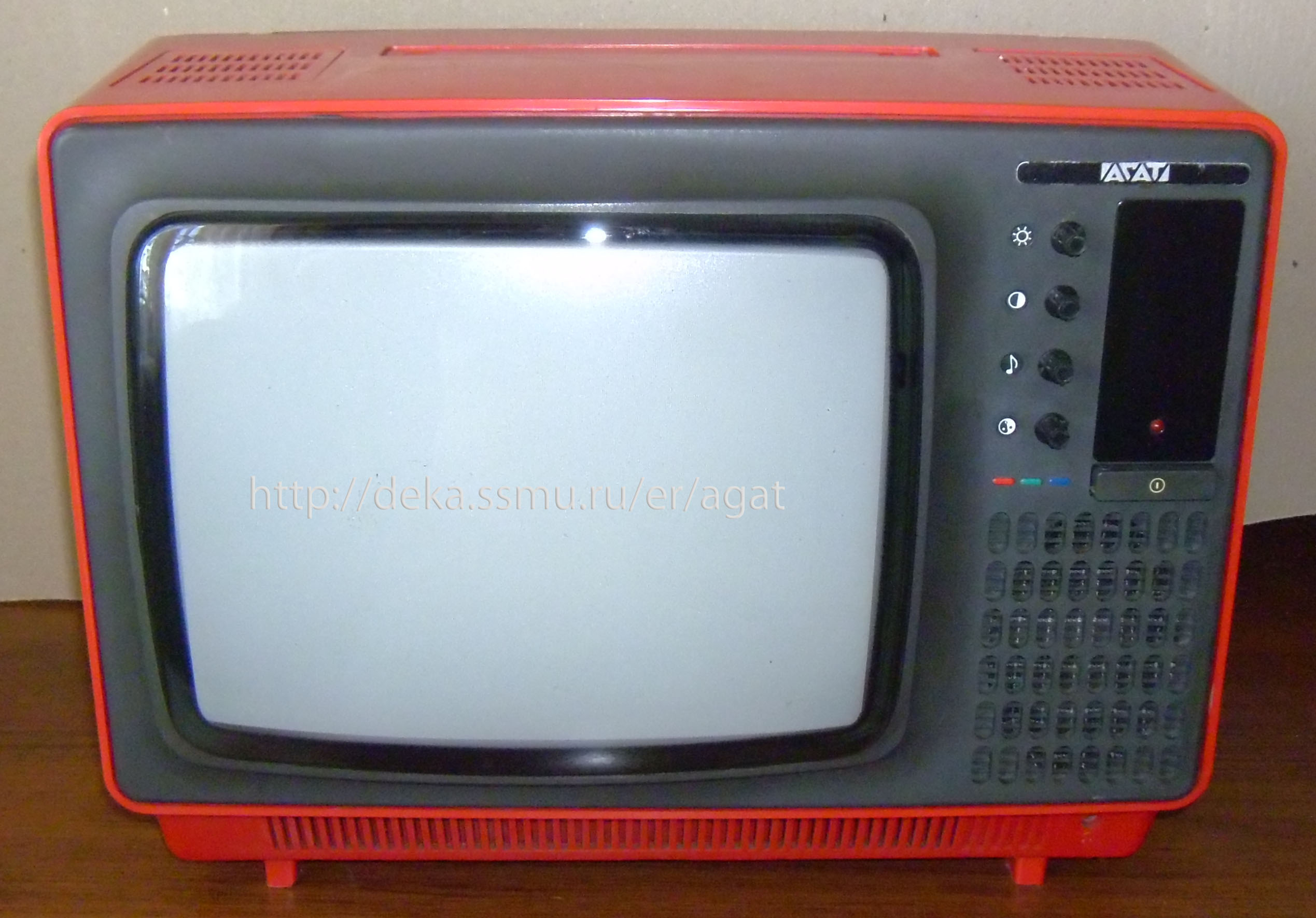

На лицевой стороне, в углубление с надписью "Юность Ц 404", аккуратно вклеен алюминиевый шильдик "АГАТ", причем он бывает разной стилизации (см фото).

* * *

Вариант 2) Это развитие первого варианта - добавились особенности, ограничивающие возможность легкого возвращения в телевизор. Видимо более позднее решение (возможно ЛЭМЗ договорились с МРТЗ чтобы чуть цену снизить или вес).

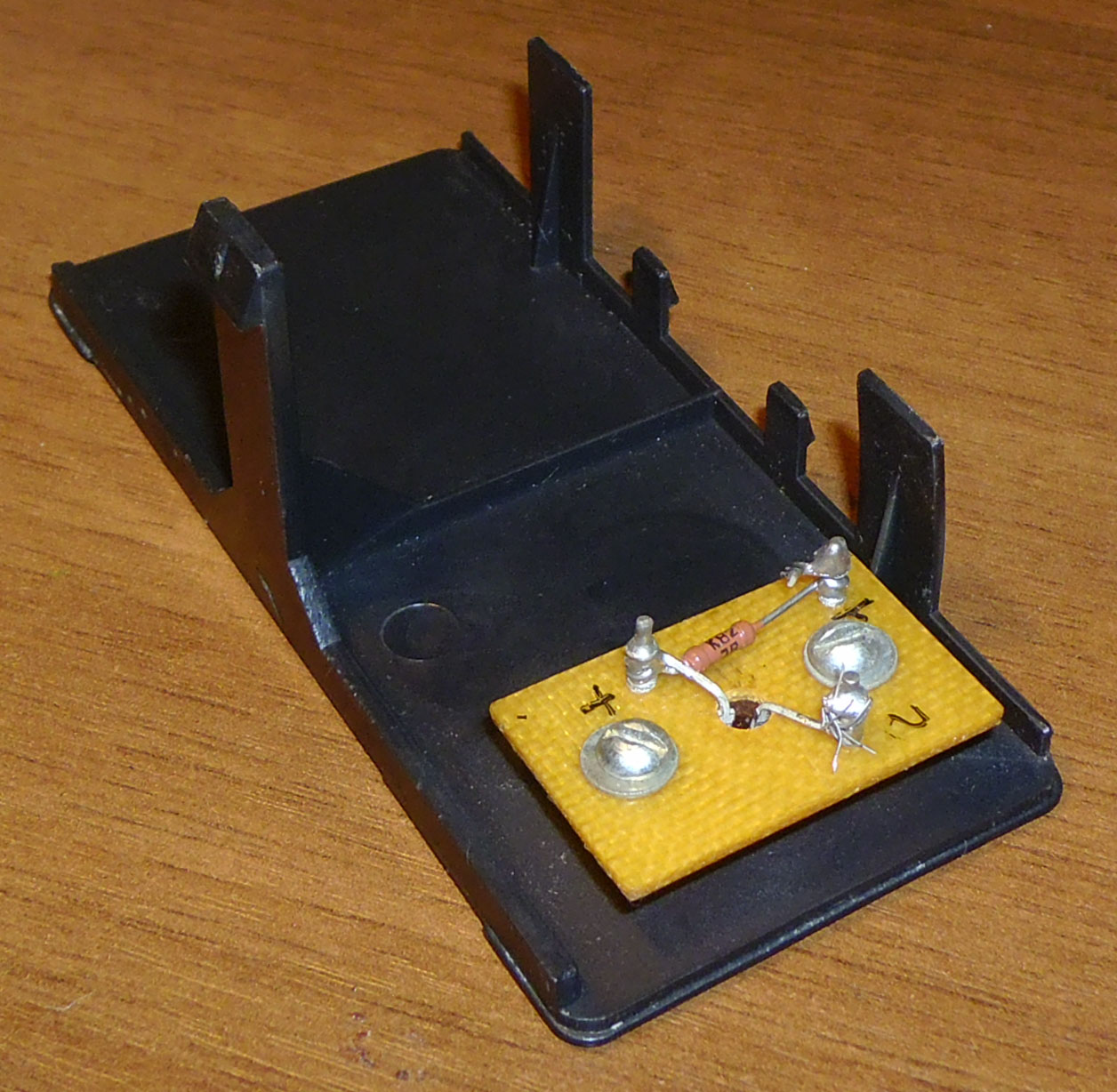

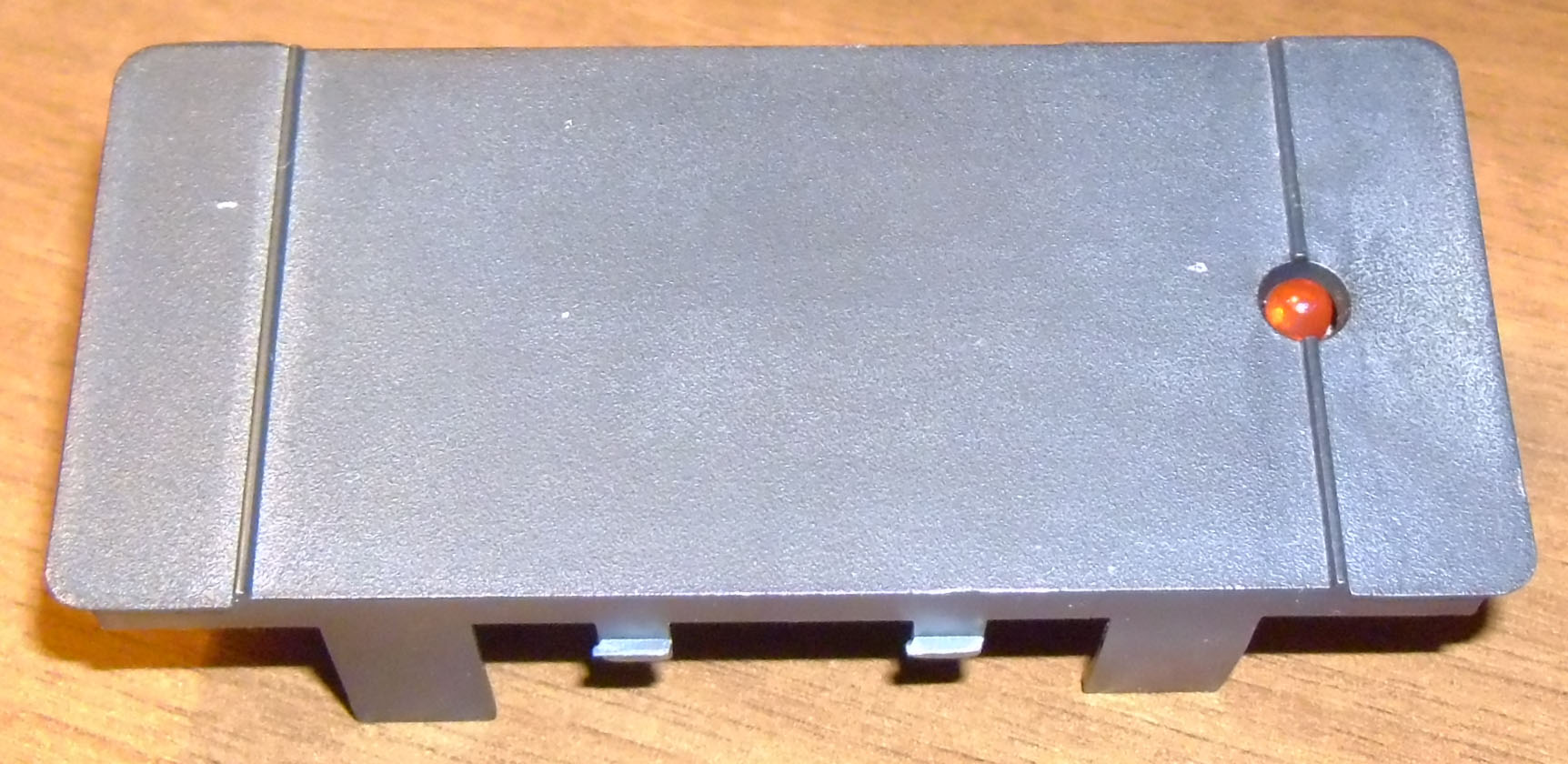

Вместо селектора каналов - заглушка (металлическая или пластиковая (фото1, фото2), с индикатором питания.

Отсутствуют штыревая антенна, блоки СМРК (усилитель радиоканала), тюнеры МВ/ДМВ с соответствующими разъемами, переключатель "цв изображение".

* * *

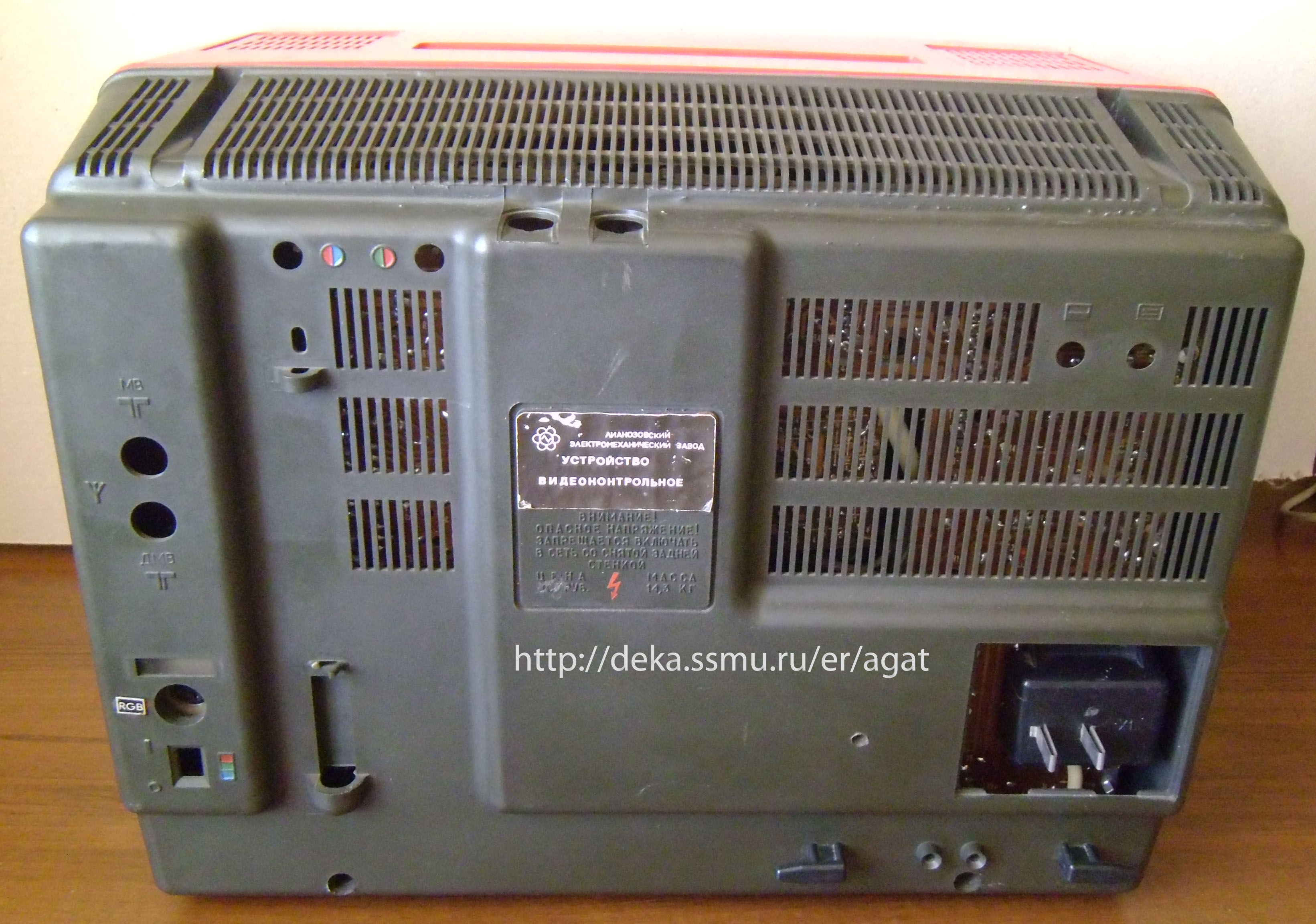

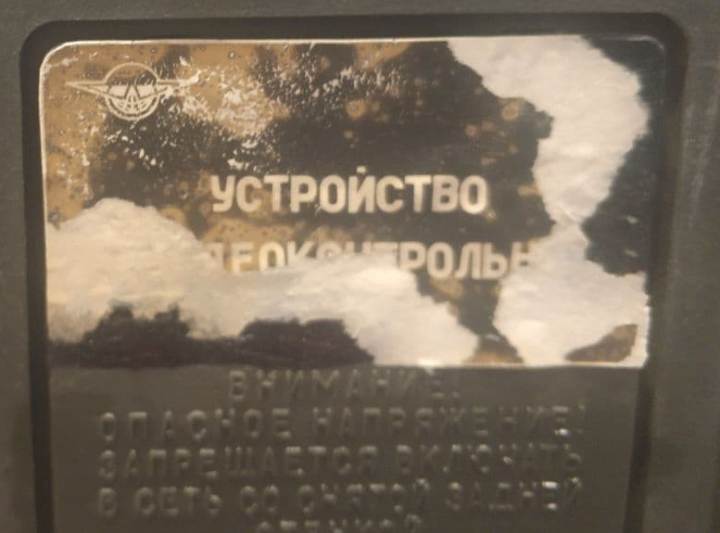

Наклейка ЛЭМЗ закрывает часть информационной таблички, вариант наклейки ВЗЭВТ. Поверх значка "магнитофон" приклеен шильдик RGB, сообщающий, что у гнезда теперь другое назначение.

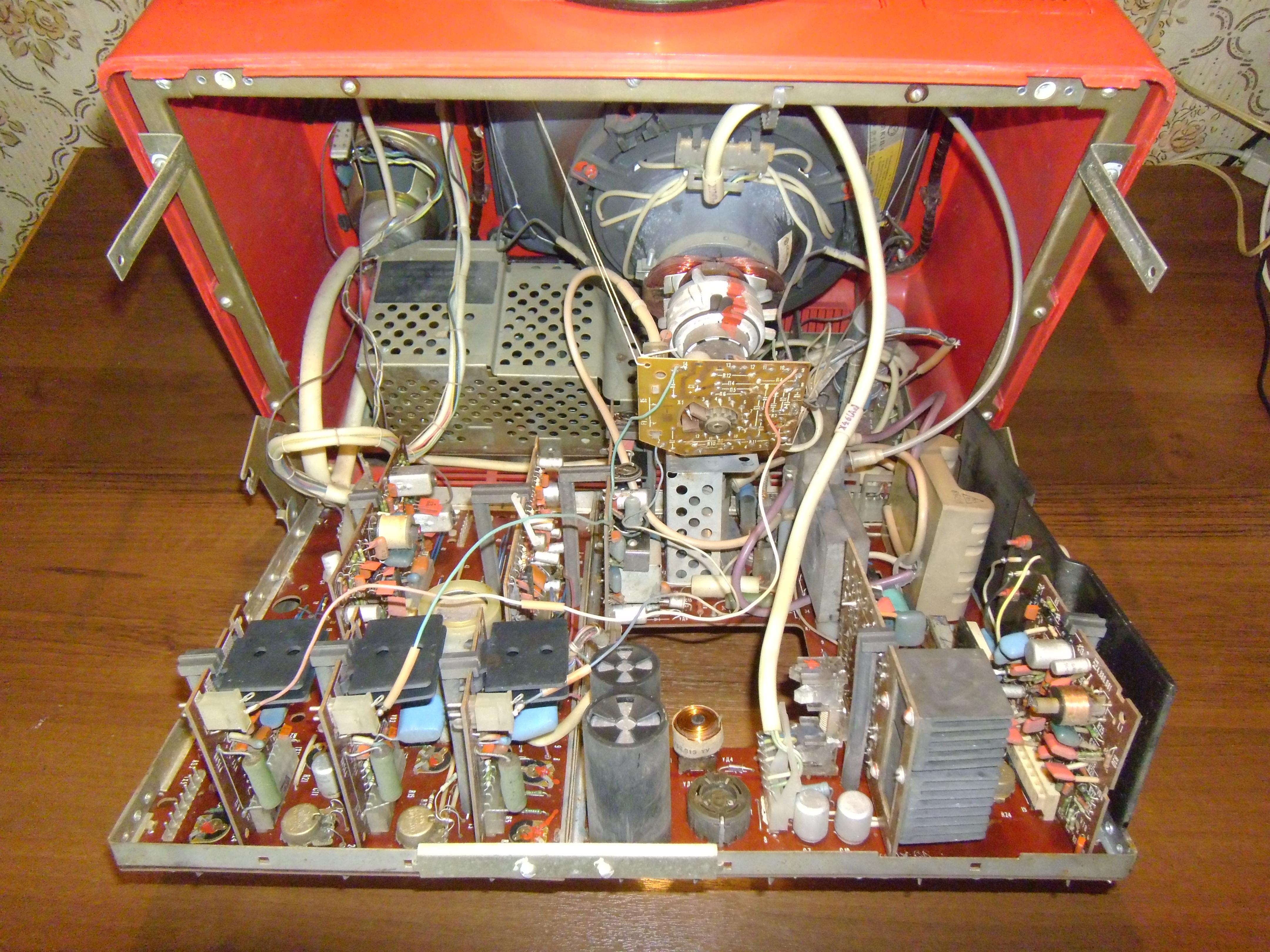

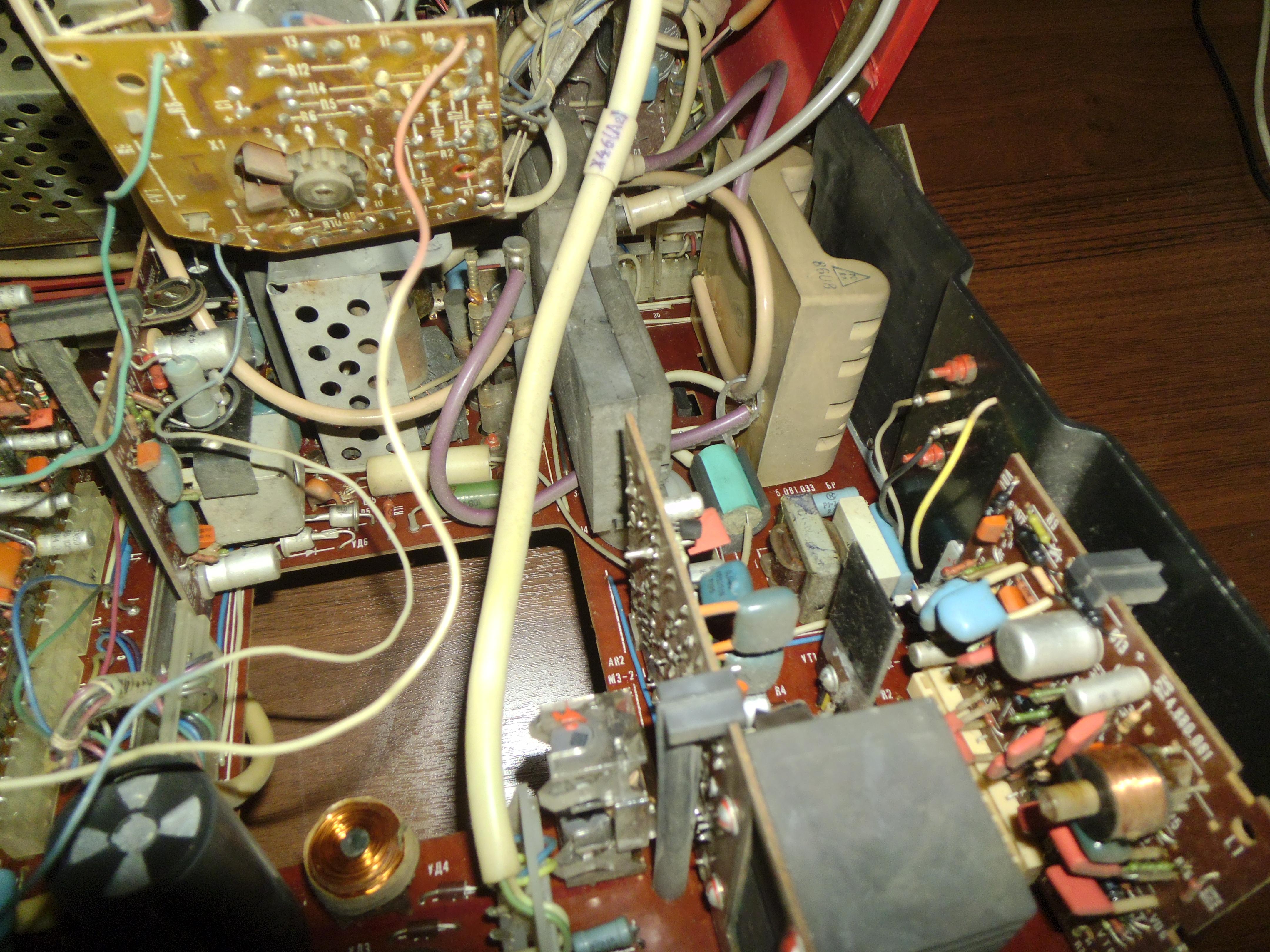

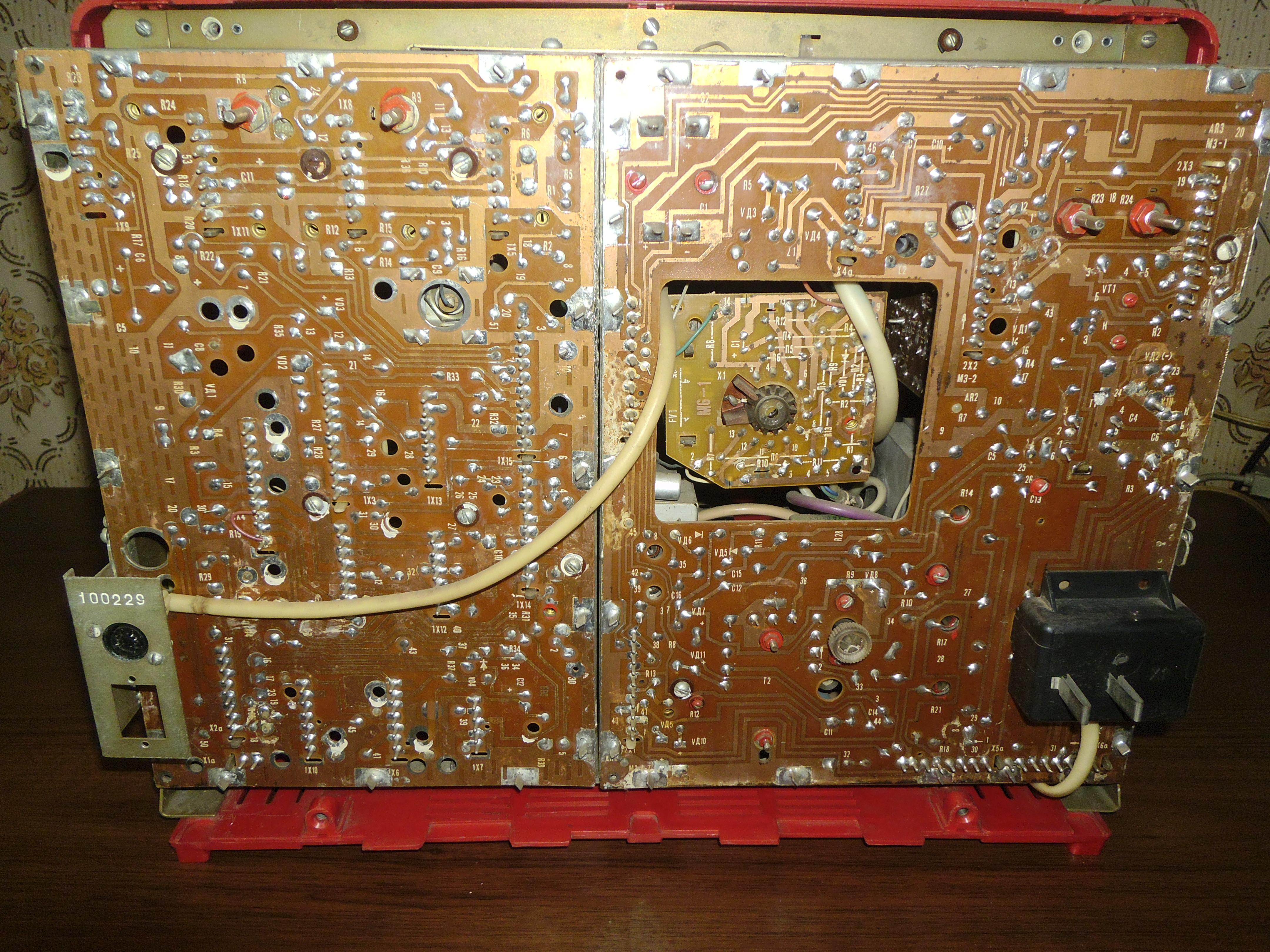

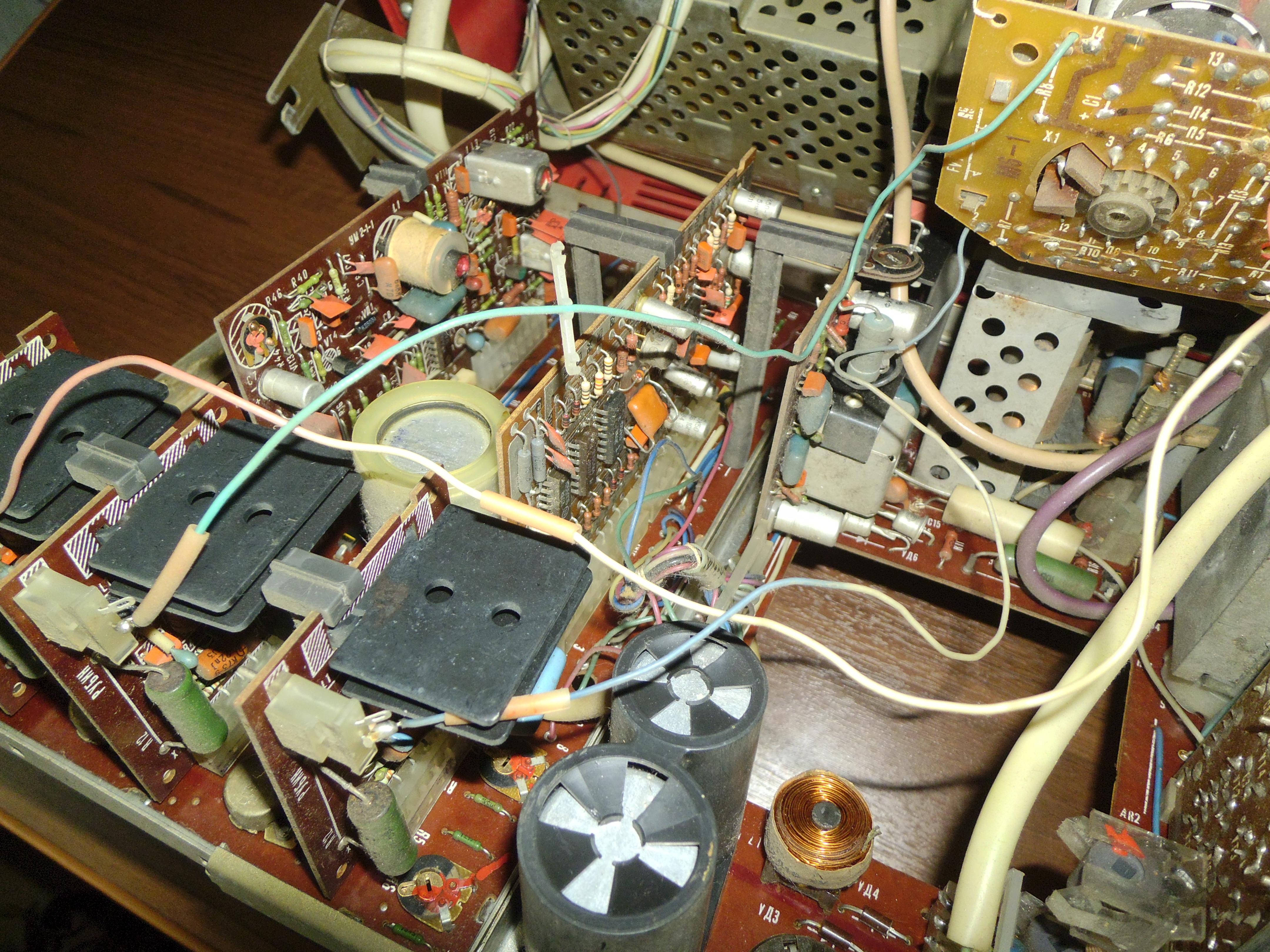

Внутренности: фото1, фото2, фото3, фото4.

Кроме того, есть фото на сайте Андрея Кислова.

* * *

Все же этот ВКУ по своим характеристикам не дотягивал до нормального монитора. Например, использовалась телевизионная трубка 32ЛК1Ц-1. Главная неприятность - размытое изображение в режиме 64х32 символа (448 точек по горизонтали).

Некоторые схемы телевизора Юность-Ц404.

* * *
