Электроника МС 6105.01

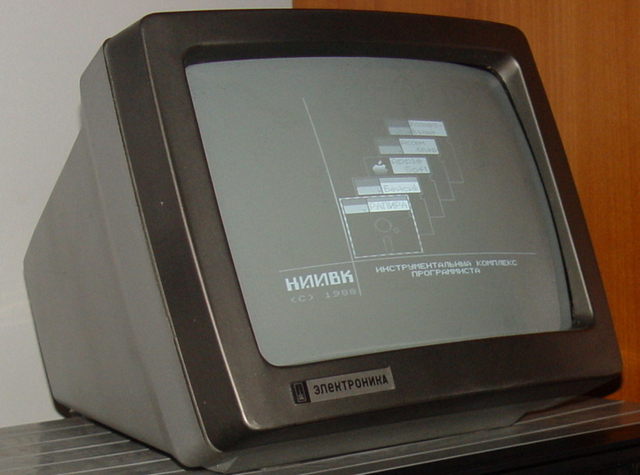

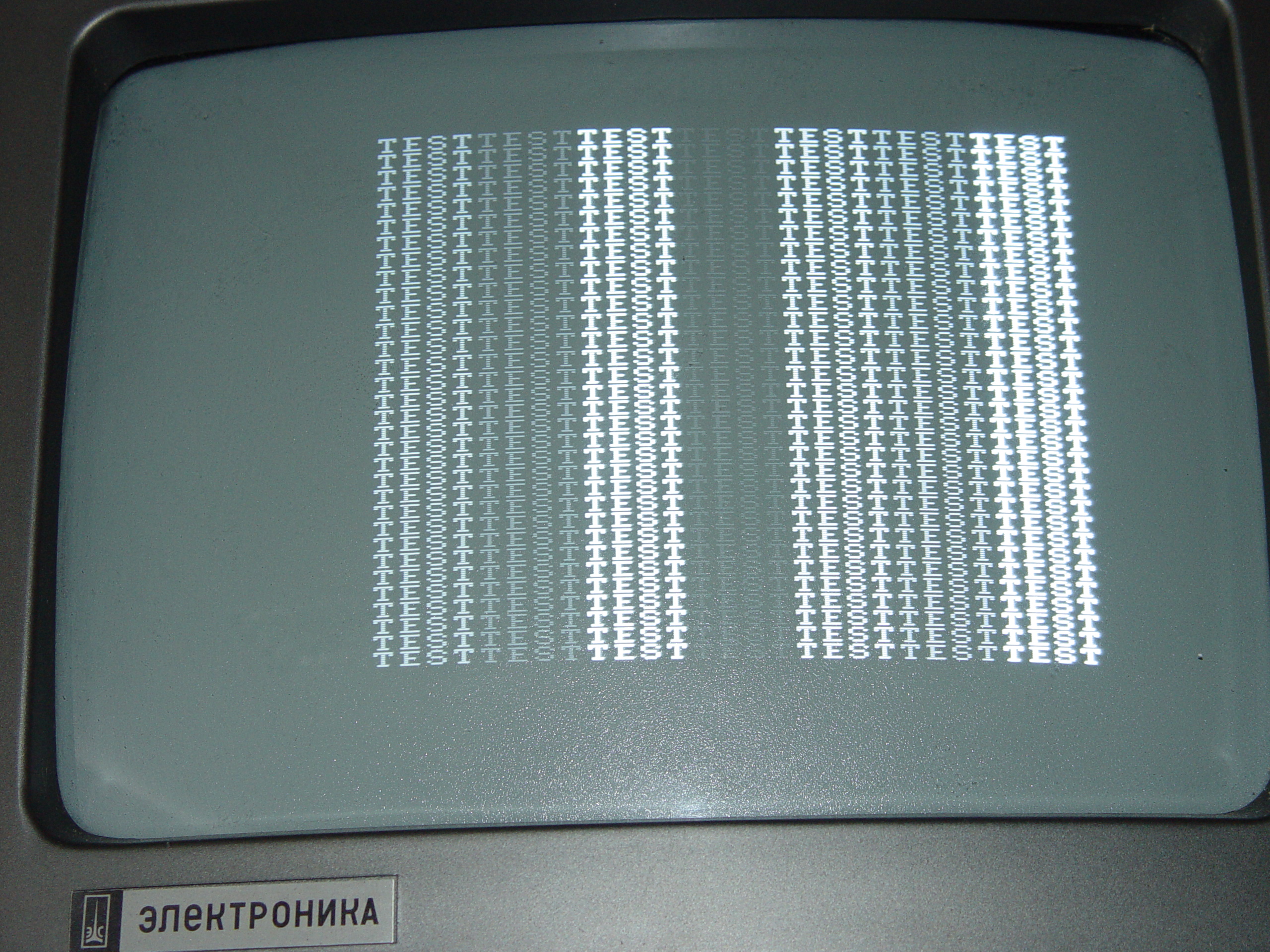

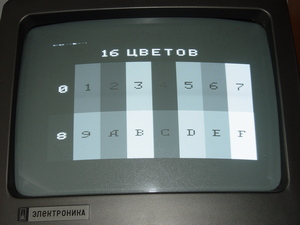

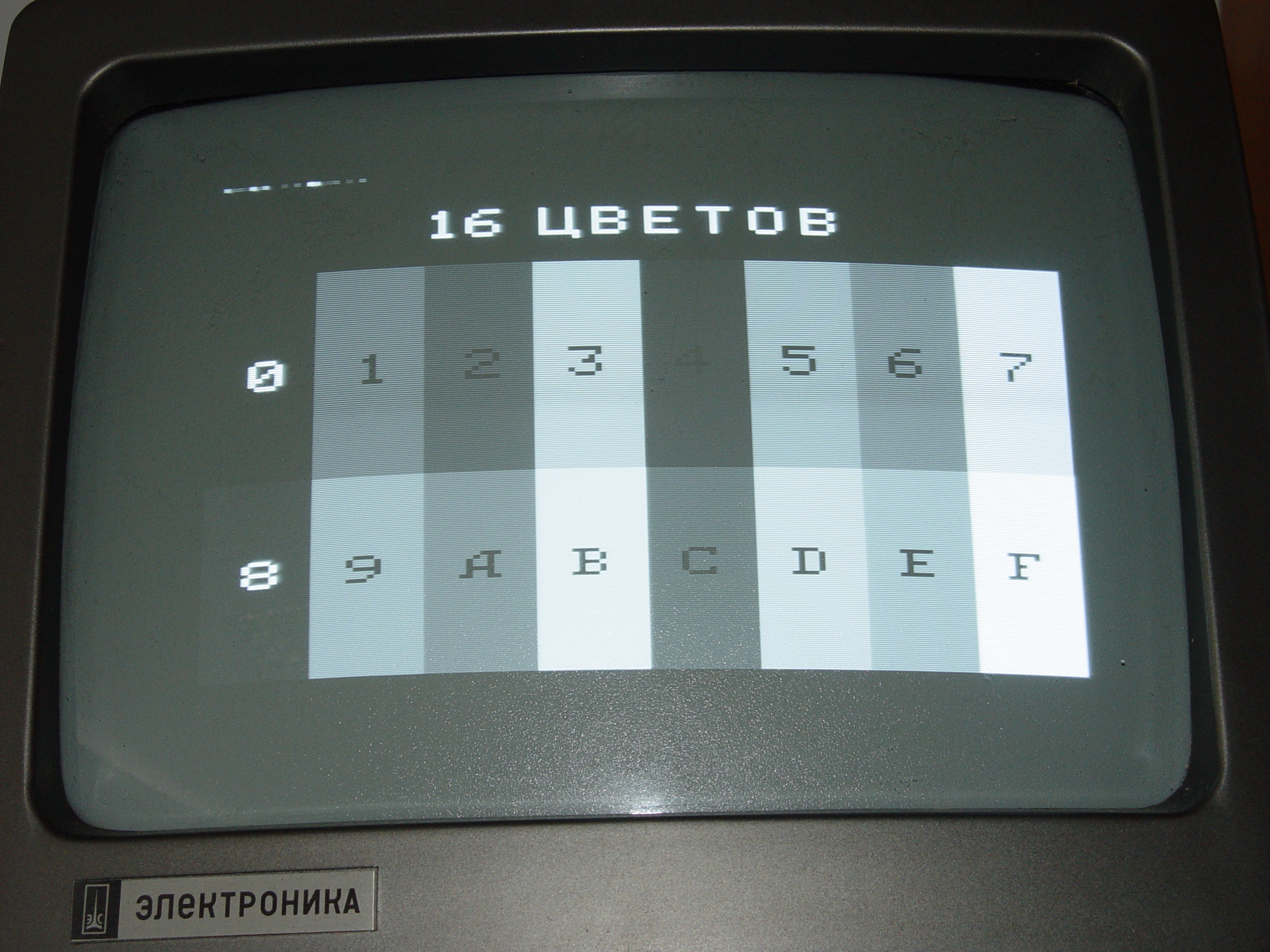

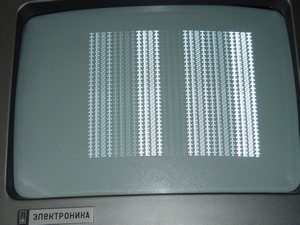

Электроника МС 6105.01 - один из членов большого семейства Ч/Б мониторов МС 6105.

Для ЗЭМЗ и ВЗЭВТ колокольчики поставлял - Новосибирский завод "Электросигнал". Для ЛЭМЗ - Запрудненский завод электровакуумных приборов.



* * *

Паспорт + упаковочный лист из комплекта ЗЭМЗ. Обратите внимание на порядковый номер изделия. DJVU 8Мб.

Принципиальная схема из комплекта ЗЭМЗ. TIFF 4Мб.

Инструкция, схема, паспорт кинескопа из комплекта ЛЭМЗ. DJVU 30Мб.

* * *

МС 6105.01 не имел своего блока питания - подразумевалось, что он будет питаться от источника изображения. Требования: 12 в, 2 а. Задача питания этого монитора решалась различными заводами по разному. Ведь изначально Агаты были ориентированные на цветные ВКУ (у которых свои, встроенные БП).

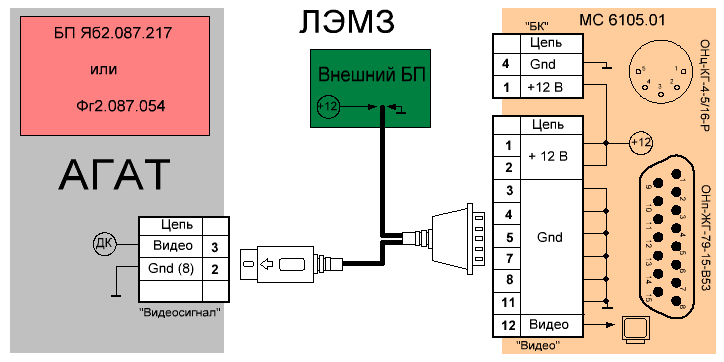

  • ЛЭМЗ использовал дополнительный внешний Блок питания. Подробности ТУТ.
  •

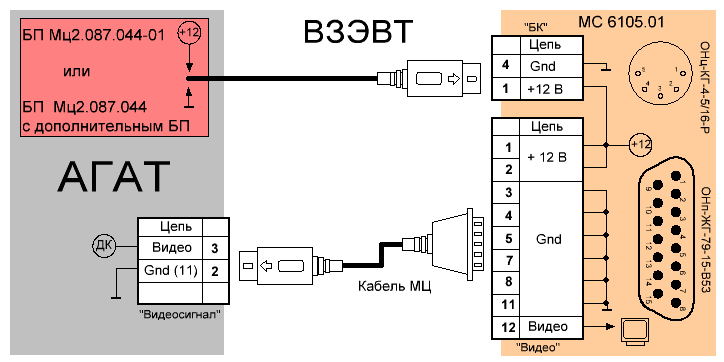

  • ВЗЭВТ применял дополнительный внутренний БП ЕС1841.Е002. В последствии, от него отказались, внеся изменения в основной (индекс01), подробности ТУТ. Внешне оба случая выглядели одинаково, в виде ~ метрового кабеля выведенного "на улицу" из системного блока. Подключение питания производилось к разъему "БК" монитора. Изображение передавалось по отдельному кабелю, к разъему "ВИДЕО" монитора.
  • ОбозначениеМонитор РП 15-15Видео ОНЦ
    Общ112
    Видео123

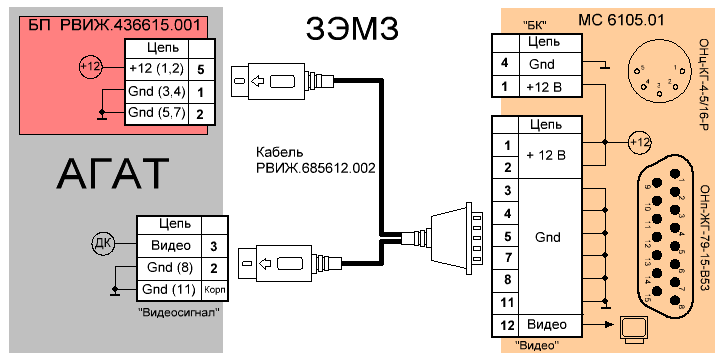

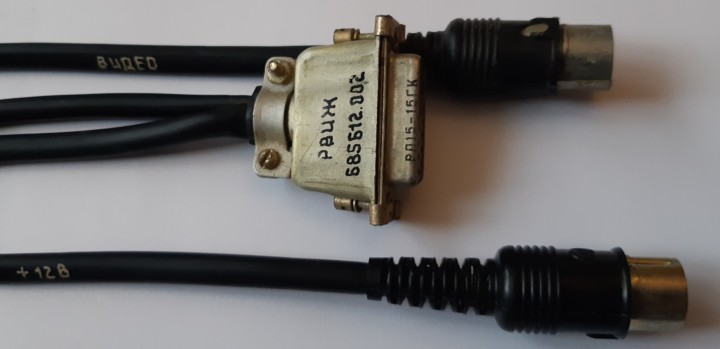

  • ЗЭМЗ приступил к сборке уже во времена МС 6105.01, и всегда комплектовал Агаты своим блоком питания РВИЖ.436615.001, у такого есть всё необходимое для питания монитора. Используется жгут РВИЖ.685612.002:
  • ОбозначениеМонитор РП 15-15БП ОНЦВидео ОНЦ
    +121,25
    Общ3,41
    Общ5,72
    Общ82
    Общ11Корпус
    Видео123

* * *
