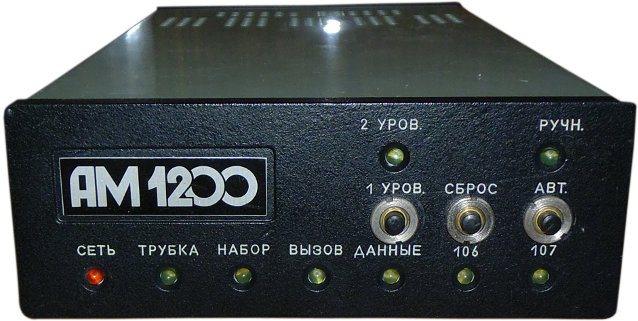

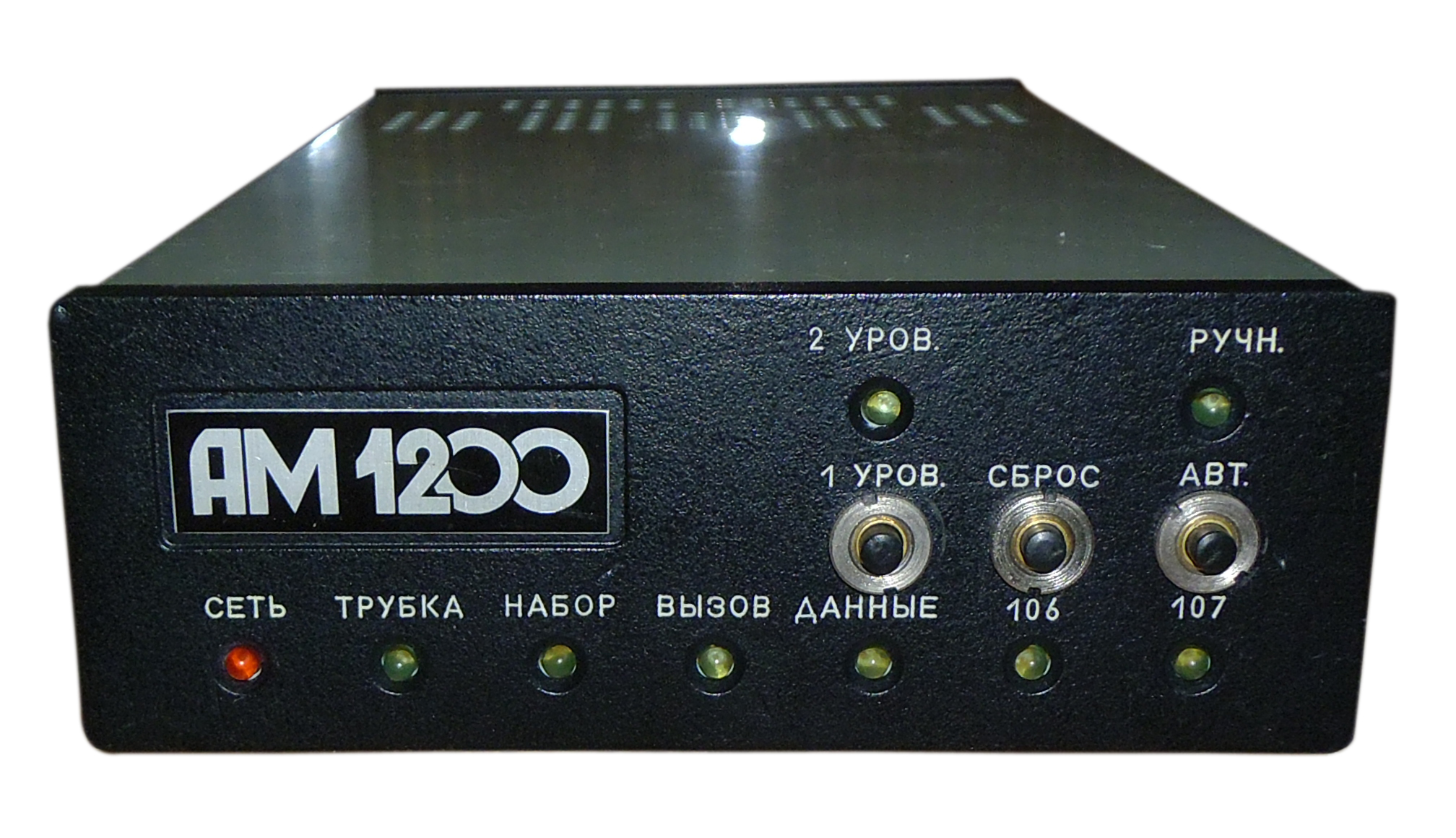

Модем АМ1200

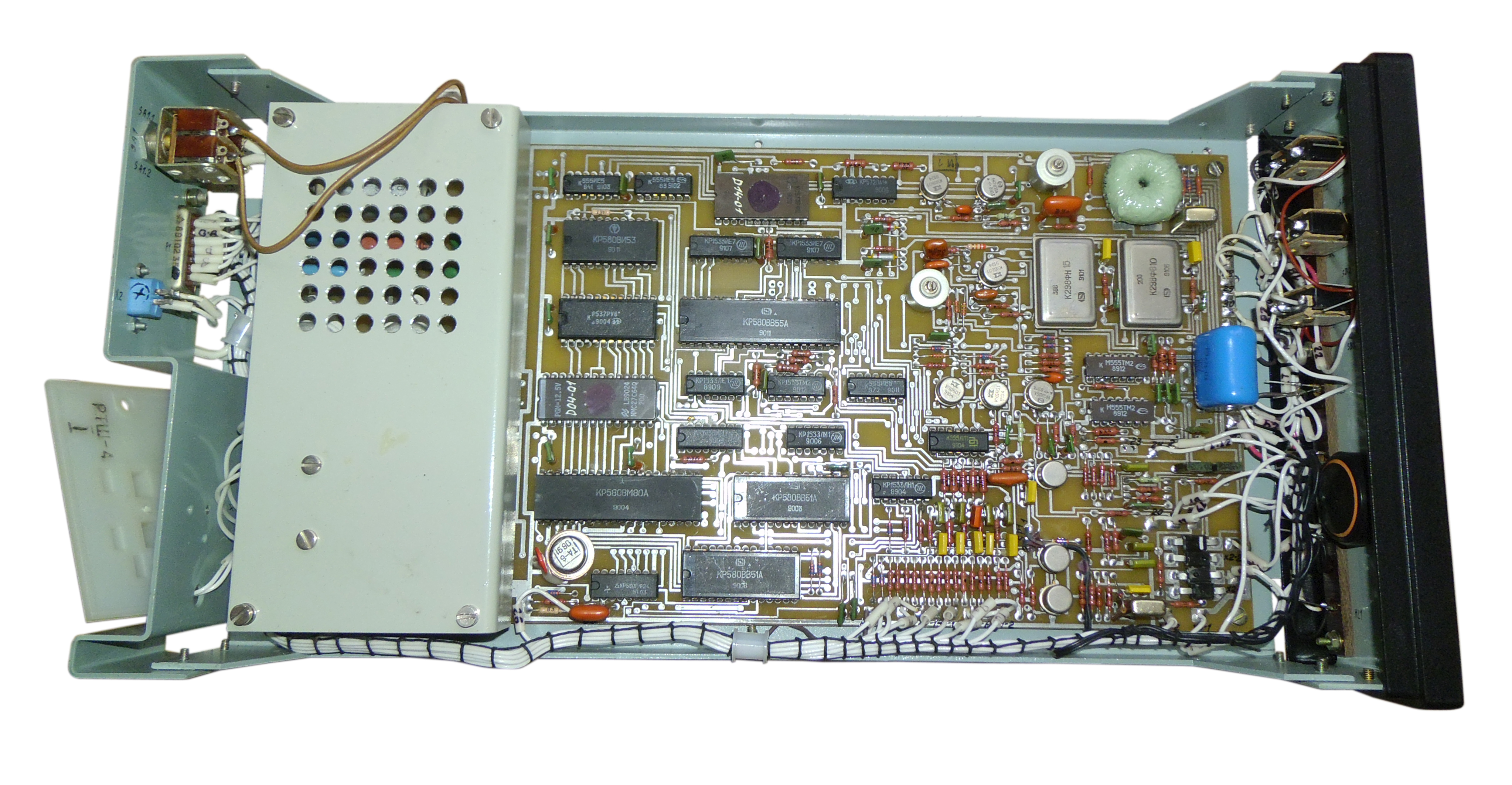

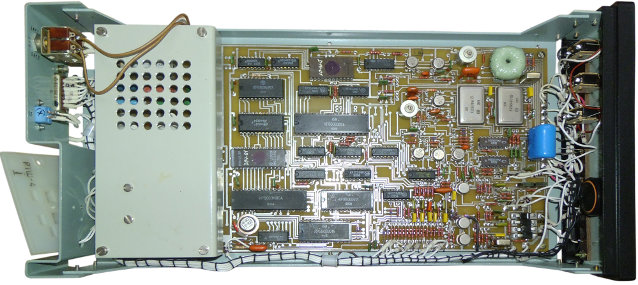

АМ - Агафонов-Молодцов (разработчики). В техдокументации - Аналоговый Модем. Процессор i8080. Разработка НПО СВТ, выпускался на мощностях школьного завода. Изначально планировалось использовать совместно с ЕС184x, но широкого распространения не получил. Более популярным оказалось подключение к Агату, аббревиатуру АМ даже часто ошибочно расшифровывали как Агат-Модем. Процесс коммутации по SSITT - V.25 бис, работа на физической среде по SSITT - V.23 бис.
Прошивки модема АМ1200 (основная программа ЦП и какая-то табличка).
* * *
Подключение к Агату осуществляется через Ячейку межмашинного обмена.
| АГАТ | АМ 1200 | DB25 (IBM) | DB9 (IBM) | Обозначение | Цепь | Назначение |
|---|---|---|---|---|---|---|
| С9 | 1 | 7 | 5 | GND | 102 | Земля |
| С2 | 11 | 2 | 3 | TxD | 103 | Передаваемые данные |
| С8 | 8 | 3 | 2 | RxD | 104 | Принимаемые данные |
| С6 | 10 | 4 | 7 | RTS | 105 | Запрос передачи |
| С4 | 14 | 5 | 8 | CTS | 106 | Готовность к передаче |
| С1 | 15 | 6 | 6 | DSR | 107 | Готовность модема |
| С5 | 9 | 20 | 4 | DTR | 108 | Готовность терминала |
| С7 | 12 | 8 | 1 | RLSD | 109 | Обнаружение несущей |
| С3 | 13 | 22 | 9 | RI | 125 | Прерывание |
* * *
Базовый софт для IBM PC написан Kiss Lab (Кистанов?).

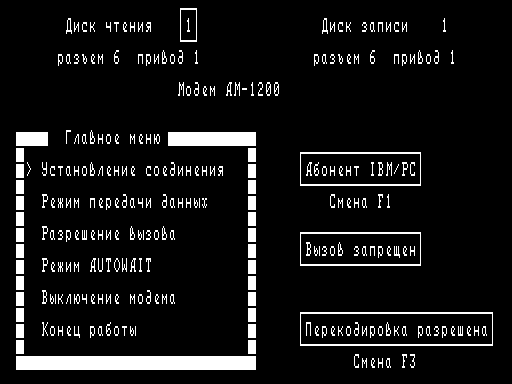

Основной софт для АГАТа написан Алексеем Пономаревым, а так же программистами НИМП ЮСН (Копирование через модем).
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
