CTI (Япония)

Жгут для подключения принтера CPA-80 к ПЭВМ "Агат"

---------------------------------------
!        Ш1        !      Ш2          !
---------------------------------------
!    откуда        !     куда         !
---------------------------------------
! конт.! доп. соед.! конт.! доп. соед.!
---------------------------------------
! А1   !  С7       !      !           !
! А2   !           !  2   !           !
! А3   !           !  3   !           !
! А4   !           !  4   !           !
! А5   !           !  5   !           !
! А6   !           !  6   !           !
! А7   !           !  7   !           !
! А8   !           !  8   !           !
! А9   !           !  9   !           !
! В8   !           !  31  !           !
! В9   !           !  1   !           !
! С9   !           !  11  !           !
! С10  !           !  16  !           !
!      !           !      !           !
---------------------------------------


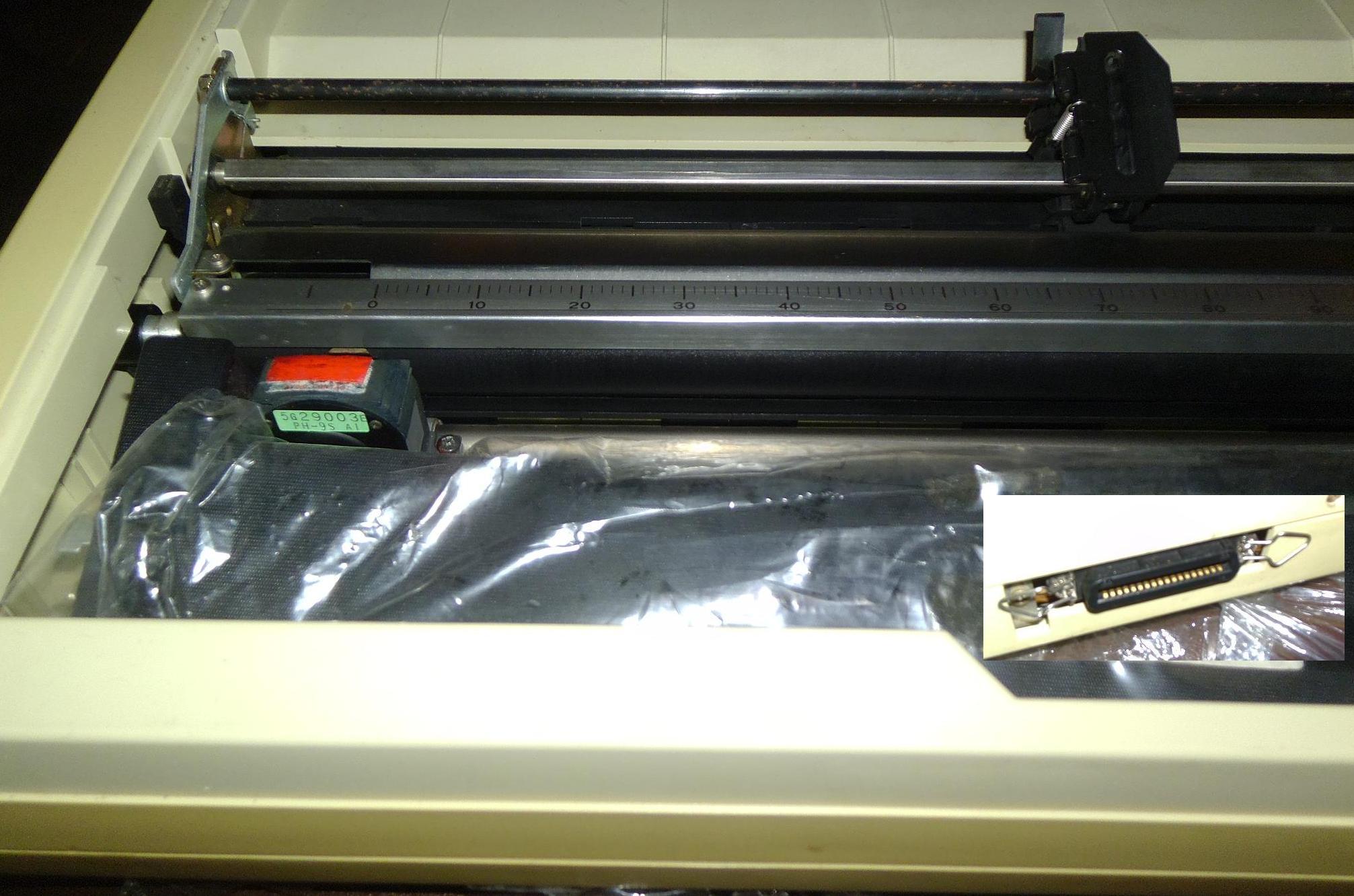

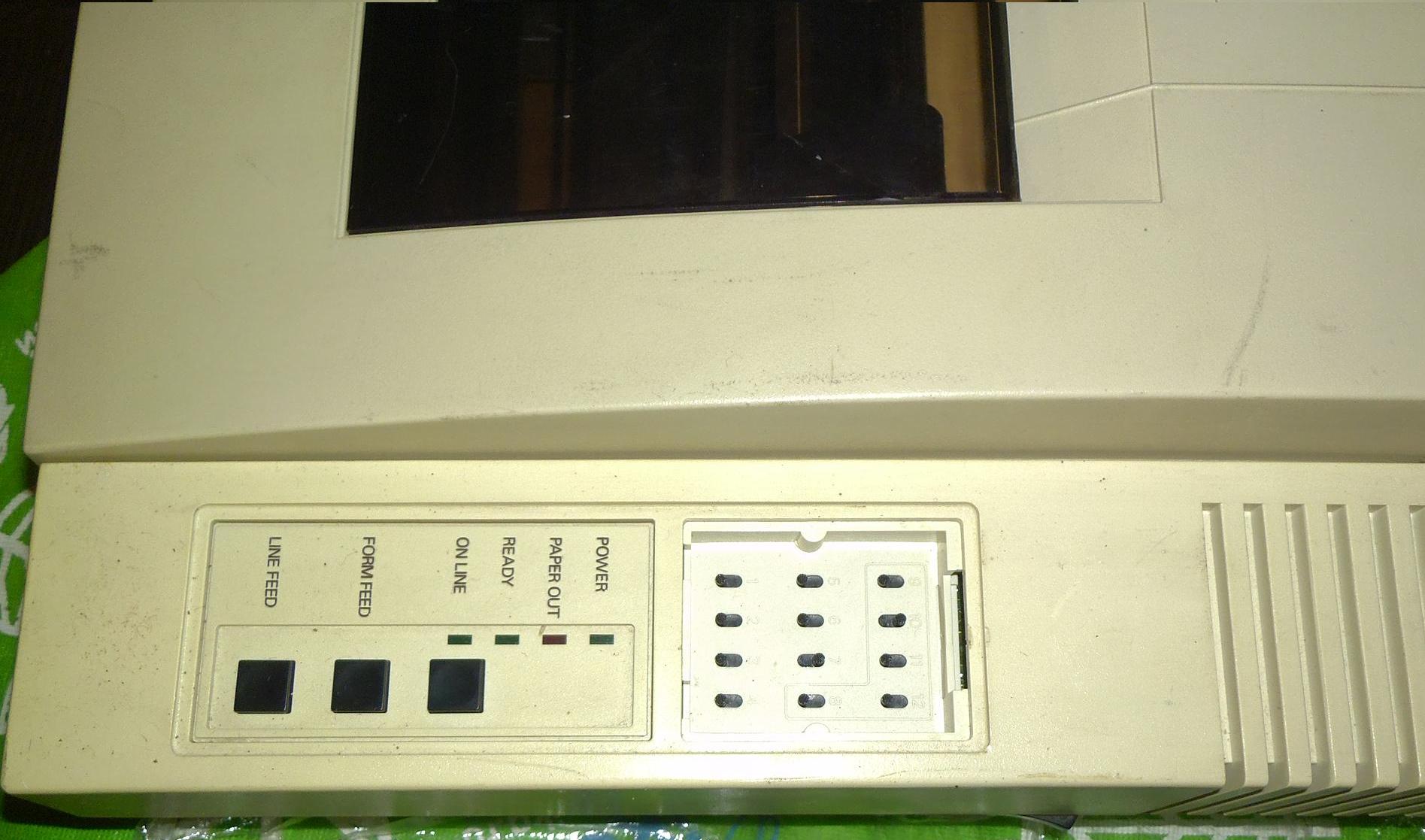

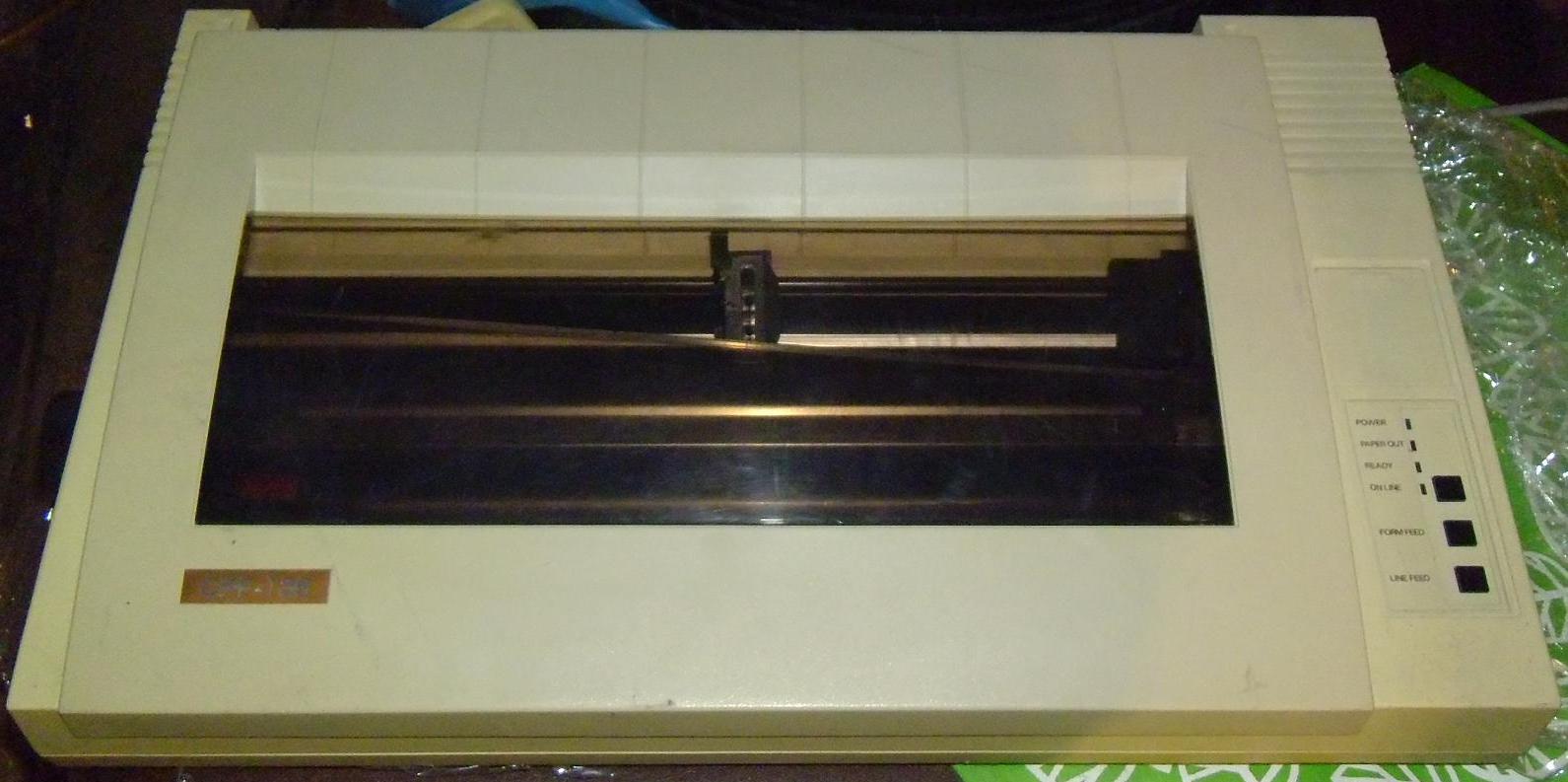

Жгут для подключения принтера CPF-Н80 к ПЭВМ"Агат"

----------------------------------------------
!        Ш1        !      Ш2          !Номер !
--------------------------------------! жилы !
!    откуда        !     куда         !кабеля!
---------------------------------------------!
! конт.! доп. соед.! конт.! доп. соед.!      !
---------------------------------------------!
! А1   !  С4       !      !           !      !
! А2   !           !  2   !           !  3   !
! А3   !           !  3   !           !  5   !
! А4   !           !  4   !           !  7   !
! А5   !           !  5   !           !  9   !
! А6   !           !  6   !           !  11  !
! А7   !           !  7   !           !  13  !
! А8   !           !  8   !           !  15  !
! А9   !           !  9   !           !  17  !
! В9   !           !  1   !           !  1   !
! С9   !           !  11  !           !  21  !
! С10  !C2,C3,C5,  !  16  !           !  10  !
!      !C6,C7,C8,  !      !           !      !
----------------------------------------------


Примечание. Ниже приведена распайка кабеля, входящего в комплект принтера CPF-H80.

Nжилы    1  2  3  4  5  6  7  8  9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
----------------------------------------------------------------------------------
Nконт.   1 14  2     3 31  4 36  5 16  6 19  7 20  8 21  9 22 10 23 11 24 12 25 13

Жила 4 - резерв.


Для принтера, поставленного без соединительного жгута, второй
конец  жгута  распаивается  непосредственно  на выводы разъема
на печатной плате принтера.

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
