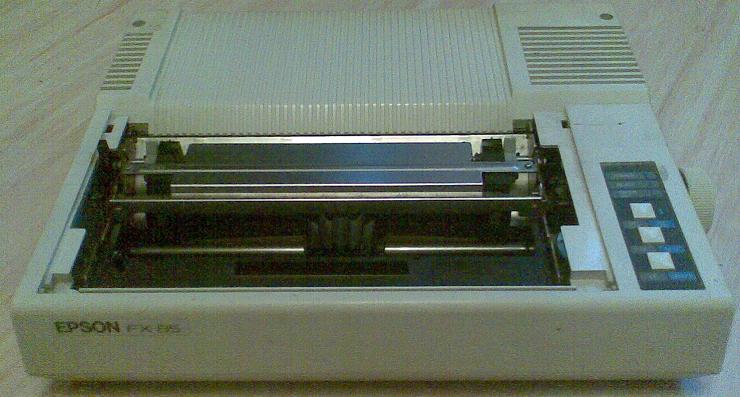

Epson FX-85

FX-85 дампы ПЗУ.

Принтеры, поставляемые в СССР, имеют прошивку U-1.0. FX-85 - единственный из модельного ряда Epson, где адреса русских букв смещены в памяти знакогенератора, относительно стандарта ГОСТ. Из-за этой особенности, программы для Агата, использующие стандартный драйвер, не будут правильно выводить текст на бумагу. Так же, вся информация применима для принтера "RAVI 8010 M" (Индия, клон FX-85).

Для достижения наивысшей скорости печати из-под ОС Windows, использовать шрифты Courier New.

Таблица 1. Распайка жгута
FX-85АГАТ-9ОбозначениеНазначение
1B9StrobeМаркер цикла передачи
2A2Data 0Данные 0
3A3Data 1Данные 1
4A4Data 2Данные 2
5A5Data 3Данные 3
6A6Data 4Данные 4
7A7Data 5Данные 5
8A8Data 6Данные 6
9A9Data 7Данные 7
31B8IntИнициализация
11C9BusyЗанят
16-17,19-30C2,C3,C5-C8,C10GndЗемля
замкнуть А1 и С4

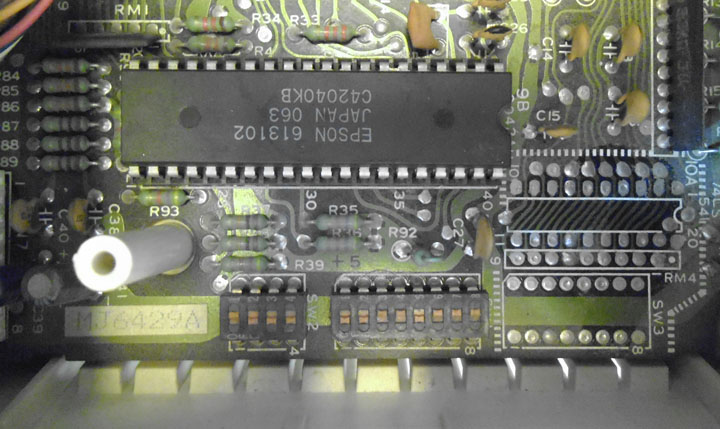

Двоичные выключатели находятся под траверсой на правой стороне печатающего устройства. Для снятия верхней крышки, следует использовать отвертку Филлипса. Таблица 2 создана в соответсвии с реальной последовательностью выключателей на плате (правее сороканожечной микросхемы Epson). Цветом выделены заводские положения выключателей, которые наилучшим образом подходят как для ПЭВМ Агат, так и для IBM PC.

Таблица 2.Функции двоичных выключателей
НомерВклФункцияВыкл
1-8 Набор интернациональных знаков
(см. таблицу 3)

1-7
1-6
1-5ПодчеркнутыйРежим печатиНормально
1-4 Не используется
1-3Не действуетДатчик конца бумагиДействует
1-2С косой чертойЗнак нуля0
1-1УплотненныйРежим печатиПайка
2-4Возврат каретки
+подача строки
Автомтическая подача строкиТолько возврат
каретки
2-3ВклПропускание через перфорациюВыкл
2-2ДействуетПодающий механизм листовой
бумаги
Не действует
2-1ДействуетВыбор печатающего устройстваНе действует

Таблица 3. Установка двоичных выключателей для интернациональных знаков
СтранаВыключатель 1-6Выключатель 1-7Выключтаель 1-8
СшаВклВклВкл
ФранцияВклВклВыкл
ГерманияВклВыклВкл
АнглияВклВыклВыкл
ДанияВыклВклВкл
ШвецияВыклВклВыкл
ИталияВыклВыклВкл
ИспанияВыклВыклВыкл

Выключатель 1.1 - Выбирает "пайка" или уплотненную печать. Вкл относится к уплотненной, а Выкл - к "пайка". Независимо от этой установки, можно выбрать уплотненный режим функцией выбора типа шрифта (Select Type) и любой из уплотненного или "пайка" кодами ESCape.

Выключатель 1.2 - управляет печатанием нулей. Когда он Вкл, нули печатаются с косой чертой, а когда Выкл - без неё.

Выключатель 1.3 - управляет датчиком расходования бумаги. Когда он Вкл, печатающее устройство будет игнорировать нехватку бумаги и продолжать работать без бумаги. Когда он Выкл, печатающее устройство останавливается и выдает звуковую сигнализацию в момент прохождения конца бумаги через датчик. Сигнал PE(конец бумаги) передается в главную ЭВМ через штифт 12 в разъеме, независимо от положения установки выключателя 1.3.

Выключатель 1.4 - не используется. Он должен быть всегда в положении Выкл. На версиях для СССР в положении Вкл.

Выключатель 1.5 - выбирает подчеркнутую или стандартную печать. Когда он Выкл - в стандартном режиме. Независимо от этой установки, можно выбрать подчеркнутую, функцией выбора типа шрифта (Select Type) и любую из подчеркнутой или стандартной кодами ESCape.

Выключатели 1.6, 1.7 и 1.8 - выбирают набор интернациональных знаков. См. таблицу А-2.

Выключатель 2.1 - управляет выбором печатающего устройства. Когда он включен, возбуждается сигнал SLCT IN и печатающее устройство активно обрабатывает команды, подаваемых от ЭВМ. Этот сигнал нельзя отключить кодами матобеспечения. ASCII 17 (DCI) приводит к действию или выключает печать. Когда печатающее устройство не действует, все входные данные игнорируются (до тех пор, пока печатающее устройство не будет вновь включено кодом DCI).

Выключатель 2.2 - управляет дополнительным подающим механизмом листовой бумаги. Когда он Вкл, подающий механизм листовой бумаги может работать. Когда он Выкл, подающий механизм листовой бумаги не может работать. Необходимо оставлять его выключенным, когда не используется подающий механизм листовой бумаги.

Выключатель 2.3 - управляет подачей строки. Когда он Вкл, печатающее устройство пропускает 6 строк после каждой печати 66 строк. Когда он Выкл, эта функция не действует.

Выключатель 2.4 - управляет подачей строки. Когда он Вкл, печатающее устройство FX добавляет подачу на строку к каждому действию возврата каретки. Когда он Выкл, этого не будет. Если напечатанный текст имеет лишнее поле между строками, то следует выключить этот выключатель. если все строки печатаются одна на другую вместе, то нужно включить этот выключатель.

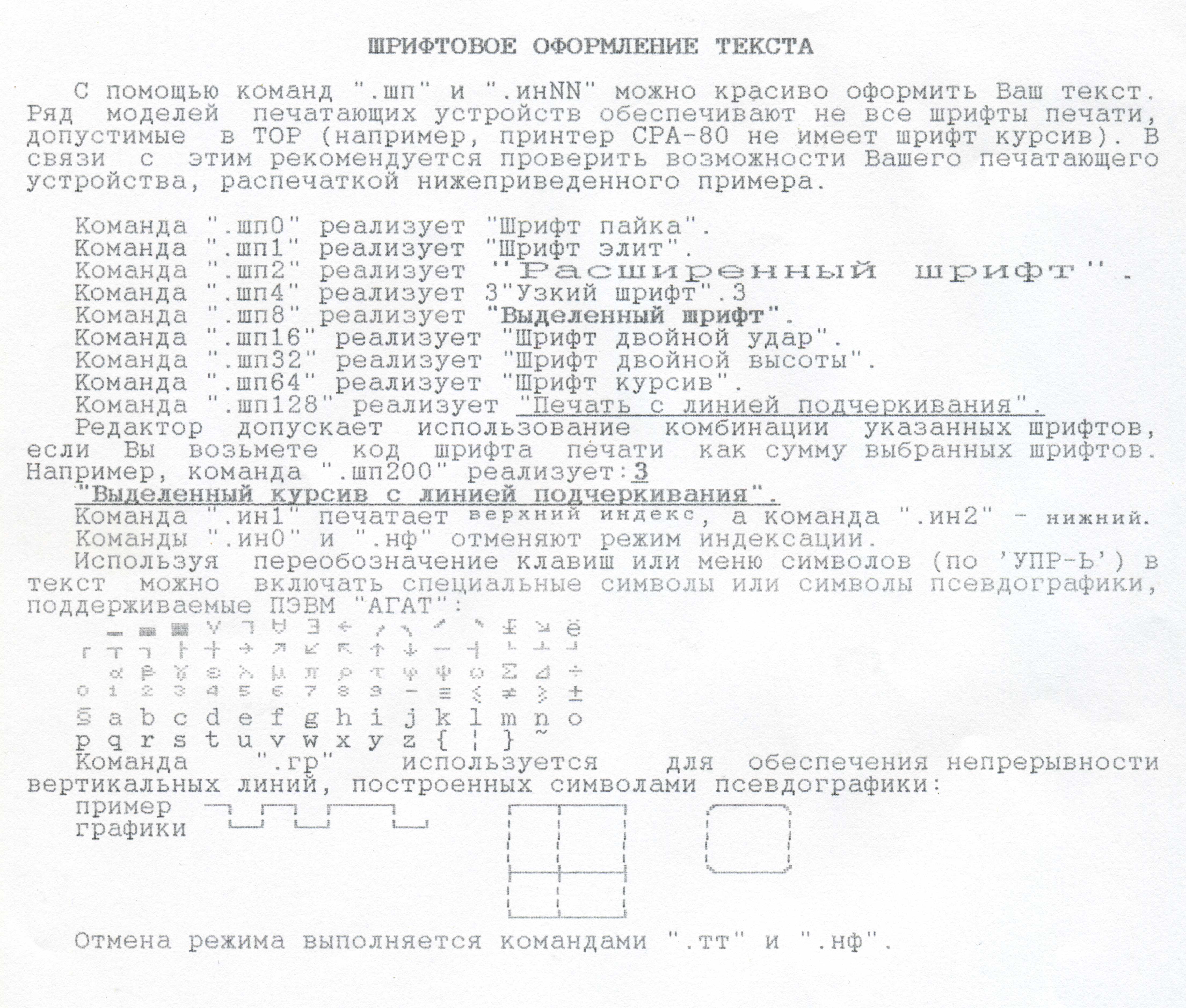

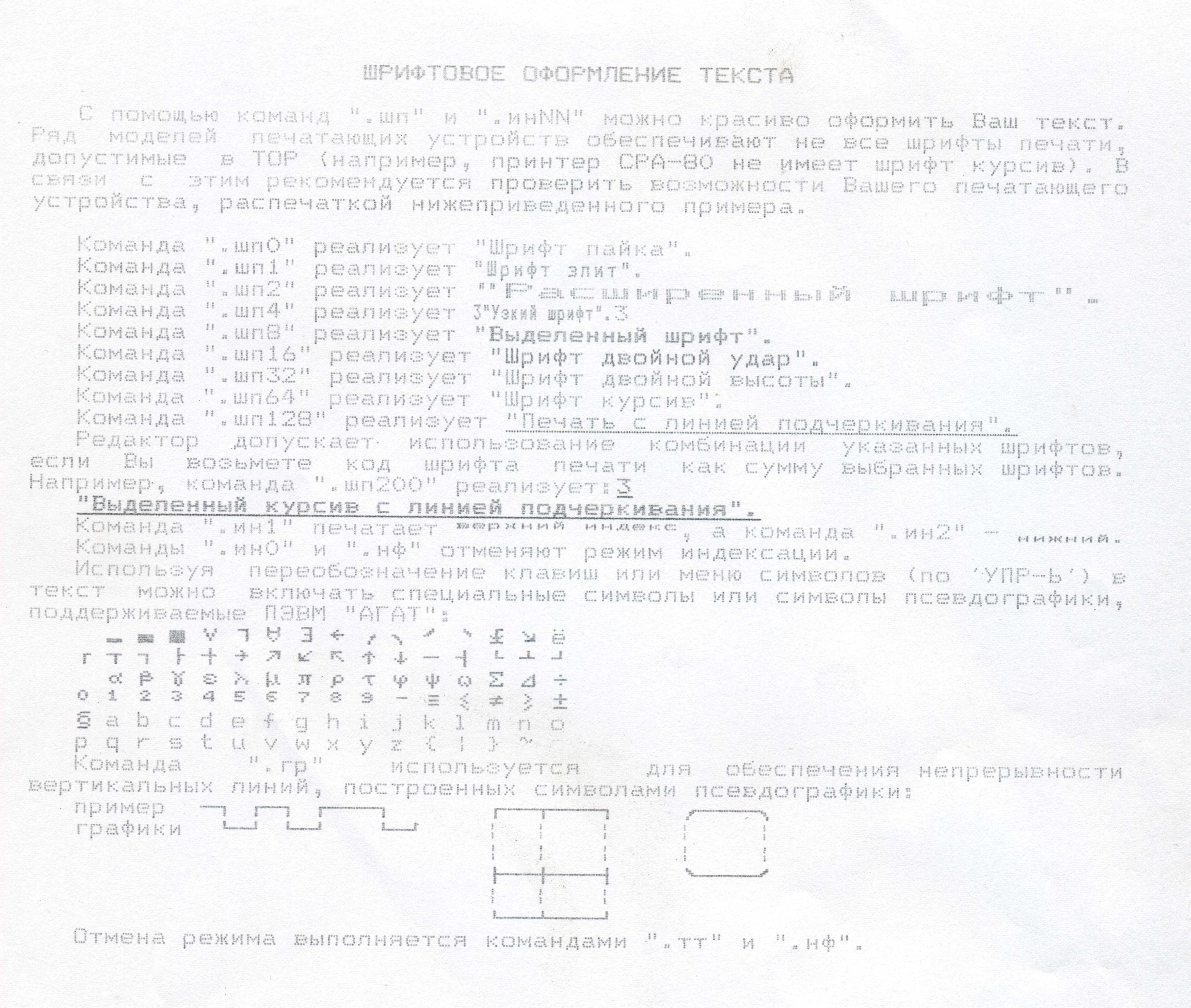

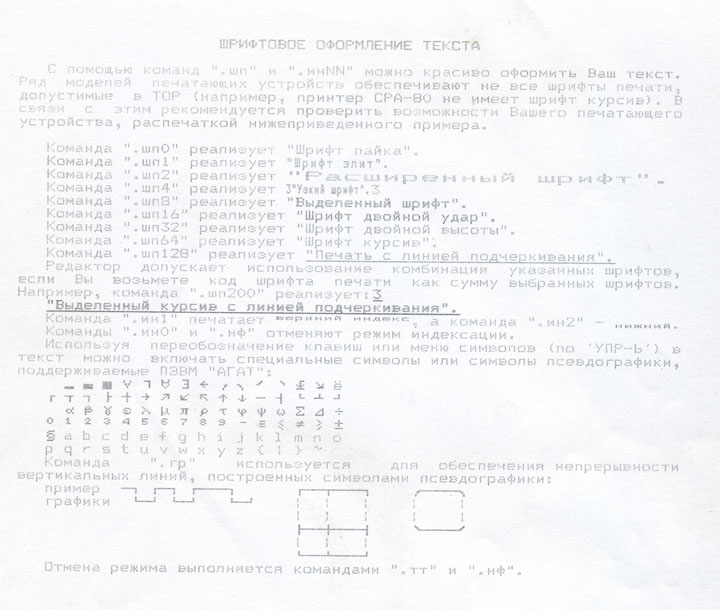

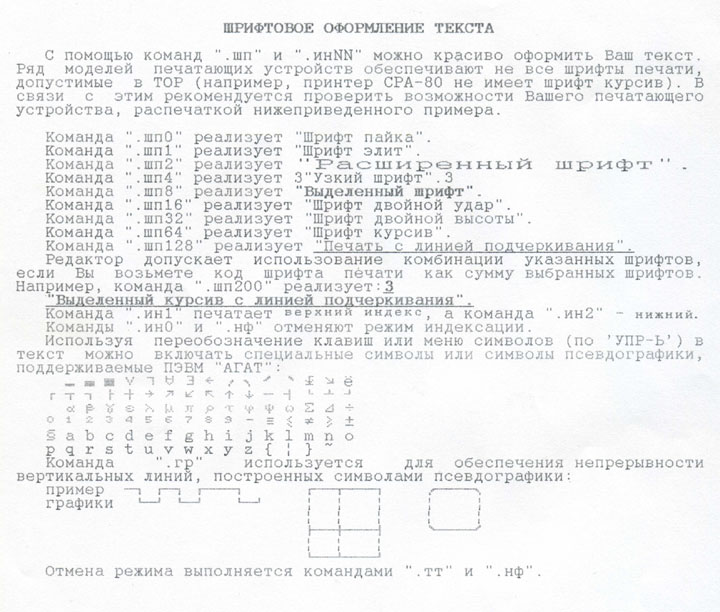

Распечатанный на реальном Агате и отсканированный лист. Использовался слабый прижим головки к валу, для возможности разглядеть отдельные удары игл. В качестве документа выбран файл "шифты печати" из библиотеки текстового редактора ТОР. Изображения распечатаны в режиме DRAFT и NLQ.
