Электроника СМ6337

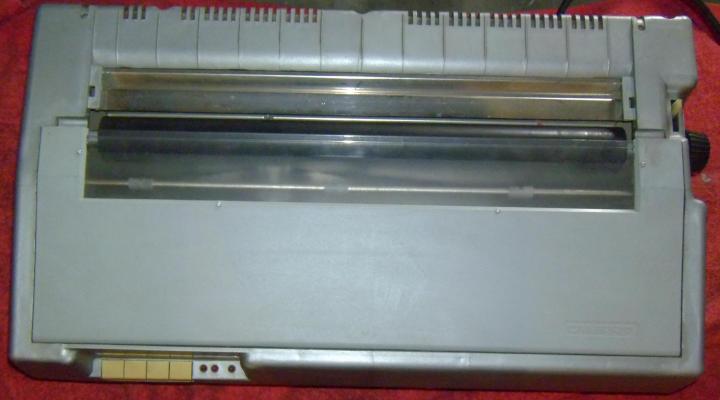

Такие принтеры часто были в комплекте от завода ЗЭМЗ. СМ6337.06 Ливенский опытный завод средств машинной графики.
Дополнительные фото шильдик,

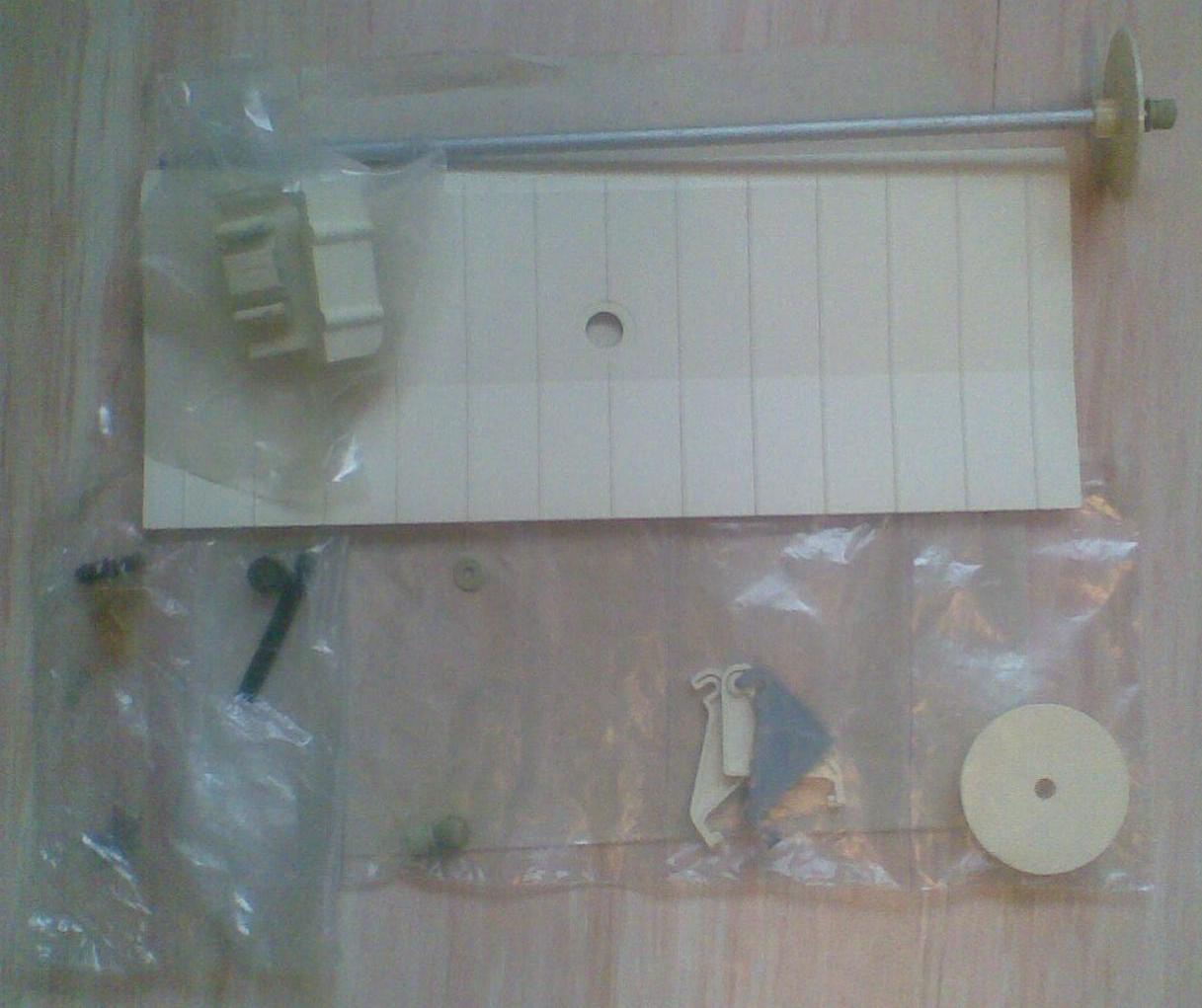

причендалы из комплекта (комплект для рулонной бумаги, держатель кип, доп.картридж и т.д.).

* * *

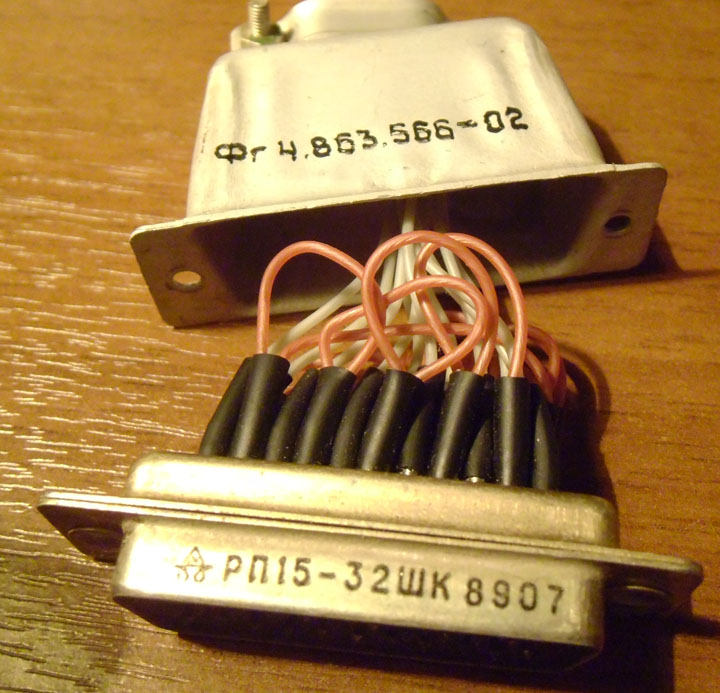

Разъем ИРПМ-М со стороны принтера - РП15-32ШВК ГЕО.364.160 ТУ.
В редких случаях завод-изготовитель применял и другие соединители (напр. РПМ7-36Ш), но номера контактов всегда совпадают.
Таблица 1. Распайка жгутов
СМ6337 | IBM PC | АГАТ-9 | Обозначение | Назначение |
1 | 1 | B9 | Strobe | Маркер цикла передачи |
3 | 2 | A2 | Data 0 | Данные 0 |
5 | 3 | A3 | Data 1 | Данные 1 |
7 | 4 | A4 | Data 2 | Данные 2 |
9 | 5 | A5 | Data 3 | Данные 3 |
11 | 6 | A6 | Data 4 | Данные 4 |
13 | 7 | A7 | Data 5 | Данные 5 |
15 | 8 | A8 | Data 6 | Данные 6 |
17 | 9 | A9 | Data 7 | Данные 7 |
19 | 10 | | Acknowledge | Готовность принять |
21 | 11 | C9 | Busy | Занят |
23 | 12 | | Paper End | Нет бумаги |
26 | 16 | | Init | Инициализация |
28 | 15 | | Error | Ошибка |
чётные 2-24 | 18-25 | C2,C3,C5-C8,C10 | Gnd | Земля |
| | замкнуть А1 и С4 |

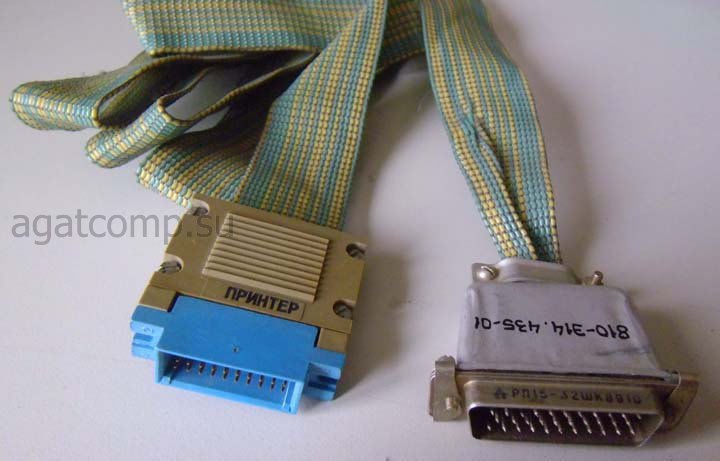

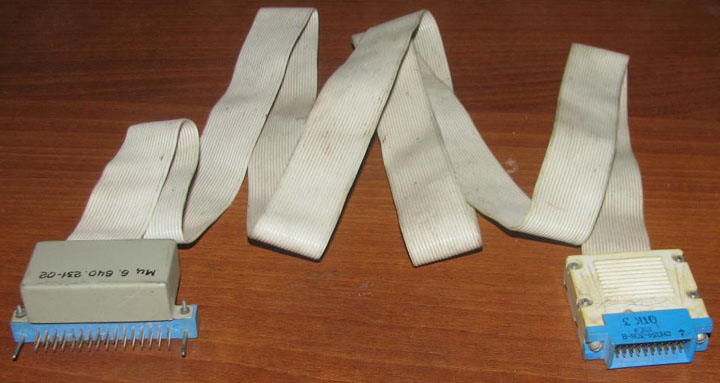

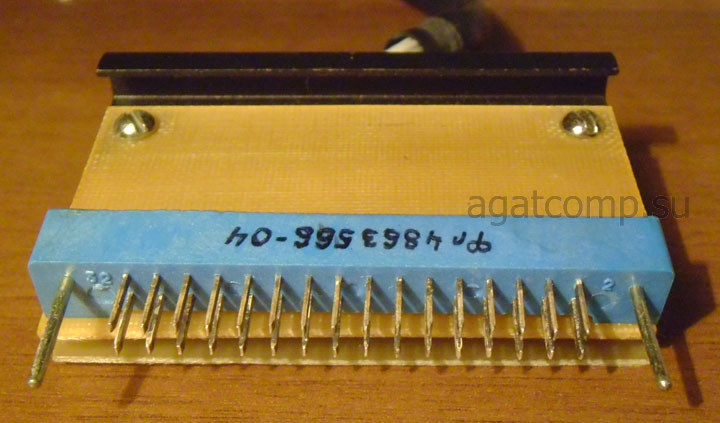

Фабричный кабель для подключения СМ6337 к Агат-9
Под крышкой принтера, на плате его пульта управления, расположены переключатели S5 и S6.
Таблица 2 создана в соответсвии с их реальной последовательностью на плате
(вверху - место соединения жгута, внизу - динамик).
Цветом выделены заводские положения переключателей, которые наилучшим образом подходят как для
ПЭВМ Агат, так и для IBM PC.
Для проверки: включить питание, удерживая нажатой клавишу "тест" - распечатаются текущие настройки.
Таблица 2. Положение двоичных переключателей.
Номер | Выкл | Функция | Вкл |
S5.8 | | Скорость обмена (см.таблицу 3) | |
S5.7 | | |
S5.6 | | Не задействован | |
S5.5 | 1 | Количество стоп-бит | 2 |
S5.4 | Нечет | Вид контроля | Чет |
S5.3 | Нет | Наличие контроля | Есть |
S5.2 | 7 бит | Формат данны | 8 бит |
S5.1 | ИРПР-М | Тип Интерфейса | СТЫК С2 |
| | | |
S6.8 | | Не задействован | |
S6.7 | | Не задействован | |
S6.6 | Не действует | Датчик бумаги | Действует |
S6.5 | Действует | Автоматический перевод формата | Не действует |
S6.4 | Действует | Автоматический перевод строки | Не действует |
S6.3 | УШ | Вид шрифта | НШ |
S6.2 | 2.117 мм | Шаг печати по горизонтали | 2.54 мм |
S6.1 | 1 Кбайт | Объем входного буфера | 4 Кбайт |
ПРИМЕЧАНИЯ. Положение переключателей S5.2-S5.8 для интерфейса ИРПР-М безразлично. Некоторое количество
принтеров не комплектовалось датчиком бумаги.
Таблица 3
Скорость | S5.7 | S5.8 |
150 бит/с | Выкл | Выкл |
600 бит/с | Вкл | Выкл |
2400 бит/с | Выкл | Вкл |
9600 бит/с | Вкл | Вкл |

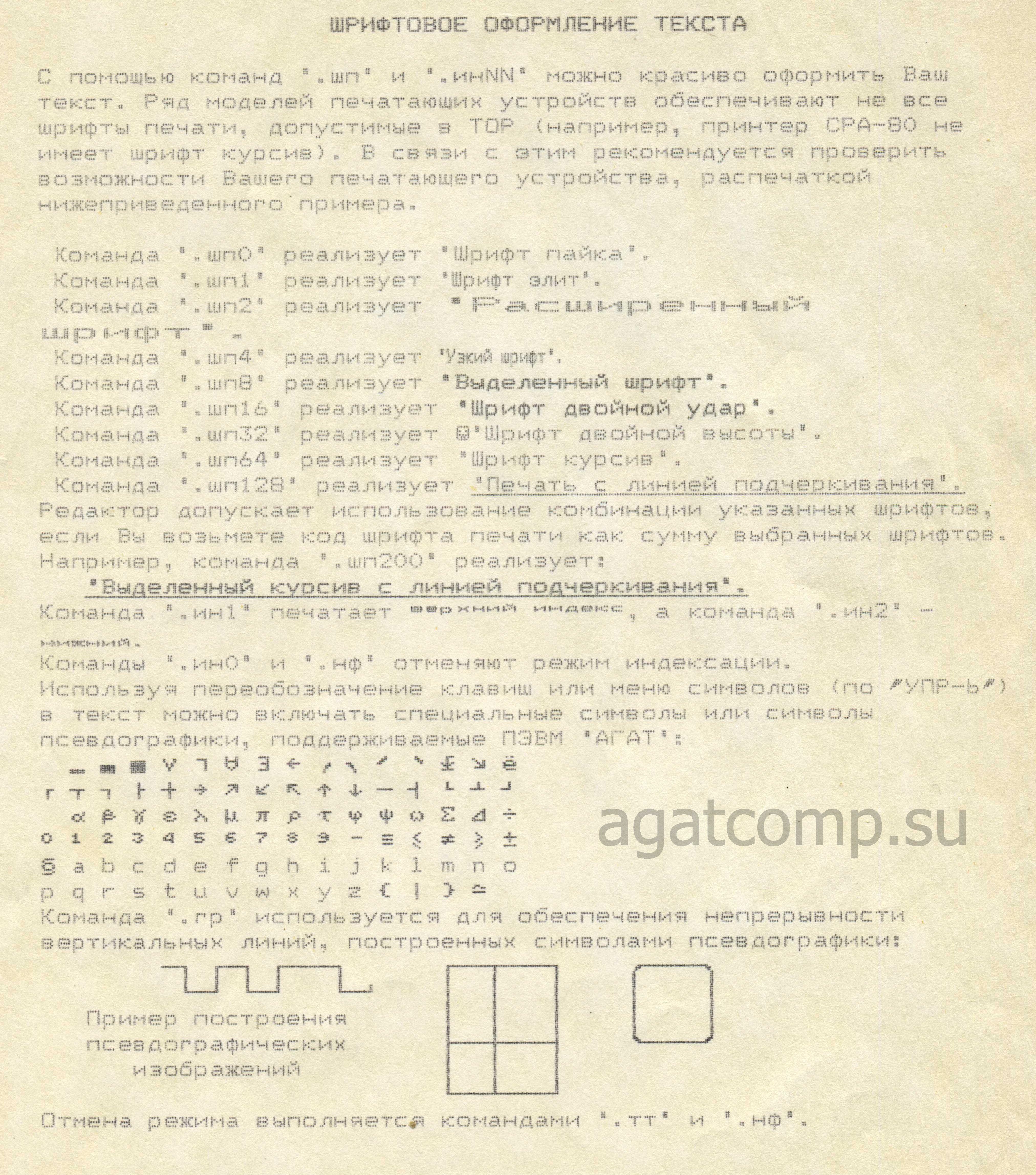

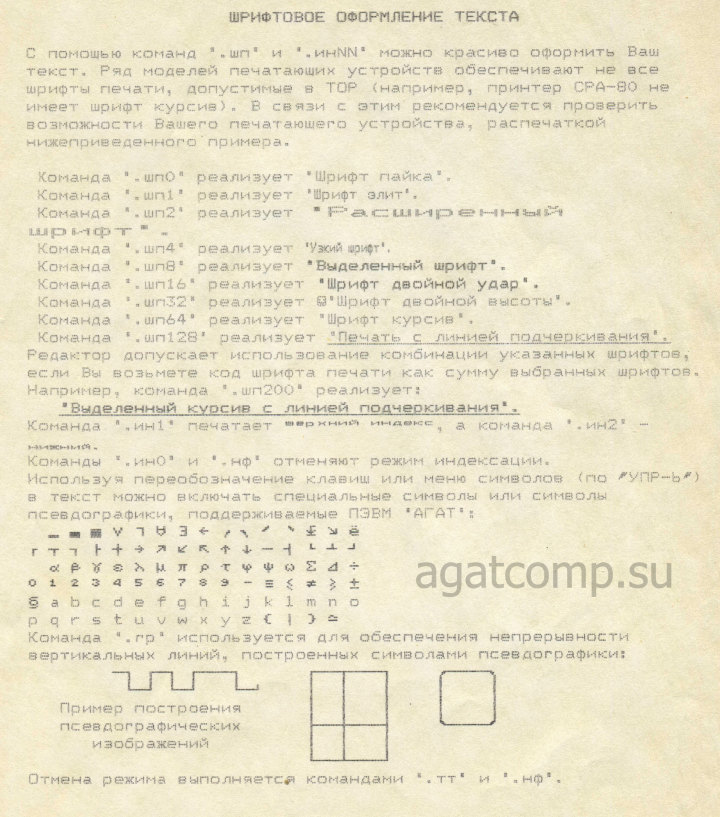

Распечатанный на реальном Агате и отсканированный лист. Использовался слабый прижим головки к валу, для возможности разглядеть отдельные удары игл.
В качестве документа выбран файл "шифты печати" из библиотеки текстового редактора ТОР.

При подключении принтера к IBM PC под управление ОС Windows использовать драйвер: Generic IBM Graphics 9pin wide.
Если компьютер работает под управлением MS DOS следует учитывать, что после включения питания принтер МС6337 переходит в режим, в котором не печатаются русские буквы. Проблема решается подачей принтеру команды включения нужного режима, состоящей из символов ESC (код 27Н), R (код 52Н) и * (код 2АН), которые следует добавить в начало первого файла, печатаемого после включения принтера. Если вмешательство в текст нежелательно, необходимо подготовить отдельный текстовый файл из трех символов, назвав его, например, pi.ini. Включив питание принтера, этот файл "печатают" командой DOS
copy pi.ini prn. Эту команду можно включить в файл autoexec.bat, и принтер (если он включен) будет настраиваться при старте операционной системы.

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
|
