Корпус и клавиатура Агат-4
Четвёрка - первый серийный Агат. Перед ней было несколько опытных экземпляров.
Опытная партия из 100 штук. 30 из них попали в школу 166 Новосибирска. Куда попали остальные - почти не известно.

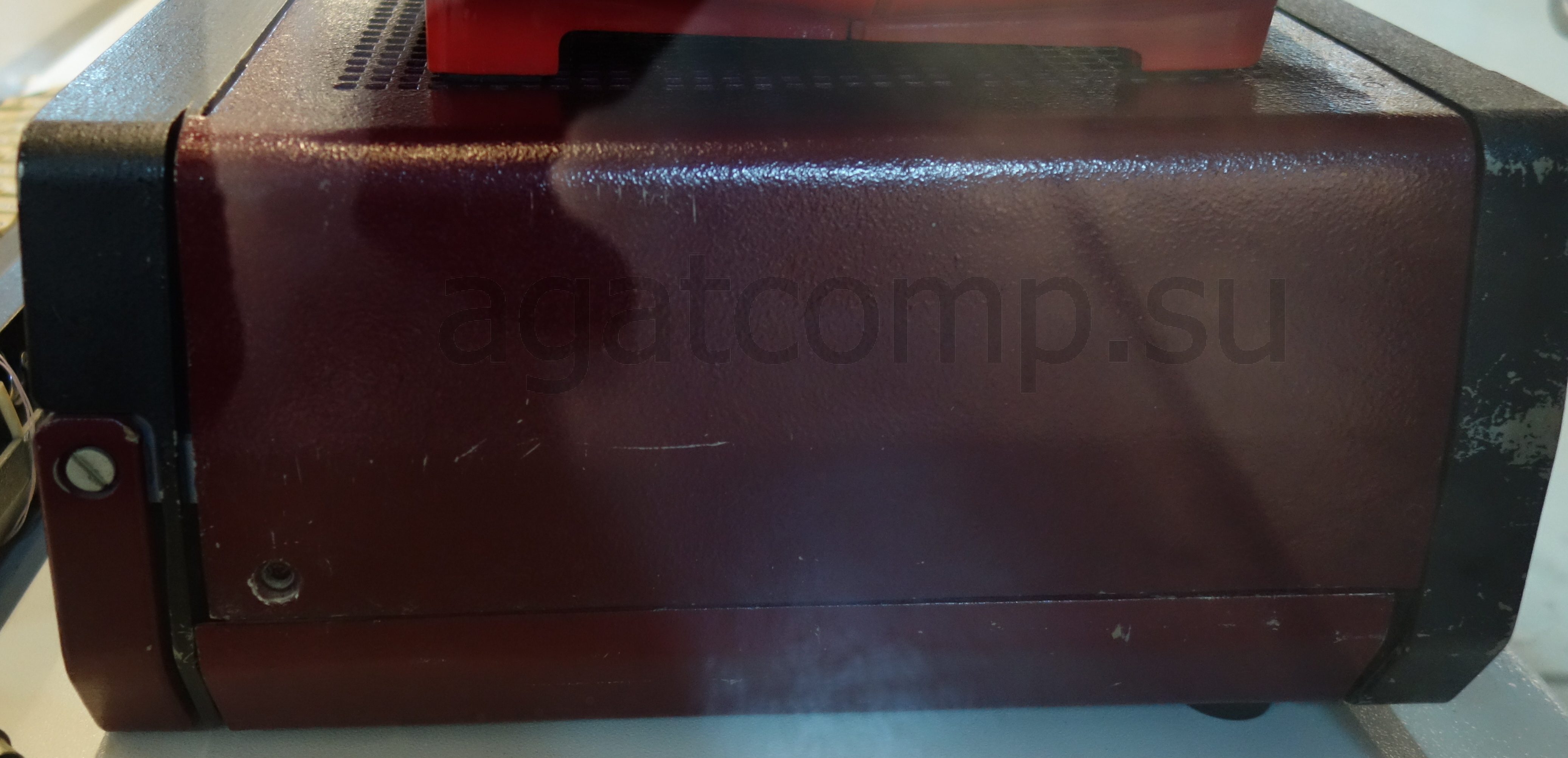

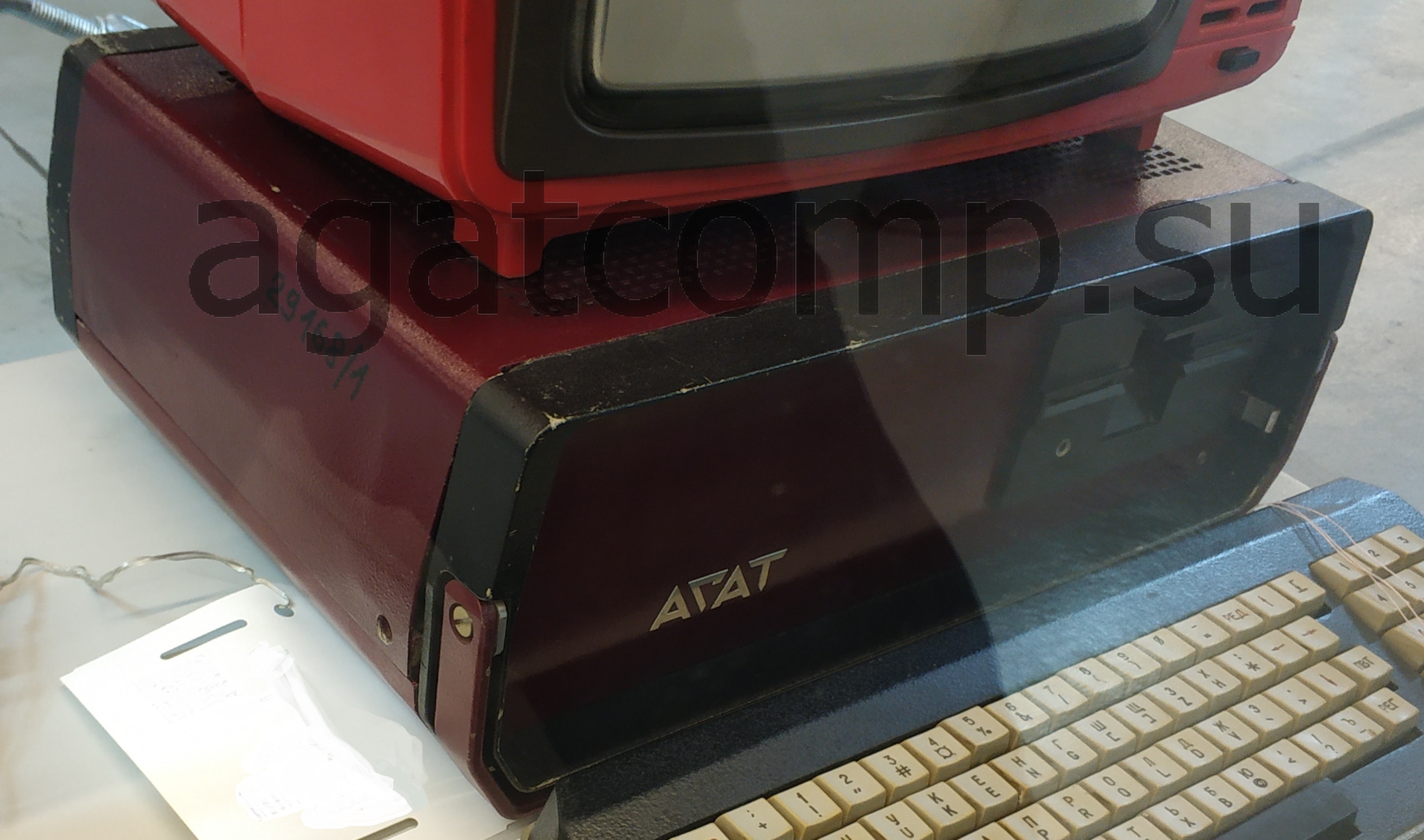

Высота меньше, чем у привычных Агатов. Поэтому вмещает только один дисковод. Имеется ручка для переноса.

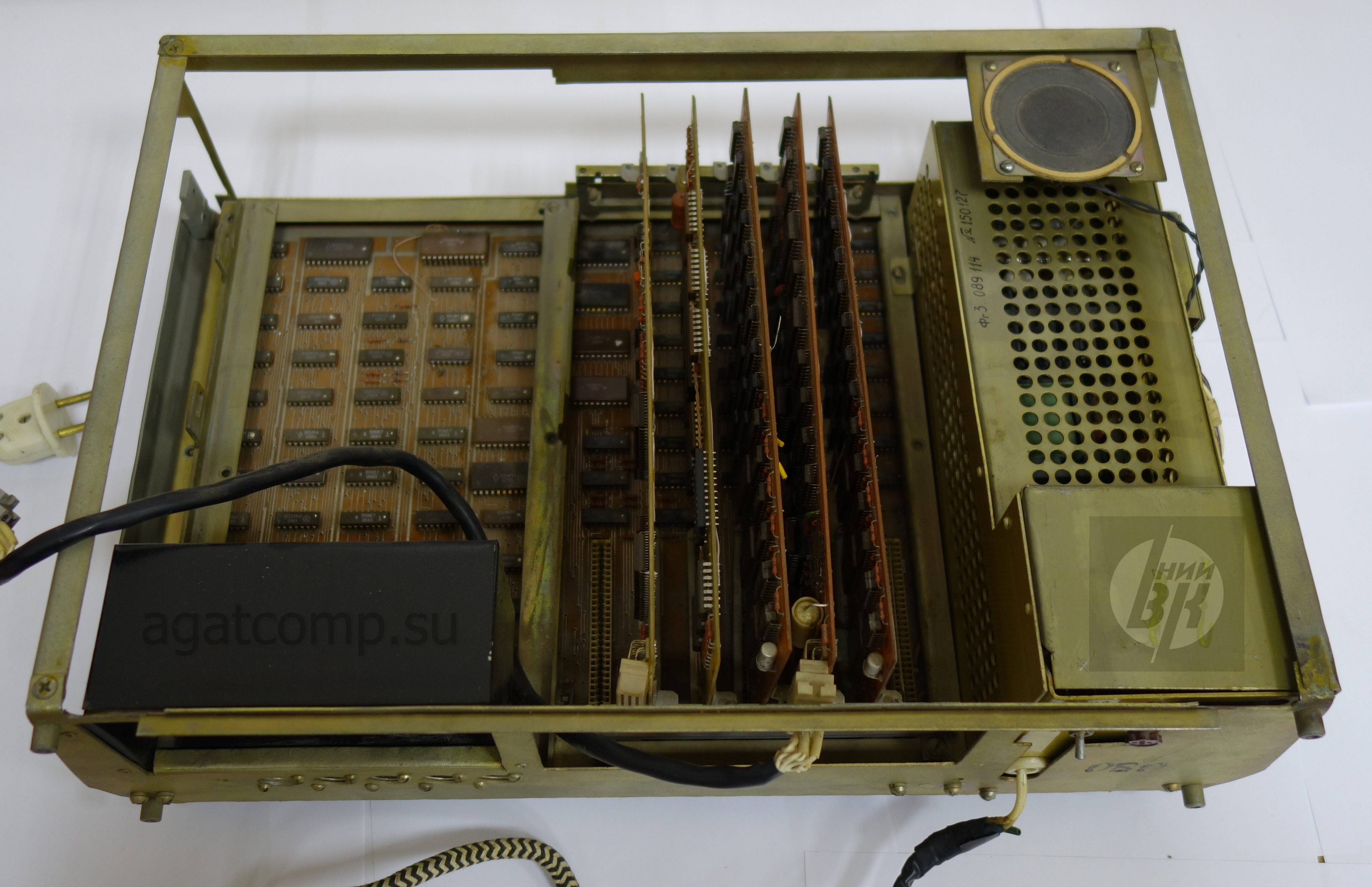

Дочерние платы ниже, чем у обычных Агатов, и по-другому устроено их крепление. Генплата обычного размера.

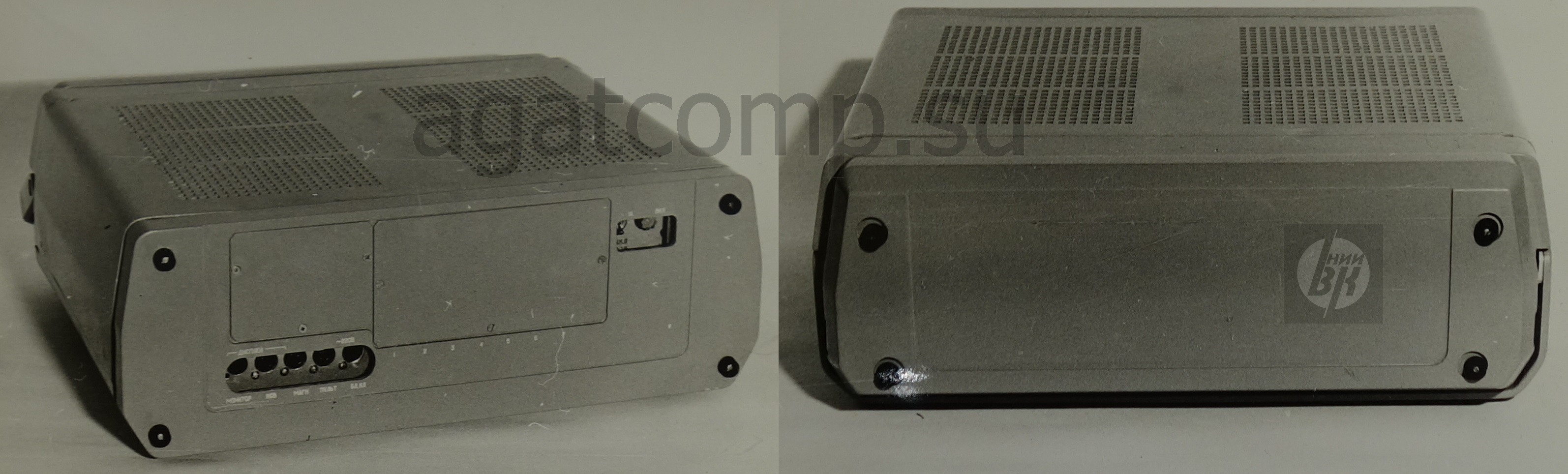

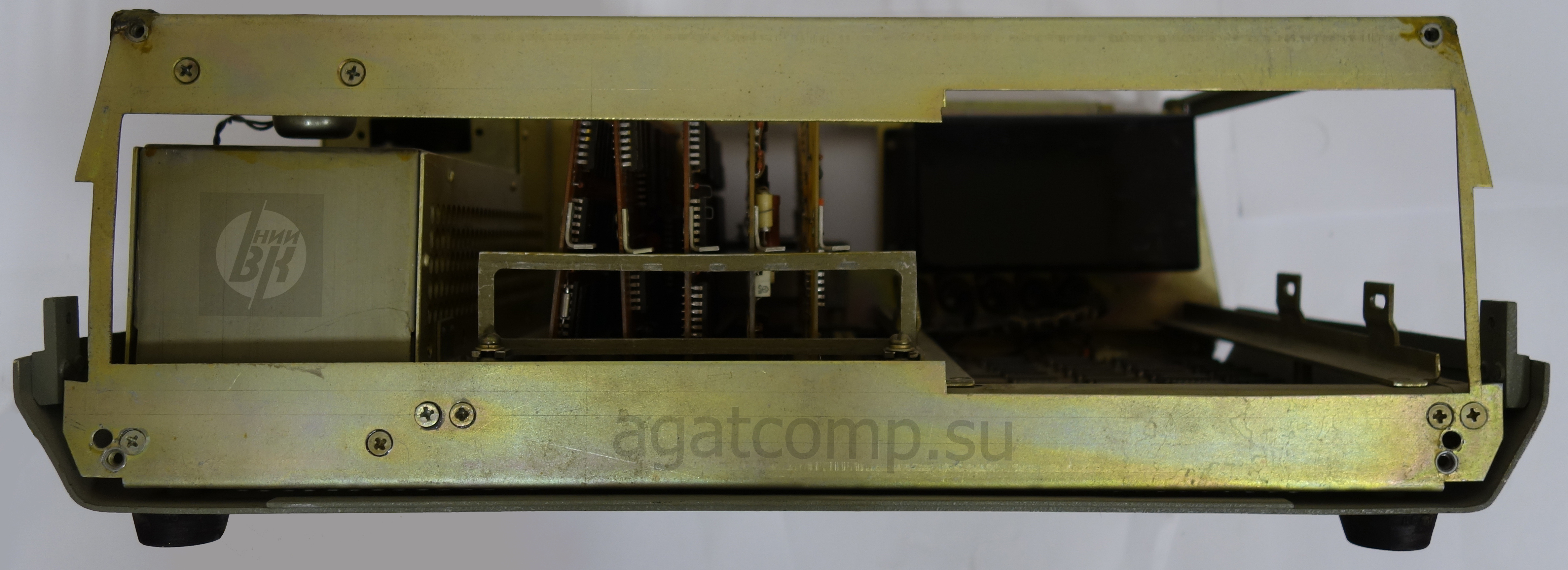

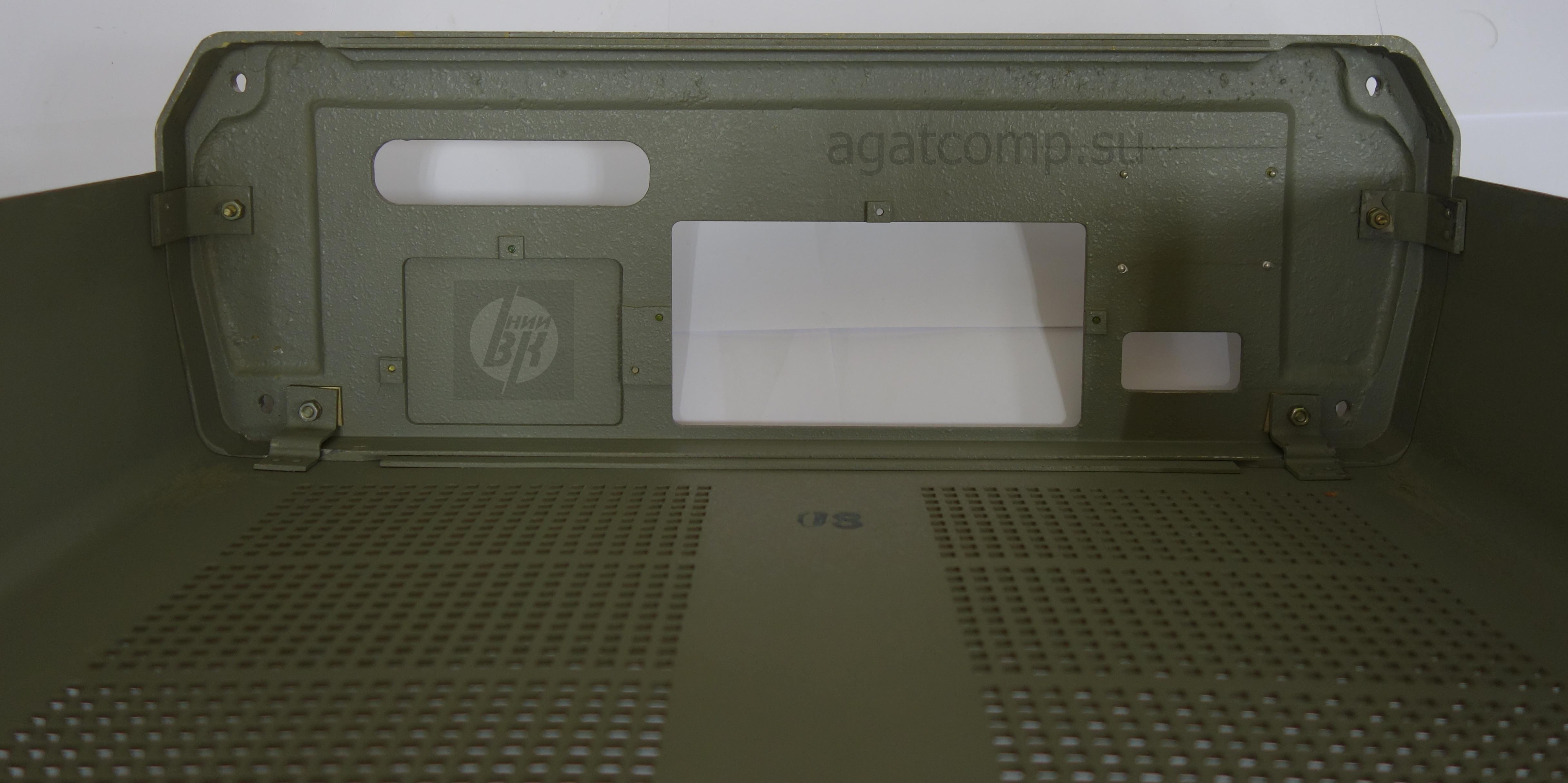

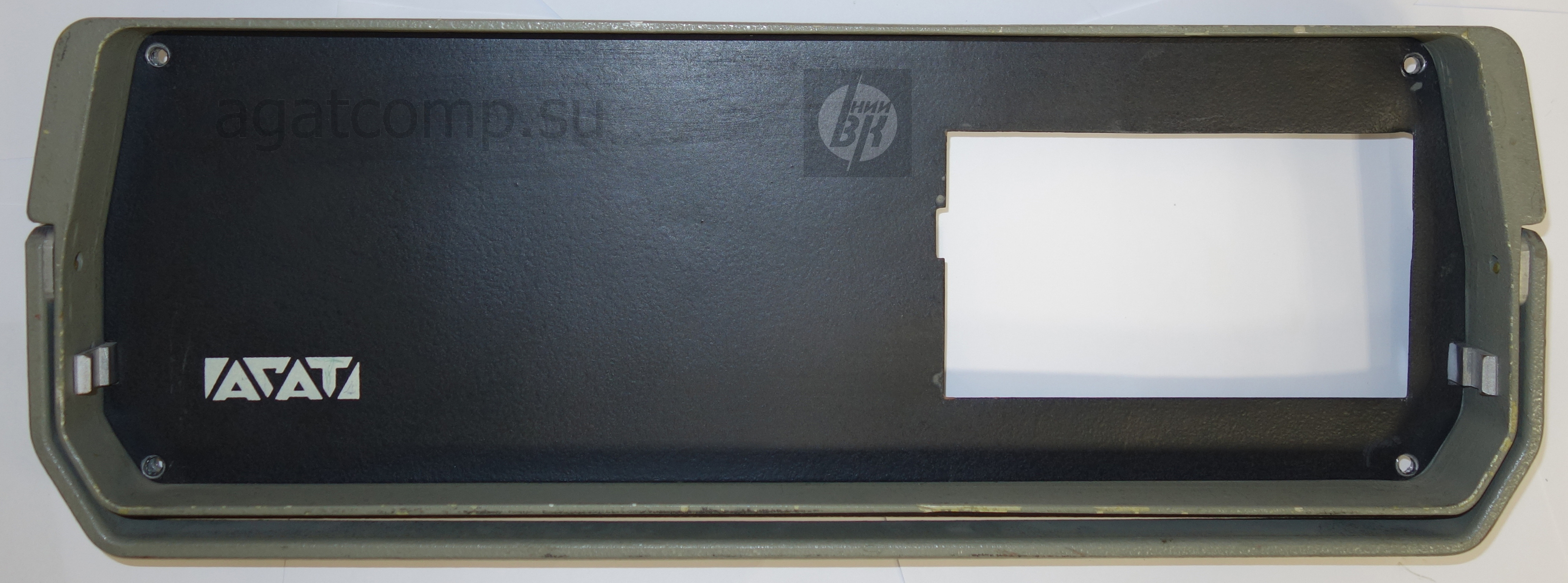

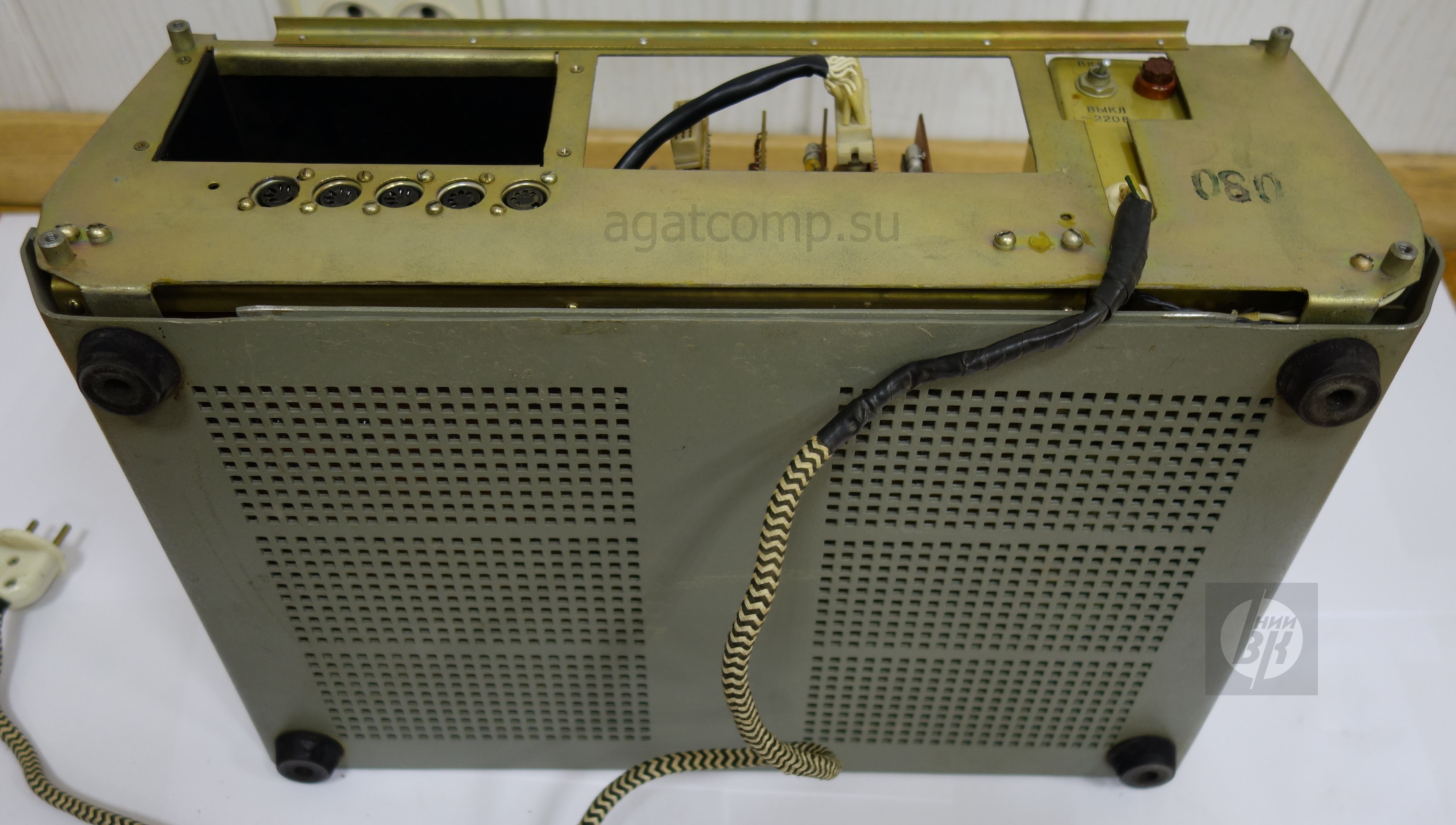

Задняя стенка, как и передняя, в форме рамки и объединена с верхней крышкой. См.также вид нижней крышки и каркас без крышек.

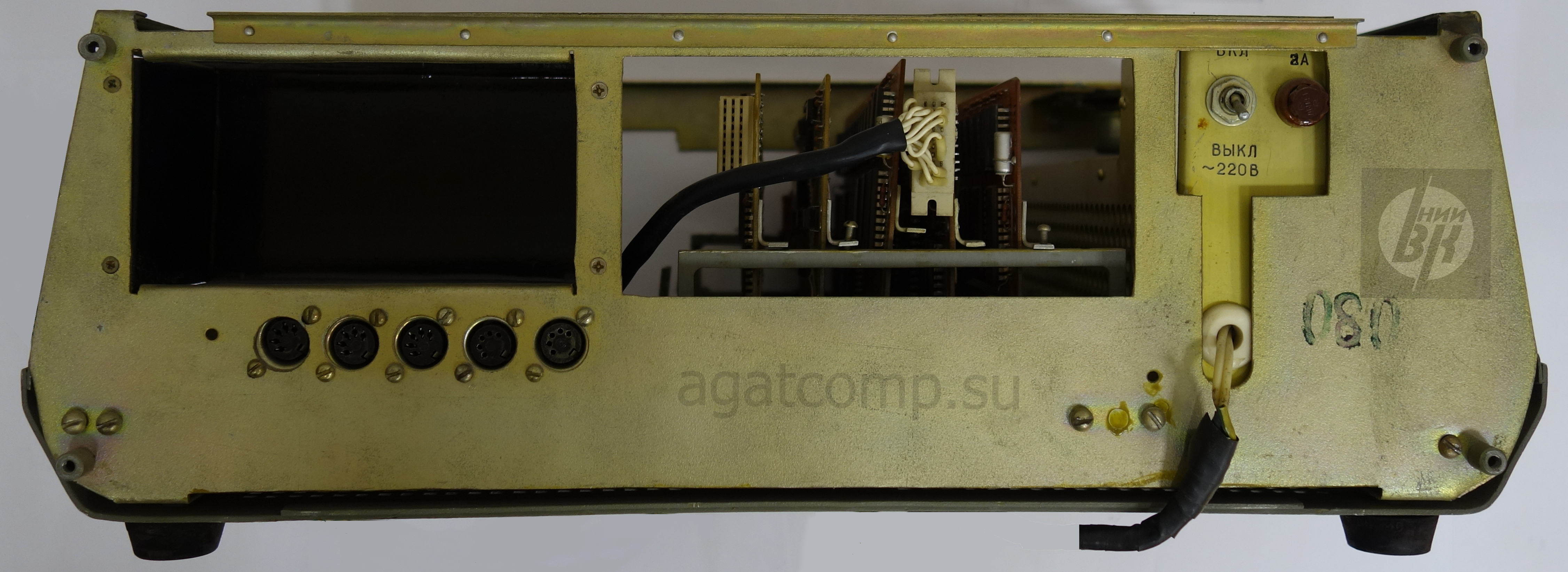

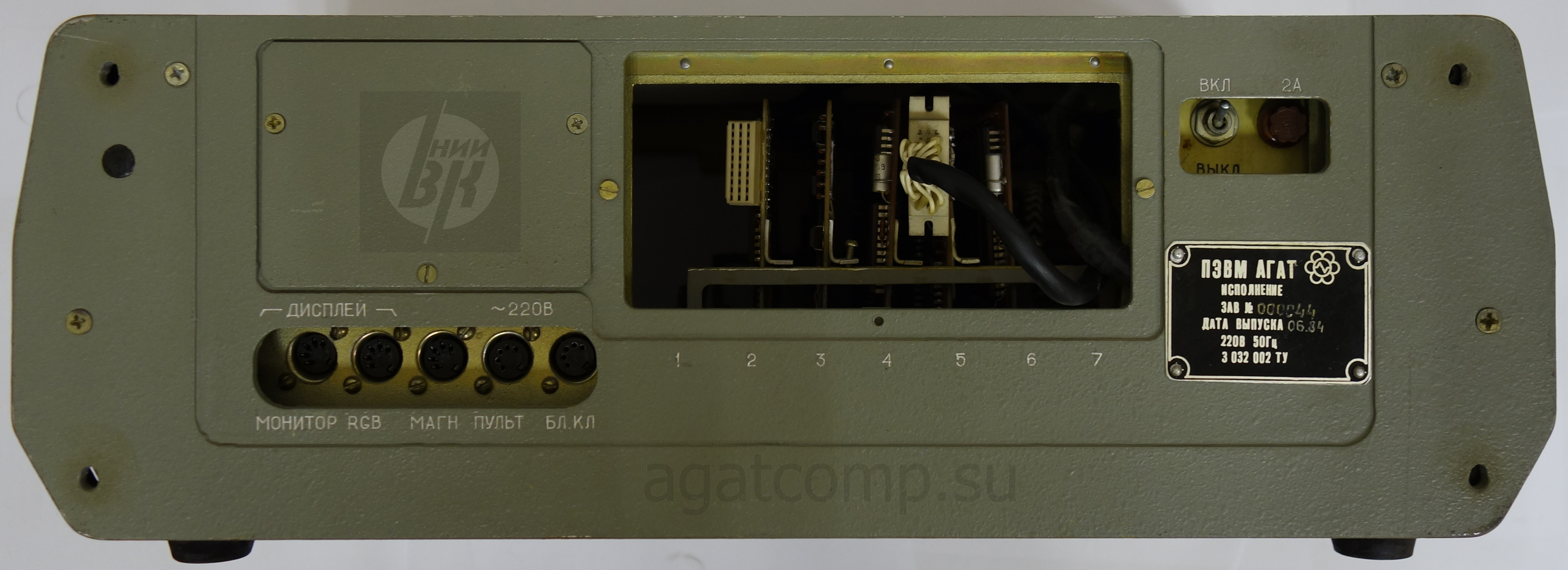

Разъёмы внешних устройств расположены на каркасе, провода от них идут к генплате. Последовательность разъёмов отличается и от 7/9.

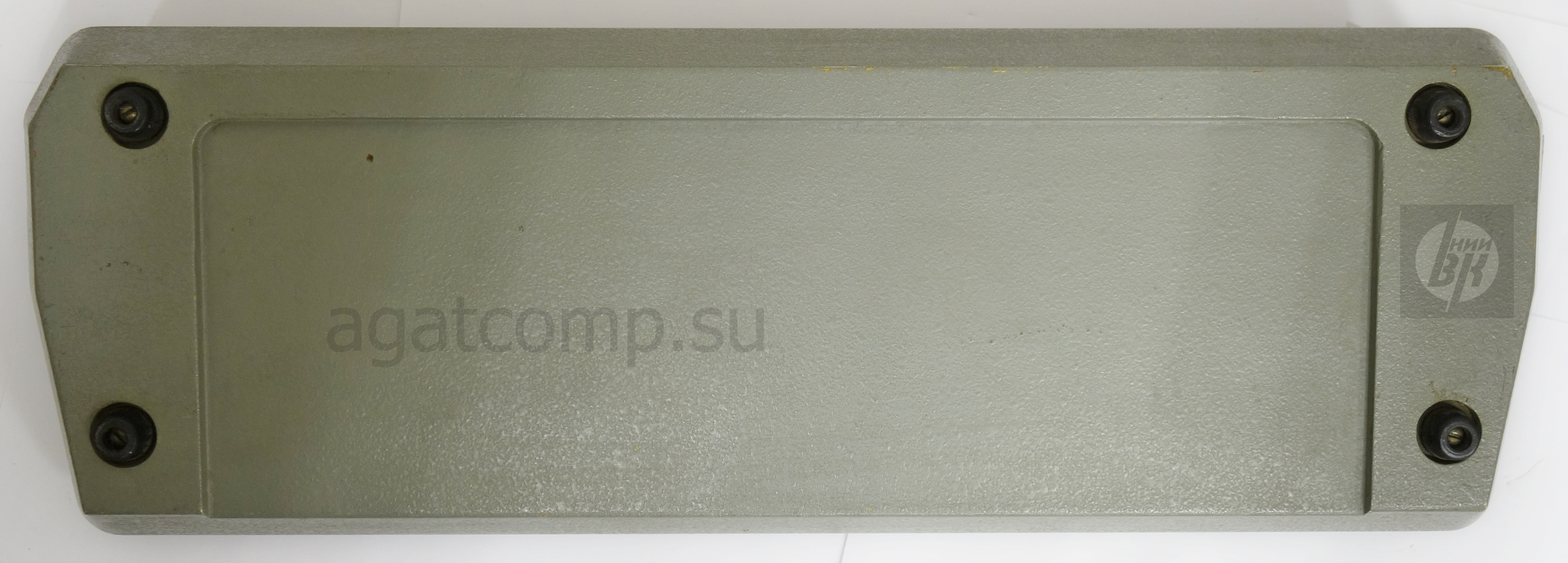

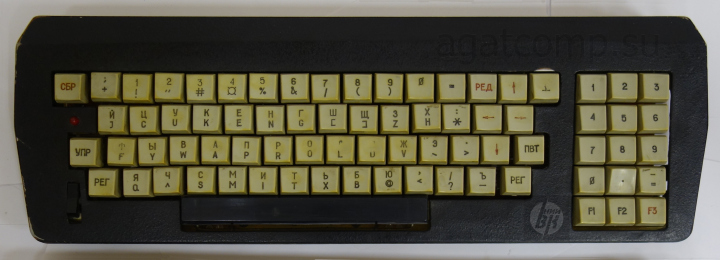

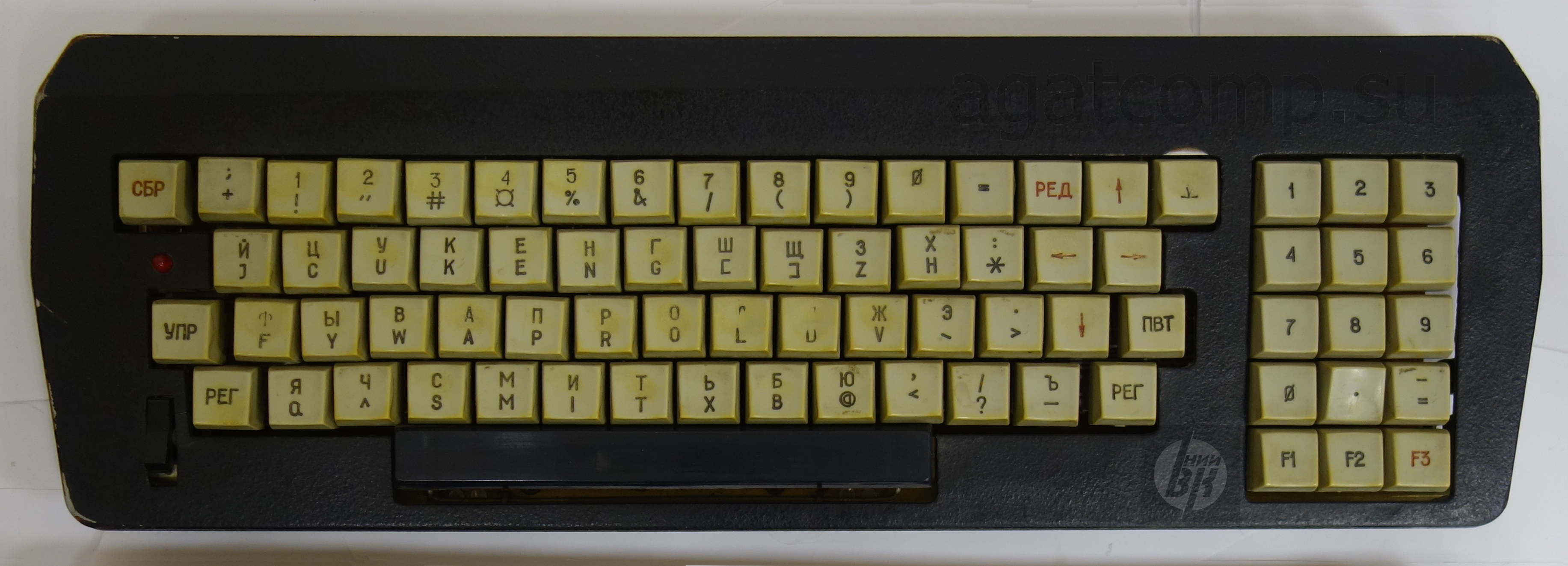

Физические размеры и форма клавиатуры четвёрки отличаются от классических.

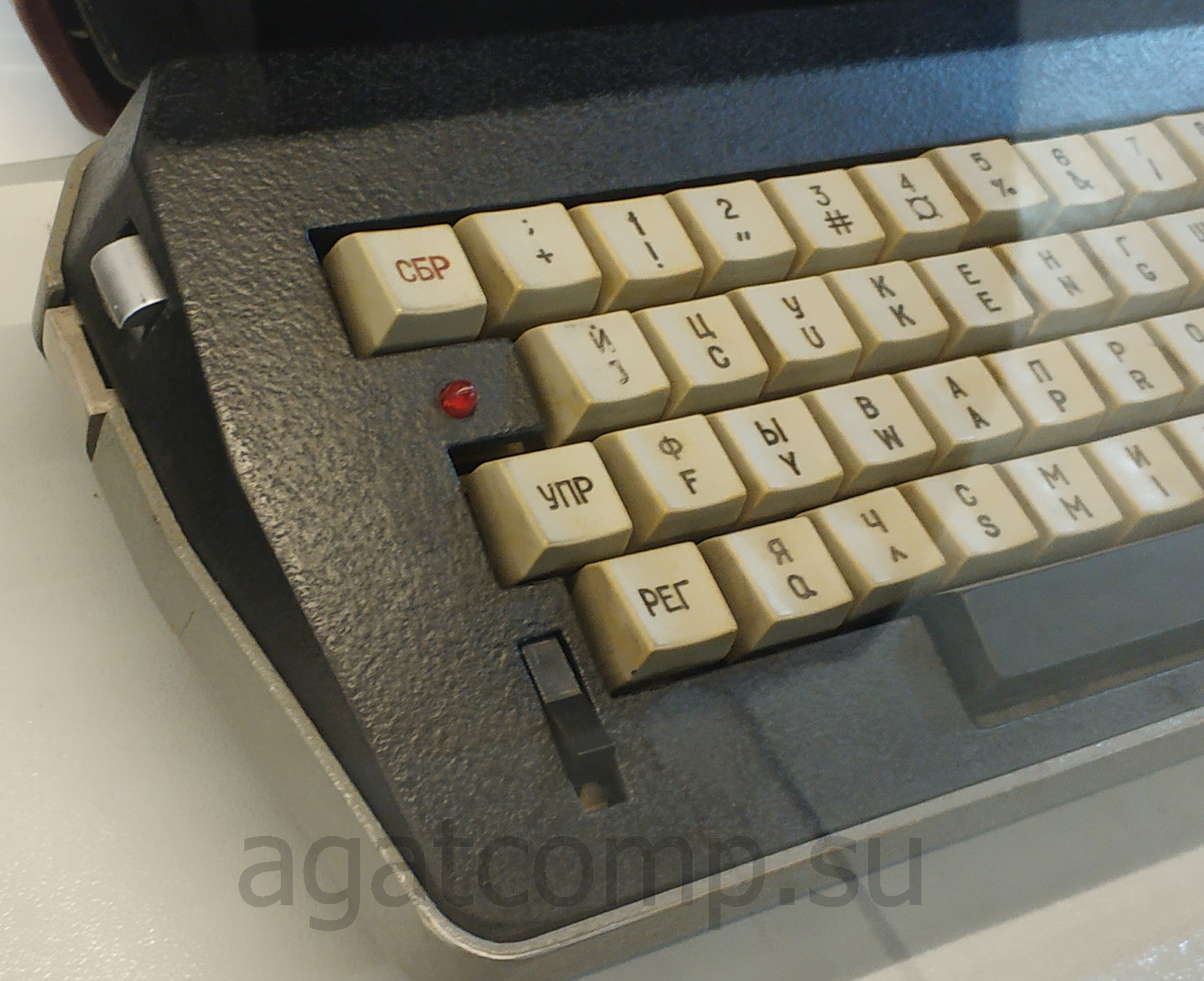

Отсутствуют привычные клавиши РУС и ЛАТ, вместо этого - переключатель слева.

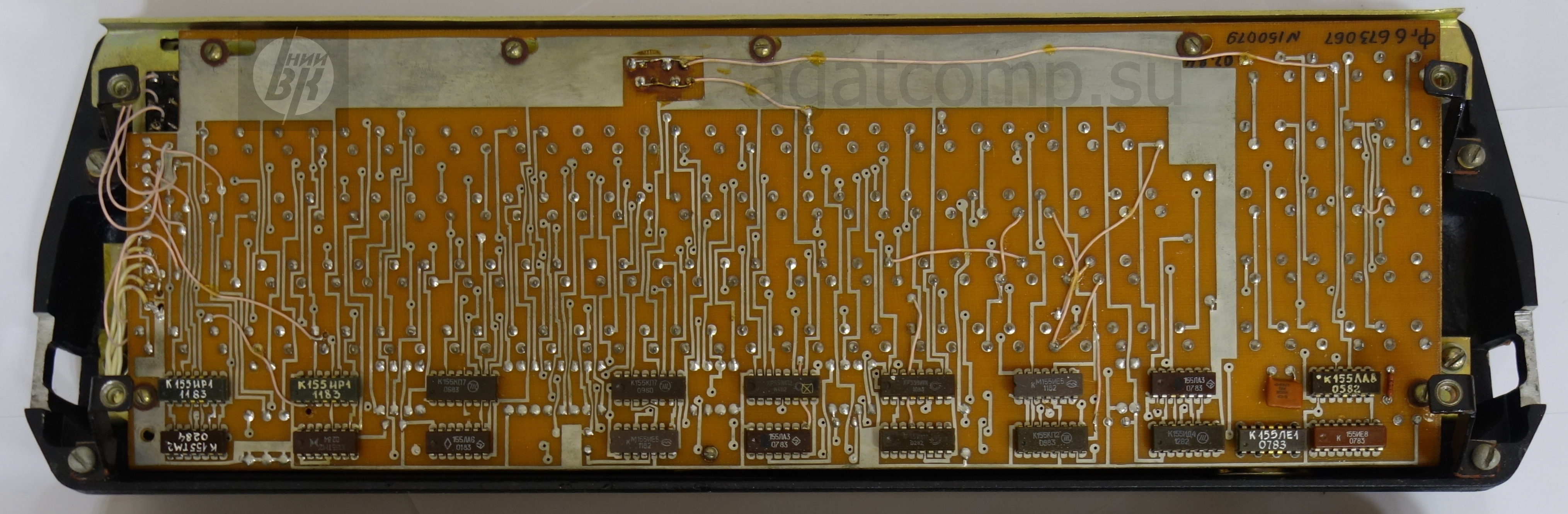

Плата Фг6.673.067. Здесь на одну микросхему меньше, чем в классической клавиатуре. Это микросхема, которая переключает язык. Здесь вместо неё механический переключатель. Состав микросхем тоже несколько отличается: тут нет К555ЛН1, К555ЛН2, К555ЛП5, зато есть К559ИП1, К559ИП2 и дополнительная К155ЛА3. Но основные микросхемы те же самые, так что, видимо, и схема не очень отличается. Но, известно, что у Агат-4 опрос клавиатуры был устроен иначе, чем у 7/9. По адресу $C040 с инвертированным старшим битом, а сброс $C060.
Интересно, почему микросхемы с обратной стороны платы? 155 серия и так более горячая, а тут ещё затруднился теплоотвод.

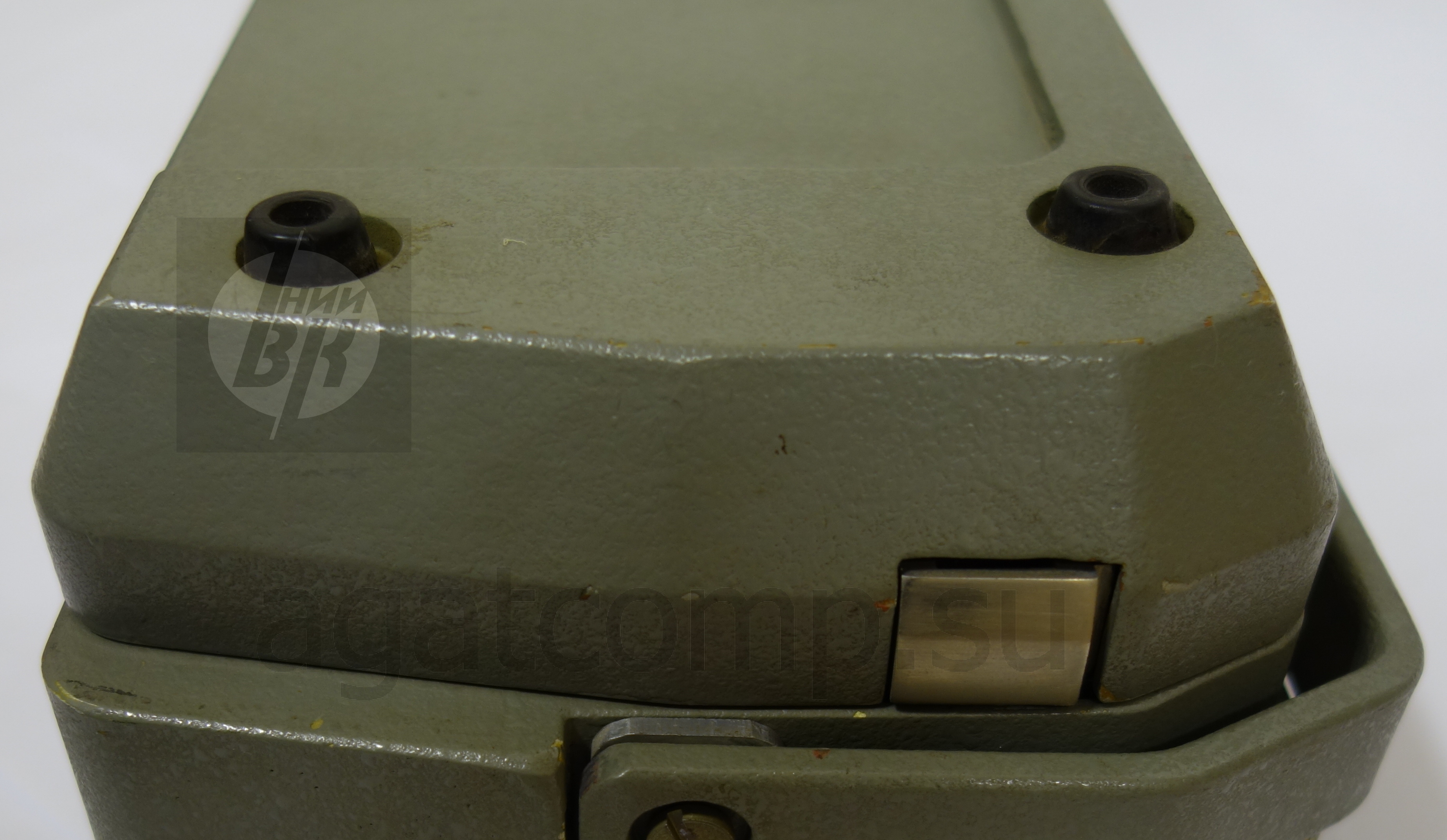

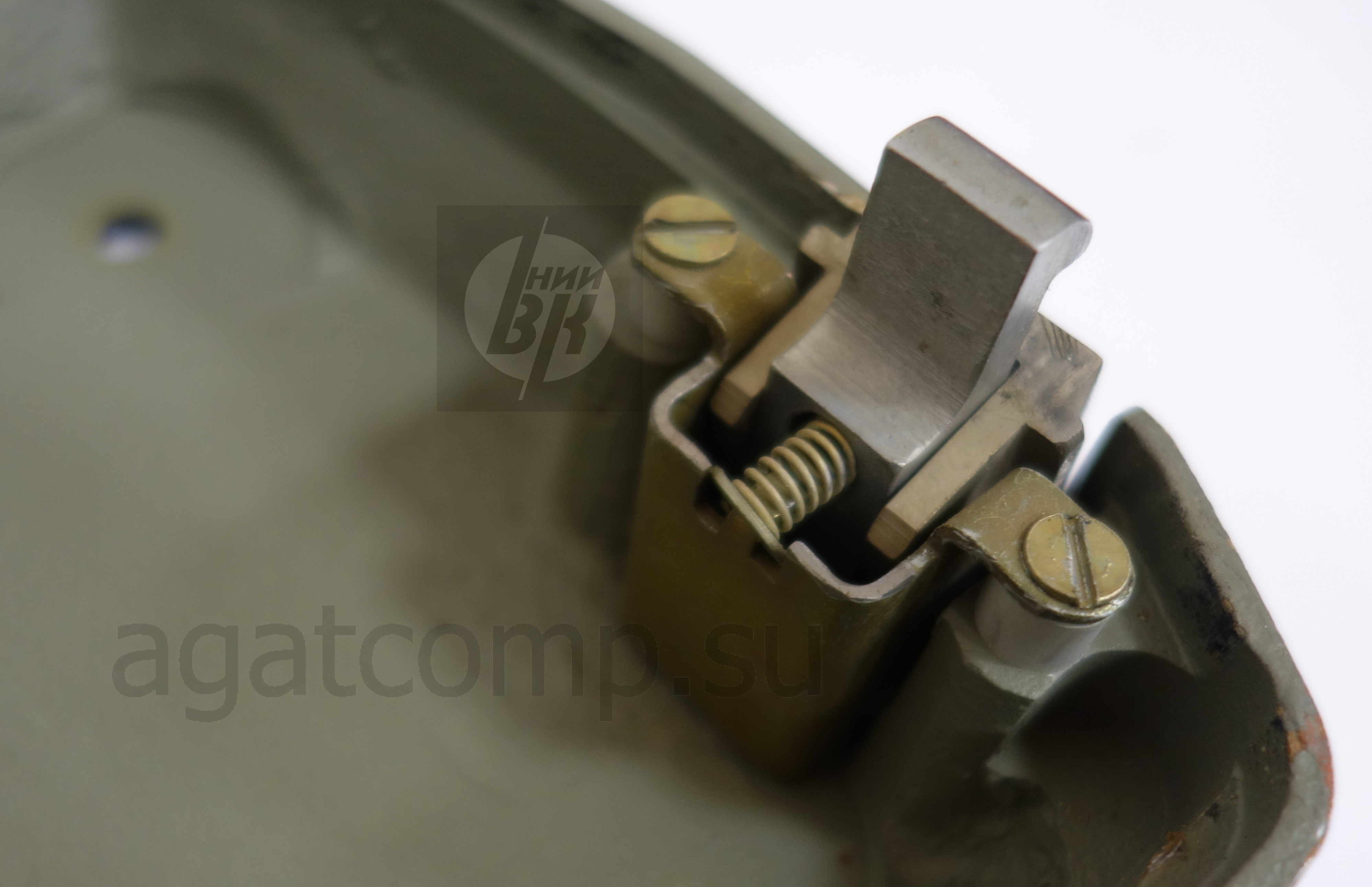

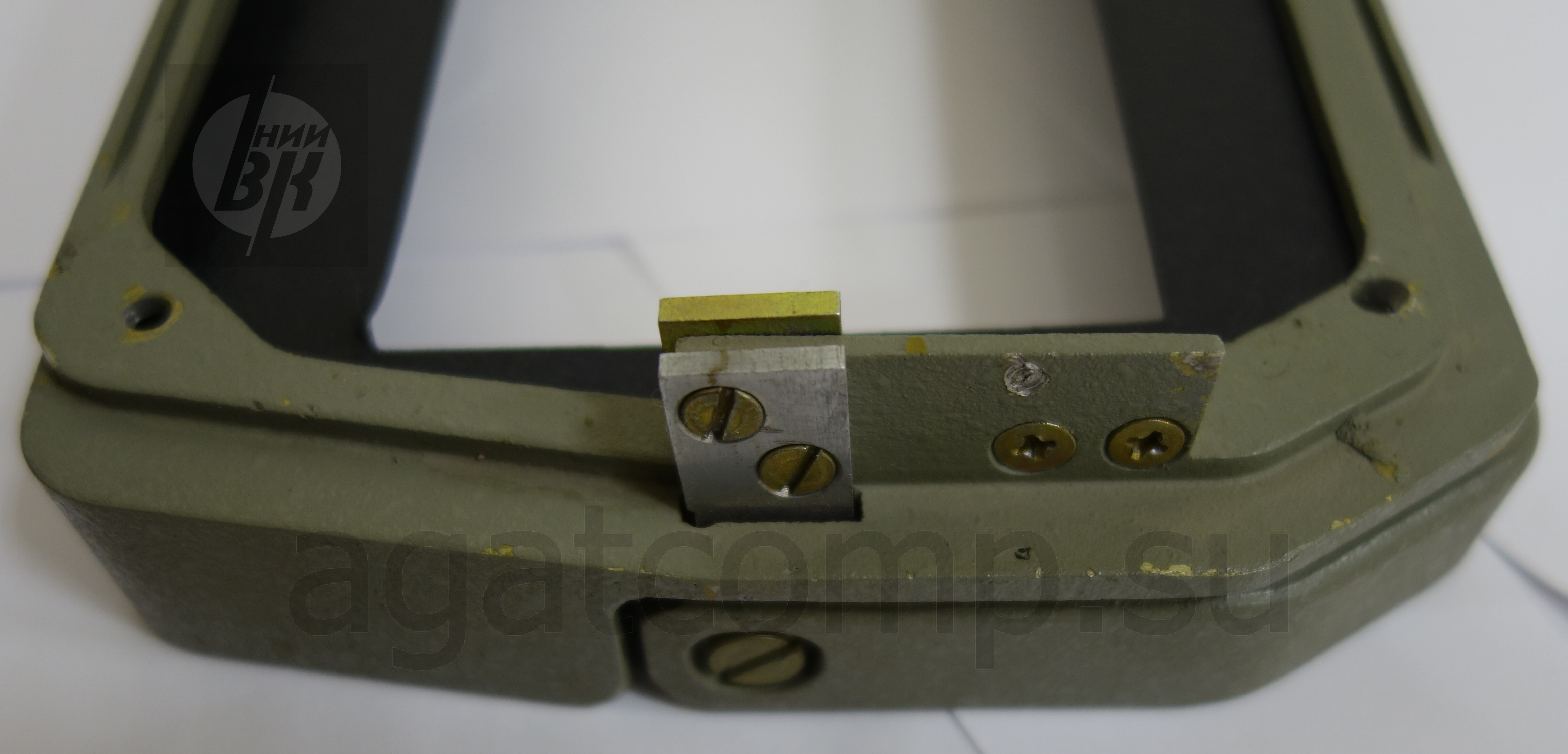

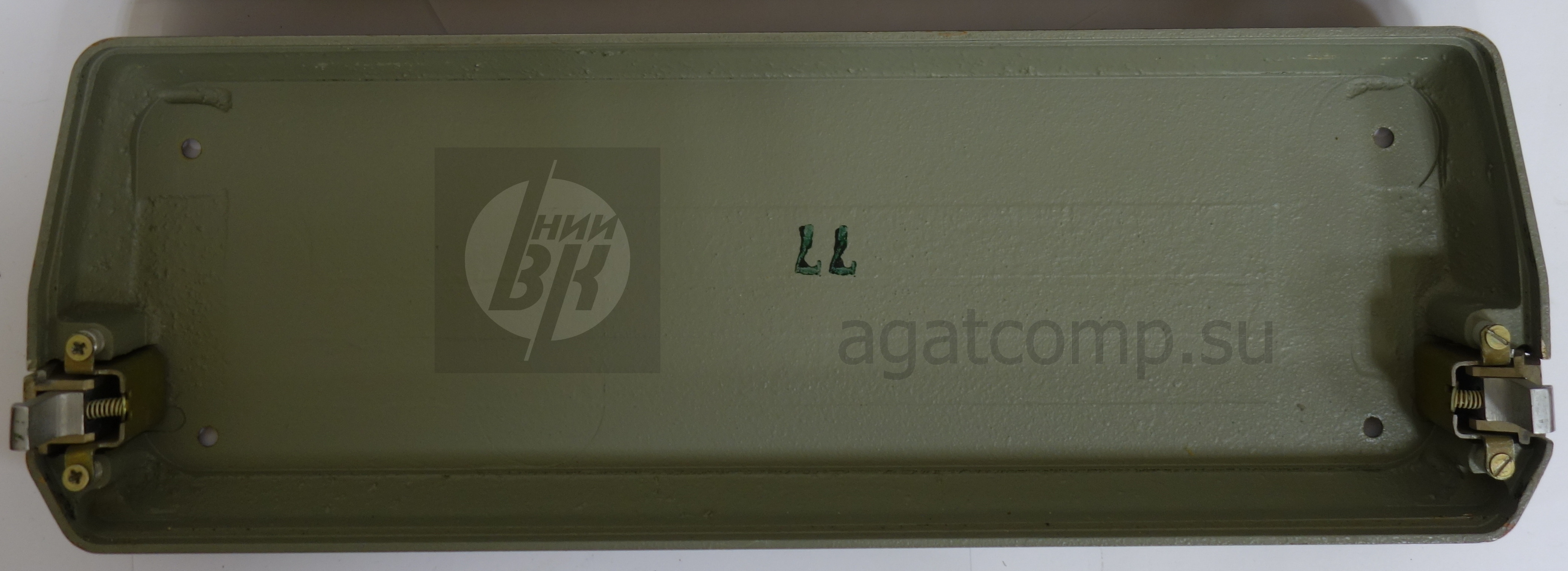

Клавиатура не просто вставляется в переднюю стенку, но и надёжно фиксируется замками.

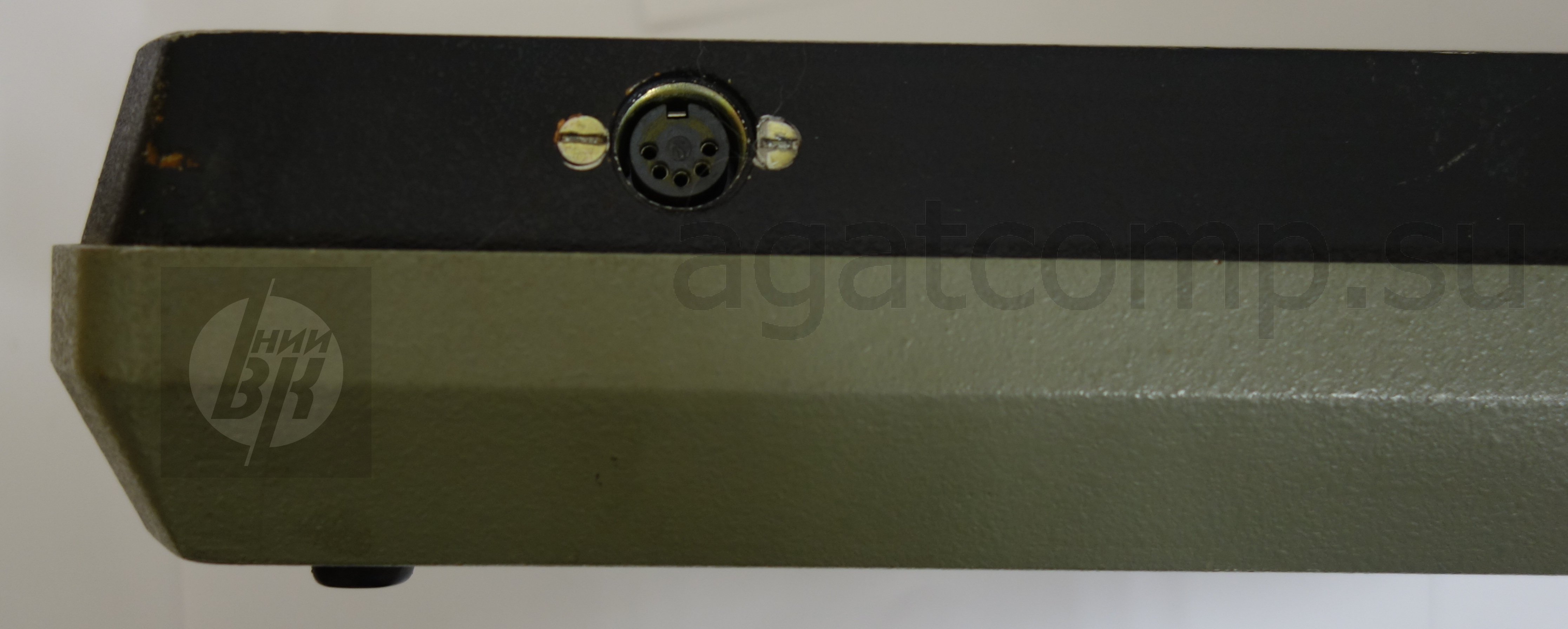

Шнур клавиатуры отключаемый!
См. далее: Классический корпус для Агат-7/9.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
