Классический БП

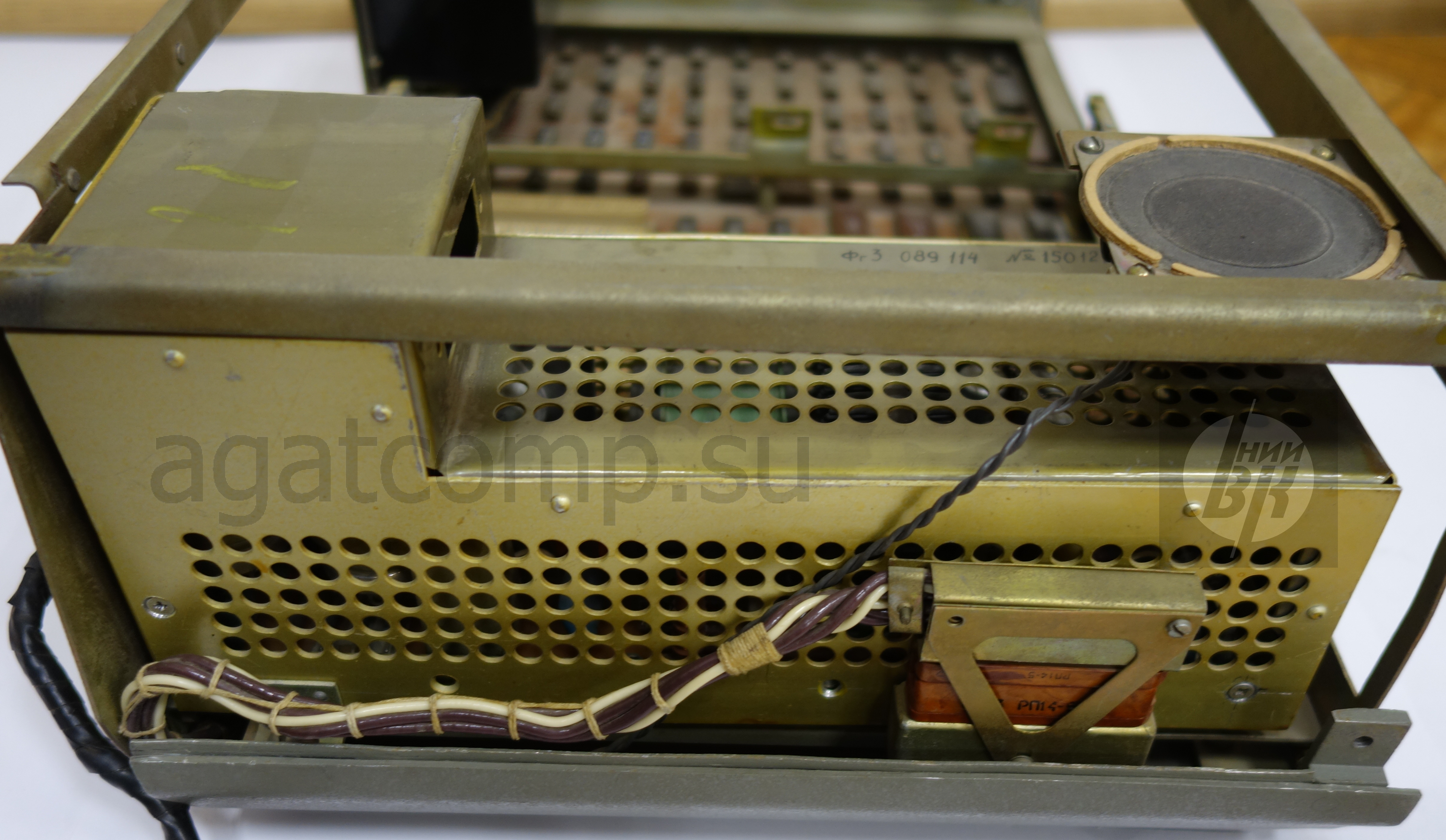

Разработку ранних версий БП системного блока выполнил Владимир Кудрявцев в НИИВК. Дальнейшим развитием занимались инженеры заводов-изготовителей. А всё началось с БП для Агат-4 в виде ботинка, по нему пока мало информации.
* * *

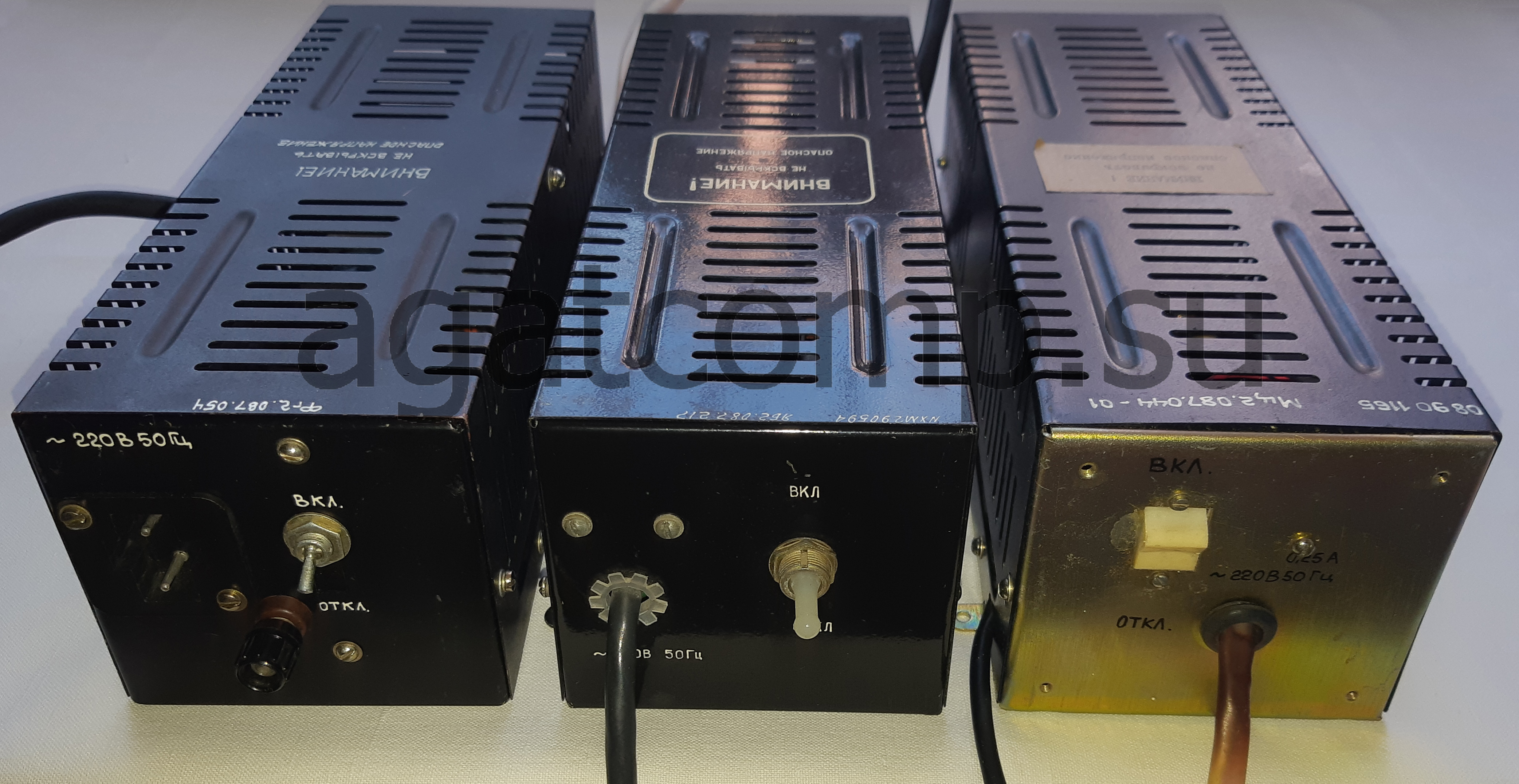

Вариантов внешности было несколько, на фото только часть

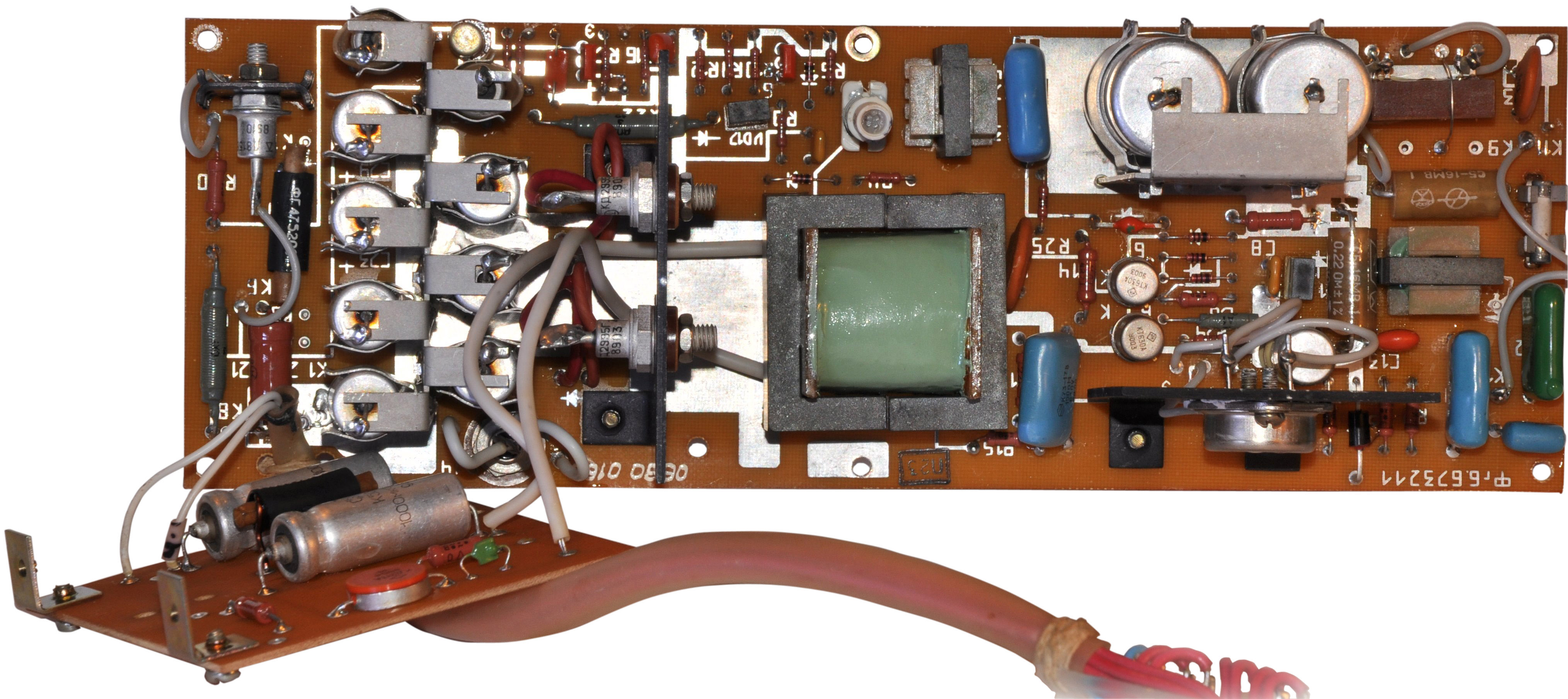

Классический БП "Агата" - обратноходовый импульсный преобразователь. Размер корпуса 255х95х90. Рабочие частоты - около 10-50 КГц (меняются в зависимости от нагрузки), допустимый ток - около 6А по линии 5 в. Кроме того вырабатываются +12 и -12 в. Есть "естественная" защита от перегрузки (срыв работы автогенератора из-за перегрузки, дальнейшая работа возобновляется по фронту запускающего импульса, в качестве которого используется 50 Гц сетевого напряжения). В отличие от современных PC-шных блоков здесь стабилизируется в первую очередь +5 в, дроссель групповой стабилизации отсутствует. Батарея из вертикальных конденсаторов слева - фильтр +5 в (7 конденсаторов) и других напряжений (ещё пара). Маленький трансформатор над большим (силовым) - обратная связь. Оптопары инженерам почему-то не нравились. Большие конденсаторы чуть правее силового трансформатора - успокоительные цепочки для основной и рекуперационной обмоток. Маленький дроссель с Ш-сердечником с правой стороны платы - входной фильтр. Блок без проблем работает как без нагрузки так и реально выживает при продолжительном КЗ. Вес - около 2 кг. Мертворожденных конденсаторов к50-6 здесь всего два. Любопытная особенность: наличие обмотки рекуперации в силовом трансформаторе, что сперва наталкивает на мысль, что перед нами - прямоходовый блок.

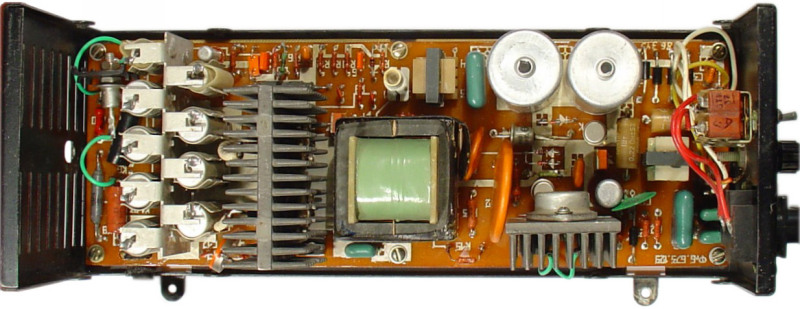

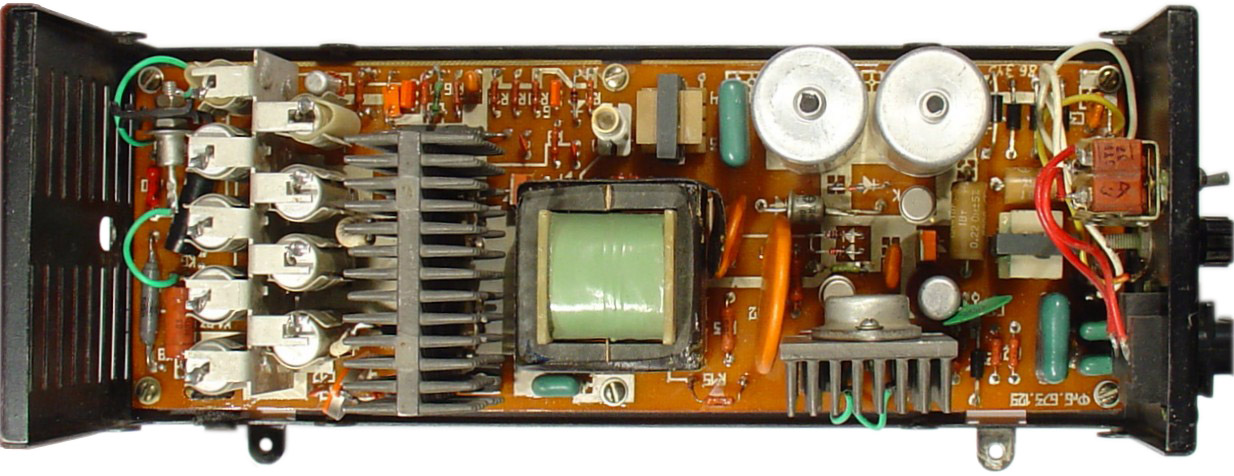

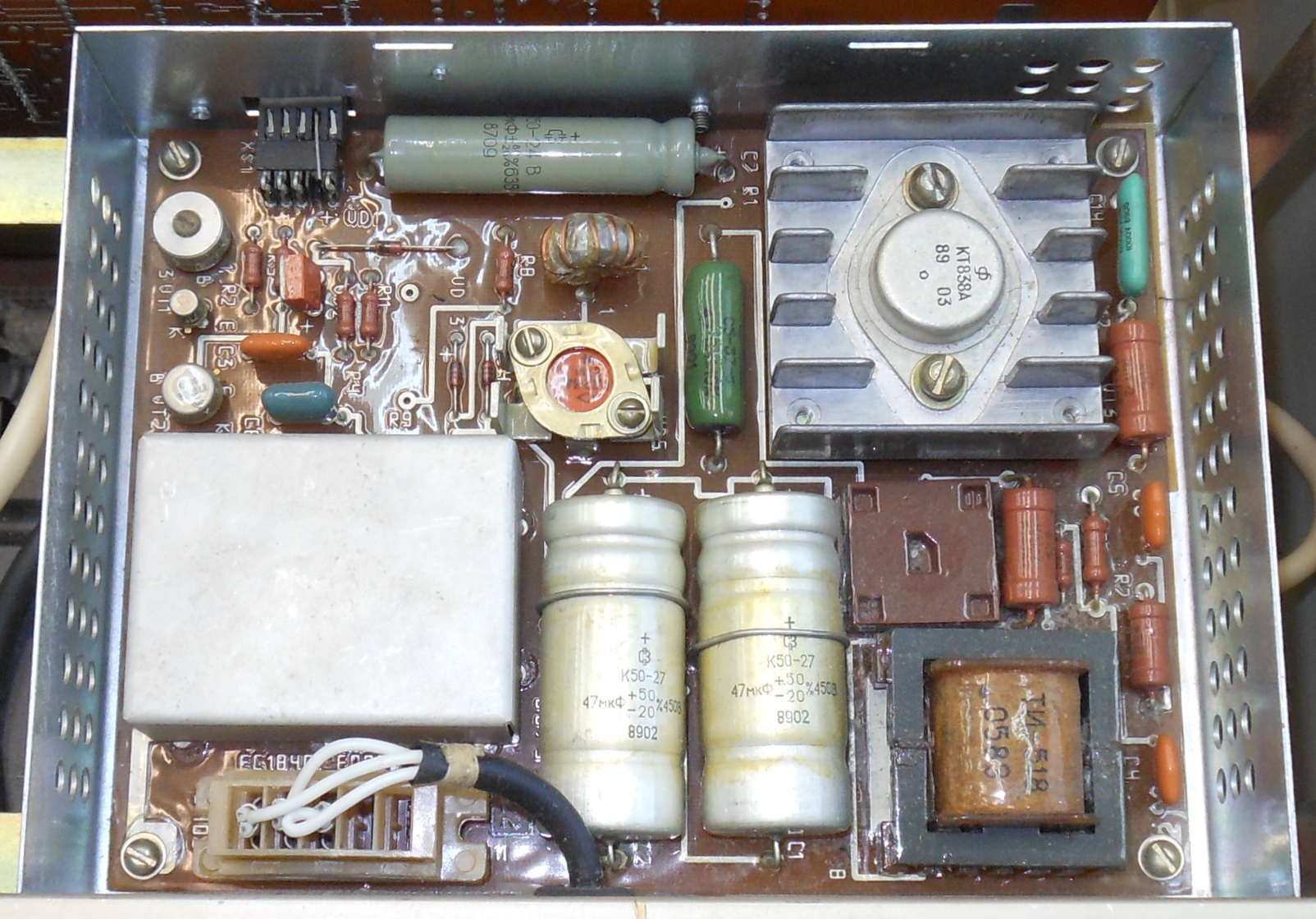

Внутренности различных версий отличаются не сильно. Сверху - Фг2.087.054, снизу - Мц2.087.044-01. Видно разницу в радиаторах, игольчатые и пластинчатые соответственно. Есть и другие отличия, подробности ниже.
* * *

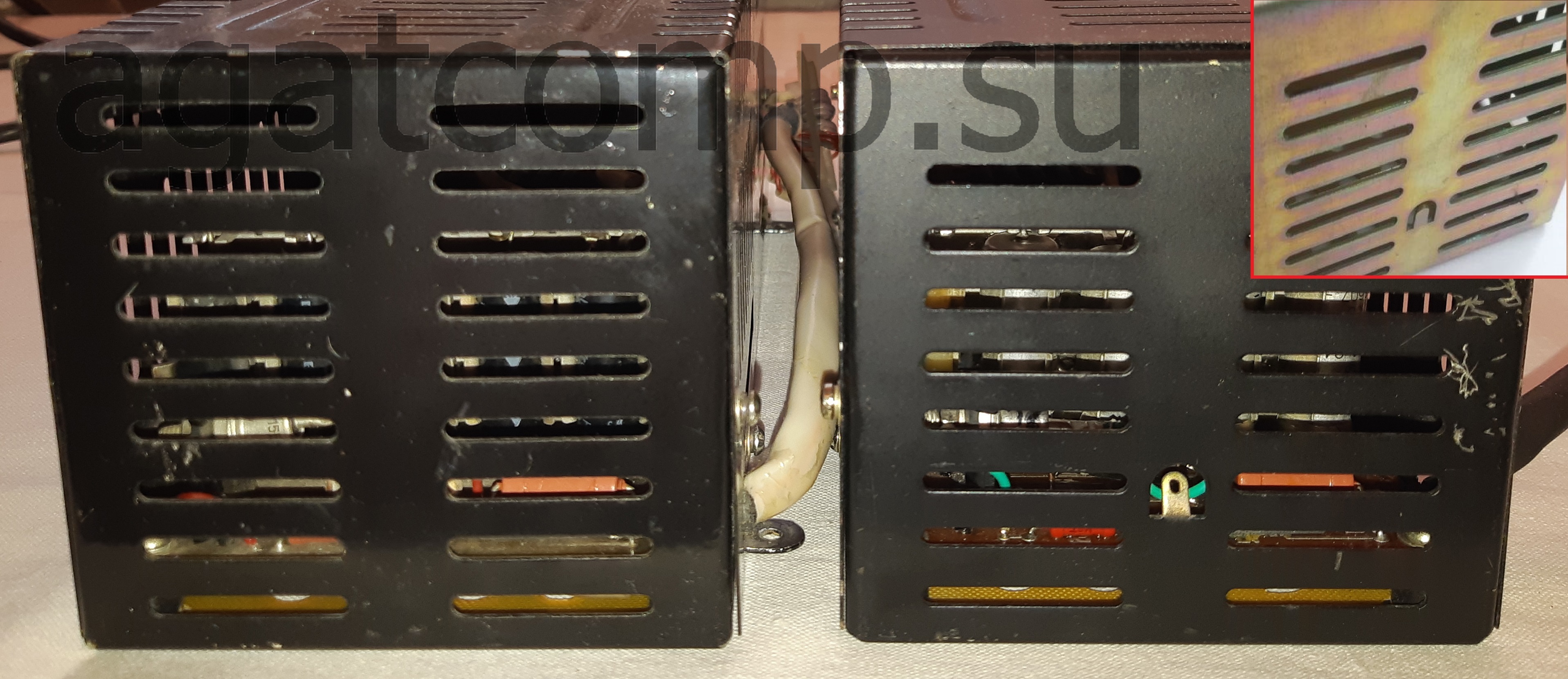

Особенность ранних версий - отключаемый шнур силового питания, для заземления предусмотрена отдельная винтовая клемма. Кроме того, обратная сторона корпуса имеет штампованную клемму земли (зачем?). У поздних исполнений шнур не отключаемый, с заземляющим проводом.
| Фг2.087.054 | Яб2.087.217 | Мц2.087.044 | Мц2.087.044-01 | |
|---|---|---|---|---|
| Завод | ЛЭМЗ | ВЗЭВТ | ||
| Поколение | ранний | поздний | ранний | поздний |
| Модификации | --- | Яб2.087.212 | --- | --- |
| Цвет (корпус) | чёрный | светлый | ||
| Цвет (крышка) | чёрный | светлый или чёрный | ||
| Шнур питания | отключаемый | не отключаемый | отключаемый | не отключаемый |
| Выключатель | МТ3 или Т3 | Т3 | МТ3 или ПТ30В | ПТ30В |
| Предохранитель | на плате | на плате или выносной | ||
| Плата | Фг6.673.129 | Фг6.673.211 | Фг6.673.129 | Фг6.673.211 |
| Особенности | --- | Доп. звенья фильтра | --- | Доп. линия +12 в |
| Питание для Ч/Б ВКУ МС 6105.011 | От доп. внешнего БП | От доп. БП2 | есть | |

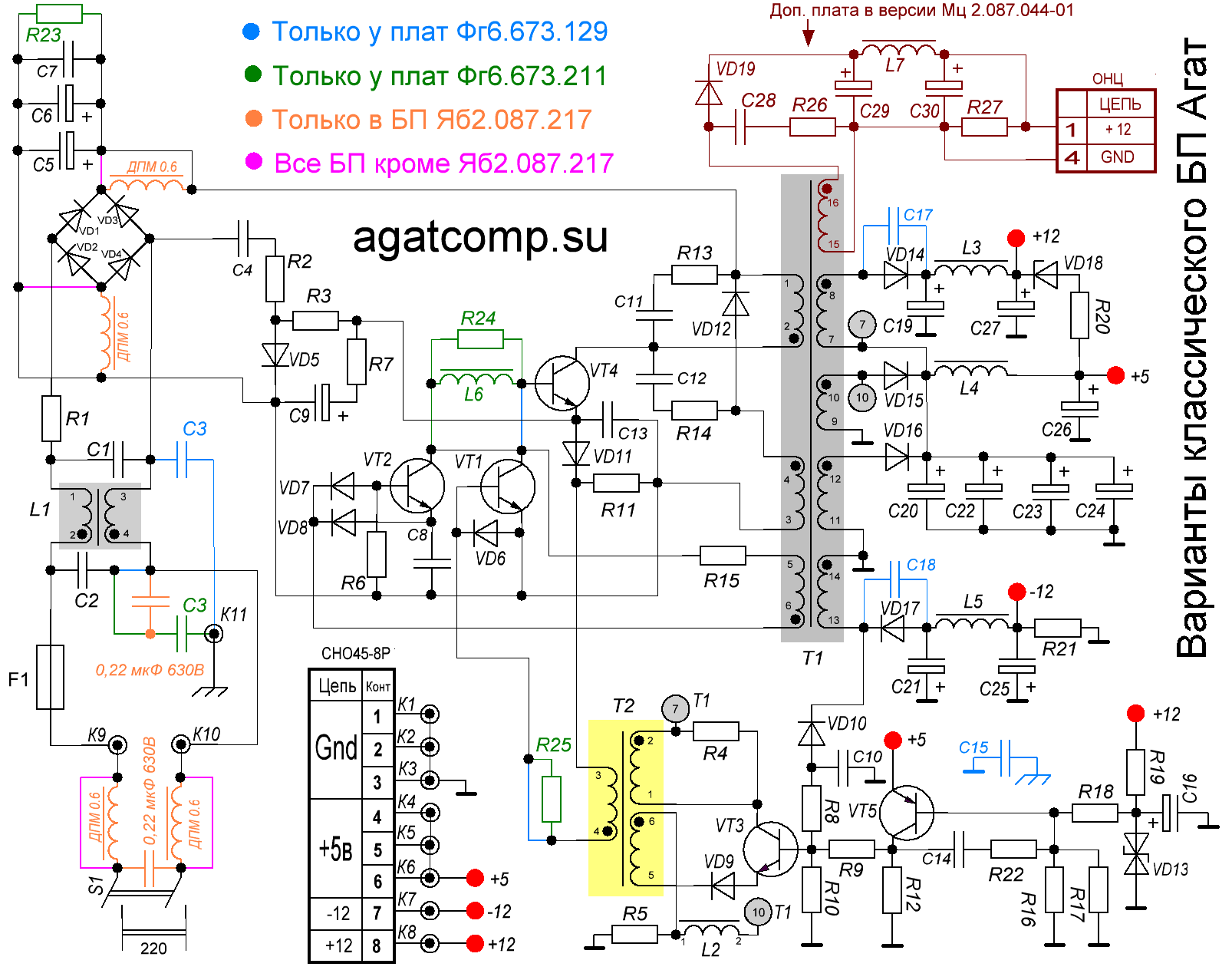

- Таким образом, в классических БП используются два основных поколения плат:
- Фг6.673.129 - имеют различные ревизии (например Фг7.103.456 8-1 или Фг7.103.456 12-4), отличаются между собой изменением топологии (но не схемы), по причине смены элементной базы и оптимизации компоновки.
- Фг6.673.211 - тоже имеют свои ревизии (например Фг7.103.545 2 или Фг7.103.545 9-3). От предыдущего поколения отличаются несколько измененной схемой.
- Яб2.087.217 - добавлено дополнительное звено входного LC-фильтра (напаяно на переключатель питания), а также дроссели после диодного моста, играющие роль ещё одного звена фильтра.
- Мц2.087.044-01 - имеет отдельный шнур для питания Ч/Б ВКУ МС 6105.01.

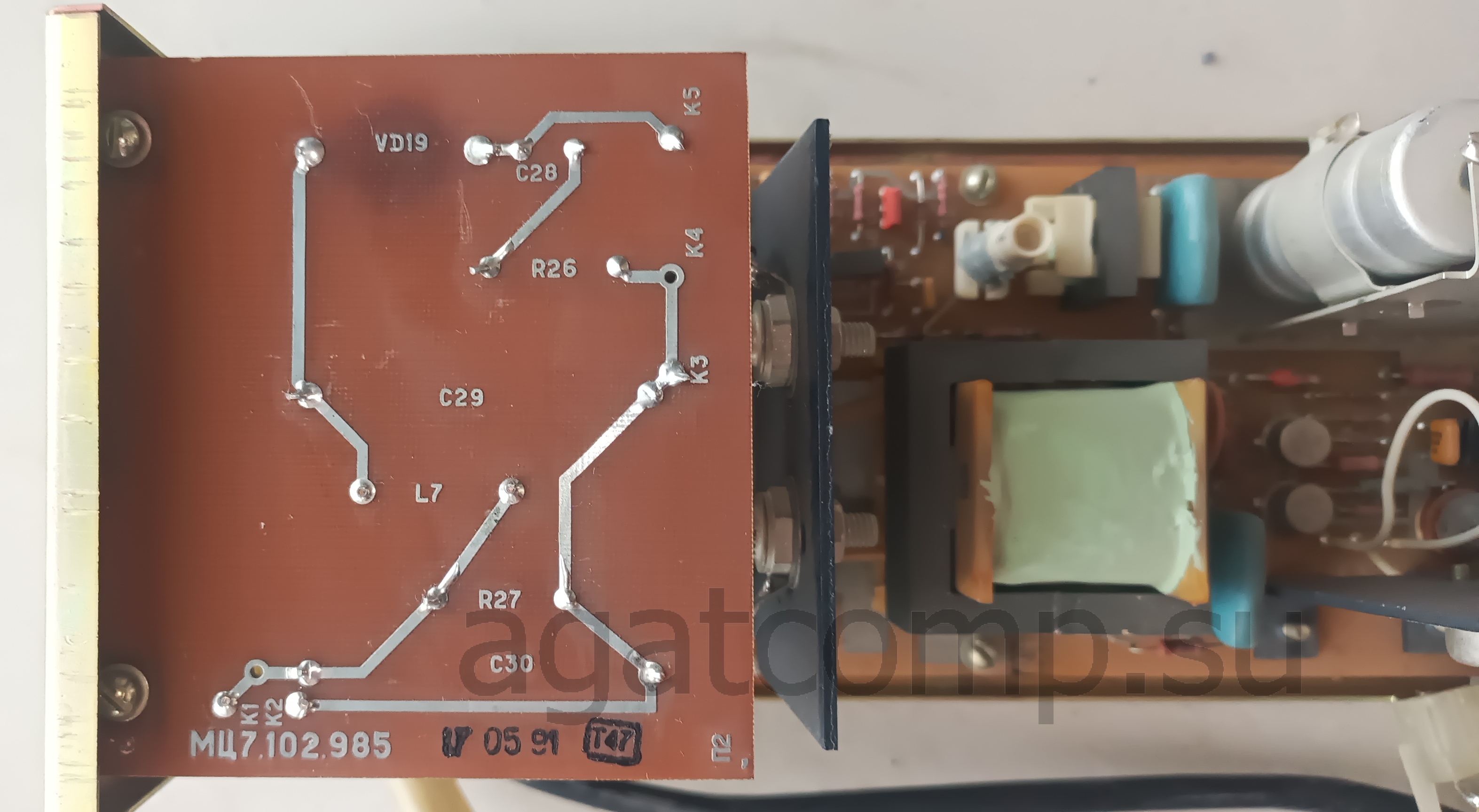

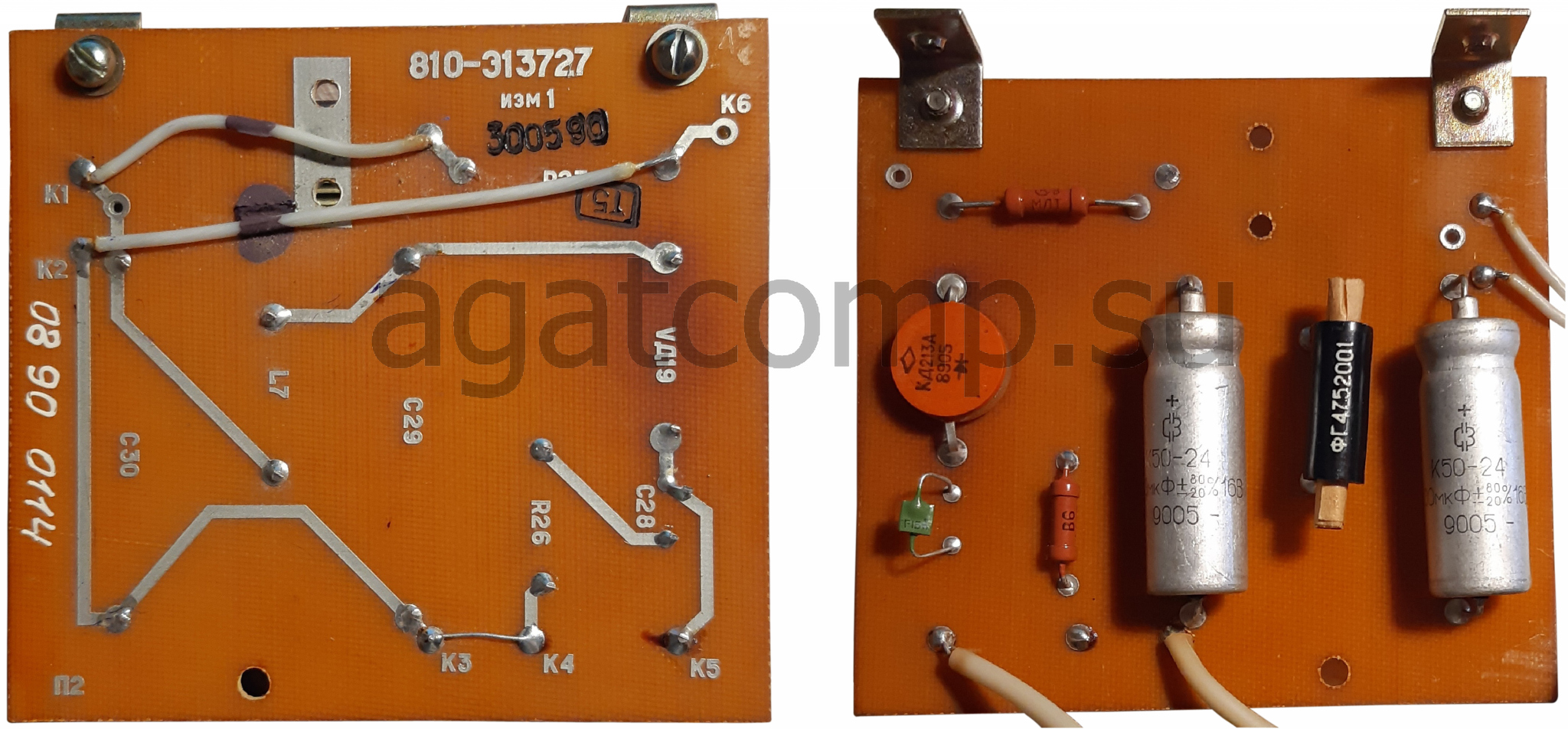

810-Э13727 - плата выпрямителей/фильтров.
Пока не ясно, как эта плата подключена, возможно в транс добавлена ещё одна обмотка +12 в. Поздние версии такого БП имеют вынесенный наружу предохранитель.
| Обозначение | Фг6.673.129 | Фг6.673.211 | Комментарии |
|---|---|---|---|
| C1 | 0,022 мкФ 630v или 0,22 мкФ 630v | --- | |
| C2 | 0,022 мкФ 630v | 0,15 мкФ 630v | У БП "Яб" - 0,22 мкФ 630v ! |
| C3 | 1000 пФ 1.5 кВ | 1000 пФ 1.6 кВ | --- |
| C4 | 0,15 мкФ 630v | У БП "Яб" - 0,22 мкФ 630v ! | |
| C5-C6 | 2 × ≈ 50 мкФ 450В | входные конденсаторы | |
| C7 | 0,15 мкФ 630v | --- | |
| C8 | 1 мкФ | 0,68 мкФ | --- |
| C9 | 100мкФ 16в | --- | |
| C10 | 1200 пФ | 1800 пФ | --- |
| C11 | 2200 пФ 3 кВ | 1500 пФ 3 кВ | --- |
| C12 | 0,015мкф 3кв | 0,15 мкФ 630v | --- |
| C13 | 0.47мкф 10v | --- | |
| C14 | 2700пФ | 0,1 мкФ | --- |
| C15 | 0,022 мкФ 630В | отсутствует | --- |
| C16 | 20мкФ | --- | |
| C17 | 1200 пФ | отсутствует | --- |
| C18 | 1200 пФ | отсутствует | --- |
| C19 | 1000мкФ 16В | батарея | |
| C20 | 1000мкФ 16В | батарея | |
| C21 | 470мкФ 16В | батарея | |
| C22 | 1000мкФ 16В | батарея | |
| C23 | 1000мкФ 16В | батарея | |
| C24 | 1000мкФ 16В | батарея | |
| C25 | 470мкФ 16В | батарея | |
| C26 | 1000мкФ 16В | батарея | |
| C27 | 1000мкФ 16В | батарея | |
| C28 | отсутствует | 0,015 мкФ | на доп. плате |
| C29 | отсутствует | 1000мкФ 16В | на доп. плате |
| C30 | отсутствует | 1000мкФ 16В | на доп. плате |
| R1 | 2 Ом 1Вт | --- | |
| R2 | 5.6к | --- | |
| R3 | 5.6к | --- | |
| R4 | 220 Ом | --- | |
| R5 | 10 Ом | --- | |
| R6 | 15 Ом | --- | |
| R7 | 82 Ом | --- | |
| R8 | 820 Ом | --- | |
| R9 | 1.2к | --- | |
| R10 | 1.2к | --- | |
| R11 | 0.22 Ом 1Вт | --- | |
| R12 | 390 Ом | --- | |
| R13 | 22 Ом | --- | |
| R14 | 4,7 Ом | --- | |
| R15 | 82 Ом | 43 Ом | подбирается по месту |
| R16 | 20к | 20к | подбирается по месту |
| R17 | 2.2к | --- | |
| R18 | 1.2к | 1.2к | подбирается по месту |
| R19 | 330 Ом | --- | |
| R20 | 15 Ом | --- | |
| R21 | 150 Ом (МЛТ-2 К15) | --- | |
| R22 | 5.6к | --- | |
| R23 | отсутствует | 390к | --- |
| R24 | отсутствует | 4.7 Ом | --- |
| R25 | отсутствует | 22 Ом | --- |
| R26 | отсутствует | 22 Ом | на доп. плате |
| R27 | отсутствует | 300 Ом | на доп. плате |
| VT1-VT2 | 2 × КТ630А или 2 × кт815г | сигнальные транзисторы | |
| VT3 | КТ315 | --- | |
| VT4 | КТ840Б или 2Т828Б | cиловой транзистор на радиаторе | |
| VT5 | КТ361 | --- | |
| VD1-VD4 | 4 × КД209 или 1 × КЦ405Б | диодный мост | |
| VD5 | КД209 | --- | |
| VD6-VD10 | КД521А или КД522Б | --- | |
| VD11 | КД212А | --- | |
| VD12 | кд411ам | кд208??? | --- |
| VD13 | кс170а | --- | |
| VD14 | кд213а или кд299 5а | --- | |
| VD15-VD16 | 2 × кд213а или 2 × кд299 5а(5б) | на большом радиаторе | |
| VD17 | КД212А | --- | |
| VD18 | Д815Б | --- | |
| VD19 | КД213А | на доп. плате | |
| L1 | 0,001 | --- | |
| L2 | 0,002 | вертикальный под отвертку | |
| L3 | ДПМЗ 12+-5% | --- | |
| L4 | 2.001 | Фг4752001 | --- |
| L5 | ДПМЗ 12+-5% | --- | |
| L6 | отсутствует | ДПМ 0.6 | --- |
| L7 | отсутствует | Фг4752001 | на доп. плате |
| T1 | Фг 4720041 | Фг 720041 | --- |
| T2 | 0.042 | --- | |
| F1 | 2.0A или 3.0A | --- | |
* * *
1 На ранних Агатах в задачи БП входило питание только системного блока, при массовом переходе на ч/б мониторы МС 6105.01 потребовалось питать и его.

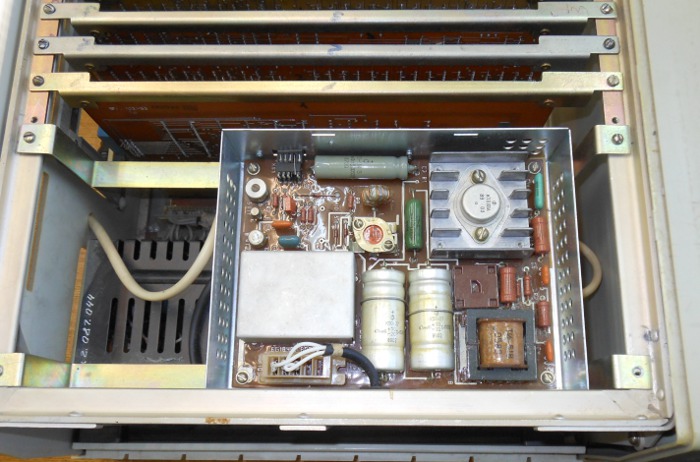

2 Дополнительный БП ЕС1841.Е002, установленный в системном блоке над основным, заимствован из ПЭВМ ЕС184X (также выпускавшейся ВЗЭВТ), где также использовался для питания монитора. Это решение применялось совместно с БП МЦ 2.087.044.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
