Дополнительный БП от ЛЭМЗ

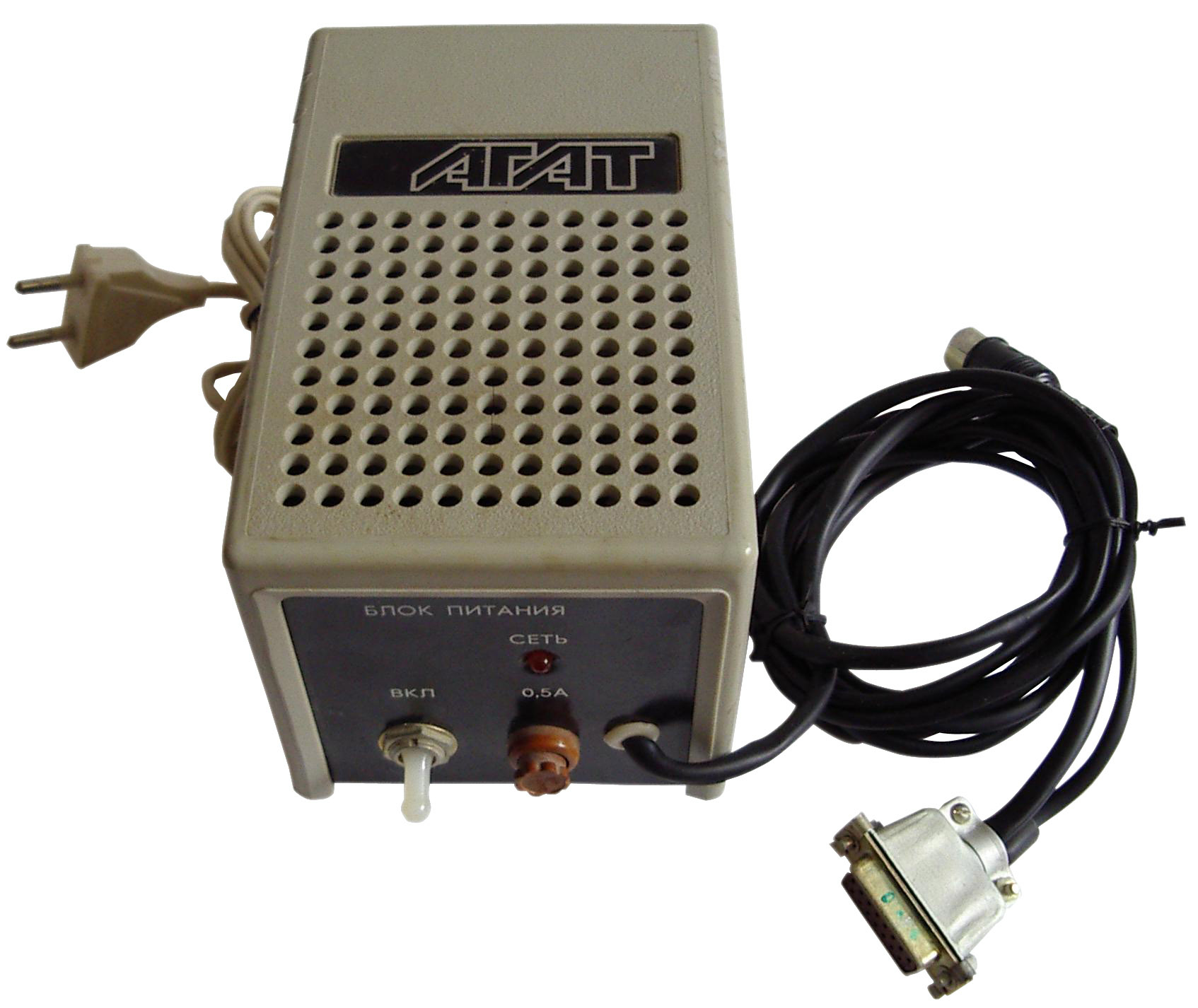

Этот внешний блок питания выпускался ЛЭМЗ и был предназначен для "Агатов", которые были разработаны для работы с телевизором Юность-404 в качестве монитора, но фактически комплектовавшихся монитором МС 6105.01.

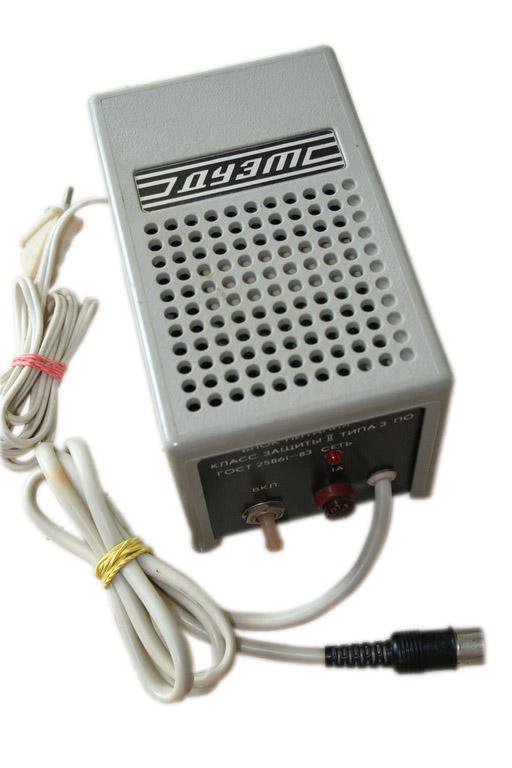

Позже в таких корпусах ЛЭМЗ изготавливал БП 5/12 вольт для микроЭВМ Микроша и Дуэт.

Дополнительное фото: вид сзади.

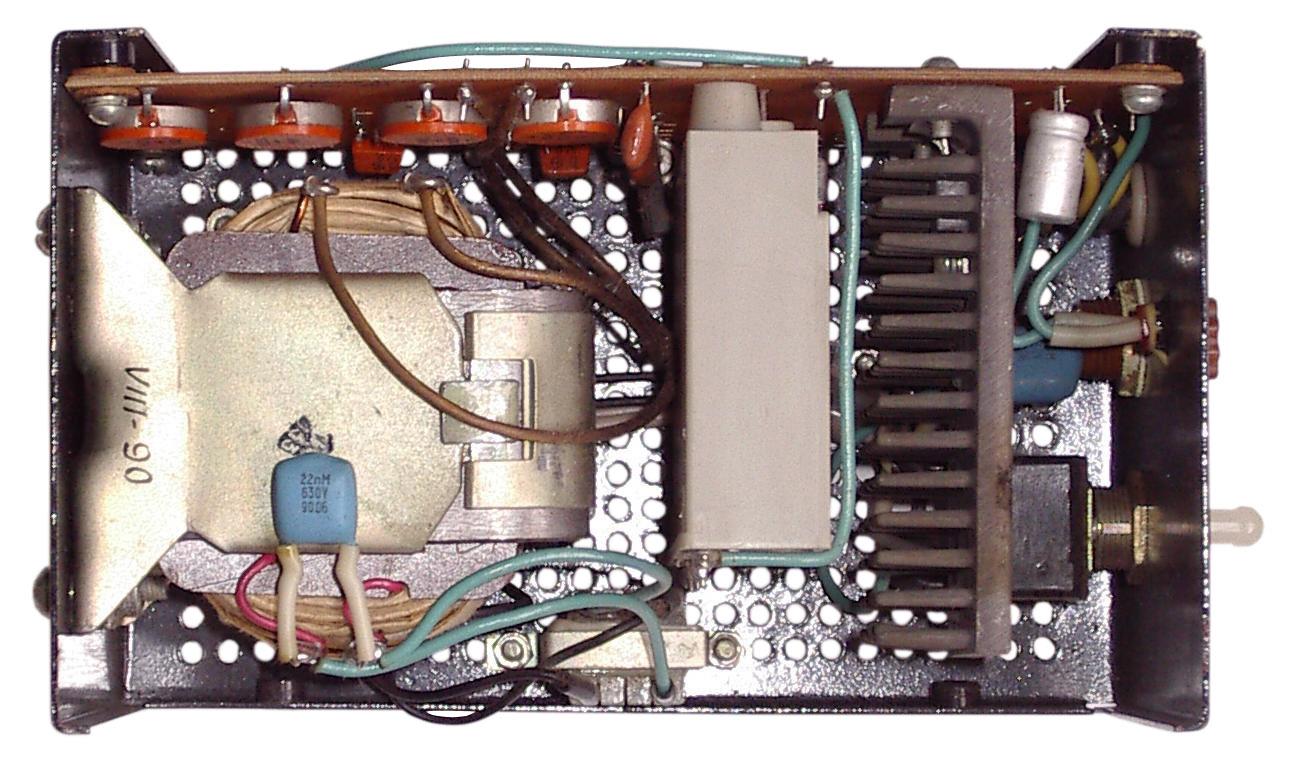

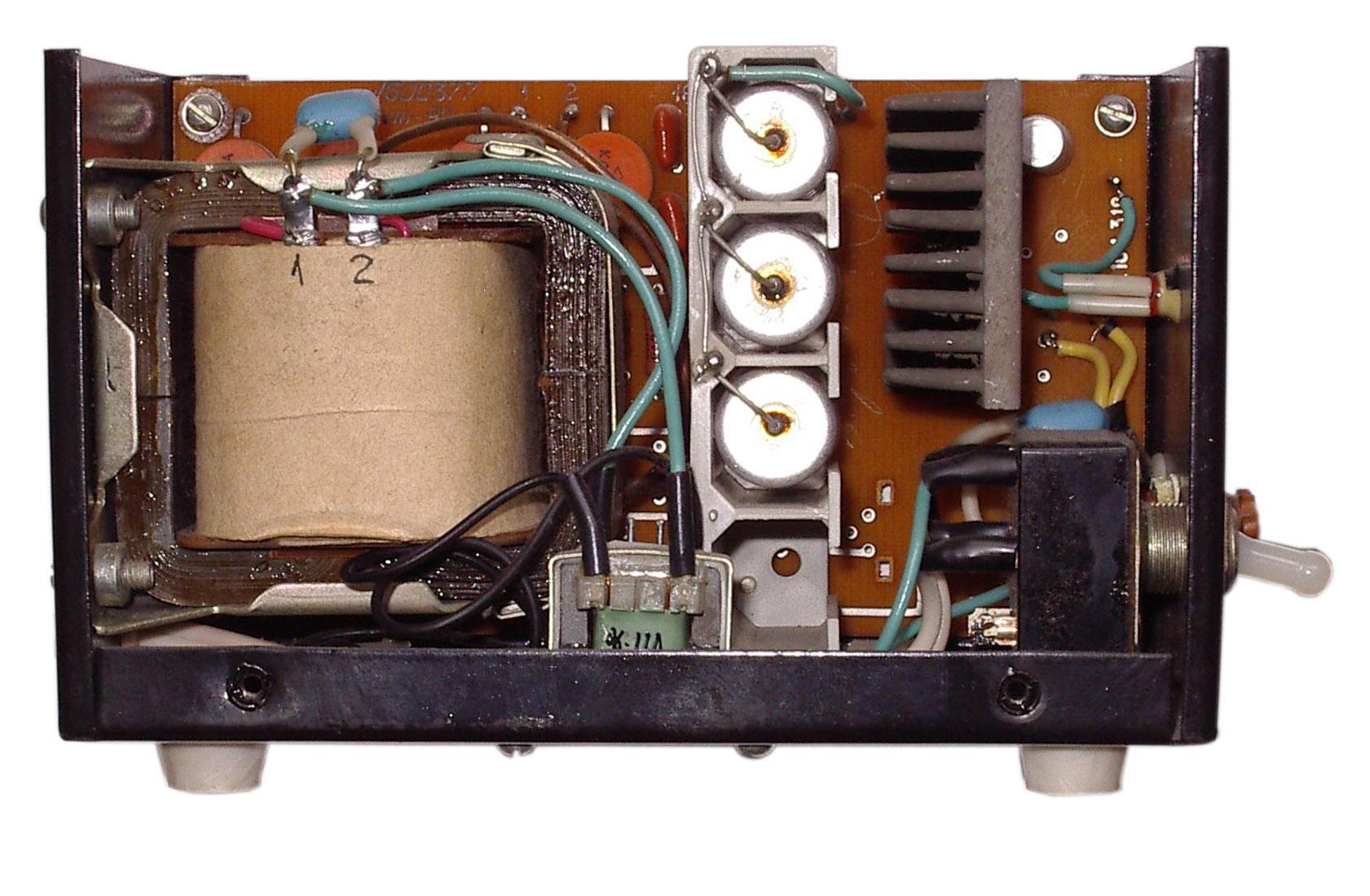

Как видно, этот блок питания - простой линейный регулятор напряжения, тяжелый по весу, но простой в ремонте.

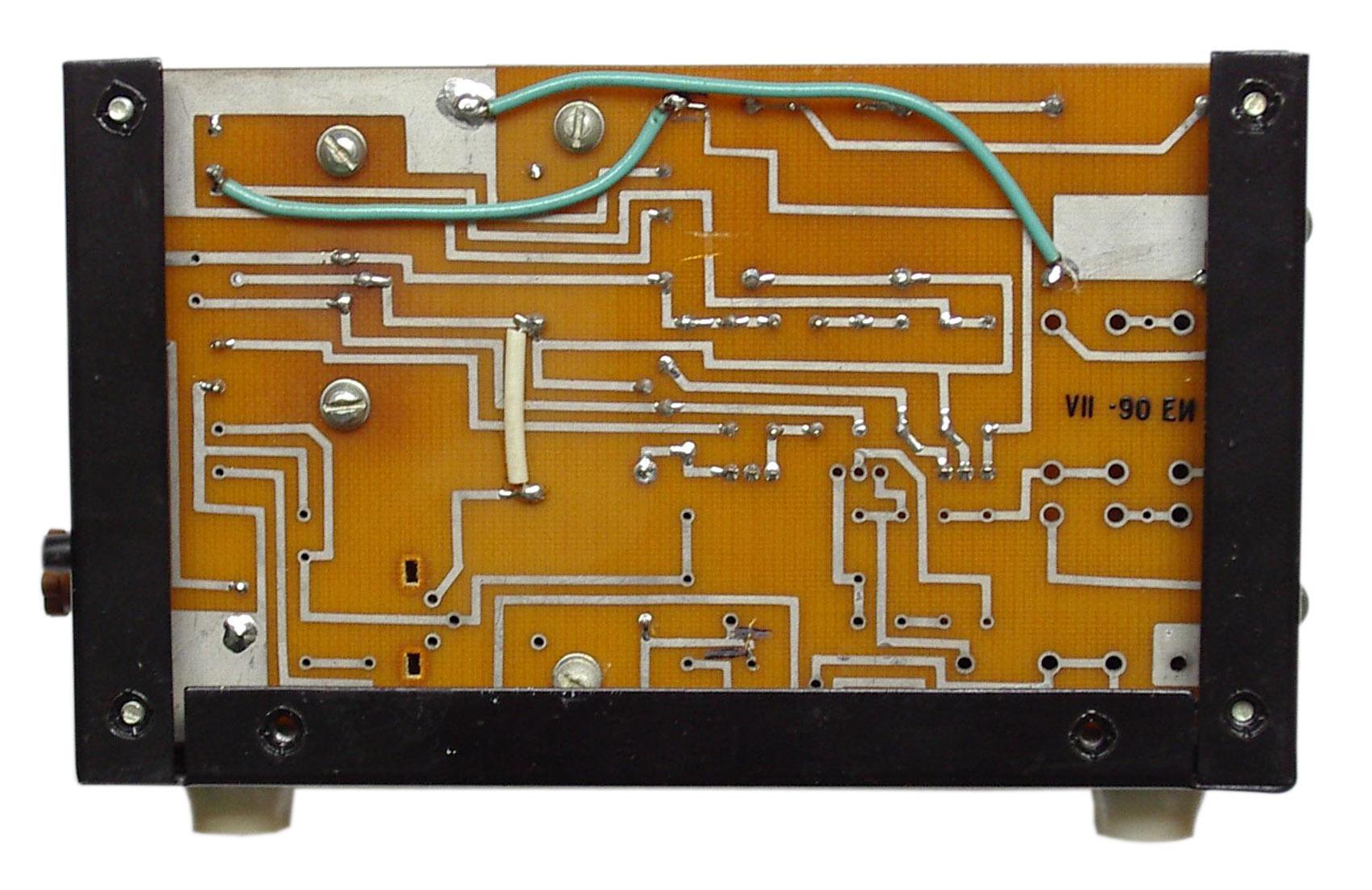

Используется плата 5.283.258, вероятно такая же как у БП Микроша/Дуэт. В Агатовской версии не установлена часть элементов - так как 5 вольт не требуется. Трасформатор ЯБ 4.704.017 производства ЛЭМЗ.

* * *
