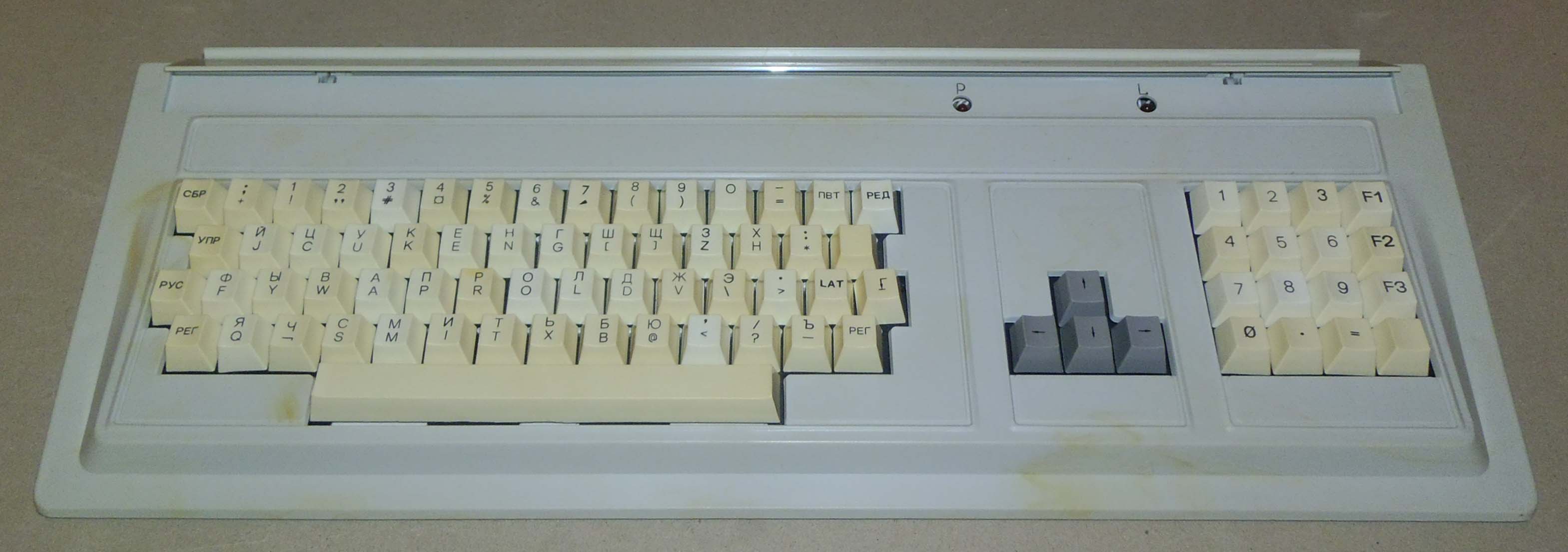

Электроника МС 7004А

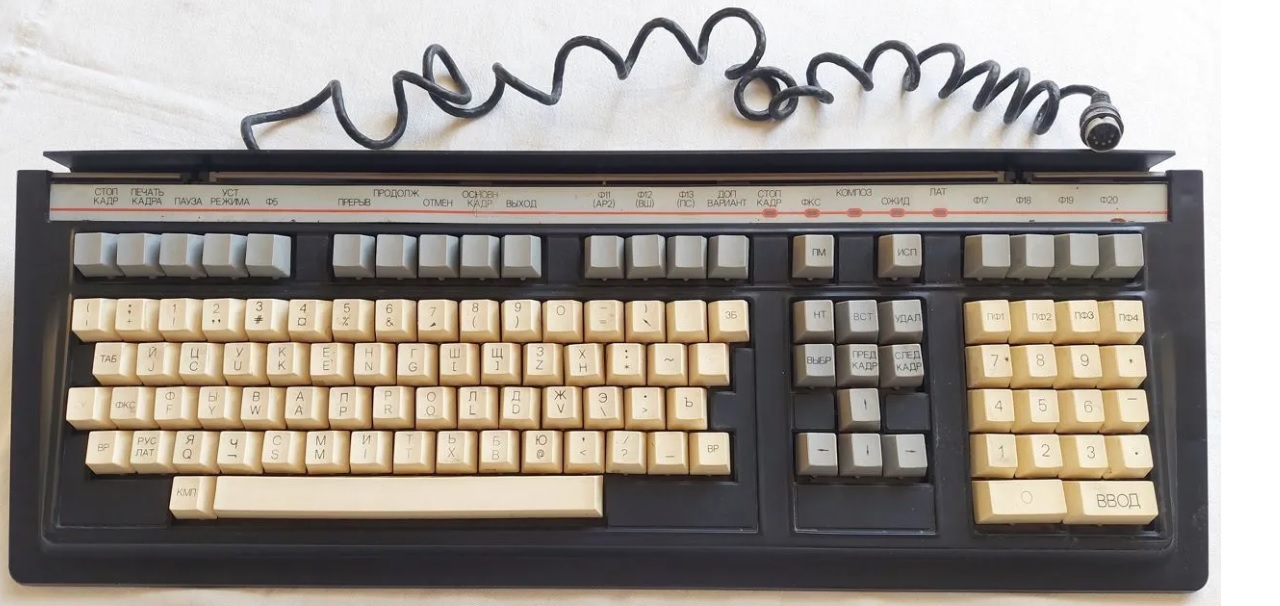

Изготовитель - Лермонтовский филиал N1 Ставропольского трансформаторного завода ОАО "Микроом". Предприятие выпускало серию клавиатур "Электроника МС 7004" ("Русло-3") для различных ЭВМ: ДВК-3, Электроника 85, ЕС1841, IBM PC.
МС 7004А это вариант такой клавиатуры для ПЭВМ Агат-7 и Агат-9. От "старших братьев" отличается в несколько более простой схеме и меньшем числе клавиш и светодиодов. Ну и прошивке контроллера, конечно.
Блок клавиатуры "Электроника мс7004а". Паспорт + схемы.

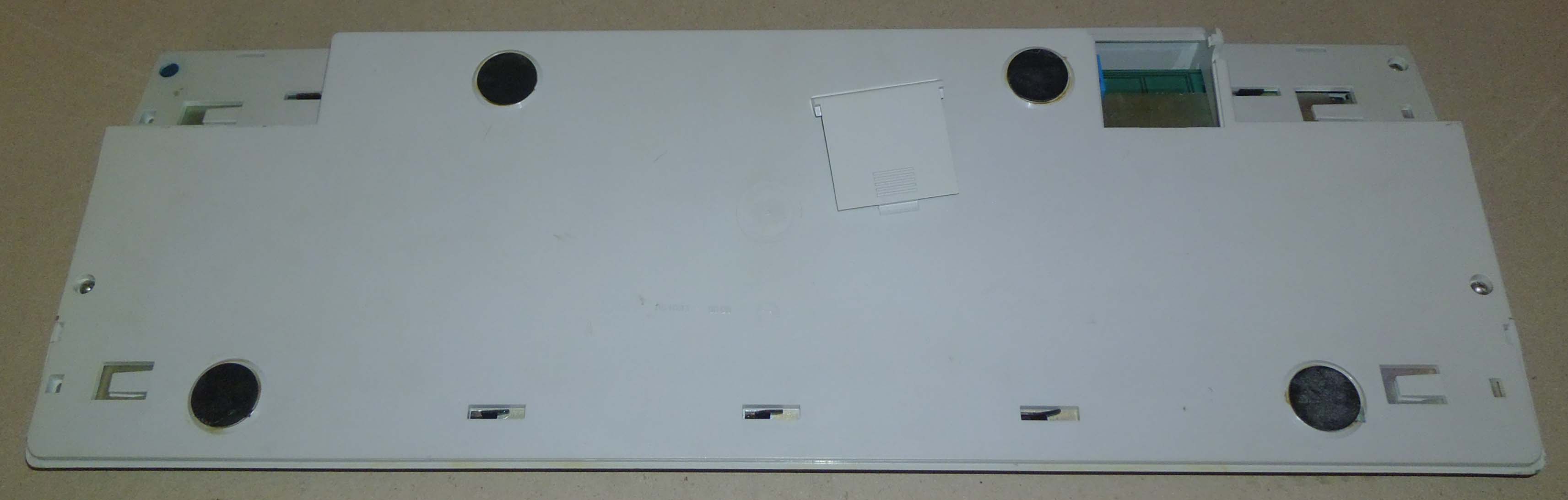

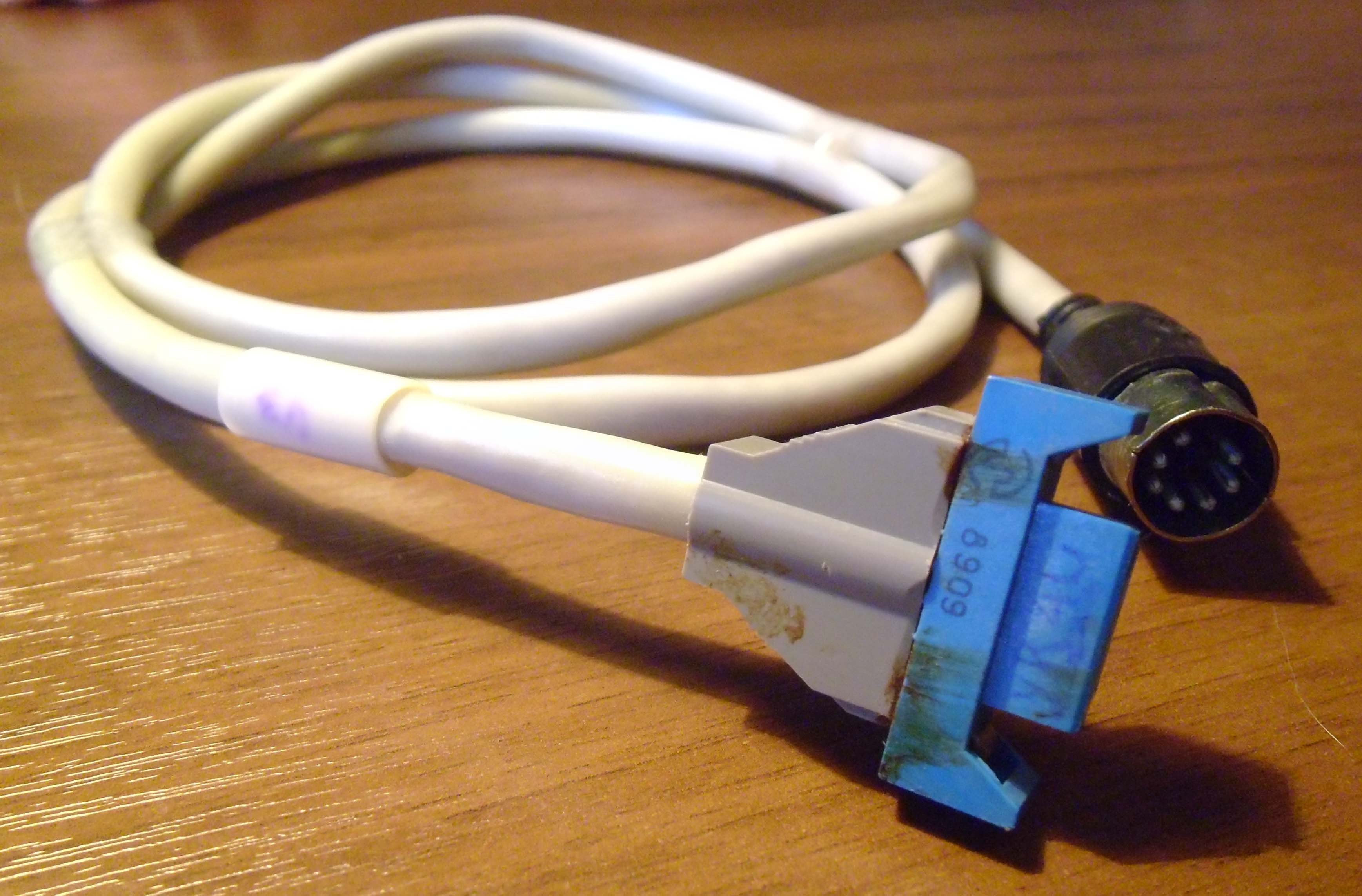

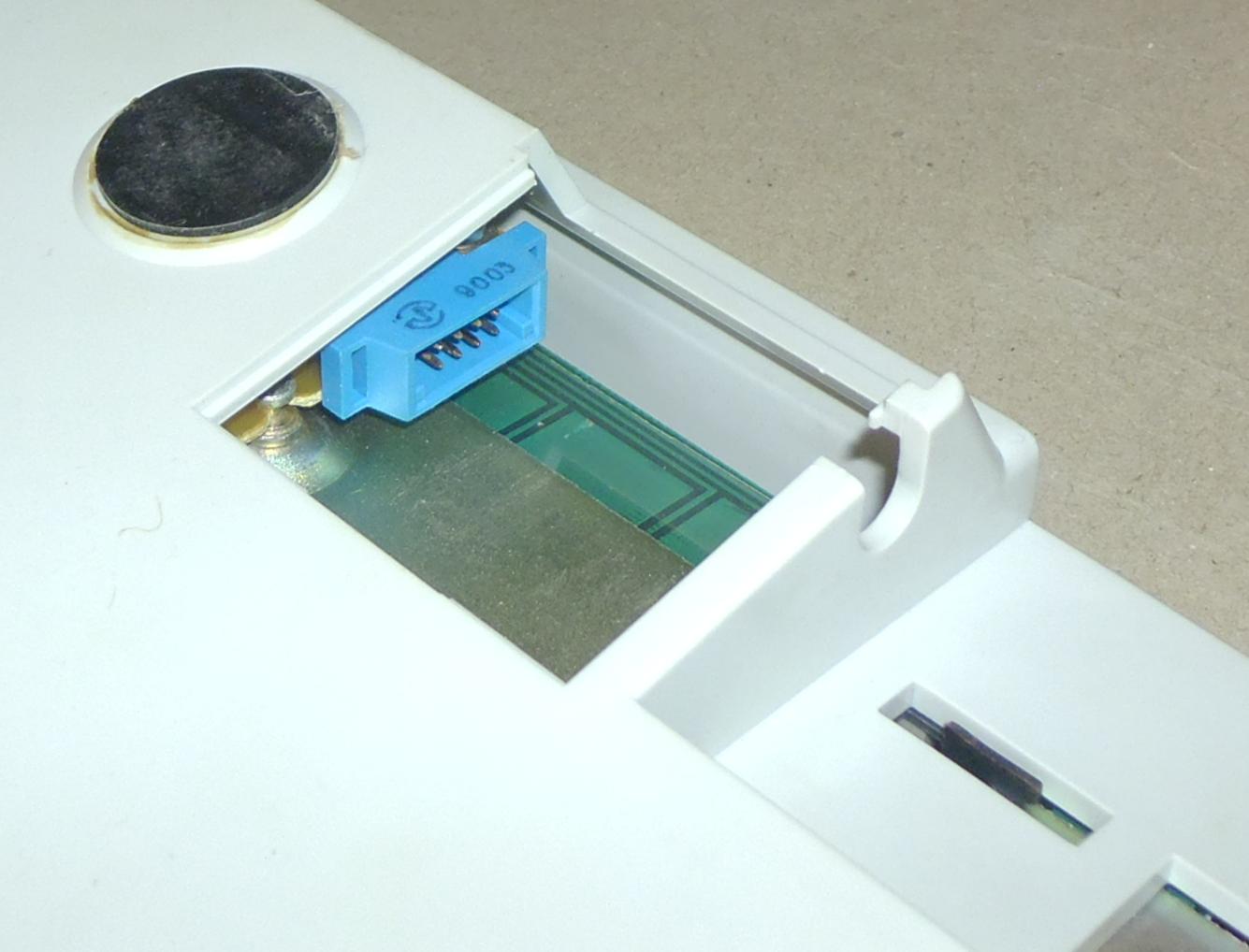

С обратной стороны, под крышкой (фото), находится отсек (фото) для подключения кабеля (фото).

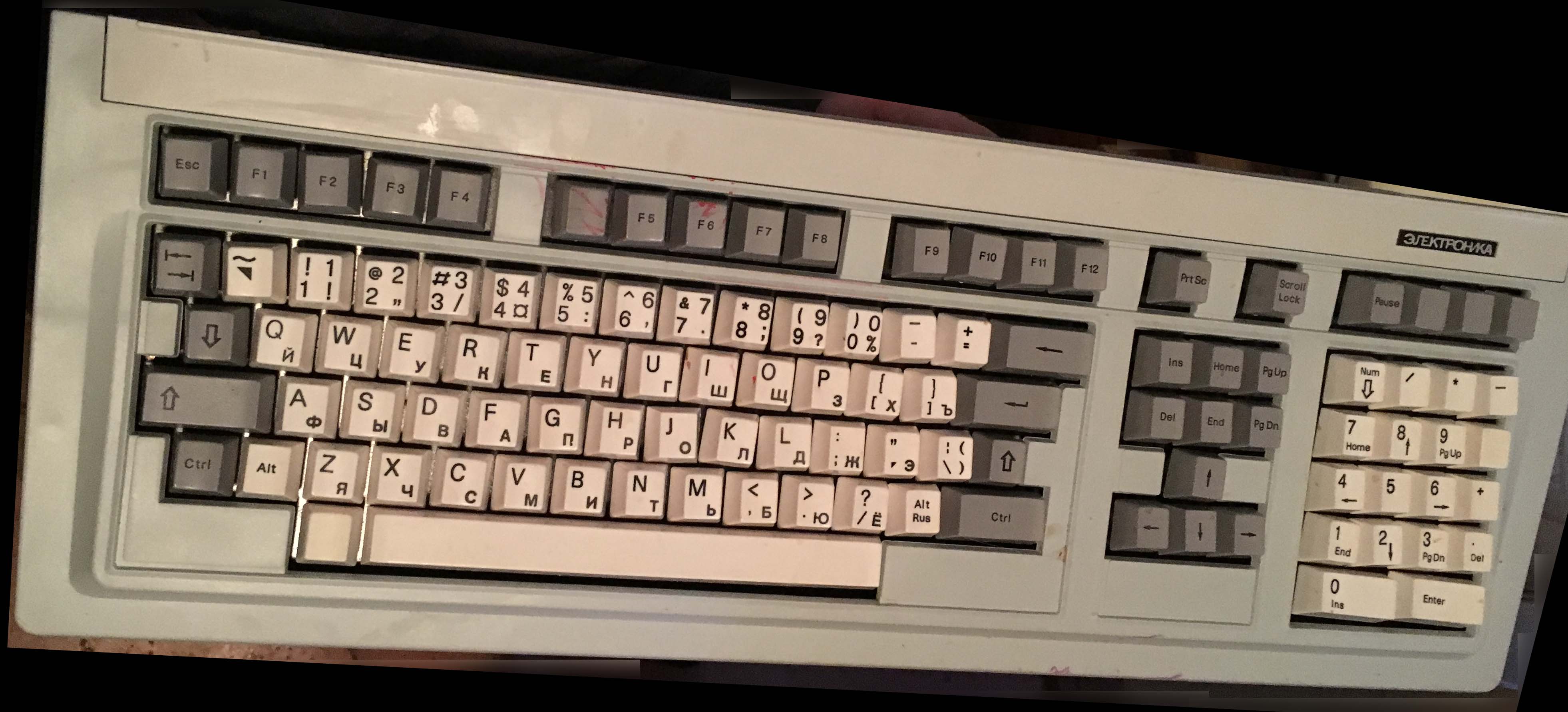

На этом фото вариант где чуть больше серых клавиш

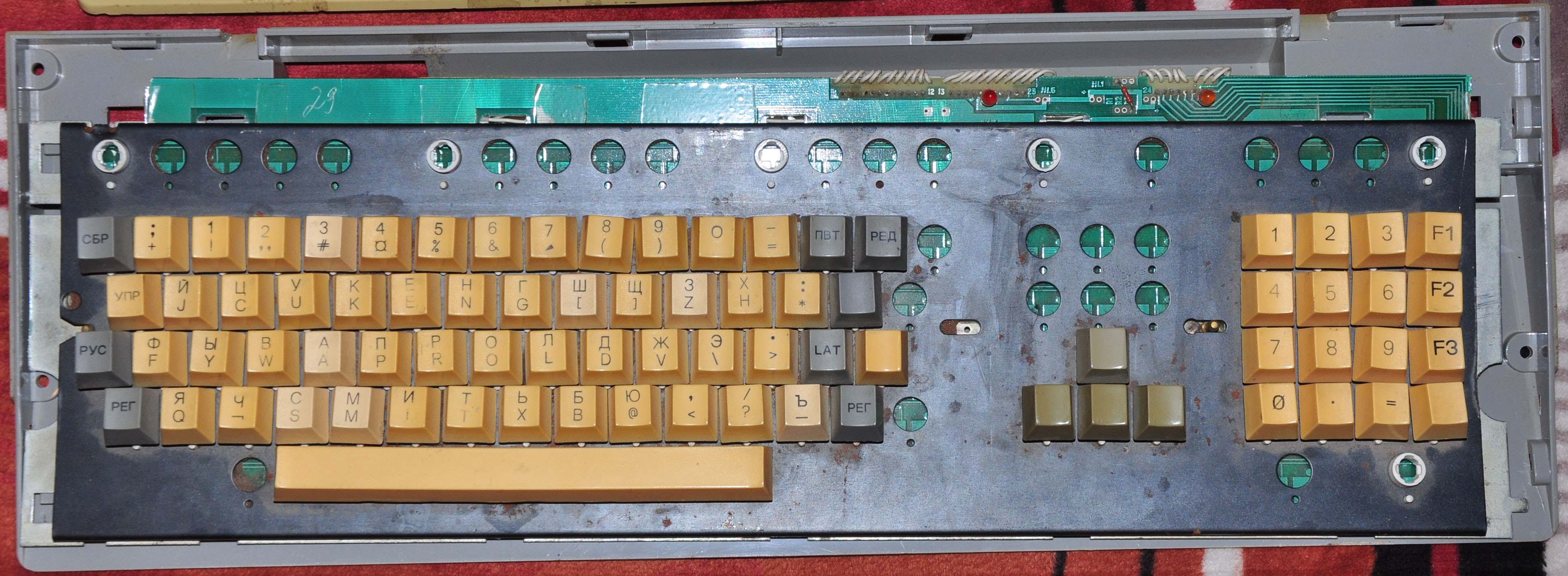

Так она выглядит внутри. В отличие от "классики" эта клавиатура - безконтактная. Каждая клавиша содержит в своей конструкции конденсатор, ёмкость которого меняется при нажатии. Таким образом, эта клавиатура не боится окисления и, теоретически, срок её службы бесконечен. Во всяком случае, кнопки этой клавиатуры не скрипели, а звонко щелкали.

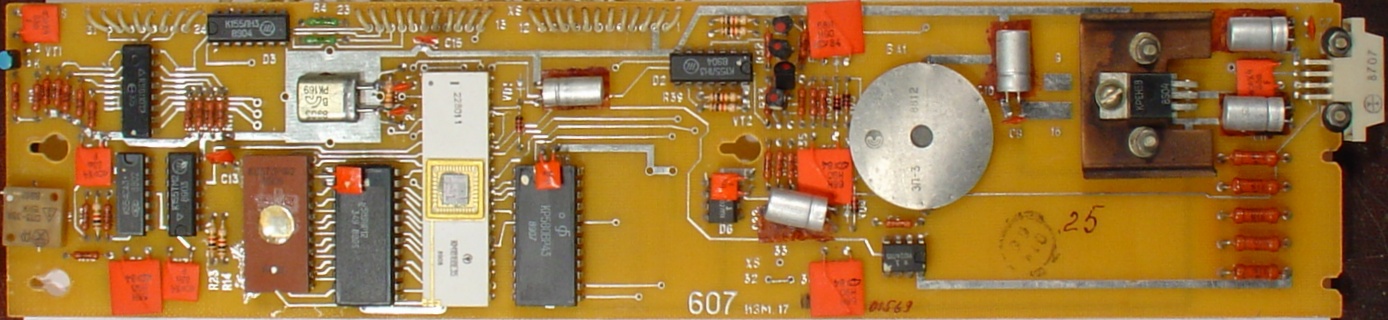

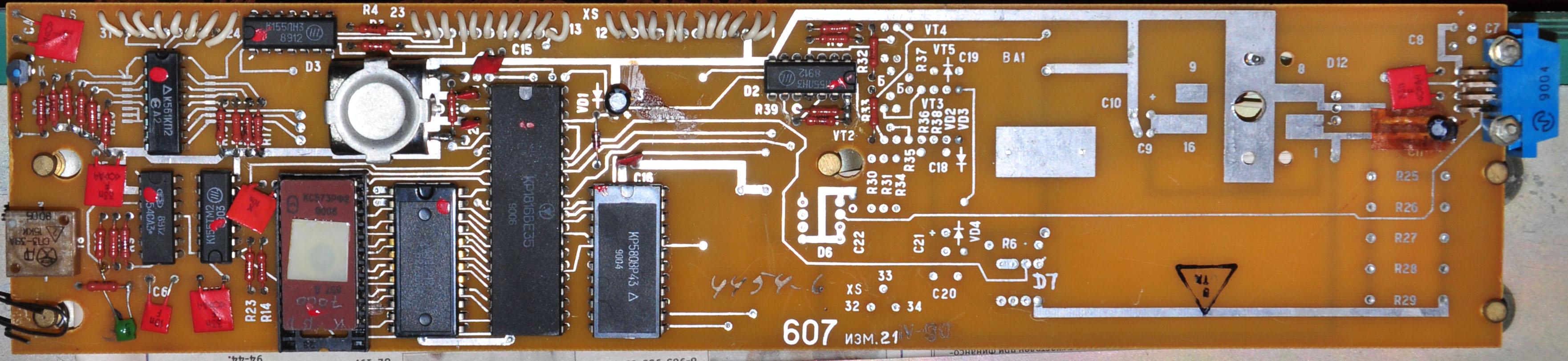

Сверху версия контроллера этой клавиатуры в варианте ДВК. Снизу, контроллер для агатовской версии. Отсутствует стабилизатор +5 в (на ДВК-шную подавалось +12 в и внутри понижалось до +5 в) и пищалка (ДВК-шная клавиатура могла похрюкивать и попискивать).
Прошивка клавиатуры мс7004а (основная программа ЦП).
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
