БП от ЗЭМЗ ( РВИЖ.436615.001 )

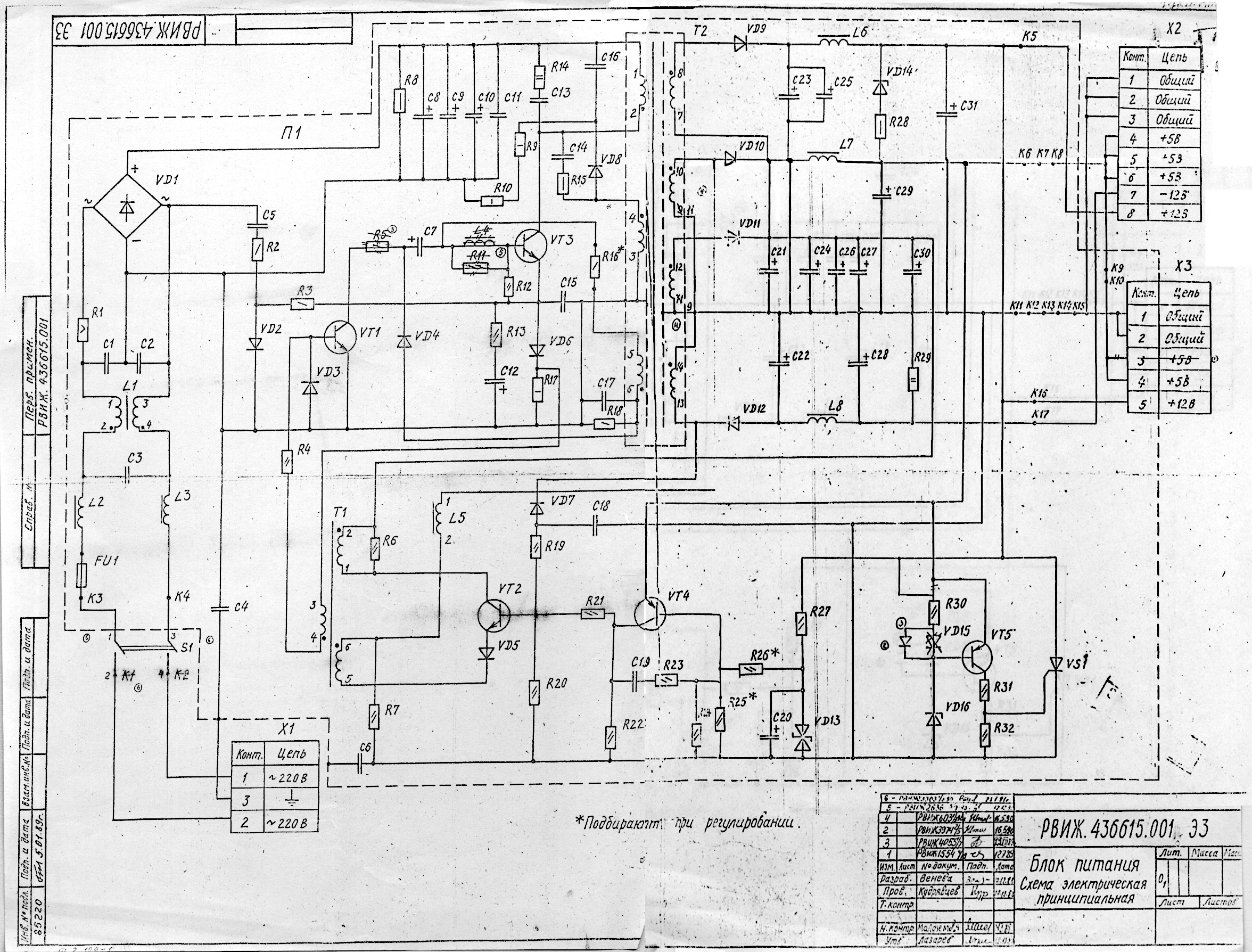

Блок питания. Схема электрическая принципиальная. РВИЖ.436615.001 ЭЗ.

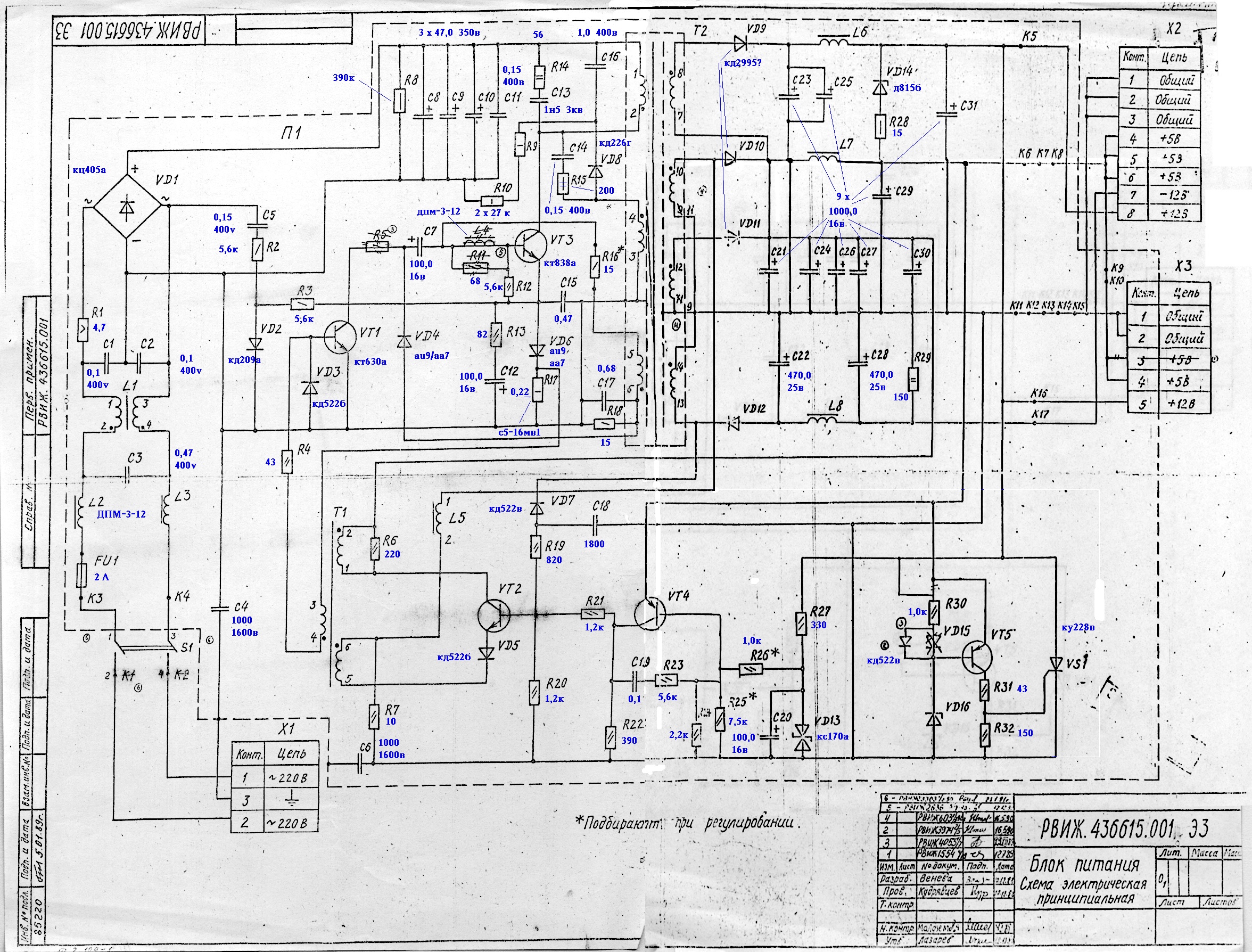

Оригинал и с подписями номиналов.

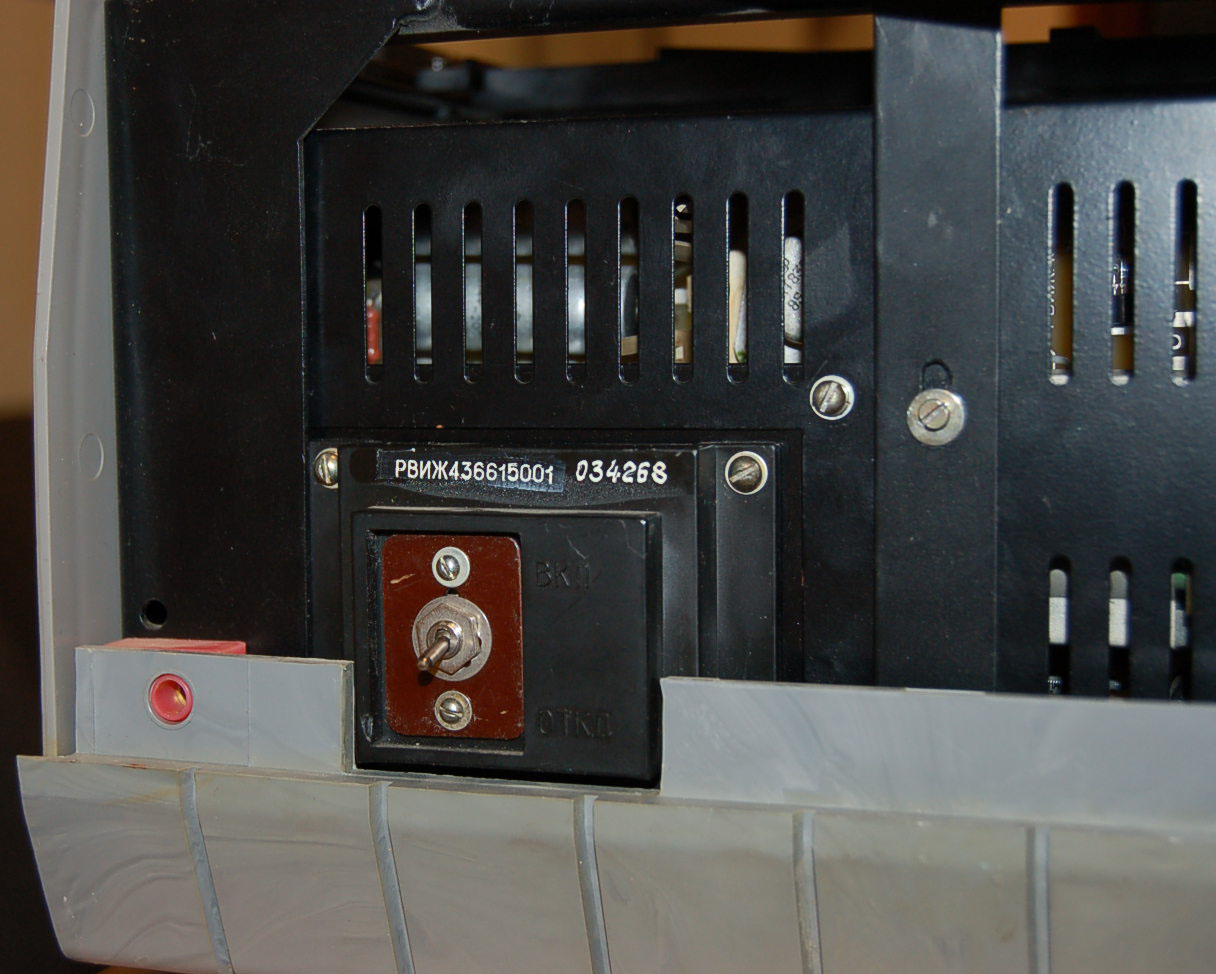

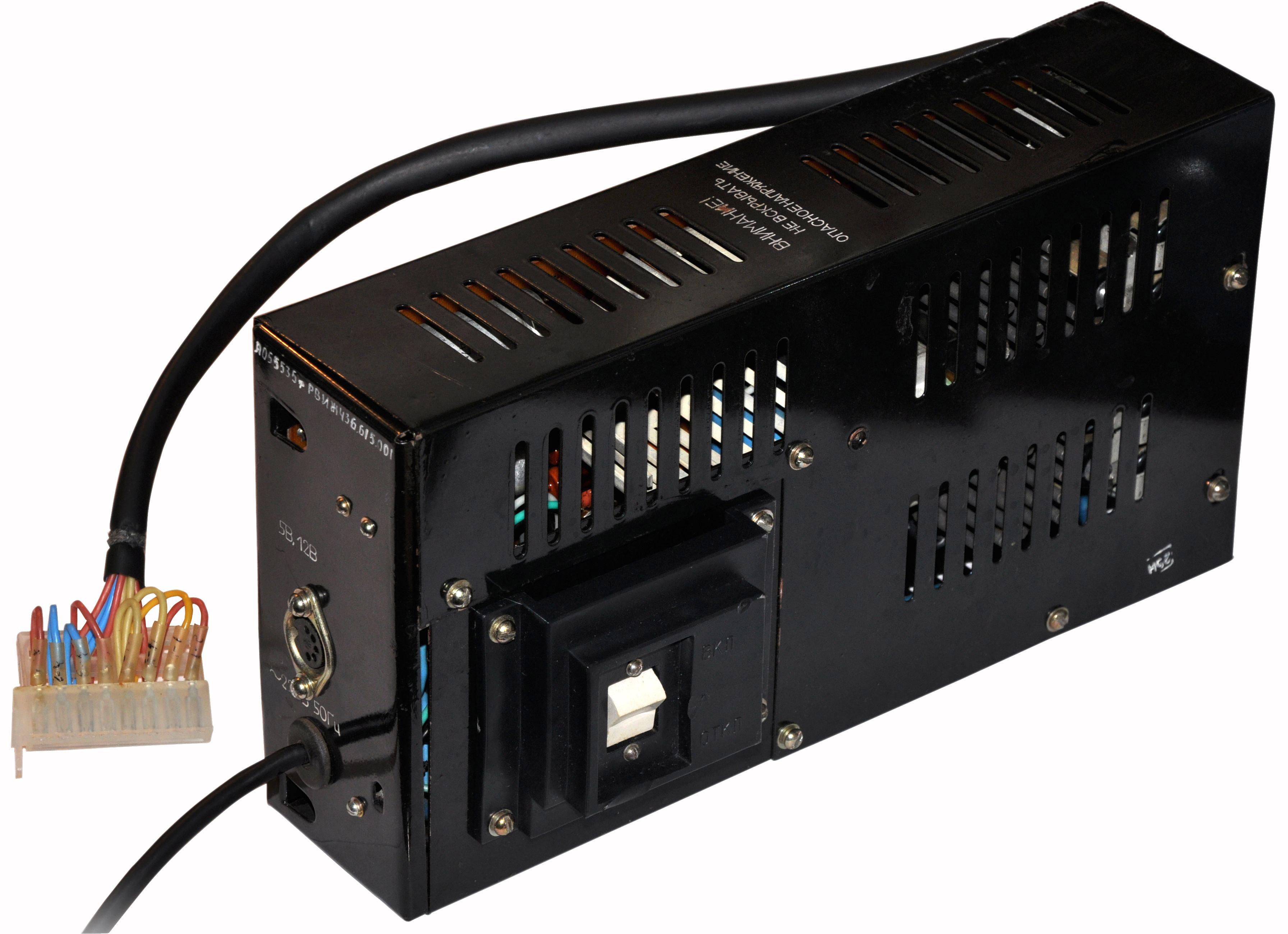

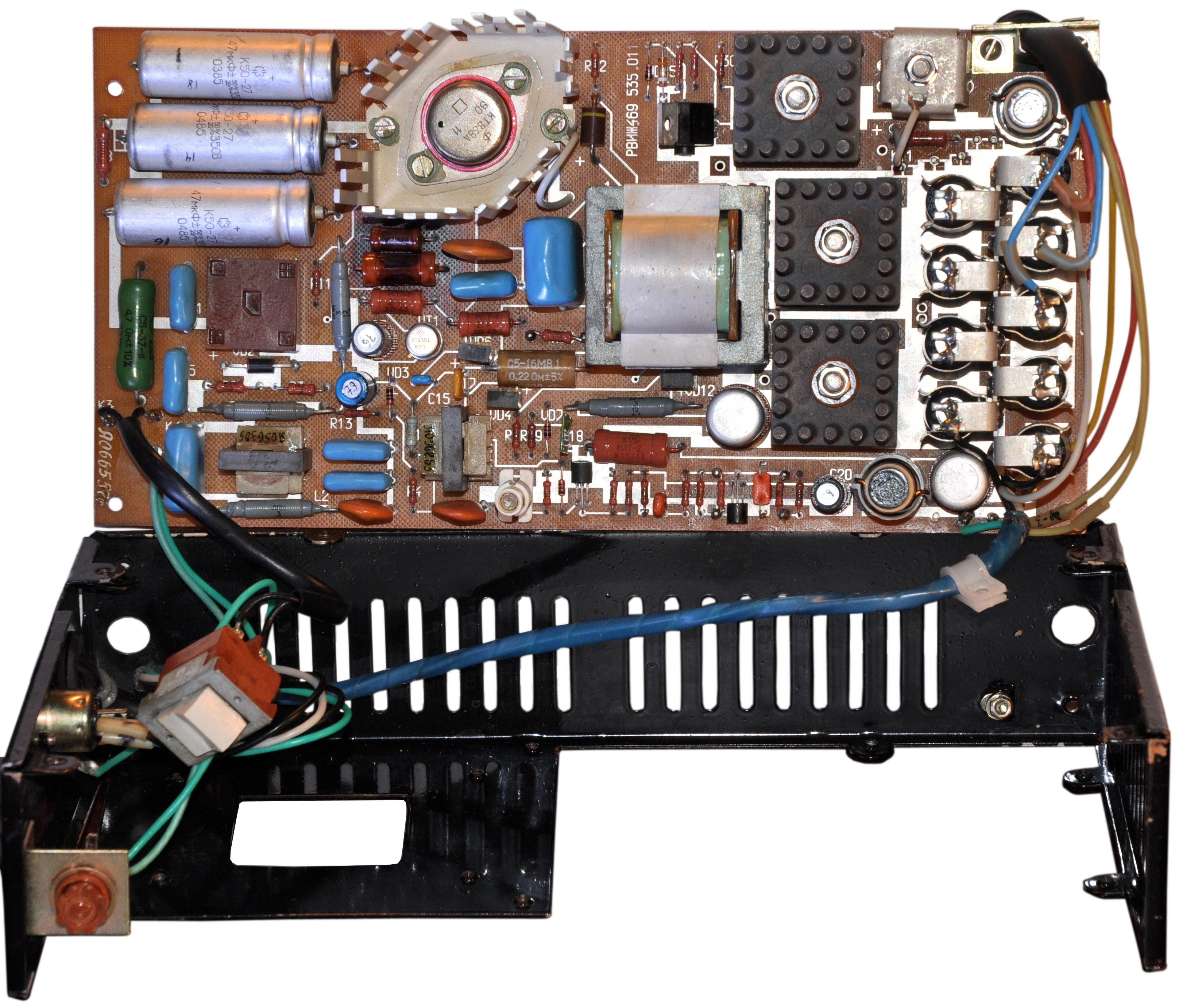

Загорская (ЗЭМЗ) версия агатовского блока питания. Помимо внешних признаков - иной геометрии и выключателе, расположенном сбоку, отличий от классического не очень много. Другая компоновка платы, но схема осталась почти прежней. На задней стенке есть разъем, подключен к общесистемным линиям +5 в и +12 в. Обычно использовался для питания монитора МС 6105.01.
| N контакта | Обозначение | Назначение |
|---|---|---|
| 1 | Общ | Линия "Земля" |
| 2 | Общ | Линия "Земля" |
| 4 | +5в | Напряжение питания |
| 5 | +12в | Напряжение питания |
Несколько упрощёны каскады управления, добавлена схема защиты от превышения выходного напряжения, которое может произойти в случае поломки блока (кстати, современные PC-шные блоки такой защиты, обычно, не имеют и, хоть и редко, но бывают ситуации, когда блок, умирая, может угробить и остальные компоненты). Защита в этом блоке устроена очень просто: при превышении выходного напряжения на линии +12 в открывается защитный тиристор (его видно над силовым трансформатором), который закорачивает выходные напряжения. Это должно привести к срыву автогенерации и временному прекращению работы БП.
Иногда, на таких БП можно было встретить переделку выключателя. Выглядит хуже, чем ПТ30В, но работает надежней. Достоверно неизвестно, делал ли это завод или гарантийные мастерские.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
