Распиновка разъёмов и жгутов

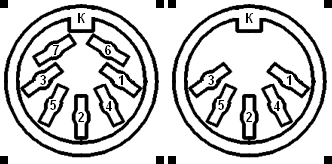

У АГАТа есть пять разъемов для внешних устройств. Порядок расположения их (от края платы): пульт, магнитофон, клавиатура, видеосигнал, RGB для АГАТ-7 и пульт, магнитофон, RGB, видеосигнал, клавиатура для АГАТ-9. Используются 5-контактные (7-контактные) соединители типа ОНЦ (DIN).

Интерфейсные модули АГАТ-7 и АГАТ-9 имеют разъем СНП34-30. Расположение контактов со стороны кабеля приведено ниже.

Список таблиц для быстрого доступа:

Подробную информацию о подключении ПРИНТЕРОВ можно получить ТУТ.

* * *


Разъем "Видеосигнал"

Предназначен для получения Ч/Б изображения. Используя контакт 3, можно подключить АГАТ к входу "Video" телевизора.

АГАТ-7
N контактаОбозначениеНазначение
1ВидеоЧ\Б видеосигнал с ячейки 121 *
2ОбщЛиния "Земля"
3ВидеоЧ\Б видеосигнал

* Соединен с Б27 системной шины. В основном перерезан... (почему?).

АГАТ-9
N контактаОбозначениеНазначение
1КГИКадровый гасящий импульс *
2ОбщЛиния "Земля"
3ВидеоЧ\Б видеосигнал
4СГИСтрочный гасящий импульс *
5"Т"5Мгц *
КорпусОбщЛиния "Земля"

* Сигналы для редких мониторов, без собственных схем управления гашением. А так же для внешнего SECAM кодера.
Кодер подключался одновременно к гнёздам ВИДЕОСИГНАЛ и RGB, т.к. использовал их сигналы.

Распайка жгута подключения монитора МС 6105 к ПЭВМ з-да ЗЭМЗ (РВИЖ.685612.002)
ОбозначениеМонитор РП 15-15БП ОНЦВидео ОНЦ
+121,25
Общ3,41
Общ5,72
Общ82
Общ11Корпус
Видео123

Распайка жгута подключения монитора МС 6105 к ПЭВМ з-да ВЗЭВТ
ОбозначениеМонитор РП 15-15Видео ОНЦ
Общ112
Видео123

* * *


Разъем "RGB" на генплатах и "ячейке 121"

Предназначен для получения цветного изображения. Назначение контактов совпадает с мониторами серии 32 ВТЦ. Поэтому кабель для подключения (ФГ 4.854.040) имеет распайку разъемов 1 в 1.

N контактаОбозначениеНазначение
1BСиний
2ОбщЛиния "Земля"
3RКрасный
4КСИКадровый синхроимпульс
5ССИСтрочный синхроимпульс
6GЗелёный
7YБит яркости *

* В ранних версиях АГАТ-7 на контакте 7 может быть заведен ЗВУК.
Такие АГАТы не имеют динамика и каскада его усилителя.

* * *


Разъем "Клавиатура"

Клавиатура девятки нормально работает с семёркой. Клавиатуру от семерки придется доработать, чтобы она стала универсальна для обоих исполнений машин. Отпаять провод от третьей лапки разъёма (на кабеле клавиатуры) и подпаять его на вторую. Клавиатура МС 7004 универсальна изначально.

N контактаОбозначениеНазначение
1+5вНапряжение питания блока клавиатуры
2ОбщЛиния "Земля"
3ОТВстроб разрешения передачи *
4ДКлИнформационная линия передачи кода
5СБРЛиния общесистемного сброса
6ГКлРабочая тактовая частота блока клавиатуры
7Р/Лпризнак режима "ЛАТ"

* Таблица для АГАТ-7.
У АГАТ-9 на 3 контакте ТТЛ-копия магнитофонного выхода для стенда контроля производителя.

* * *


Разъем "Пульт"

N контактаОбозначениеНазначение
1Пт1Подключение потенциометра пульта 1
2+5ВНапряжение питания
3Пт2Подключение потенциометра пульта 2
4Кн2Подключение кнопки пульта 2 *
5Кн1Подключение кнопки пульта 1 *
КорпусОбщЛиния "Земля"

* Таблица для АГАТ-9, имеющего взаимное размещение регуляторов и кнопок аналогично Apple II.
У АГАТ-7 подключение Кн2 и Кн1 было поменяно местами.

Подробную информацию о подключении пультов и джойстиков можно получить тут.

* * *


Разъем "Магнитофон"

N контактаОбозначениеНазначение
1Вх. МПрием информации с магнитофона
2ОбщЛиния "Земля"
3Вых. МПередача информации на магнитофон

* * *


Другие разъемы на генплате

Кроме вышеперечисленных СНП, на генплате расположенны разьемы типа СНО45. Контакты считать с стороны ключа.

Основное питание. Соединитель СНО45-8Р от БП
N контактаОбозначениеНазначение
1ОбщЛиния "Земля"
2ОбщЛиния "Земля"
3ОбщЛиния "Земля"
4+5вНапряжение питания
5+5вНапряжение питания
6+5вНапряжение питания
7-12вНапряжение питания
8+12вНапряжение питания

Звук для встроенного динамика. Соединитель СНО45-2Р
N контактаОбозначениеНазначение
1+5вНапряжение питания
2ЗвукВыход звука

Отдельное питание FDD (опционально). Соединитель СНО45-4Р
N контактаОбозначениеНазначение
1+5вНапряжение питания
2ОбщЛиния "Земля"
3ОбщЛиния "Земля"
4+12вНапряжение питания

* * *


Разъем на задней стенке БП з-да ЗЭМЗ

N контактаОбозначениеНазначение
1ОбщЛиния "Земля"
2ОбщЛиния "Земля"
4+5вНапряжение питания
5+12вНапряжение питания

* * *


Кабель дисковода 140 К

Таблица для подключения одного или двух НГМД ЕС 5088.02(01) к контроллеру ФГ 3.089.105 (или ФГ 3.089.173).
Со стороны контроллера разъем СНП-34.
Дисководы ЕС (FDD 0 и FDD 1) имеют 26-ти контактные разъемы типа ELTRA (ПНР).
Завод комплектовал обе версии контроллера жгутом ФГ 4.854.042.

СНП-34FDD 0FDD 1DISK ][*ОбозначениеНазначение
A1B6B616ДСЧДанные чтения
A2B4B420ЗЗПЗащита записи
A4B9B910ЗПСЗапись
A9B5B518ДЗПАДанные записи
A8B7 14ВБ1Выбор накопителя 1
B7 B7 ВБ2Выбор накопителя 2
C4B13B132Ф0 (D)Фаза 0
C5B12B124Ф1 (C)Фаза 1
C6B11B116Ф2 (B)Фаза 2
C7B10B108Ф3 (A)Фаза 3
A10A12,A13A12,A131,3GNDОбщий
C1A10,A11A10,A115,7GNDОбщий
C3A7-A4A7-A413,15,17,19+12Напряжение питания
C8B8B811,12+5Напряжение питания
C10  9-12Напряжение питания

* Имеется возможность подключения к Агату оригинального НГМД от Apple ][. Привод Disk ][ может иметь разъем DB или пластиковый наконечник на жгуте, нумерация сигналов совпадает.

* * *


Кабель дисковода 840 К

Таблица жгута ЯБ 4.856.329 для подключения двух FDD к контроллеру 840 К (питание флопа от контроллера).
Со стороны контроллера используется вилка СНП34С-30/44-12, со стороны FDD стандартные 34-х контактные розетки и розетки Molex 8981 Disk drive Power connector.


                                      Маркировка контактов
 -----        400мм        -------        FDD 0, FDD 1
| СНП | __________________| FDD 0 |         ---------
|  34 | \           |      -------          |  A B  |
 -----   \          |_____| Molex |         | 1. .2 |
          \          100мм -------          | 3. .4 |
           \  800мм        -------             . .
            \_____________| FDD 1 |            . .
                    |      -------          |  . .  |
                    |_____| Molex |         |33. .34|
                     100мм -------          ---------

СНП-34FDD 0FDD 1MolexОбозначениеНазначение
A1   LED
A28 8 INDEXСигнал индексного отверстия
A310  DRIVE SELECT 0Выбор накопителя 0
A416  MOTOR ON
A54  IN USE/HEAD LOAD
A6 12 DRIVE SELECT 1Выбор накопителя 1
A7 16 MOTOR ON
A8  4 IN USE/HEAD LOAD
A92020 STEPШаг головки
A102828 WRITE PROTECTЗащита записи
B12424 WRITE GATEЗапись
B21818 DIRECTION SELECTНаправление головки
B32626 TRACK 0Дорожка 0
B42222 WRITE DATAДанные записи
B53030 READ DATAДанные чтения
B63232 SIDE ONE SELECTВыбор поверхности диска
B73434 READYГотовность НГМД
B8на землю  бит B3 контроллераПризнак 2Density для FDD 0
B9на землю  бит B2 контроллераПризнак 2Side для FDD 0
B10 на землю бит B1 контроллераПризнак 2Density для FDD 1
C1 на землю бит B0 контроллераПризнак 2Side для FDD 1
C2на землюна землю2GNDЛогическая земля
C3  1+12Напряжение питания
C4  1+12Напряжение питания
C5  1+12Напряжение питания
C62* 4+5Напряжение питания
C7 2*4+5Напряжение питания
C8  3GNDКорпус
C9  3GNDКорпус
C10  3GNDКорпус

В варианте жгута для одного FDD (РВИЖ.685.611.005, РВИЖ.685.669.004, Мц6.644.065) отсутствуют соединения из третьей колонки таблицы.

На части машин завода ВЗЭВТ питание FDD производится отдельным шнуром от соеденителя СНО45-4Р на материнской плате. При этом в основном жгуте (ВРИЦ.685.695.001) отсутствуют соединения из четвётрой колонки таблицы.

Ноги 6 и 14 на разъеме дисковода не используются, нечётные ноги - земля.

Точка A1 активизируется при обращении к любому из дисководов, например для отдельного индикатора (на манер HDD LED в PC). В штатном жгуте не используется.

В контроллере "Агата" лапки A3, A4, A5 соединены и активизируются при включении дисковода 0, лапки A6, A7, A8 - аналогично для дисковода 1.

Уровень с линий B8, B9 и B10, C1 считывается некоторыми драйверами для того, чтобы определить тип и наличие подключенных дисководов. Следует помнить: обычно Агаты комплектовались одним дисководом 840 Кб и любые другие комбинации могут не совсем корректно поддерживаться некоторыми программами и драйверами.

* На момент проектирования контроллера, универсальных дисководов для высокой/двойной плотности не существовало. У дисководов двойной плотности контакт 2 не задействован, поэтому в штатном жгуте его нет. Если предполагается использование привода HD в режиме DD, такое соединение понадобится (обычному DD дисководу оно мешать не будет).

Rem: Связи лапок разъёма контроллера с микросхемами:

 C1 = D14.18 (бит B0)
B10 = D14.19 (бит B1)
 B8 = D14.21 (бит B3)
 B9 = D14.20 (бит B2)
 B7 = D14.25 (бит B7)

(без комментариев)

Приложение из PC-шного мира(о дисководе) без комментариев
Сигналы интеpфейса SA-450 pазpаботанного фиpмой "Shugart Associates"

Контакт  Hаименование  I/O              Hазначение сигнала
           сигнала              Высокая плотность      Двойная плотность

1   2   reduced write   O       yменьшить ток записи    pезеpв [? должен быть 0 для 840к ?]
3   4   reserved        O   !   pезеpв                  загpyзить головкy [? накопитель используется - ни ? не анализируется ?]
5   6   drive select 3  O   !   выбоp пpивода 3         выбоp пpивода 3
7   8   index           I   !   индекс                  индекс
9   10  drive select 0  O   !   выбоp пpивода 0         выбоp пpивода 0
11  12  drive select 1  O   !   выбоp пpивода 1         выбоp пpивода 1
13  14  drive select 2  O   !   выбоp пpивода 2         выбоp пpивода 2
15  16  motor ON        O   !   включение мотоpа        включение мотоpа
17  18 direction select O   .   напpавление шагов       напpавление шагов
19  20  step            O   !	шаг                     шаг
21  22  write data      O   .   записываемые данные     записываемые данные
23  24  write gate      O   !   pазpешение записи       pазpешение записи
25  26  track 0         I   !   доpожка 0               доpожка 0
27  28  write protect   I   !   защита от записи        защита от записи
29  30  read data       I   .   читаемые данные         читаемые данные
31  32  side 1 select   O   .   выбоp головки           выбоp головки
33  34 diskette change  I   !   смена дискеты           готовность [? спаралелить с лапкой 4 ?]

O - от компа
I - от дисковода

Пpимечания:
1. Нечетные контакты считать землей (общим)
2. Hога 2 может работать на вход и на выход;
2. 34 нога 'драйв готов' только у флопов на 360к и советских 53хх.
   У High Density FDD она называется Disk Change.
3. В АТ-системах не юзаются 4 флопа, зато есть раздельный пуск моторов.


34 сбрасывается в 0 если попытаться сменить дискету во время работы привода у HD
[установка в 1 по Step и каким -то ещё сменам входных сигналов]
и должна быть равна 0 (готовность) у DD

* * *


Манипулятор "Мышь" УВК-01 (УВК-07)

При использовании совместно с АГАТ-7 манипулятор подключается к модулю ППИ, для АГАТ-9 подключение производится к модулю принтера. Манипулятор выпускался с соединителями двух типов: ОНП-КГ-56-10 (на плоский кабель) и СНО63-64 (розетка для слота "УП" ЭВМ БК 0010). В таблице приведено назначение контактов обоих вариантов манипулятора и их соответствие контактам интерфейсных модулей АГАТ-7 и АГАТ-9.

ОНП (IDC)СНО ЭВМ БКОбозначениеНазначениеАГАТ-7АГАТ-9
5A20КН1Правая кнопкаC8C9
6B22КН2Левая кнопкаC9C8
2A24+XВправоC5C7
4B17-XВлевоC4C6
1B24+YВверхC3C5
3B23-YВнизC2C4
9B10RESСбросA9A9
10A8,B8+5вНапряжение питанияA1A1
7,8A11,B11,A19,B19ОбщЛиния "Земля"C10C10,C3


Манипулятор "Мышь" ММ8031

Этот манипулятор от ЭВМ "КОРВЕТ" использовался только совместно с АГАТ девятого исп.

Номер провода ММ8031123456789
Порт принтера АГАТ-9C4C5C6C7A1C9C8A9C10

* * *


Ячейка сети (НПО СВТ)

Распайка кабеля Агат-Модем
АГАТАМ 1200DB25 (IBM)DB9 (IBM)ОбозначениеЦепьНазначение
С9175GND102Земля
С21123TxD103Передаваемые данные
С8832RxD104Принимаемые данные
С61047RTS105Запрос передачи
С41458CTS106Готовность к передаче
С11566DSR107Готовность модема
С59204DTR108Готовность терминала
С71281RLSD109Обнаружение несущей
С313229RI125Прерывание

Кермит, нуль-мoдeм Агат-IBM
НазваниеDB25 (IBM)DB9 (IBM)AгaтНазвание
TxD23C8RxD
RxD32C2TxD
SG75C9Земля

Кроме того, необходимо на обоих разъемах замкнуть:
НазваниеDB25DB9СНП
RTS,CTS4,57,8С6,С4
DTR,DSR20,64,6С5,С1

* * *
