1. ВВЕДЕНИЕ

Персональная ЭВМ "АГАТ" (далее по тексту ПЭВМ "АГАТ") представляет собой 8-разрядную универсальную микро-ЭВМ, ориентированную на пользователей, не имеющих профессиональных навыков работы с ЭВМ.

ПЭВМ "АГАТ" предназначена для диалогового режима работы с высокой степенью интерактивности и может быть использована для применения в административной деятельности, сфере обслуживания, культуры, здравоохранения, личном пользовании, а также для автоматизации лабораторных исследований, для создания диалоговых информационно-справочных систем, для сбора, обработки и хранения данных, а также в других областях управленческой производственной и научной деятельности.

Конструктивный и Функциональный состав ПЭВМ "АГАТ" переменный и при необходимости может быть расширен.

Настоящее техническое описание предназначено для изучения порядка работы с основными узлами ПЭВМ, организации диалога с пользователем, ознакомления с основными характеристиками программного обеспечения.

При изучении данного технического описания (ТО) следует дополнительно пользоваться следующими документами:

2. ОСНОВНЫЕ СВЕДЕНИЯ О ПЭВМ "АГАТ"

2.1. Технические характеристики ПЭВМ

Этот раздел предназначен прежде всего для пользователей, не имеющих специальной подготовки и навыков работы с электронно-вычислительными машинами. В любом случае этот раздел может быть полезен всем потребителям ПЭВМ "АГАТ" для общего ознакомления и изучения особенностей общения с ПЭВМ "АГАТ".

ПЭВМ "АГАТ" является универсальным 8-разрядным компьютером, обеспечивающим обработку информации в виде 8-разрядных двоичных чисел (байт), имеющим следующие характеристики:

Микропроцессор - типа СМ630Р (производство НРБ) с системой команд микропроцессора MSC6502

Объем непосредственно адресуемой памяти - 64 Кбайт

Оперативное запоминающее устройство - 64 Кбайт + 32 Кбайт (псевдо-ПЗУ) в ПЭВМ "АГАТ-7" и 128 Кбайт + дополнительное ОЗУ 128 Кбайт для "АГАТ-9".

Постоянная память - 2 Кбайт

Возможность получения цветных и монохромных графических режимов отображения и алфавитно-цифровых режимов отображений.

Основное программное обеспечение - Интерпретатор языка "Бейсик" с плавающей запятой, обеспечивающий точность вычислений до девяти десятичных разрядов, и учебно-производственный язык "Рапира".

ПЭВМ "АГАТ-9" имеет дополнительную возможность работы на языках высокого уровня ФОРТРАН, ПАСКАЛЬ, СИ.

В ПЭВМ реализованы средства работы на языке АССЕМБЛЕР.

Имеется возможность использования внешнего запоминающего устройства - бытового кассетного магнитофона (емкость одной кассеты 500 Кбайт).

Питание ПЭВМ "АГАТ" - от сети, напряжением 220 В 50 Гц.

2.2. Состав ПЭВМ и объединение составных частей

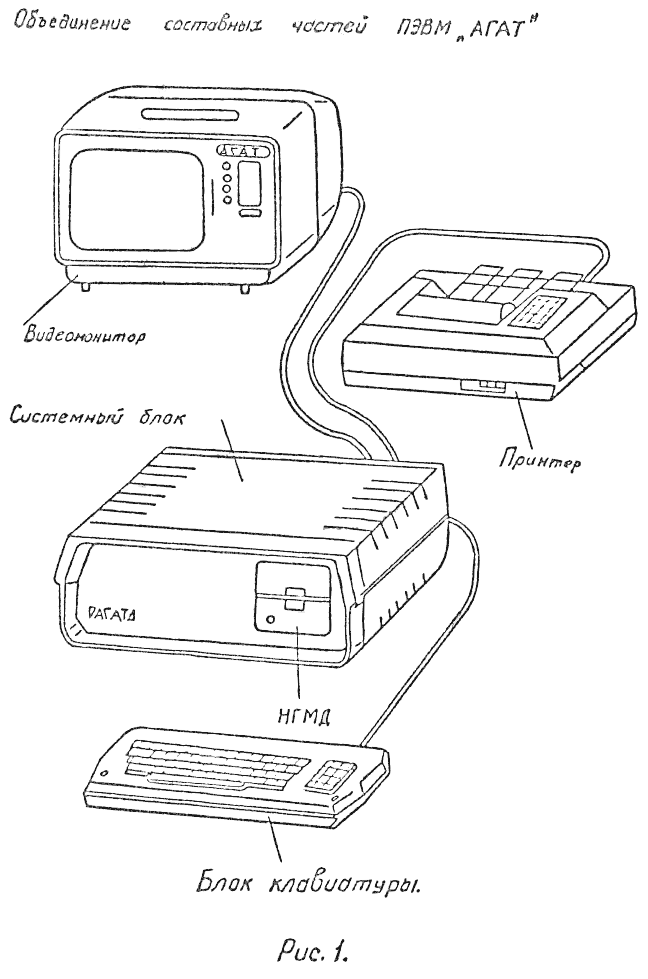

Для нормальной работы ПЭВМ "АГАТ" необходимо правильное объединение в единую систему следующих составных частей (рис.1):

системного блока;

блока клавиатуры;

видеомонитора;

печатающего устройства - принтера;

аналого-цифровых пультов.

Рассмотрим более подробно каждую из компонент системы и их подключение (кабели для подключения всех перечисленных устройств поставляются в составе ПЭВМ "АГАТ").

2.2.1. Системный блок

Это основной блок ПЭВМ "АГАТ", с помощью которого объединяются в единую систему все остальные составные части ПЭВМ. Именно этот блок обеспечивает выполнение программ, хранение и обработку информации, управление всеми устройствами системы, организацию диалога с пользователями.

В системном блоке размещаются блок питания, микропроцессор, оперативное и постоянное запоминающие устройства, один или два (в зависимости от заказа) встроенных накопителя на гибких магнитных дисках (НГМД) (для ПЭВМ "Агат-9" верхний накопитель - емкостью 1 Мбайт, нижний - 140 Кбайт), головка динамическая, а также ячейки расширения функциональных возможностей ПЭВМ.

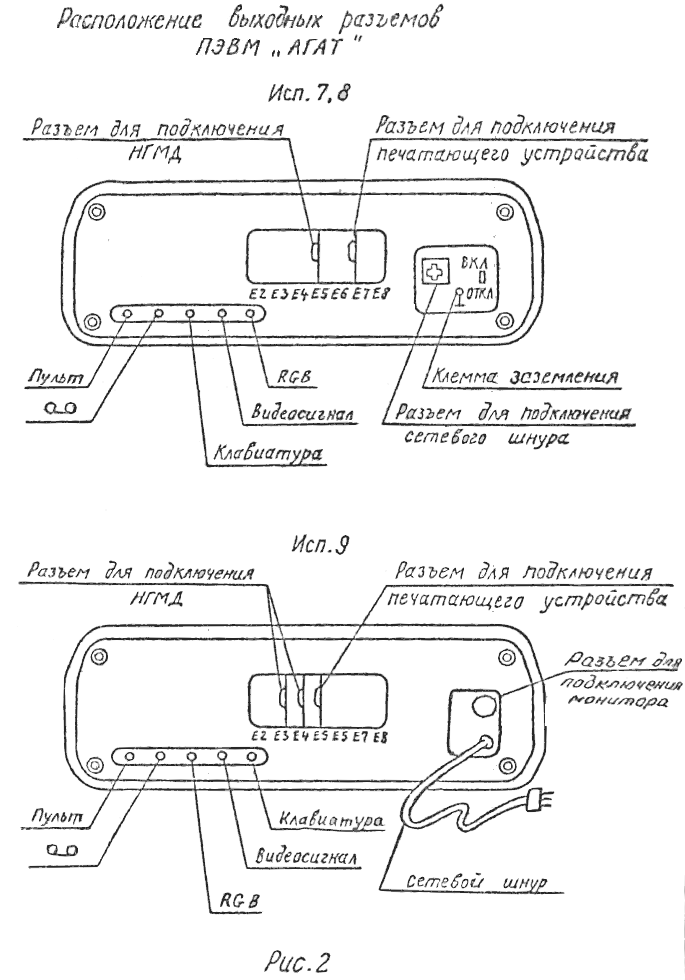

Подключение всех остальных устройств и блоков ПЭВМ "АГАТ" к системному блоку осуществляется с помощью двух групп разъемов, расположенных в отверстиях задней панели корпуса системного блока (рис.2). Группа малоконтактных стандартных разъемов (применяемых в широко распространенной бытовой радиоаппаратуре), расположенных внизу слева, предназначена для подключения:

цветного видеомонитора с помощью разъема RGB;

черно-белого (монохромного) видеомонитора, с помощью разъема ВИДЕОСИГНАЛ);

блока клавиатуры с помощью разъема КЛАВИАТУРА;

кассетного магнитофона, с помощью разъема О_О;

аналого-цифровых пультов, с помощью разъема ПУЛЬТ.

Любые другие внешние устройства (например, принтер) подключаются к системному блоку с помощью группы разъемов, устанавливаемых на специальных дополнительных модулях ПЭВМ "АГАТ", доступ к которым обеспечивается через широкое окно в центре задней панели системного блока.

В блоке питания находится тумблер включения ПЭВМ "АГАТ".

2.2.2 Блок клавиатуры

Блок клавиатуры является основным устройством, с помощью которого осуществляется общение пользователя с ПЭВМ. Одним из отличительных признаков персональной ЭВМ является то, что выполнение большей части программ происходит в диалоговом режиме работы при непосредственном активном участии человека.

В этом случае, блок клавиатуры используется для оперативного ввода директив и новой информации в ПЭВМ, в ответ на ее запросы.

В основном клавиатура ПЭВМ "АГАТ" напоминает клавиатуру пишущей машинки за исключением некоторой перестановки клавиш и содержит алфавитно-цифровые, функциональные (специальные) клавиши управления. Подробно использование клавиатуры разбирается в подразделе 3.1 настоящего ТО.

2.2.3. Видеомонитор

3. ОРГАНИЗАЦИЯ ДИАЛОГА С ПОЛЬЗОВАТЕЛЕМ

3.1. Применение клавиатуры

Итак, ПЭВМ включена и ждет от вас указаний, что ей делать дальше. Единственный способ дать такие указания - это набрать с помощью клавиатуры директиву, предписывающую ПЭВМ выполнить те или иные действия. Например, в ответ на директиву CATALOG, ПЭВМ высветит вам на экране в удобной форме каталог (перечень) программ, которые содержатся на данном диске.

Но, прежде чем начнется ваш диалог с ПЭВМ, изучите клавиатуру.

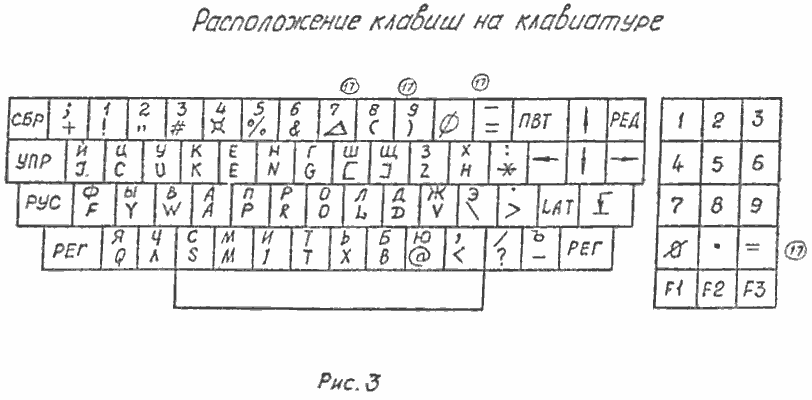

Расположение клавиш на клавиатуре ПЭВМ "АГАТ" представлено на рис.3. Всю совокупность клавиш можно разбить на три группы: алфавитно-цифровые клавиши, функциональные клавиши и клавиши управления.

Рассмотрим подробнее назначение каждой из этих групп клавиш.

3.1.1. Алфавитно-цифровые клавиши

В набор алфавитно-цифровых клавиш входят клавиши, которые позволяют использовать в работе с ПЭВМ:

32 символа букв русского алфавита;

26 символов букв латинского алфавита;

10 символов арабских цифр;

28 символов специальных знаков (арифметических действий, скобок и т.д.).

Процесс чтения клавиш клавиатуры происходит следующим образом. При нажатии каждой клавиши вырабатывается посылка, состоящая из 7 бит информации, которые образуют код одного символа, соответствующего нажатой клавише. Этот код вместе с одноразрядным сигналом, определяющим факт нажатия клавиши, доступны для большинства программ как содержимое определенной ячейки памяти ПЭВМ. Программа "Системный монитор" определяет текущее состояние клавиатуры путем считывания содержимого из этой ячейки. В приложении 2 приведено соответствие знаков клавиатуры коду КОИ-7. Код клавиши, записанный в ячейке будет сохраняться до тех пор, пока вы не нажмете другую клавишу, или пока ваша программа не сотрет ее содержимое.

* Применение других типов клавиатур изложено в эксплуатационных документах на эти клавиатуры.

Как только программа приняла и расшифровала сообщение о нажатой клавише, она должна выполнить команды, чтобы освободить ячейку памяти клавиатуры и подготовить ее к приему нового кода знака. Такое действие называется гашение строба клавиатуры.

В зависимости от режима, клавиатура может работать либо только в латинском, либо только в русском наборе букв. Переход из одного режима в другой можно осуществить путем одновременного нажатия клавиш РЕГ и РУС, либо РЕГ и ЛАТ, что подтверждается свечением соответствующего светоуказателя.

3.1.2. Функциональные клавиши

Набор из 15 функциональных клавиш выделен на клавиатуре особо. В отличие от алфавитно-цифровых за каждой функциональной клавишей закрепляется определенная функция, которая выполняется после нажатия клавиши. Функции, выполняемые клавишами, определяются программным обеспечением. Например, при нажатии функциональной клавиши 8 ПЭВМ очищает часть экрана, расположенную правее и ниже курсора.

3.1.3. Клавиши управления

Клавиша СБР (сброс), как уже упоминалось ранее, непосредственно связана с линией "RES" внутреннего системного интерфейса и ЦП. Нажатие этой клавиши заставляет ЦП осуществить начальную установку системы согласно циклу "теплого" старта. Это означает, что нажатие клавиши СБР прекращает выполнение любой программы и выводит ПЭВМ в определенное начальное состояние (обычно, в состояние приглашения к диалогу, когда ПЭВМ ждет директив от пользователя, высвечивая слева на экране знак "]" и мигающий курсор).

Чтобы исключить случайный сброс системы, в ПЭВМ "АГАТ" клавиша СБР защищена от случайного нажатия таким образом, что вышеописанные действия в результате нажатия клавиши СБР возможны только в том случае, если одновременно с клавишей СБР нажимается рядом расположенная клавиша УПР. Случайное нажатие только клавиши СБР игнорируется.

Клавиша "↵" ("перевод строки" или "ввод") обеспечивает ввод директив, набранных на клавиатуре. Обычно клавиша "↵" нажимается последней, завершая ввод строки директивы, после чего ПЭВМ анализирует все, что было напечатано до ее нажатия и отвечает тем или иным образом. В дальнейшем описании клавиша "↵" будет упоминаться достаточно часто при разборе конкретных случаев ввода директив в ПЭВМ, что будет способствовать лучшему пониманию назначения этой клавиши.

Клавиша ПВТ (повторение) обеспечивает повторную выдачу клавиатурой символа, нажатого вместе с ней. Если вы нажмете клавишу ПВТ и будете ее удерживать в нажатом состоянии, в то время, когда вы держите в нажатом состоянии клавишу какого-нибудь символа, то она будет действовать так, как если бы вы нажимали эту клавишу символа повторно с частотой около 10 Гц. Это повторение прекращается, когда вы отпускаете либо клавишу символа, либо клавишу ПВТ.

Клавиша РЕГ (регистр) сама по себе никаких кодов символов не генерирует. Она только изменяет коды тех символов, клавиши которых нажаты при нажатой клавише РЕГ. Например, при нажатии клавиш букв вместе с клавишей РЕГ на экране видеомонитора вместо прописных латинских букв будут высвечиваться строчные, а при нажатии клавиш цифр, будут высвечиваться те символы, которые изображены на соответствующих кнопках снизу.

Клавиша УПР (управление) также используется совместно с определенными клавишами, обычно с алфавитными. Нажатие определенных алфавитных клавиш при нажатой клавише УПР вызывает ту или иную реакцию системы. Ниже приводятся варианты нажатых клавиш с объяснением реакций системы (необходимым условием при этом является работа ПЭВМ в системном мониторе интерпретатора языка "Бейсик").

УПР, Л - очистка экрана. Все, что высвечивалось на экране ранее, стирается, остается только курсор в левом верхнем углу экрана видеомонитора.

УПР, Щ - очистка до конца строки. Все, что высвечивалось справа за курсором на данной строке, стирается, курсор остается на месте.

УПР, Ч - очистка до конца экрана. Все, что высвечивается ниже и вправо от места нахождения курсора, стирается, курсор остается на месте. По действию совпадает с функциональной клавишей "8".

УПР, Г - "звонок". Вызывает короткий звуковой сигнал.

УПР, Б - выход в интерпретатор языка "Бейсик" с первоначальными установками. Любая программа или переменные, которые имелись в ПЭВМ ранее (до выхода в системный монитор) будут потеряны.

УПР, Ц - выход в интерпретатор языка "Бейсик" с сохранением имеющейся в памяти программы. Ни программа, ни переменные при этом не затрагиваются.

УПР, Е - вызывает выдачу на экран видеомонитора содержимого внутренних регистров ЦП: A - аккумулятора, X, Y - индексных регистров, P - регистра состояния процессора, S - указателя стека. В ПЭВМ "АГАТ-9" выдача регистров обеспечивается нажатием клавиши "Р".

УПР, Ь - отмена вводимой строки.

Клавиши управления курсором (стрелки вверх, вниз, вправо и влево) расположены справа от алфавитно-цифровых символов. Нажатие одной из этих клавиш вызывает перемещение курсора в ту сторону, в которую направлена стрелка, изображенная на данной клавише. Возможные варианты перемещения курсора в пределах рабочего поля экрана: вверх, вниз, влево и вправо. С помощью этих клавиш можно легко редактировать вводимую вами информации. Каждое нажатие клавиши заставляет ПЭВМ "забыть" один предыдущий знак, введенный вами. Многократные обратные перемещения будут стирать более ранние введенные знаки до тех пор, пока вы не вернетесь в начало вводимой строки, после чего ПЭВМ перейдет на следующую строку и выдаст сигнал приглашения к диалогу "]". Клавиша "->" дает результат, аналогичный набору клавиши, на знак которой указывает курсор. Этим можно пользоваться для повторного ввода остатка строки, если выполнялось обратное перемещение для исправления опечаток.

Клавиша РЕД (редактирование) обеспечивает ввод в режим редактирования. В этом режиме, используемом обычно для "перескока" через нежелательные знаки при вводе строки, курсор высвечивается на экране видеомонитора не в виде подчеркивания, а в виде мигающей точки. Последующее нажатие клавиш перемещения курсора вправо и влево вызывает простое передвижение курсора без изменения изображения на экране и буфера входной строки (в буфер входной строки управляющая программа, например, системный монитор, заносит все выводимые символы от начала строки до нажатия клавиши "ввод". Длина буфера рассчитана на ввод 255 символов). Нажатие любой другой клавиши выводит из режима редактирования.

3.1.4. Ввод команд с клавиатуры

В тех случаях, когда отсутствуют какие-либо иные признаки активного поведения ПЭВМ, кроме мигания курсора, ПЭВМ скорее всего находится в режиме ожидания ввода команды. Эта операция осуществляется путем нажатия определенной последовательности клавиш. Машина, управляемая программой, анализирует произведенный набор и пытается определить требуемую последовательность действий. При правильном наборе всей цепочки символов управляющая программа обеспечит выполнение машиной введенной вами команды.

В каждой программе используется вполне определенная совокупность команд, и если такая программа осуществляет управление ПЭВМ, то это будет единственный набор команд "понимаемых" машиной. Все это означает, что при вводе команды с клавиатуры нужно четко знать, какая программа играет роль управляющей. По мере приобретения навыков работы это легко удается определить по контексту, видимому на экране видеомонитора.

Если при работе с клавиатурой вы допустите ошибку, то машина либо выполнит неверные действия, либо вообще не проявит никакой реакции. Очень трудно найти человека, который никогда бы не ошибался, поэтому в ПЭВМ предусматриваются средства исправления ошибок. Ошибки, обнаруженные до нажатия клавиши "↵", устраняются с помощью клавиши возврата на одну позицию "<-", которая нажимается до тех пор, пока курсор не станет на первый неверно набранный символ. С этой позиции следует перенабрать неправильно введенную часть директивы. Если же команда испорчена настолько, что исправления себя не оправдывают, то можно нажать клавиши УПР-Ь, отменяющие всю набранную строку. На экране при этом выводится символ "\", пропускается набранная строка, а курсор переводится в начало следующей строки.

Существует и много других способов исправления ошибок, которые можно освоить непосредственно при работе на ПЭВМ с конкретными программами.

3.2. Формирование изображения на экране видеомонитора

Информацию, хранящуюся в памяти ПЭВМ, можно вывести на экран видеомонитора, подключенного к системному блоку ПЭВМ, в виде текста или в виде графического изображения. Для генерирования изображения на экране используется информация, хранящаяся в определенной части оперативной памяти объединительной платы системного блока. Содержимое одной ячейки памяти в зависимости от режима отображения может выводиться на экран или знаком, или набором точек или блоков. Размер части оперативной памяти, выводимой на экран (памяти экрана или видеопамяти) может меняться от 1 Кбайт в некоторых текстовых режимах до 16 Кбайт в высокоразрешающих графических режимах.

Видеосигналы, выдаваемые на видеомонитор, содержат высокочастотные составляющие, которые не могут быть выработаны центральным процессором. Для этих целей, как уже ранее упоминалось, служит специальный быстродействующий узел (дисплейный контроллер). Дисплейный контроллер, работая под управлением ЦП, может менять алгоритм обработки данных, считываемых из видеопамяти. Для вывода данных на экран в ПЭВМ выполняется целый ряд операций. Сперва ЦП записывает их в видеопамять. Схемы ДК считывают эту информацию и по установленному ЦП закону выдают ее в виде сложного видеосигнала на вход видеомонитора.

Тип выводимой информации определяется режимами работы дисплейного контроллера ПЭВМ, если на экране слова и цифры, то можно с уверенностью сказать, что ПЭВМ работает в текстовом режиме. Подобным образом при виде экрана, заполненного одноцветными или многоцветными блоками можно утверждать, что машина находится в режиме графики.

ПЭВМ "АГАТ" допускает следующие основные режимы отображения:

текстовый обычный и текстовый с двойной плотностью. В первом режиме на экране можно отобразить 32 строки текста по 32 цветных символа в строке, во втором на строке помещается 64 символа в монохромном изображении;

цветной графический низкого разрешения (ЦГНР), обеспечивающий отображение на экране 64х64 цветных блока (реализован только в седьмом исполнении ПЭВМ);

цветной графический среднего разрешения (ЦГСР), обеспечивающий отображение 128х128 цветных блоков;

цветной графический высокого разрешения (ЦГВР), обеспечивающий отображение 256х256 цветных точек) (реализован только в девятом исполнении ПЭВМ);

монохромный графический высокого разрешения (МГВР), обеспечивающий вывод на экран 256х256 точек;

монохромный графический с двойной плотностью (МГДП), обеспечивающий вывод 512х256 точек монохромном изображении (реализован в девятом исполнении ПЭВМ).

Дополнительно в девятом исполнении ПЭВМ реализованы три режима отображения, полностью соответствующие режимам отображения ПЭВМ "Apple II" - текстовый (24 строки по 40 символов), графический (280х192 цветных точки) и смешанный (графика и внизу четыре строки текста).

После включения питания ПЭВМ программа монитора автостарта автоматически устанавливает текстовый режим отображения 32 строки по 32 символа.

Более подробно принципы и правила формирования изображения в различных режимах отображения и правила управления работой ДК описаны в пятой и шестой частях технического описания.

3.3. Организация работы с гибкими магнитными дисками

Теперь, когда вы знаете, как пользоваться клавиатурой, вы можете заставить ПЭВМ выполнить все, что вам требуется. Рассмотрим для примера, как ввести в ПЭВМ нужную вам программу с гибкого магнитного диска (ГМД).

3.3.1. Ввод в ПЭВМ программы пользователя.

Будем считать, что вы только что включили ПЭВМ, которая выполнила "холодный" старт и с системного ГМД загрузила ДОС и интерпретатор языка "Бейсик". То есть на экране высвечивается пригласительный знак "]" и мигающий курсор. Последовательность дальнейших ваших действий будет следующая:

замените системный ГМД на тот, с которого вам необходимо загрузить нужную вам программу;

наберите на клавиатуре директиву CATALOG и нажмите клавишу "↵". После чего должен загореться светодиод на передней панели НГМД, а на экране должен появиться перечень всех программ, которые хранятся на данном диске;

выберите нужную вам программу, а затем, если программа написана, например, на языке "Бейсик", наберите на клавиатуре директиву:

RUN имя программы

Вполне допустимо вместо набора на клавиатуре имени программы ввести его непосредственно с экрана видеомонитора, пользуясь только клавишами стрелок. Для этого сперва стрелками "вправо" и "вверх" курсор подводится под первую букву последнего имени в каталоге ГМД и поднимается до выбранного вами имени, а затем с помощью стрелки "вправо" считывается нужное имя программы.

После того, как нажата клавиша "↵", снова светится светодиод НГМД, и программа загружается в память ПЭВМ. Следует помнить, что все программы и данные, которые находились в памяти ПЭВМ до загрузки, теряются. По окончании загрузки ПЭВМ сразу начинает работать согласно вновь загруженной программе.

3.3.2. Правила использования ГМД

При работе с ПЭВМ для хранения информации (тексты программ, данные) часто приходится пользоваться гибкими магнитными дисками. В ПЭВМ "АГАТ" используются широко применяемые 133 мм (5,25 дюйма) ГМД. Внешний вид ГМД показан на рис.4 и представляет собой квадратный плоский пакет из плотной черной бумаги, внутри которого находится собственно гибкий магнитный диск из миларапластиковой пленки, с магнитным покрытием.

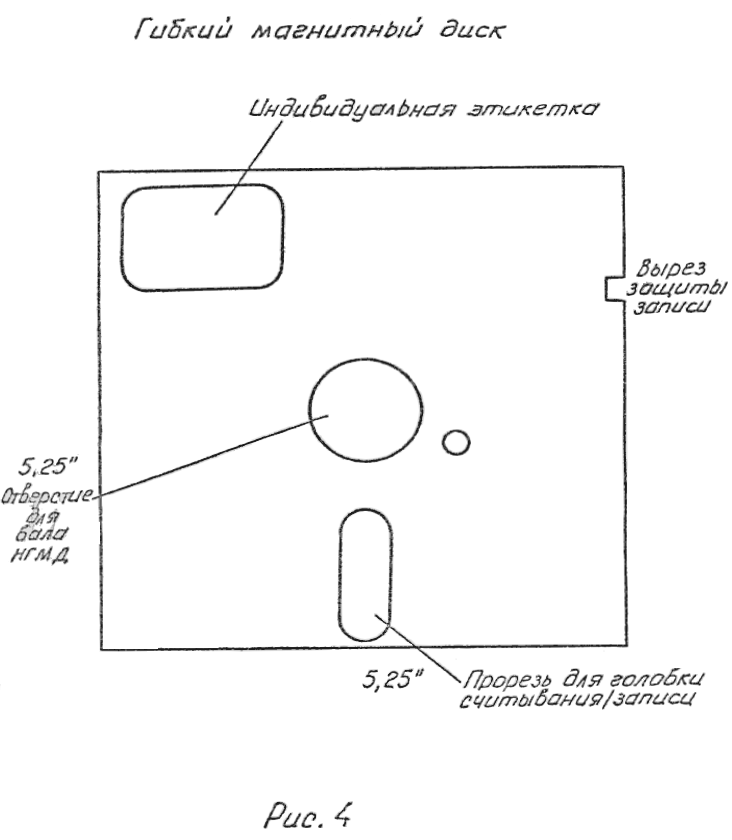

Центральное отверстие предназначено для того, чтобы НГМД обеспечил вращение ГМД внутри бумажного пакета. Через прорезь в бумажном пакете головка считывания/записи контактирует споверхностью ГМД, осуществляя запись или считывание информации по такому же принципу, как на магнитную ленту в магнитофонах. Объем записываемой на диск информации зависит от типа используемого в ПЭВМ накопителя и составляет 140 Кбайт для НГМД ЕС-5588.02 и 840 Кбайт для НГМД ЕС-5323.01.

Если вы хотите исключить случайное стирание информации на ГМД, необходимо заклеить специальный вырез защиты записи кусочком плотной тонкой бумаги (обычно к ГМД прикладывается специально предназначенный для этих целей набор из кусочков самонаклеивающейся бумаги с алюминиевой фольгой).

Системное программное обеспечение (ДОС и интерпретатор языка "Бейсик") поставляется вам записанным на одной дискете - системном ГМД. Поэтому во избежание случайной потери операционной системы рекомендуется сделать несколько копий системного ГМД (правила создания копий описаны в разделах ТО, посвященных командам ДОС), и для работы пользоваться только ими. Копию системного ГМД рекомендуется применять только для загрузки системы, а для хранения рабочих программ и данных использовать только рабочие диски.

Гибкие магнитные диски (дискеты) - прецизионные устройства и не терпят небрежного обращения: при постоянной неправильной эксплуатации они выходят из строя (не говоря уже о том, что такая эксплуатация может явиться причиной повреждения самого дисковода). Утрачиваемая при этом информация может быть иногда частично восстановлена, однако полного восстановления удается добиться крайне редко!

В дискетах не предусмотрена идеальная защита записанных на них данных: защитные конверты рассчитаны только на предохранение поверхности носителей от повреждений на коротком пути от коробки с дискетами до дисковода. Поэтому, чтобы не испортить ГМД и не потерять записанную на них информацию, необходимо строго выполнять следующие важные правила:

не касайтесь магнитного покрытия диска;

не храните ГМД вблизи электромоторов, генераторов, трансформаторов и других источников магнитных полей. Не подносите близко к ГМД магниты или намагниченные предметы;

не сгибайте и не складывайте диск;

не допускайте деформации диска;

не допускайте нагрева диска до высокой температуры;

защищайте ГМД от прямых солнечных лучей;

правильно вставляйте диск в НГМД: прорезью для головки - вперед, к НГМД.

Особую осторожность надо соблюдать при нанесении надписей на наклейке, прикрепленной к ГМД, так как даже давление карандаша или шариковой ручки может оказаться достаточным, чтобы через защитный конверт повредить магнитный слой диска.

Программное использование ГМД для ввода и вывода информации предполагает наличие в ПЭВМ дисковой операционной системы (ДОС) и модуля контроллера НГМД, описанных в соответствующих разделах технического описания.

4. ХАРАКТЕРИСТИКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПЭВМ "АГАТ"

4.1. Состав программного обеспечения.

Программа - это упорядоченная совокупность команд, сообщающих ЭВМ, как выполнить ту или иную операцию, и этот факт делает программы столь же важной частью ЭВМ, как и любое физическое устройство. Набор программ, имеющихся в наличии у данной ЭВМ, называют системой программного обеспечения.

В памяти ПЭВМ обычно одновременно сосуществуют несколько типов программ, которые служат одной цели: совместно управляют работой вычислительной системы. Сами программы по их назначению можно разделить на несколько типов. Так прикладные программы предназначены для обработки текстовой информации, выполнения расчетов, организации досуга или решения других задач пользователя. Как правило прикладные программы рассчитаны на пользователя, не являющегося профессиональным программистом.

Прикладные программы обычно рассчитаны на совместное функционирование вместе с программами другого типа, обеспечивающими необходимые связи с такими устройствами как клавиатура, дисплей, дисковод, принтер. Набор этих программ входит в состав системного программного обеспечения ПЭВМ.

Можно выделить три уровня программ, образующих системное программное обеспечение.

Первый уровень - уровень монитора. Программы этого уровня обеспечивают вывод информации на экране видеомонитора, чтение символов с клавиатуры, запись и чтение информации с клавиатуры в память ПЭВМ, чтение и запуск программы начальной загрузки с диска, магнитофона или другого устройства и т.д.

Второй уровень - дисковая операционная система (ДОС). ДОС позволяет прочитать, записать или удалить информацию, хранящуюся на гибком магнитном диске, подготовить гибкий магнитный диск к работе (разметить диск), выдать или принять информацию, циркулирующую в локальной сети (если ПЭВМ работает в сети ЭВМ) и т.д.

Третий уровень обычно включает текстовые редакторы, файловую систему, интерпретаторы и (или) компиляторы с языка программирования и специальные средства, обеспечивающие возможность отладки программ, написанных на языке программирования.

Комплекс системных программных средств, включающих все три этих уровня называют системой программирования (СП).

Ниже приводится краткая характеристика основных программ системного программного обеспечения ПЭВМ "АГАТ": программы "Системный монитор", дисковой операционной системы и интерпретатора языка "Бейсик".

4.2. Системное программное обеспечение

Основные системные программные средства ПЭВМ "АГАТ-9" входят в "Инструментальный комплекс программиста" (ИКП) - Фг3.00031-01.

ИКП включает четыре системы программирования:

СП на языке "Бейсик";

СП на языке "Рапира";

СП на языке "Ассемблер";

СП на языке "APPLESOFT".

Все четыре системы программирования собраны на одном гибком магнитном диске.

Системные программные сродства ПЭВМ "АГАТ-7" включают:

СП на языке "Бейсик";

СП на языке "Рапира";

СП на языке "Ассемблер".

при этом, каждая из систем программирования для ПЭВМ "АГАТ-7" располагается на отдельной дискете с автоматической загрузкой.

СП на языке "Рапира" и СП на языке "Ассемблер" поставляются по отдельным заказам.

СП "Бейсик" загружается в память ПЭВМ с гибкого магнитного диска. Система программирования использует собственный системный монитор, который загружается в память одновременно с загрузкой системы. Для написания программ имеются специальные средства редактирования, позволяющие просмотреть всю программу или отдельную строку, а также записать, удалить или найти отдельную строку программы. Программы, написанные на языке "Бейсик", выполняются в режиме интерпретации. Любой оператор языка может быть выполнен в режиме непосредственного выполнения непосредственно с клавиатуры.

В системе имеются средства, позволяющие создавать фрагменты программ на языке "Ассемблер". ДОС СП обеспечивает пользователя стандартными средствами работы с пятью типами файлов:

A - программы на языке "Бейсик";

B - двоичный;

K - командный;

R - перемещаемый;

T - текстовый.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ
АЦР - алфавитно-цифровой (текстовый) режим
ВИ В/В - встроенный интерфейс ввода/вывода
ГМД - гибкий магнитный диск
ДК - дисплейный контроллер
ДОС - дисковая операционная система
ИВ/В - интерфейс ввода/вывода
ЛАТ - клавиша "латинский алфавит"
МГВР, МГДП - монохромные графические режимы высокого разрешения (256х256) и с двойной плотностью точек (512х256)
НГМД - накопитель на гибких магнитных дисках
ОЗУ - оперативное запоминающее устройство
ОП - оперативная память
ПЗУ - постоянное запоминающее устройство
ПЭВМ - персональная электронная вычислительная машина
РЕГ - клавиша "регистр"
РЕД - клавиша "редактирование"
РУС - клавиша "русский алфавит"
СБР - клавиша "сброс"
Т32, Т64, Т40 - текстовые режимы 32х32, 64х32 и 40х24
УПР - клавиша "управление"
Д0 - сигнал тактовой частоты 1 МГц
ЦГНР, ЦГСР, ЦГВР - цветные графические режимы низкого (64х64), среднего (128х128) и высокого (256х256) разрешения
ЦП - центральный процессор
ША - шина адреса
ШД - шина данных
ШУ - шина управления
ЭС - экранная страница
RES - сброс (сигнал линии управления)

Коды в таблице даны в шестнадцатеричном представлении.

ПРИЛОЖЕНИЕ 3

ДИАЛОГ В СИСТЕМНОМ МОНИТОРЕ

Диалог с монитором подобен диалогу с любой другой программой или языком в ПЭВМ "АГАТ". Вы набираете строку на клавиатуре (не более 255 символов), нажимаете клавишу "↵" и монитор будет воспринимать то, что вы набрали, и действовать согласно набранным директивам. Монитор воспринимает информацию трех типов: адреса, данные и команды.

Адреса и данные задаются монитору в шестнадцатеричном представлении. При этом необходимо следить за количеством разрядов. Адрес задается только четырьмя разрядами, а данные - только двумя. Если разрядов меньше, то это обуславливает нули вначале (слева) вместо недостающих разрядов, а если разрядов больше, то лишние левые разряды отсекаются.

Монитор распознает 22 различных символа команд. Это могут быть знаки пунктуации, заглавные буквы или управляющие знаки.

Большинство команд монитора предназначены в качестве специальных средств для тех пользователей, которые намерены использовать машинный язык ПЭВМ "АГАТ". Эти команды позволяют упростить создание, запись и отладку программ в машинных кодах, являющихся самыми эффективными, хотя и наименее приятными для кодирования.

Используя средства программы монитор, вы можете написать такую программу, взять шестнадцатеричные значения для кодов операций и операндов и хранить их в памяти. Можно брать участки вашей программы и перемещать их с места на место, записывать их на магнитную ленту или считывать с нее и выполнять другие действия.

Далее приводятся основные команды монитора, выполняющие эти функции. Монитор запоминает до пяти ячеек памяти. Две из них являются специальными: это адрес последней ячейки, которую вы опрашивали (ПОЯ), и адрес ячейки, следующей ячейкой, значение которой должно быть изменено (СИЯ - следующая изменяемая ячейка). Применение этих адресов будет кратко объяснено ниже.

1) Проверка содержимого ячейки памяти (открытие ячейки).

Директива:

*F000

Ответ монитора:

F000- 30
*

Вы набираете адрес ячейки, содержимое которой вы хотите проверить и нажимаете клавишу "↵" (знак "*" является символом, печатаемым монитором для приглашения к диалогу, и не входит в состав набираемой вами директивы). Монитор считывает содержимое этой ячейки и высвечивает на экране видеомонитора адрес и через тире и пробел - содержимое этой ячейки памяти. Адрес ячейки монитор запоминает как ПОЯ и СИЯ.

2) Проверка дампа памяти.

Директива:

*20
0020- 00
*.2A

Ответ монитора:

0021- 01 22 40 41 50 77 80
0028- 11 88 A8

Точка, за которой следует адрес, вызывает проверку дампа памяти, начиная с адреса, равного следующему после адреса последней опрошенной ячейки (ПОЯ=20), до адреса, равного адресу следующей изменяемой ячейки (СИЯ=2A). После вывода монитор будет считать П0Я=2A.

3) Проверка интервала памяти (объединение команд открытия ячейки и проверки дампа памяти).

Директива:

*300.30F

Ответ монитора:

0300- 99 89 70 90 AA AA E0 90
0308- 00 FF F0 60 A0 50 11 55

Точка между двумя адресами вызывает проверку интервала памяти: содержимого ячеек памяти между последней опрошенной ячейкой (П0Я=300) и следующей изменяемой ячейкой (СИЯ=З0F).

4) Дальнейшая проверка памяти.

*5
0005- FF
*
07 08
*
0008- 02 03 04 05 06 07 08 09

Каждое новое нажатие клавиши "↵" вызывает на экран содержимое следующих ячеек памяти, но не более 8.

5) Изменение содержимого ячейки памяти.

*5
0005- 00
*:FF

или

*5:FF

Символ двоеточия заставляет монитор записать данные, следуемые после двоеточия в ячейку с набранным адресом или в СИЯ=0005.

6) Изменения содержимого последовательности ячеек памяти.

*400:51 69 96 17 63 20

Содержимое в последовательности из 6 ячеек (ПОЯ=400, СИЯ=405) заменится на вновь набранное соответственно.

Возможен другой вариант:

*400:51 69 96 17
*:63 20

Максимальное число одновременно изменяемых ячеек, данные которых набираются через пробел, равно 85. Ячейкой СИЯ становится ячейка, следующая за последней измененной.

7) Перемещение интервала памяти (директива MOVE).

При выполнении этой команды монитор делает копию интервала памяти и перемещает ее на место назначения. Первоначальная зона памяти сохраняется. Чтобы переместить содержимое интервала памяти с одного места на другое, системный монитор должен получить сообщение, где этот интервал расположен в памяти и куда его требуется переместить. Такое сообщение монитору состоит из двух частей:

адреса нового места назначения интервала;

адреса первой ячейки интервала;

адреса последней ячейки интервала.

Таким образом, директива MOVE выглядит следующим образом:

(адрес нового места назначения) < (адрес первой ячейки) . (адрес последней ячейки) M

Примеры:

*305<F800.FFFFM
*8000<A000.AFFFM

8) Сравнение двух интервалов памяти (Директива VERIFY).

Обычно используется для проверки правильности исполнения директивы MOVE. Директива VERIFY выбирается аналогично директиве MOVE:

(адрес копии интервала) < (адрес первой ячейки интервала) . (адрес последней ячейки интервала) V

Монитор сравнивает указанный интервал с его копией.

Если имеется какое-либо расхождение, то монитор отображает на экране видеомонитора адрес, для которого было найдено различие и два ошибочных значения, вызвавших это различие. Если расхождений нет, то ничего не высвечивается.

Примеры:

*305<F800.FFFFV
*
*8000<A000.AFFFV
8808- E4 (E0)
8818- A4 (A0)
*

9) Заполнение интервалов памяти.

Директива MOVE может быть использована для заполнения интервала памяти. Для этого адрес нового места назначения должен лежать в пределах интервала памяти. Тогда монитор рассматривает ячейки, находящиеся между первой ячейкой интервала и ячейкой нового места назначения, как подинтервал, и содержимое ячеек подинтервала повторяется по всему интервалу памяти.

Пример:
*A010<A000.AFFFM

Здесь подинтервал - адреса от A000 до A00F.

В случае, если адрес места назначения равен следующему после адреса первой ячейки интервала памяти, то подинтервал сжимается до одной ячейки и во всем интервале записывается содержимое первой ячейки интервала.

Пример:
*A001<A000.AFFFM

10) Проверка заполнения интервала памяти.

Директива VERIFY используется для проверки заполнения интервала памяти содержимым подинтервала, если адрес копии лежит в пределах интервала.

*A010<A000.AFFFV

В случае, если подинтервал равен одной ячейке, директива VERIFY проверяет заполнение интервала содержимым первой ячейки интервала памяти.

*A001<A000.AFFFV

11) Запись информации на магнитную ленту (директива WRITE).

Директива WRITE позволяет записать на стандартную магнитную ленту кассетного магнитофона от одной до 65536 ячеек памяти. Для этого необходимо задать адреса начала и конца интервала и букву W (WRITE):

(адрес начала).(адрес конца)W

Рекомендуется до нажатия клавиши "↵", включить магнитофон в режим записи и пропустить небольшой отрезок ленты.

При выполнении директивы монитор запишет на магнитную ленту данные после десятисекундного начального участка. В конце записи монитор записывает одно дополнительное значение - контрольную сумму, которая является частичной суммой содержимого всех ячеек в пределах данного интервала памяти. Директива READ использует контрольную сумму для того, чтобы определить, было ли чтение успешным (см. дальше).

Для того, чтобы записать содержимое интервала памяти из 4096 ячеек, требуется всего 35 с (плюс 10 с начального участка).

После окончания записи монитор создает звуковой сигнал и выдает знак подсказки *

Пример:

*2000.3FFFW
*

12) Считывание информации с магнитной ленты. (Директива READ).

Формат директивы READ аналогичен формату директивы WRITE:

(адрес начала).(адрес конца)R

В результате выполнения директивы READ в интервале памяти в пределах адресов начала и конца будет храниться информация, считываемая монитором с магнитной ленты. По окончании считывания данных монитор считывает контрольную сумму, записанную на магнитную ленту во время выполнения директивы WRITE, и сравнивает ее с контрольной суммой, полученной в процессе выполнения директивы READ. Если они не совпадают, то монитор создает короткий звуковой сигнал и отобразит на экране видеомонитора сообщение об ошибке (ERR).

Пример:

*6000.7FFFR
*ERR
*

(Клавишу "↵" рекомендуется нажимать только после того, как магнитофон включен в режим воспроизведения и начался начальный участок с тональным сигналом).

13) Директива LIST.

Директива LIST вызывает на экран видеомонитора из требуемой части памяти ее содержимое, представляя считанную программу в виде упорядоченного списка команд с мнемоникой языка Ассемблер.

Пример:

*300L
0300 - А9 C1	LDA #$C1
0302 - 20 ED FD	JSR $FDED
0305 - 18	CLC
0306 - 69 01	ADC #$01
0308 - C9 8	CMP #$DB
030A - D0 F6	BNE $0302
030C - 60	RTS
030D - 00	BRK

 и так далее.

Всего по директиве LIST на экране высвечивается 28 строк текста.

14) Директива GO.

Директива GO заставляет системный монитор выполнять программу в машинных кодах, начиная с набранного адреса.

Пример:

*EOOOG

15) Проверка и изменение регистров.

Монитор резервирует пять ячеек памяти для пяти регистров микропроцессора: A, X, Y, P (регистр состояния) и S (указатель стека). Команда УПР-Е (в ПЭВМ "АГАТ-9" команда "P" латинская) позволяет отобразить содержимое этих ячеек на экране. СИЯ после выполнения команды содержит регистр A. Если вы хотите изменить значения в этих ячейках, наберите знак ":" и новые значения регистров, разделенные пробелом. Теперь, если вы будете запускать вашу программу по команде GO, монитор будет загружать эти ячейки в соответствующие регистры до выполнения первой инструкции программы.

Пример:

*"УПР-Е"
A=A5 X=0D Y=00 P=20 S=F2
*:00 10

В аккумулятор запишется 0, а в X регистр число 10.

16) Выход из монитора (директивы "УПР-Б" и "УПР-Ц").

Директивы позволяют вернуться к языку "Бейсик". При этом первая директива стирает любую программу или переменные, которые были созданы на языке "Бейсик", а вторая их сохраняет.

17) Директивы арифметических операций ("+" и "-")

По указанным директивам монитор будет выполнять простое шестнадцатеричное сложение и вычитание.

Пример:

*20+1F
=3F
*4A-C
=3E

18) Управление режимами вывода информации (директивы N, I, O).

Команда "N" "↵"устанавливает нормальный режим изображения (белые символы по черному фону). Директива "I" "↵" - инверсный (черные буквы по белому фону).

Директива "n0" "↵" задает цвет выводимых символов в нормальном режиме или цвет фона в инверсном. Цвет определяется числом n: 0 - черный, 1 - красный, 2 - зеленый, 3 - желтый, 4 - синий, 5 - фиолетовый, 6 - голубой, 7 - белый.

В ПЭВМ "АГАТ-9" старшая цифра кода цвета определяет еще цвет фона (0 - черный, 1 - синий, 2 - черный, 3 - фиолетовый). Например, команды 130, 50, 370 определяют соответственно желтые символы по фиолетовому.

Монитор допускает размещение в одной строке нескольких команд, сколько вам нравится, при условии, что вы разделяете их интервалами, и что полное число знаков в строке меньше 254. Можно перемешивать свободно все команды за исключением команды записи. За последним записываемым значением должна следовать буквенная команда до того, как встретится другой адрес. Хорошим разделителем является команда N (NORMAL), она обычно не оказывает никакого действия и может использоваться везде. Однобуквенные команды, такие как L, I, N не требуется разделять интервалами.

Монитор также позволяет создать строку команд, в которой может до бесконечности повторяться часть строки (или вся строка). Для этого надо часть строки команд, которая должна повторяться, начать с буквенной команды, такой как N, а закончить ее последовательностью 34:n с последующим пробелом, где n это шестнадцатеричное число, определяющее позицию символа команды, с которой начинается этот цикл. Для левого символа в строке n=0.

Пример:

*N 300 302 34:0
300- 33
302- 11
300- 33
302- 11 и т.д.

Единственный способ остановить цикл, подобный этому, - это нажать клавишу СБР.
