Веселая история про надежность и долговечность АГАТ-9
Лазарев Владимир
В году этак 1990-ом через магазин некондиции при Лианозовском Электро-Механическом Заводе (в простонародье ЛЭМЗ) мне довелось, за очень небольшие по тому времени деньги, приобрести Персональный компьютер АГАТ 9-ой модели с монитором Электроника ВТЦ-201 и ленточным принтером EPSON. Привести в полный порядок данное изделие мне не составило абсолютно никакого труда так, как к этому времени я уже шесть лет трудился регулировщиком РЭА на участке АГАТ в цехе 40. (Самая лучшая и любимая работа в моей жизни). Вот так недорого и вполне законно я стал владельцем собственной персональной ЭВМ которая верой и правдой без проблем и ремонтов («генеральский» эффект наверно) прослужила мне до середины девяностых.
В 1996 году в силу разных причин АГАТик был выключен и перемещен в кладовку. А позднее в 2003 году перевезен в гараж в Подмосковье и убран на неотапливаемый и неутепленный чердак гаража. Грустная часть этой истории (забвение) продолжалась до октября 2024 года. За это время выросли дети, я и сам немного повзрослел, и осознал глубину своей вины перед той частью своей жизни, что связала меня с АГАТом, с людьми создавшими и делавшими АГАТ, да и с самой ПЭВМ АГАТ что безжалостно старилась и уничтожалась мышами на чердаке.
Понимая всю глубину возможных потерь, сложностей восстановления и тридцатилетнее отсутствие практики, основательно подготовился заказав на ALIexpressо сциллограф RIGOL, паяльную станцию и так по мелочи. И «ДА» есть еще достойные люди в этом сложном мире и в нашей стране в частности. Земной им поклон и глубокое уважение за их нелегкий кропотливый труд по созданию, наполнению информацией и поддержанию сайта об АГАТе.
Я готов. Славка (сын) вези все, что найдешь на чердаке в гараже связанное с АГАТом и его самого. Жду аж руки трясутся. Привез!!!

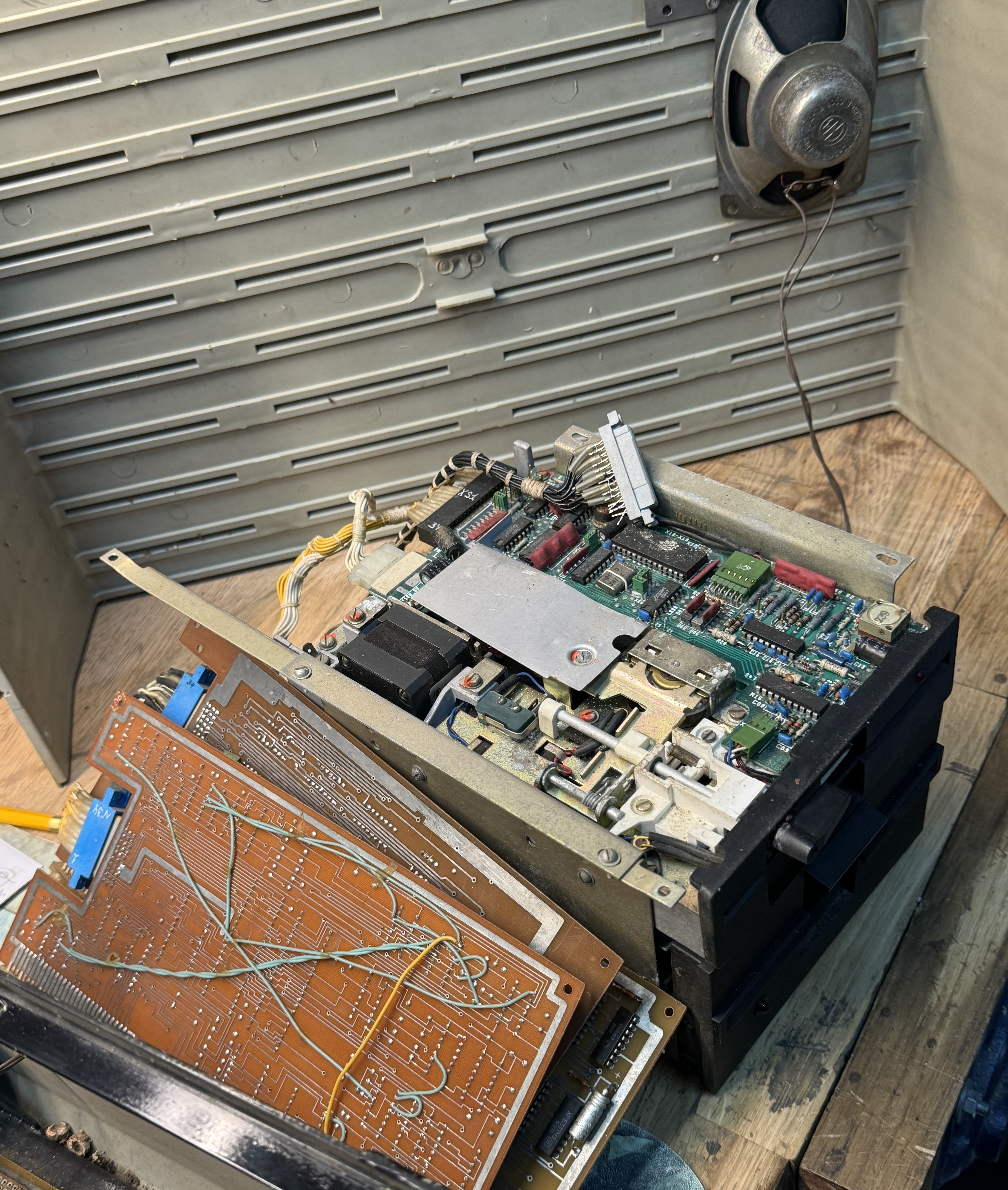

Не очень аккуратно сложенный «конструктор» замотанный скотчем. Без принтера, без ячейки интерфейса но с монитором без шнура и клавиатуру без кнопок.
А самое обидное, что исчезла вся коллекция дисков (около 120 штук с программным обеспечением для АГАТ и APPLE ][ ) рабочая тетрадь с собственноручно отрисованными схемами и рабочими заметками времен работы на ЛЭМЗ. Беда! Ну да ладно, переживем. Оставим лирику и перейдем к сути этого рассказа: «ПРО НАДЕЖНОСТЬ»
Итак что тянуть включаем монитор. Светодиод светится, волосы на руке к кинескопу тянутся, а то что полоса горизонтальная на экране, так это ерунда. Развертку сделаем. Снимаю заднюю крышку, чищу пылесосом внутренности, визуальный осмотр и один кондер на плате разверток вспучился. Меняем и вуаля. Монитор работает. (Рано радовался, через неделю сдох умножитель и испарились две дорожки к модулю кадровой развертки). В целом надо признать более 20-ти лет из жары в холода монитору дались очень достойно. На всякий случай проверил напряжения и основные осциллограммы. Все оказалось в норме. Фокусировка и схождение лучей более чем приемлемое. Вот так.

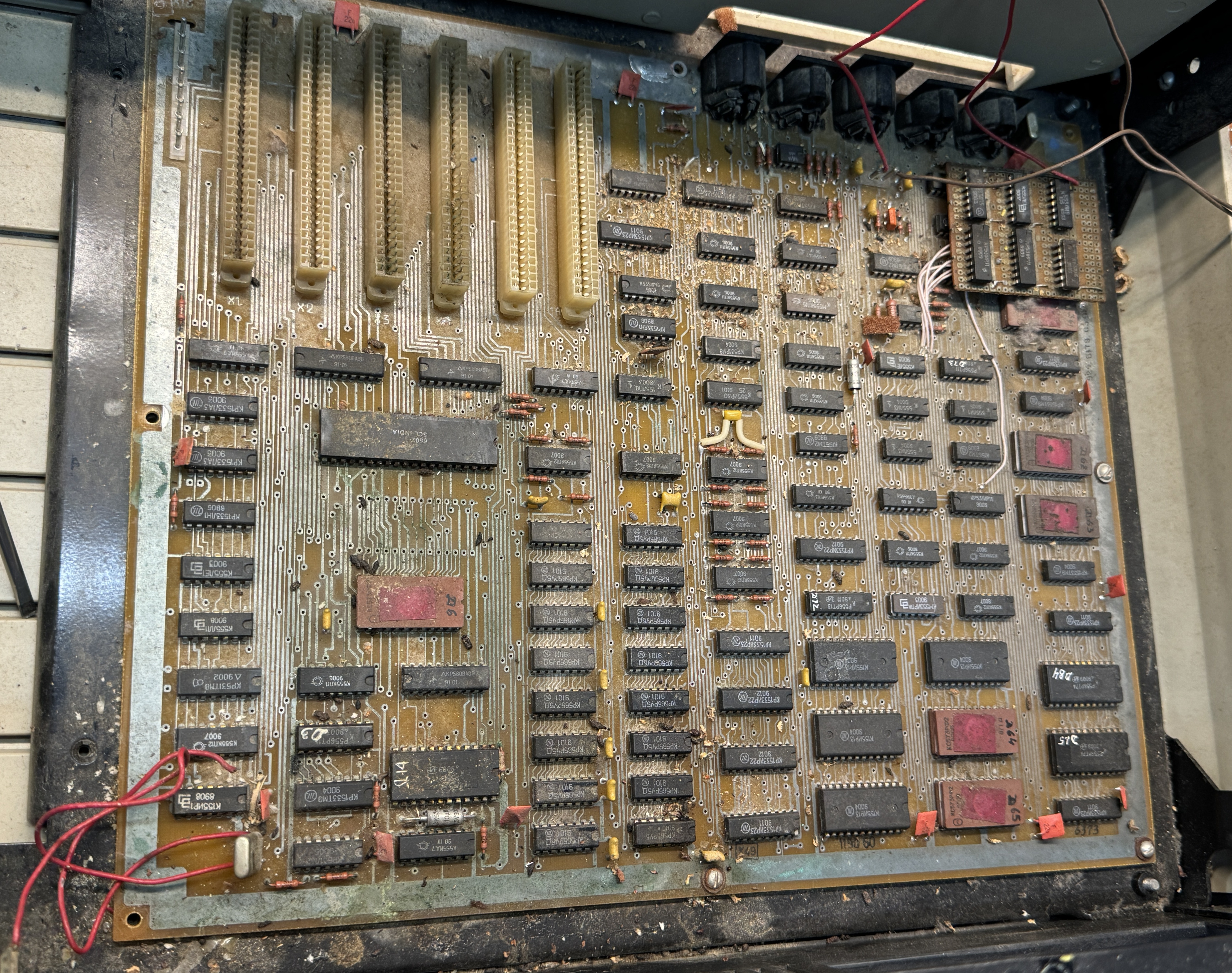

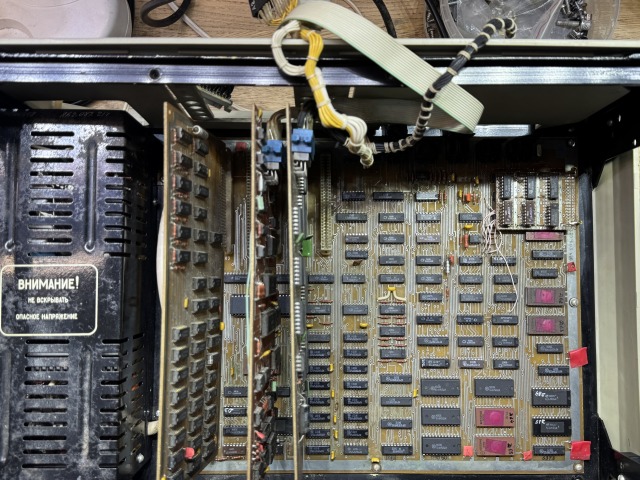

Ну а раз так то двигаемся дальше. Бедняга АГАТ, что же ты пережил. Вот она - душа АГАТА, 026 ячейка, она же «Генплата».

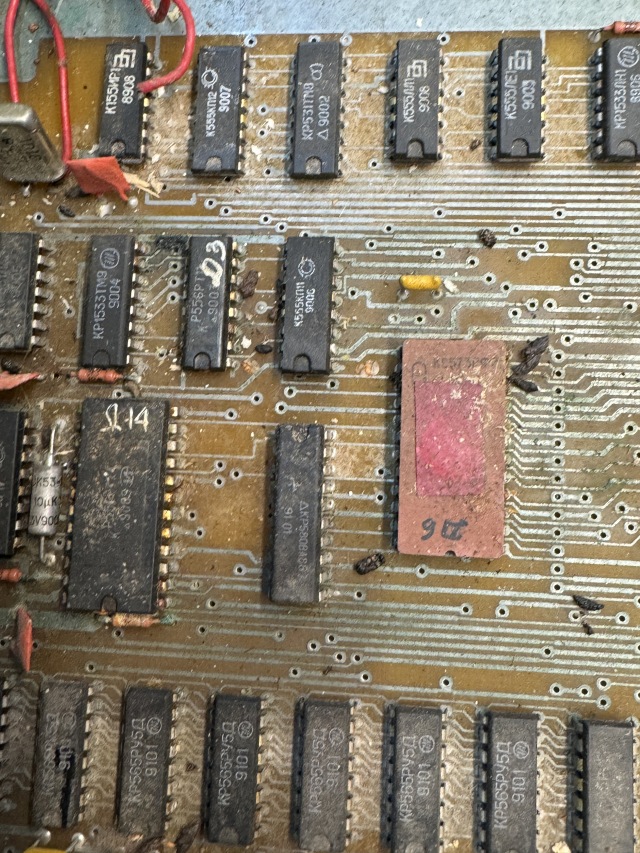

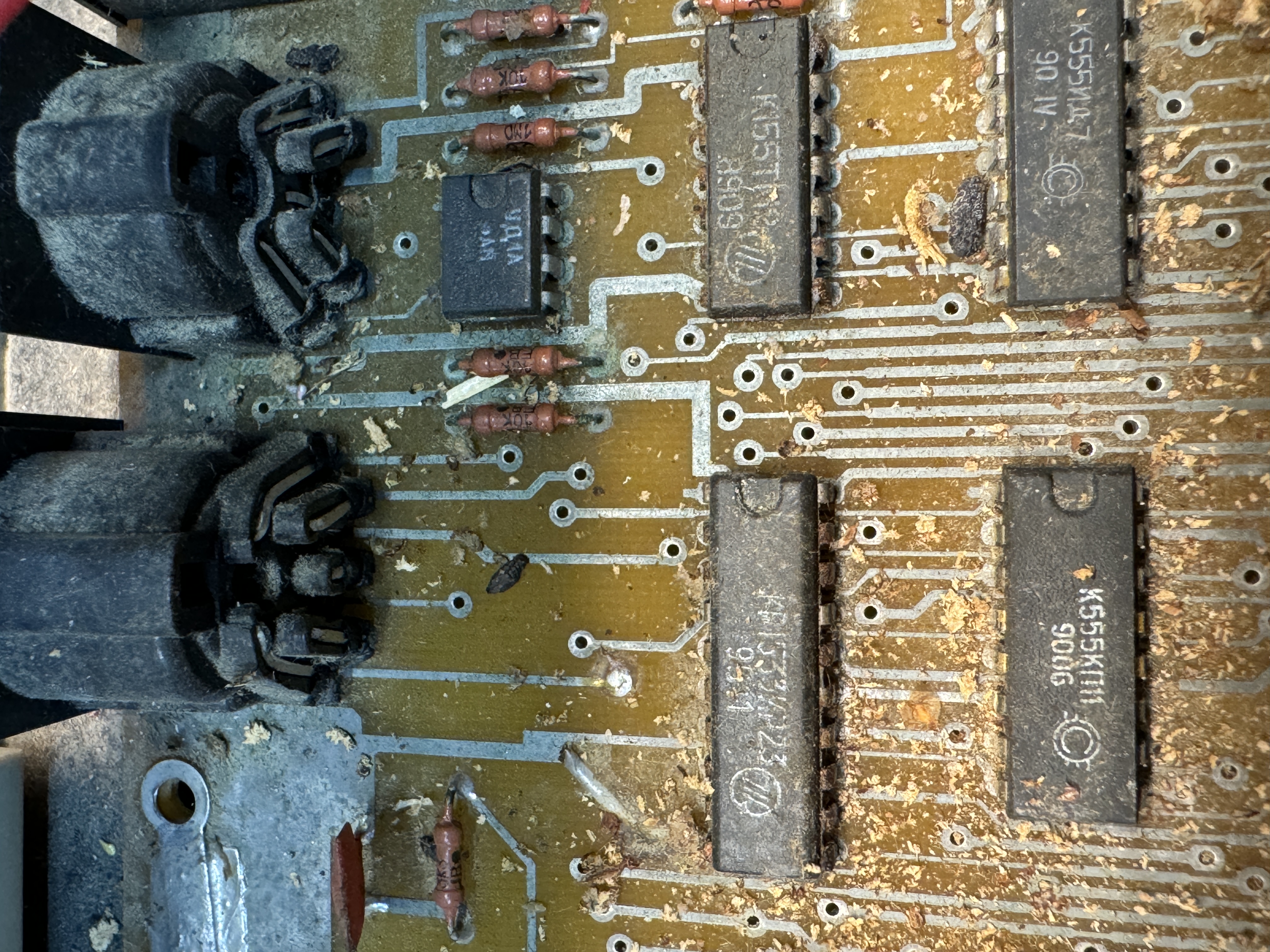

Нагадили в душу. Мыши. Состояние 026 ячейки просто аховое. (мое кстати тоже). Ладно в душ. Готовим спирто-бензиновую смесь по старинному рецепту кладовщика цеха N40 Капитолины Даниловны. И моем, моем, моем.
Пока сохнет плата после мойки и продувки включил блок питания. Мышей в нем не было поэтому включился без проблем сразу и все напряжения оказались на месте и абсолютно в допуске: 5,04 В, +12,08 В, -12,04 В. Приятно удивился.

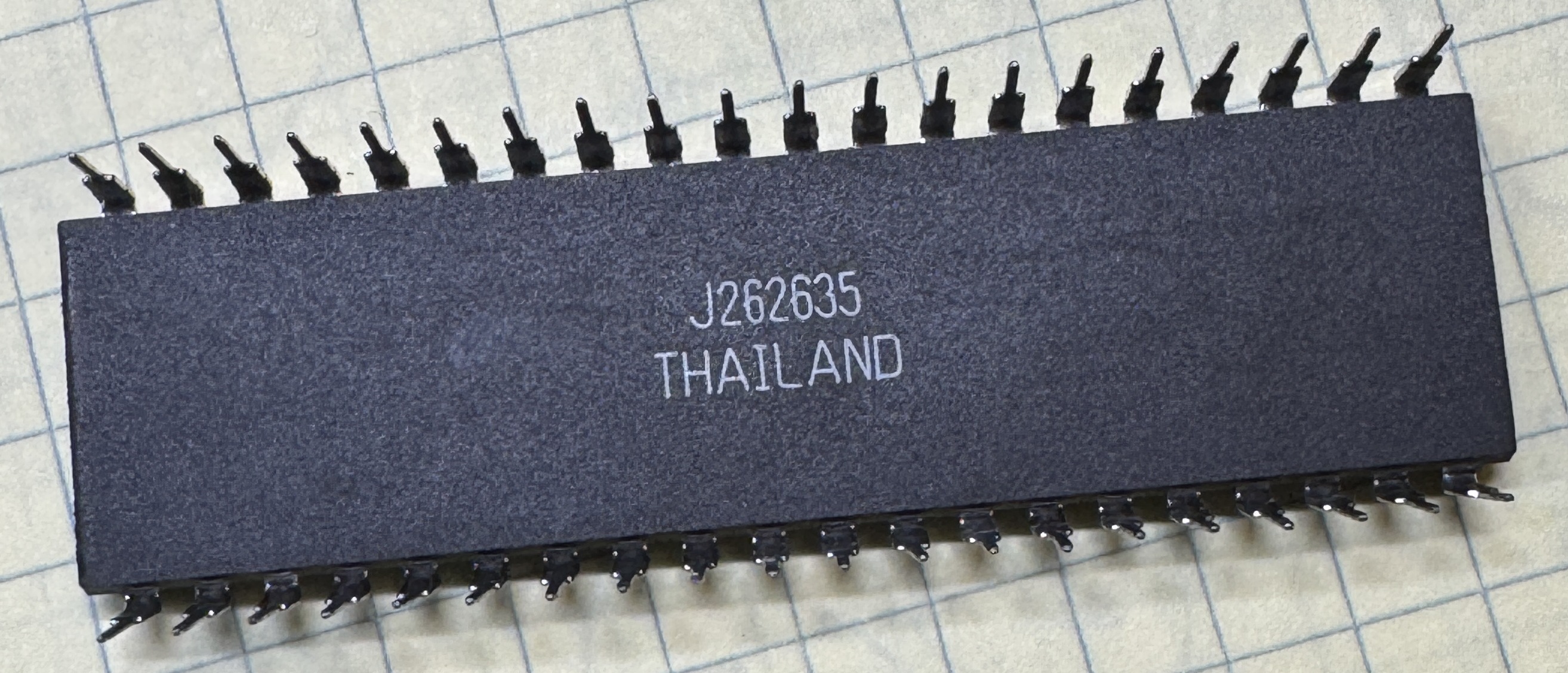

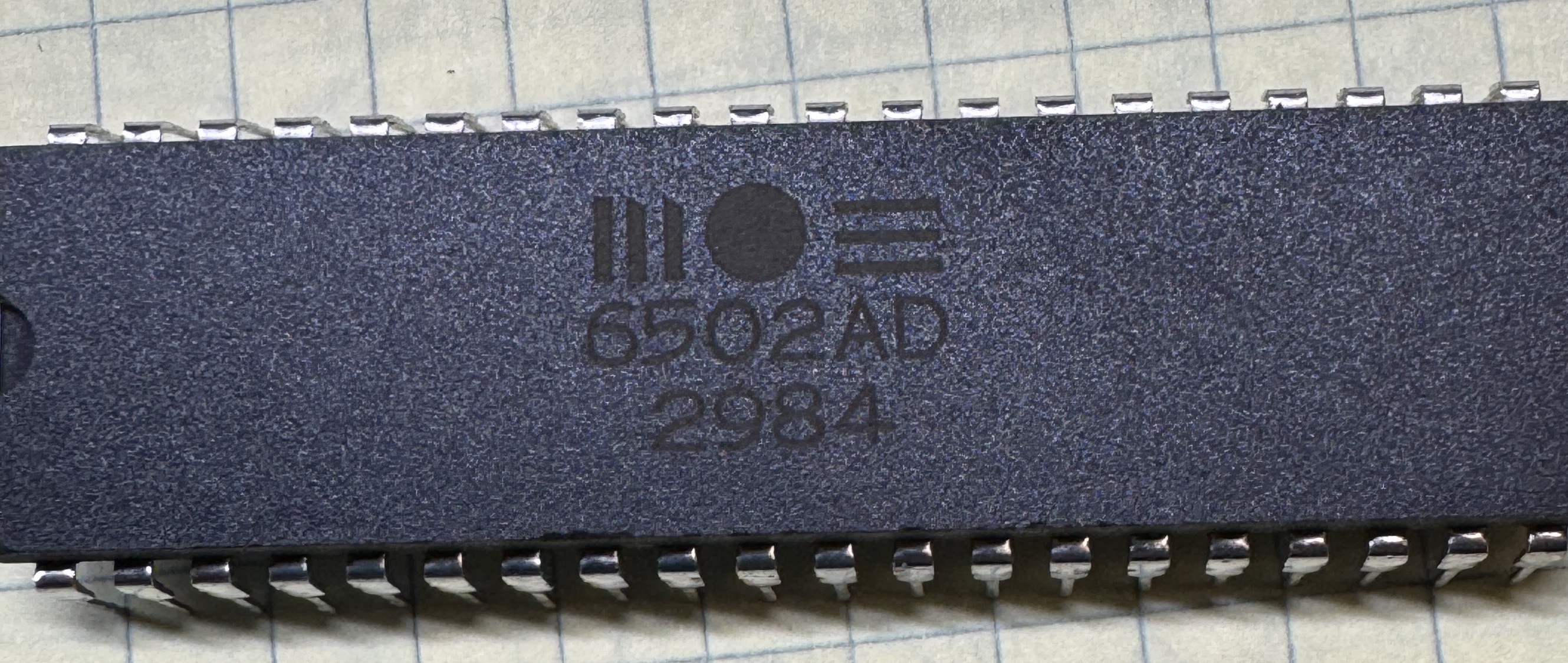

Плата высохла, исчез мерзкий запах, на вид ничего так, чистенько, ножки только кое где поржавели. Подключаю БП, включаю, ТИ-ШИ-НА! А что вы хотели? Смотрю на ножки 6502, РФ2, ВА86 - ржавые! Тревога. Я где процессор то возьму, а еще программируемые элементы (РФ, РТ) не дай бог вышли из строя. Но глаза боятся руки делают. Меняя последовательно вышедшие из строя элементы дошел до процессора. Нет на 3-ей ножке 1 мГц. Сдох! Где взять? И, о чудо на ALIза 138 рублей и 9 дней ожидания получил вот это:
На всякий случай поставил панельку, думал за такие деньги посмеемся вместе с тем кто мне это продал. Но вот ведь штука какая работает!!!!!!!!!!!!!!!!!!!!!! А в месте с процессором заработала и вся половина 026 ячейки. Дальше проще, все что находилось под дисководами практически не пострадало и замены элементов не было. Ну так, по мелочи. Новый 2025 год на носу. Не до АГАТа.

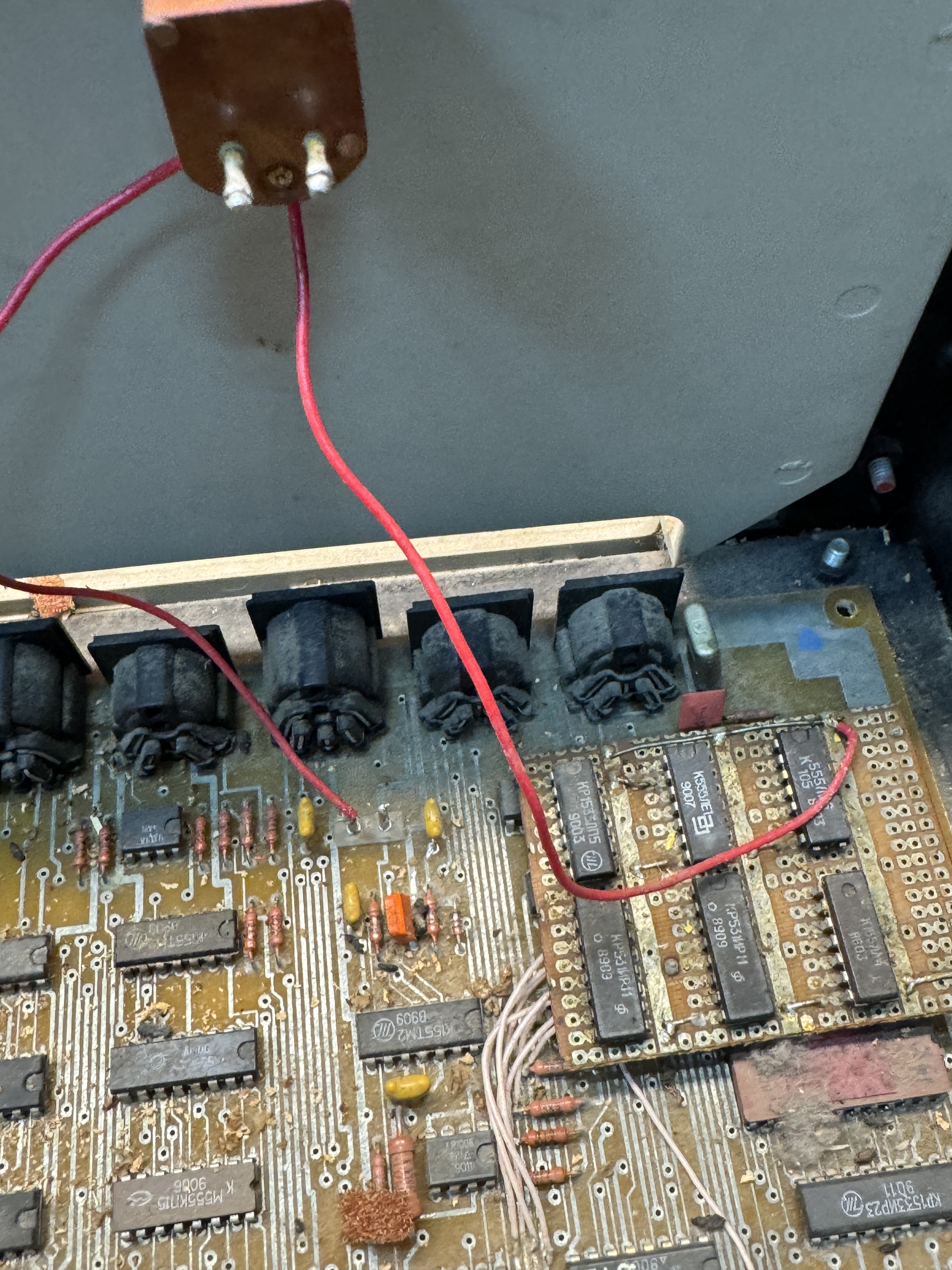

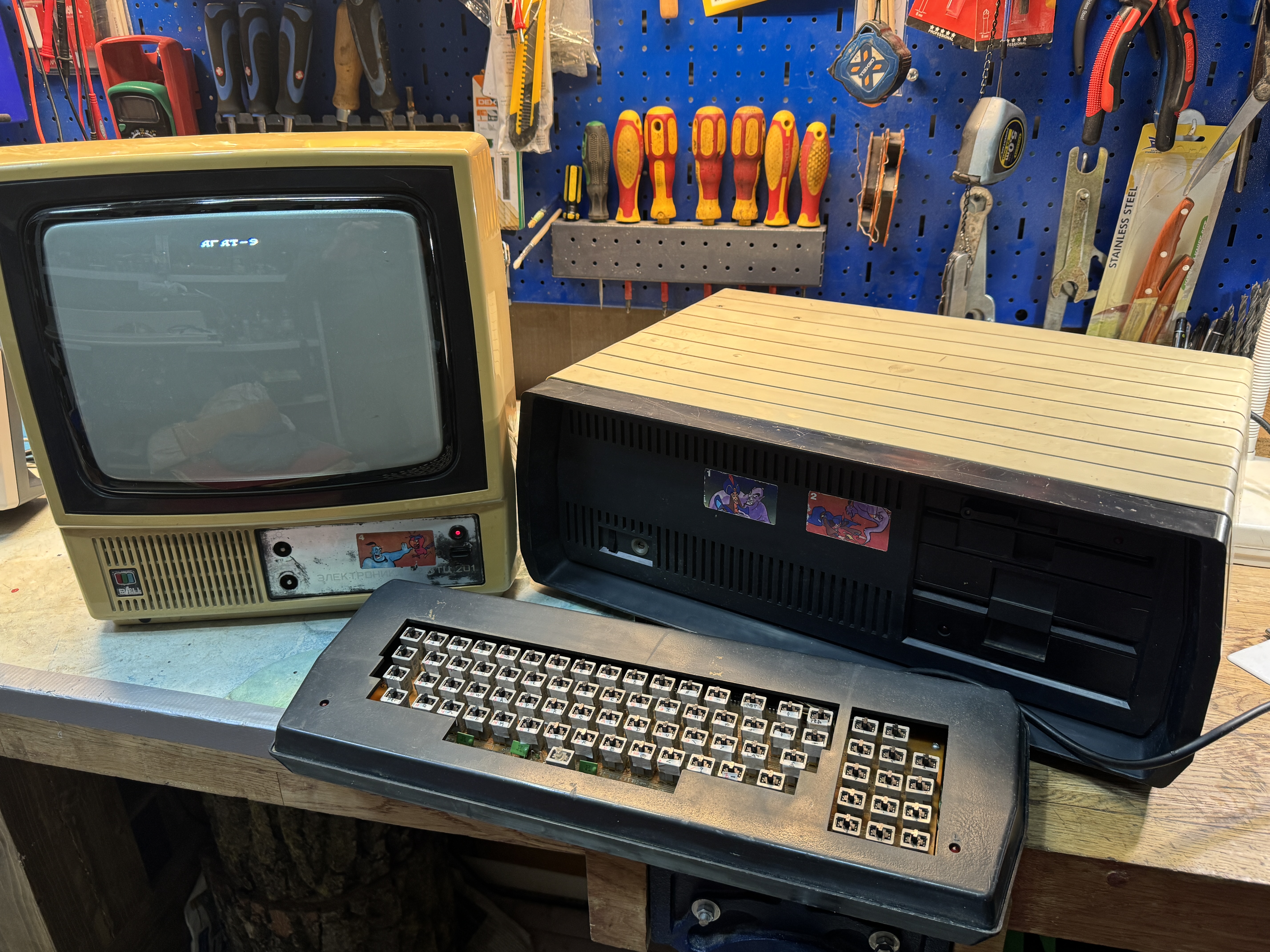

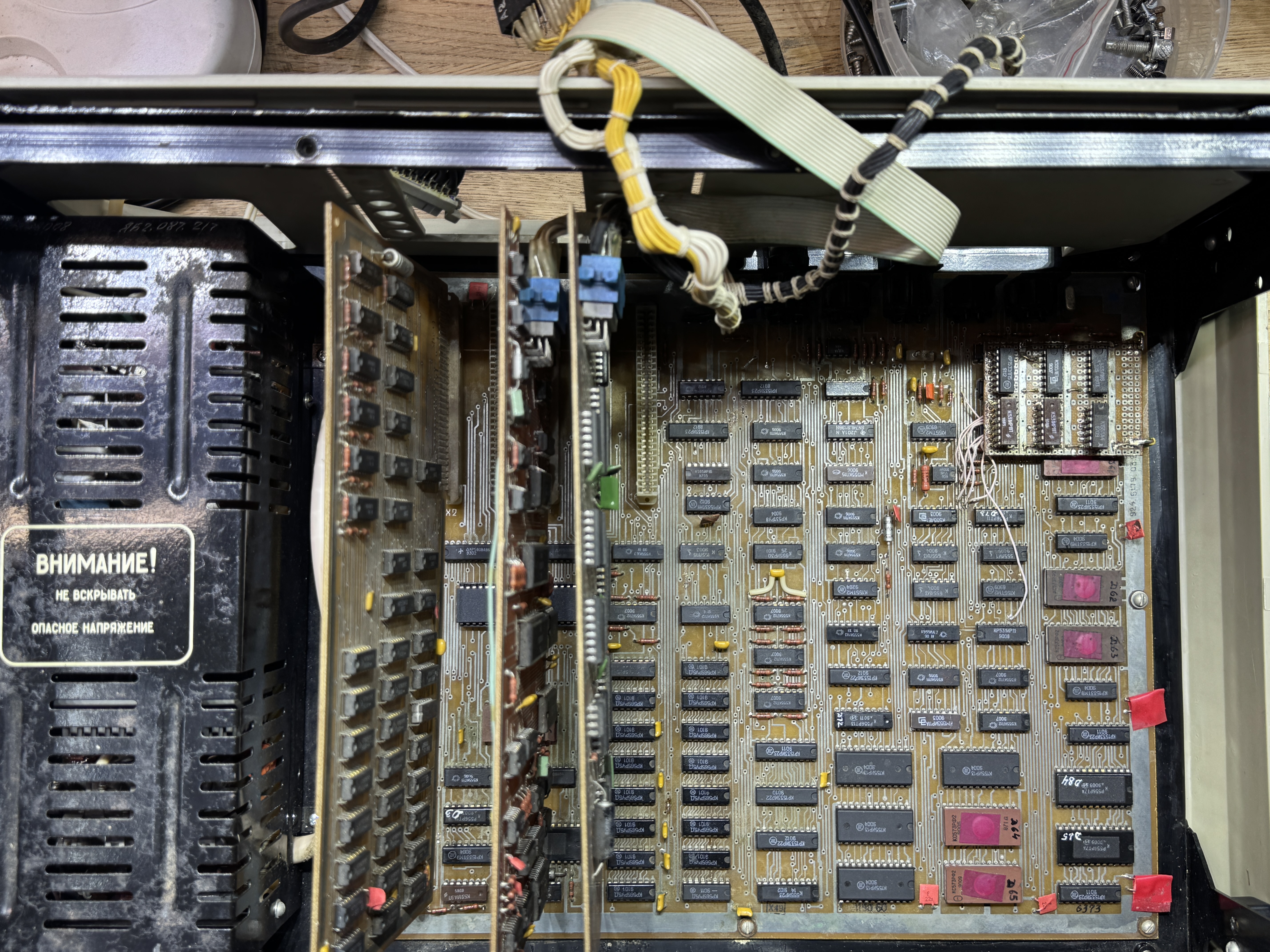

Отгремели Новогодние салюты, очистились мозги от остатков алкоголя пора заканчивать восстановление. Еще несколько микросхем на платке доработки дисплейного контроллера и вот он оживший герой!
Теперь о хорошем: НГМД 840 кБ в связке с контроллером заработал сразу, после мойки в СБС даже без чистки готовки, правда почти сразу вышел из строя единственный читавшийся диск с ИКП. ДопОЗУ потребовала замены двух РУ5, клавиатура одной КП15. И ВСЕ!!!
НГМД 140 кБ весело трещит при позиционировании, но к сожалению пока нет возможности что либо загрузить. ДИСКЕТ НЕТ! Есть чем заняться. Поэтому квест продолжается.
По итогу: время показало удивительную живучесть (читай надежность) ПЭВМ АГАТ.
Все замененные элементы вышли из строя по чисто техническим причинам связанными с условиями хранения. Влага по ножкам микросхем проникала к кристаллам и контакт исчезал. 90% замененных микросхем были именно с такими дефектами. Что характерно в рабочем состоянии оказались ВСЕ программируемые элементы памяти РФ-ки и РТ-шки, все элементы в керамических корпусах то же не пострадали. Контакты слот расширения чистые и светлые (не почернели). Учитывая то, что этот АГАТ до 1996 года эксплуатировался, ремонту не подвергался, можно смело утверждать о достаточно высокой живучести и работоспособности изделия. Выводы каждый сделает сам, если кому то это нужно.
Я же для себя сделал вывод такой, АГАТ это часть моей жизни и очень даже надежная и долговечная!
«Храните АГАТы в человеческих условиях!»
PS: Захотелось продлить удовольствие. Купил на АВИТО 026 ячейку (без гарантии). Получил в хорошем состоянии. Продавец сказал что хранилась в сухом помещении, но работоспособность неизвестна. Следы крепления к каркасу присутствовали. Не работала дисплейная часть. Ремонт свелся к пропайке нескольких переходных отверстий и одной неверно припаянной перемычке. Вот так. Это только подтвердило мою убежденность в том, что разговоры про нанадежностьАГАТа «от лукавого». Теперь у меня есть еще одна 026 рабочая плата. Может кому пригодится.
PPS: Еще была замечательная поездка в Сергиев Посад к человеку который дал мне дискеты с ИКП. СПАСИБО БОЛЬШОЕ. Это еще одна замечательная особенность ПЭВМ АГАТ, знакомить с хорошими людьми!
Всем мира и добра!
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
