Стенд проверки НГМД ЕС-5323.01
Скачать архив с диском. АГАТ-7 НГМД 840.
Автор: Н. Акельев. Волгоград 1992 год.

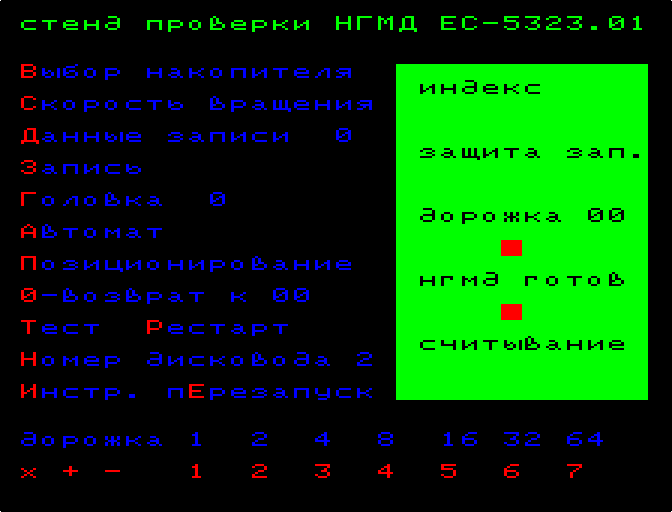

В качестве второго НГМД подключается проверяемый. Программка позволяет проверить все функции дисковода по отдельности: включение/выключение двигателя, шаги вперёд/назад, запись, чтение, инициализацию диска и т.д.

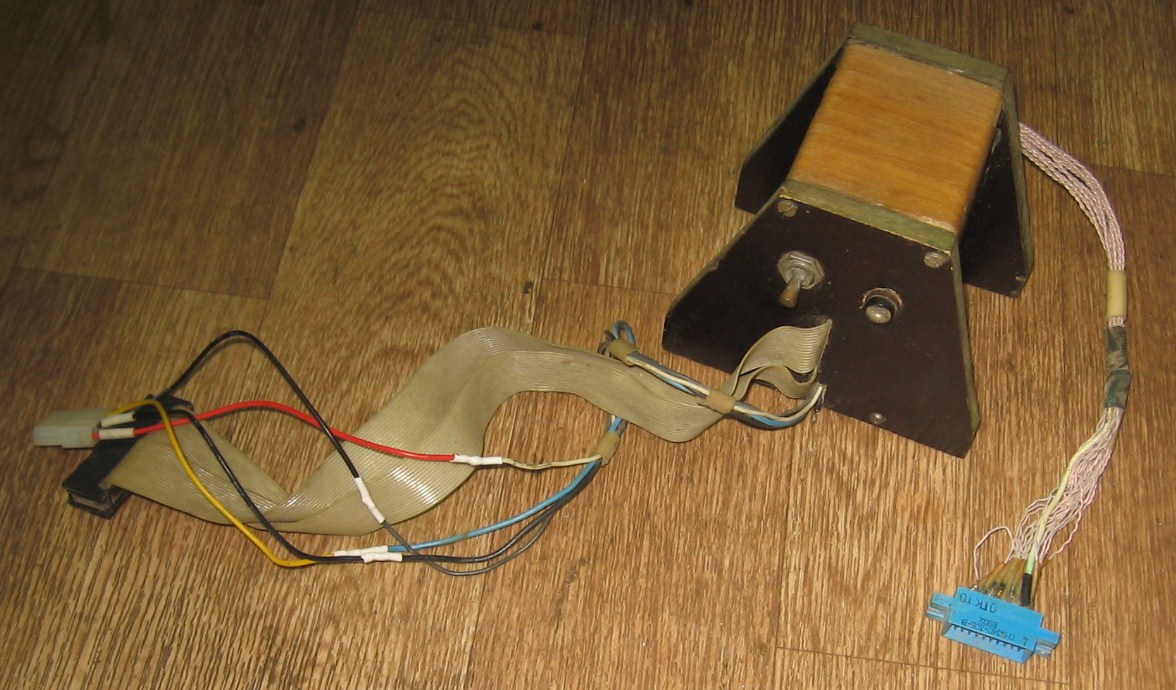

Авторская приставка для программы. Жгут штатного дисковода был припаян к контроллеру, а освободившийся разъем контроллера использовался для подключения приставки с проверяемым дисководом. Это позволяло заниматься ремонтом дисковода на некотором расстоянии от ПЭВМ.
На переднюю панель "приставки" было выведено гнездо для сигнала "Индекс", по которому синхронизировался осциллограф.
Тумблер для подачи питания +5В (после подачи +12в) на проверяемый дисковод. Причём нарастание напряжения +5В сделано плавным.
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
