Nippel Clock Card
Разработка Nippel. 1993 год.
Плата на основе микросхемы кр512ви1 с автономным питанием - небольшая литиевая батарейка. Содержит 50 байт энерго-независимой памяти и часы реального времени. Умеет генерировать прерывания: по срабатыванию будильника и периодические. У периодических можно программно настроить частоту из ряда 2, 4, 8, 16, 32, 64, 128, 256, 1024, 2048, 4096 и 8192 Гц.
Часы поддерживаются в различном софте: Телетекст NikoS, Телемикст, Часы, ТОР, СЧМ, СУБД, ОС Nippel, ОС Спрайт и др.

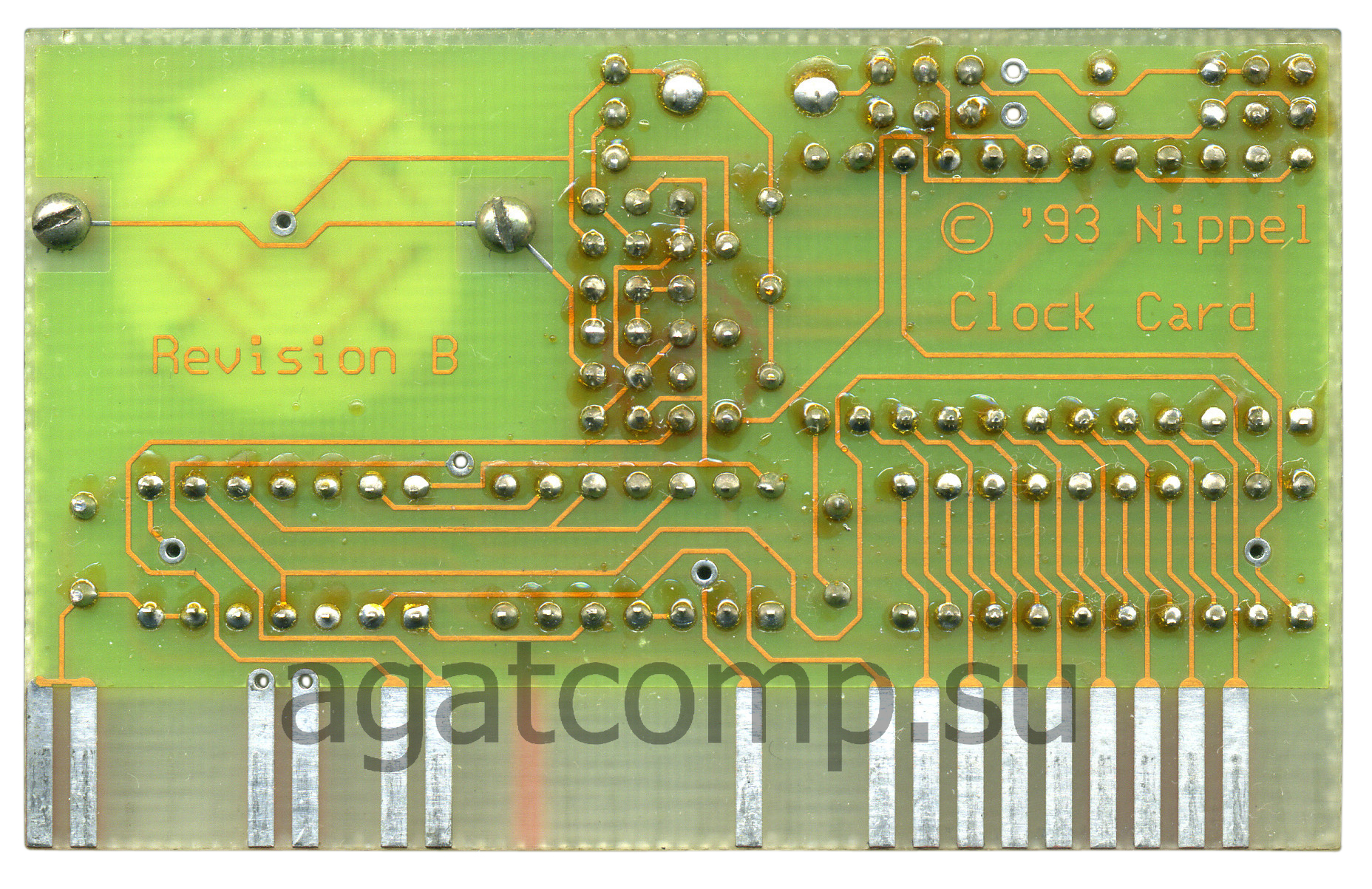

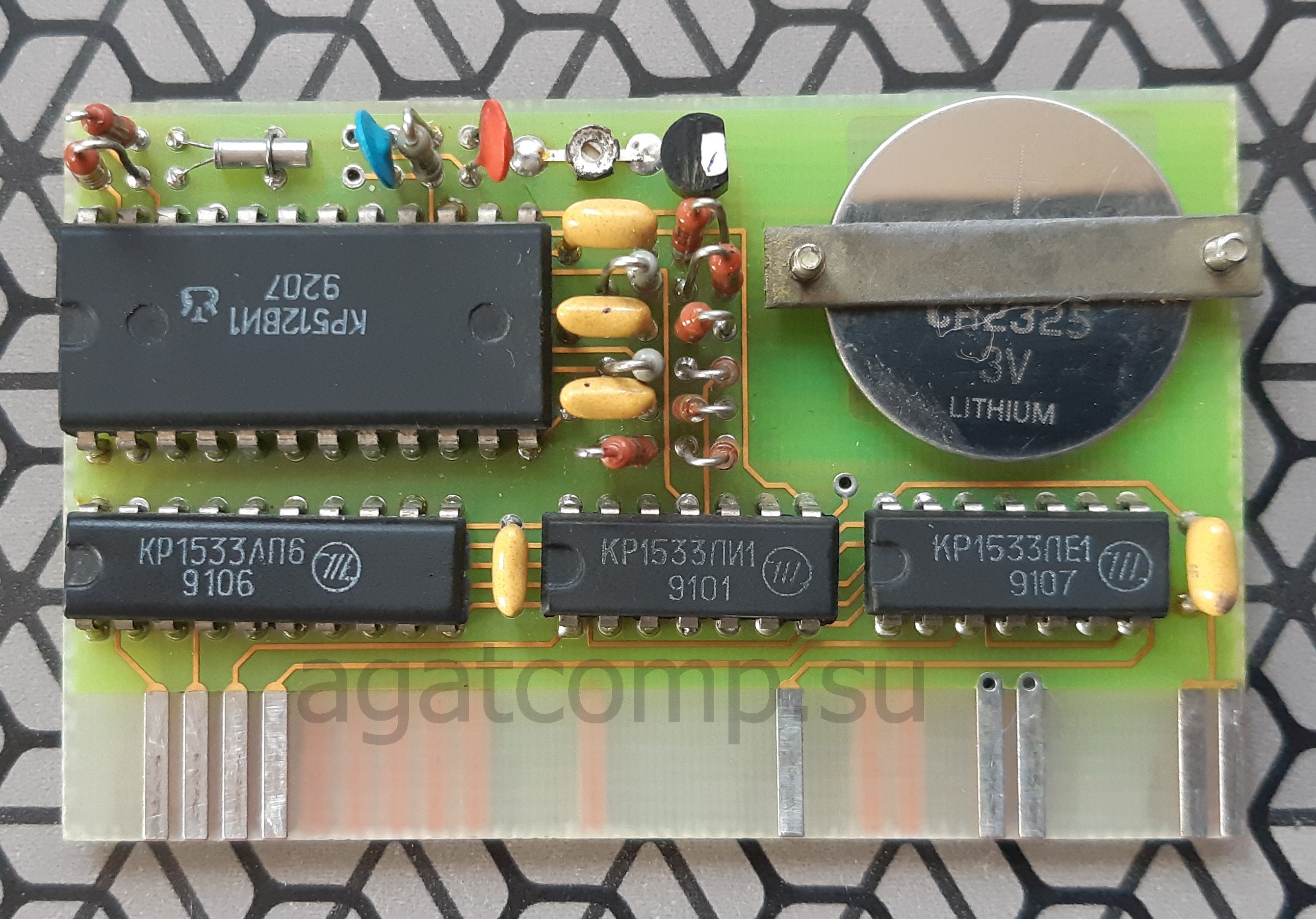

На фото оригинальный образец 1993 года, но батарейка уже современная. Размер чуть больше спичечного коробка. Кварц и подстроечный конденсатор от наручных часов "Электроника".
Узел, совместимый с Nippel Clock Card, установлен на плате мультикарты Communication Extension for AGAT 7/9.
Руководство пользователя и программиста.

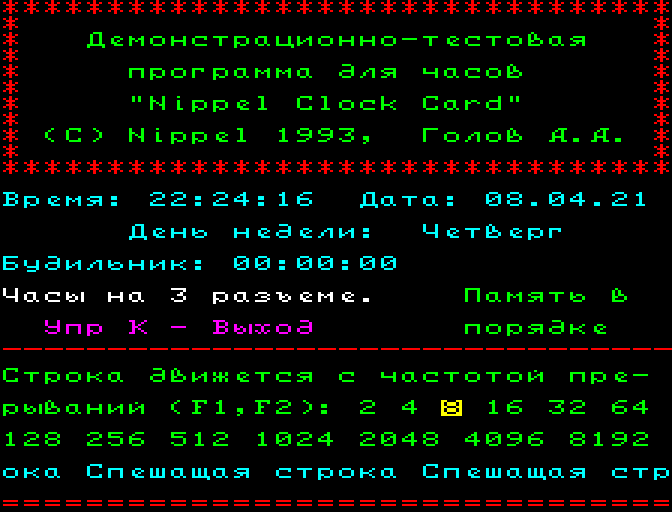

Комплект поставки содержит демонстрационно-тестовую программу и программу-пример для демонстрации приемов использования часов в программах на BASIC.
Скачать архив с диском. АГАТ-9.
* * *
Трассировка платы (PDF, 1.2 Мб)
* * *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
